産業用USB3.0カメラ(UVCカメラ

シリーズ名

DFKシリーズ

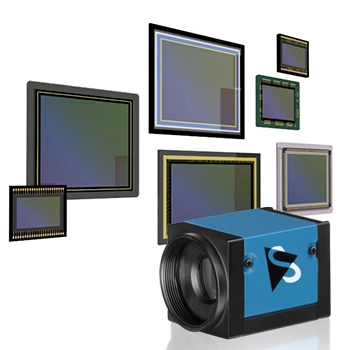

EXMOR・Pregius・STARVIS・Python・Aptinaセンサラインナップ
VGA~4200万画素 ICImagingControl開発キット付

  • TheImagingSource USB3.0カメラ
  • M12マウントにも対応
  • USBカメラをPCレスでモニタに直結
イメージングソース GigEカメラへのリンク
イメージングソース USB2.0カメラへのリンク

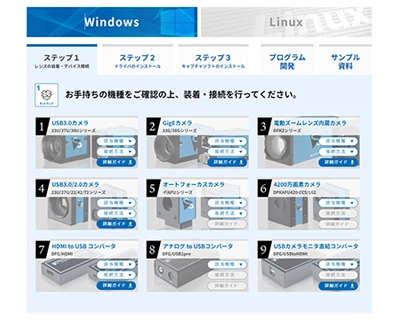

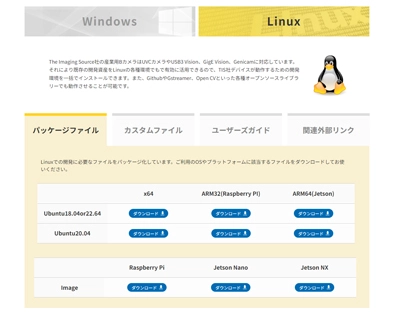

イメージングソース ダウンロードサイトのリンク
イメージングソース ダウンロードサイトのリンク
TheImagingSource
point

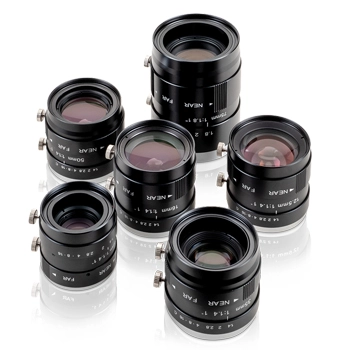

※レンズは別売り、ボードカメラはレンズホルダーも別売りです。
※電動ズームカメラには電動ズームレンズが内蔵されています。

DFK33Uシリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK33UX287
DMK33UX287
750×540 539 1/2.9” Pregius IMX287 global
2 超高速
DFK33UP1300
DMK33UP1300
1280×1024 210 1/2” Python 1300 global
3 DFK33UX273
DMK33UX273
1440×1080 238 1/2.9” Pregius IMX273 global
4 DFK33UX249
DMK33UX249
1920×1200 48 1/1.2” Pregius IMX249 global
5 DFK33UX174
DMK33UX174
1920×1200 160 1/1.2” Pregius IMX174 global
6
DFK33UR0234
DMK33UR0234
1920×1200 100 1/2.6” CMOS AR0234 global
7
DFK33UX462
1920×1080 143 1/2.8” Starvis IMX462 rolling
8 DFK33UX290
DMK33UX290
1920×1080 143 1/2.8” Starvis IMX290 rolling
9 DFK33UX252
DMK33UX252
2048×1536 120 1/1.8” Pregius IMX252 global
10 DFK33UX265
DMK33UX265
2048×1536 60 1/1.8” Pregius IMX265 global
11 DFK33UX250
DMK33UX250
2448×2048 75 2/3” Pregius IMX250 global
12 DFK33UX264
DMK33UX264
2448×2048 38 2/3” Pregius IMX264 global
13 DFK33UR0521
DMK33UR0521
2592×1944 60 1/2.5” CMOS AR0521 rolling
14 DFK33UX178
DMK33UX178
3072×2048 60 1/1.8” Starvis IMX178 rolling
15 DFK33UJ003
DMK33UJ003
3856×2764 (※) 14 1/2.3” CMOS MT9J003 rolling
16 DFK33UX226
DMK33UX226
4000×3000 (※) 30 1/1.7” Starvis IMX226 rolling

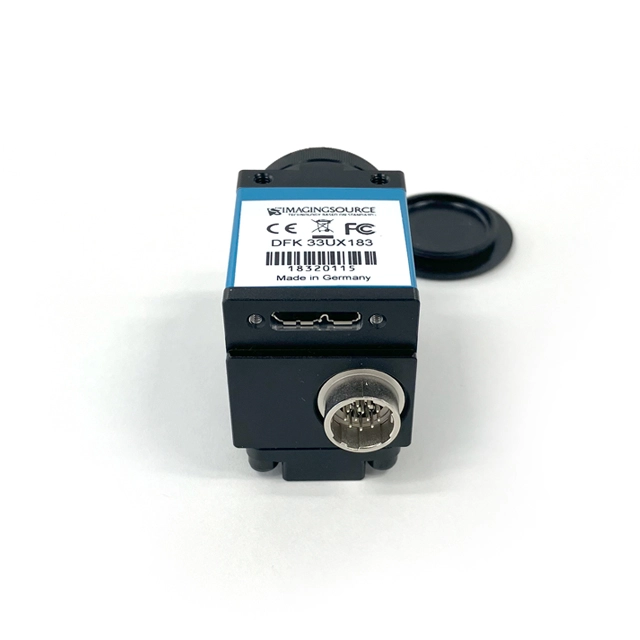

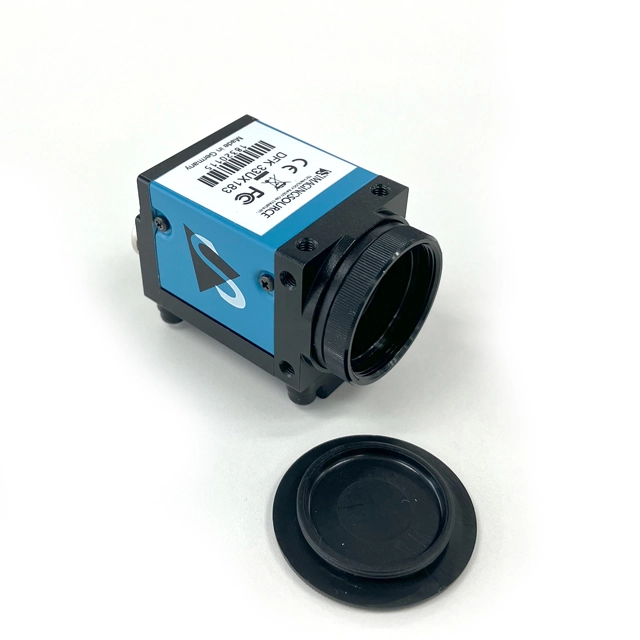

17 DFK33UX183
DMK33UX183
5472×3648 (※) 18 1” Exmor IMX183 rolling

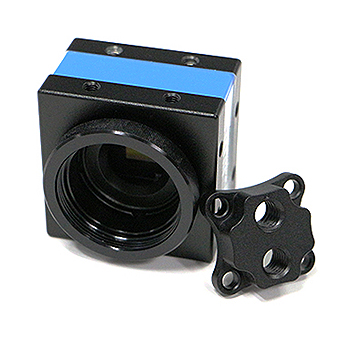

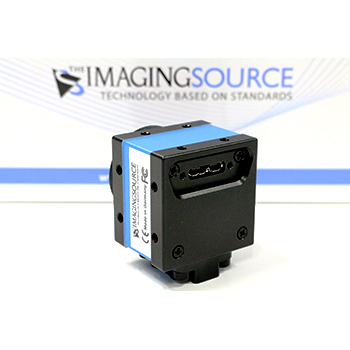

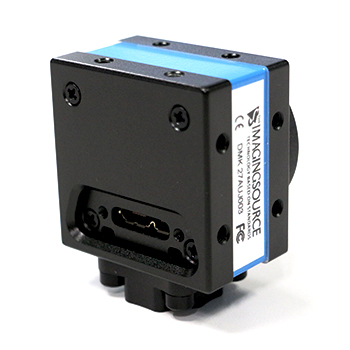

DFK23Uシリーズ
  • UVC / Directshow対応
  • Pregius / Aptinaセンサ
  • 低消費電力
  • DFK=カラー、DMK=モノクロ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK23UV024
DMK23UV024
752×480 115 1/3” CMOS MT9V024 global
2 DFK23UM021
DMK23UM021
1280×960 60 1/3” CMOS MT9M021 × × global
3 DFK23UX249
DMK23UX249
1920×1200 30 1/1.2” Pregius IMX249 global
4 DFK23UP031
DMK23UP031
2592×1944 15 1/2.5” CMOS MT9P031 rolling

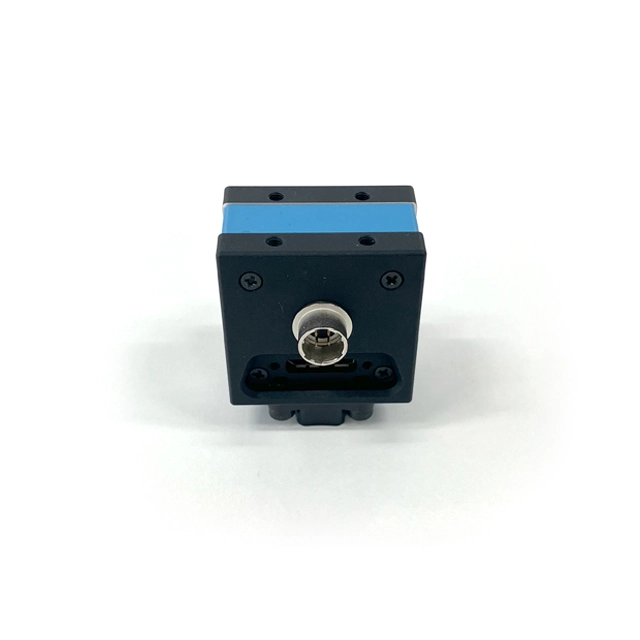

DFK27シリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター

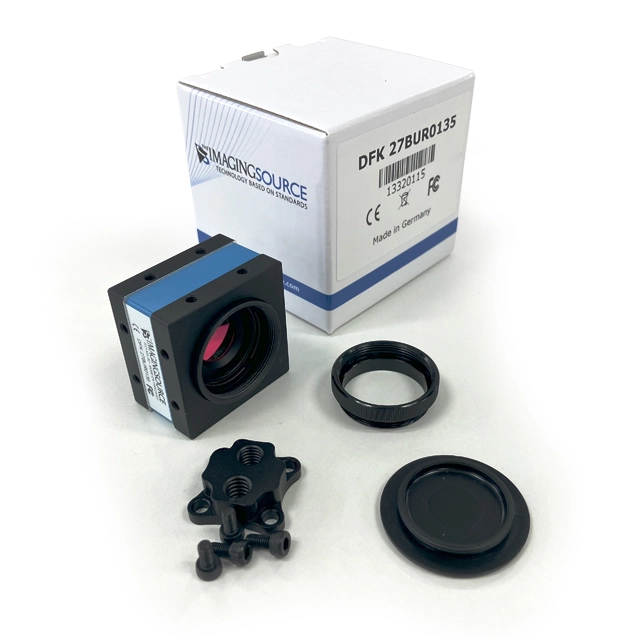

1 DFK27BUR0135
DMK27BUR0135
1280×960 60 1/3” CMOS AR0135 global
2 DFK27BUP006
DMK27BUP031
2592×1944 15 1/2.5” CMOS MT9P031 rolling
3 DFK27BUJ003
DMK27BUJ003
3856×2764 7 1/2.3” CMOS MT9J003 rolling

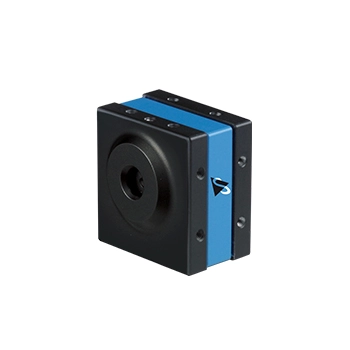

42MPカメラ
  • C/CSマウント
  • 小型ハウジング
  • ステータスLED搭載
  • カラーのみ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFKAFU420-CCS 7716×5360 7 2/3” CMOS - × × rolling

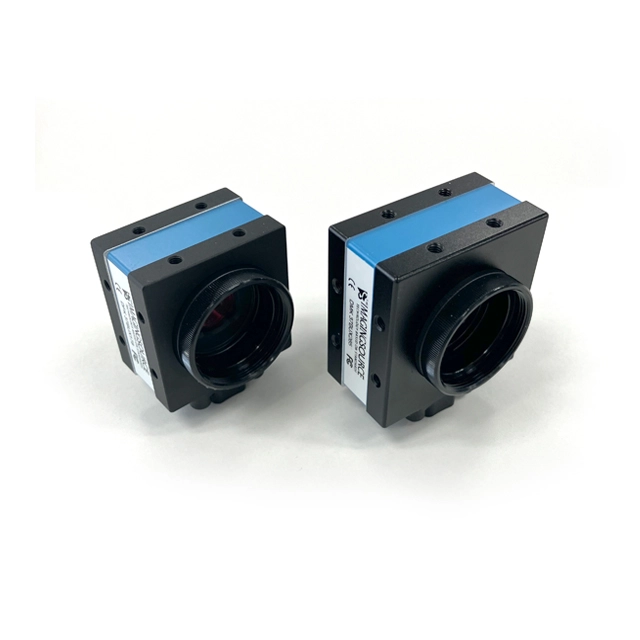

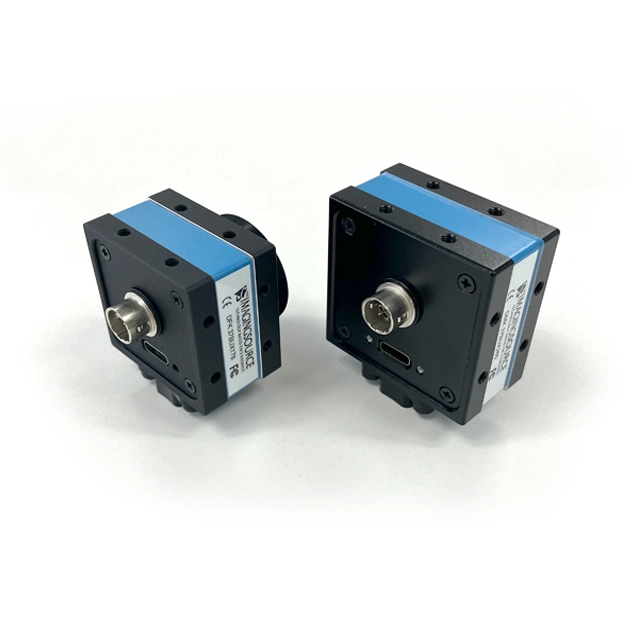

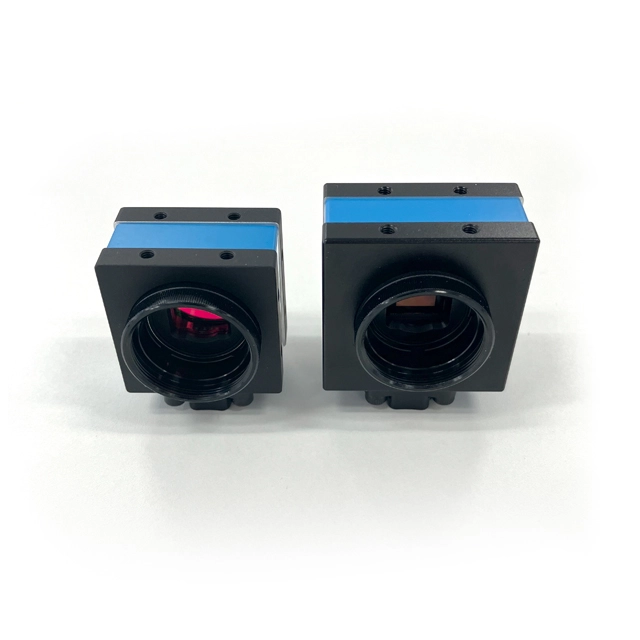

DFK37シリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK37BUX287
DMK37BUX287
750×540 540 1/2.9” Pregius IMX287 global
2 DFK37BUX273
DMK37BUX273
1440×1080 238 1/2.9” Pregius IMX273 global
3
DFK37BUX462
1920×1080 143 1/2.8” Starvis IMX462 rolling
4 DFK37BUX290
DMK37BUX290
1920×1080 143 1/2.8” Starvis IMX290 rolling
5 DFK37BUX265
DMK37BUX265
2048×1536 60 1/1.8” Pregius IMX265 global
6 DFK37BUX252
DMK37BUX252
2048×1536 119 1/1.8” Pregius IMX252 global
7 DFK37BUX264
DMK37BUX264
2448×2048 38 2/3” Pregius IMX264 global
8 DFK37BUX250
DMK37BUX250
2448×2048 75 2/3” Pregius IMX250 global
9 DFK37BUX178
DMK37BUX178
3072×2048 60 1/1.8” Starvis IMX178 rolling
10 DFK37BUX226
DMK37BUX226
4000×3000 (※) 30 1/1.7” Starvis IMX226 rolling

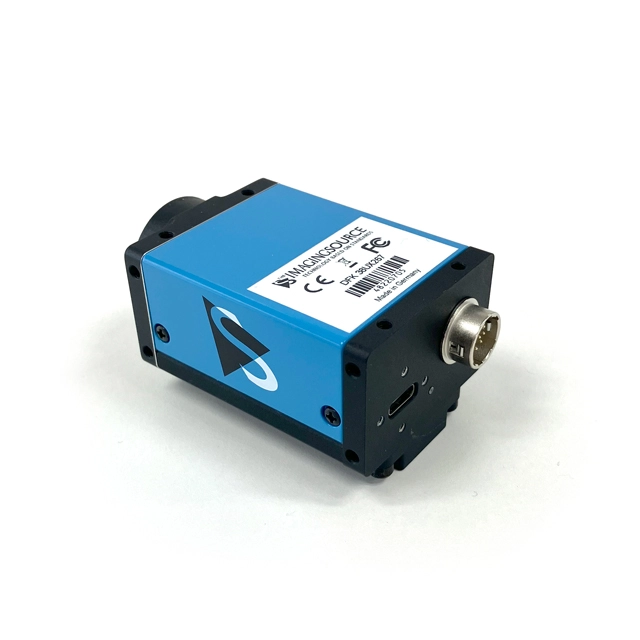

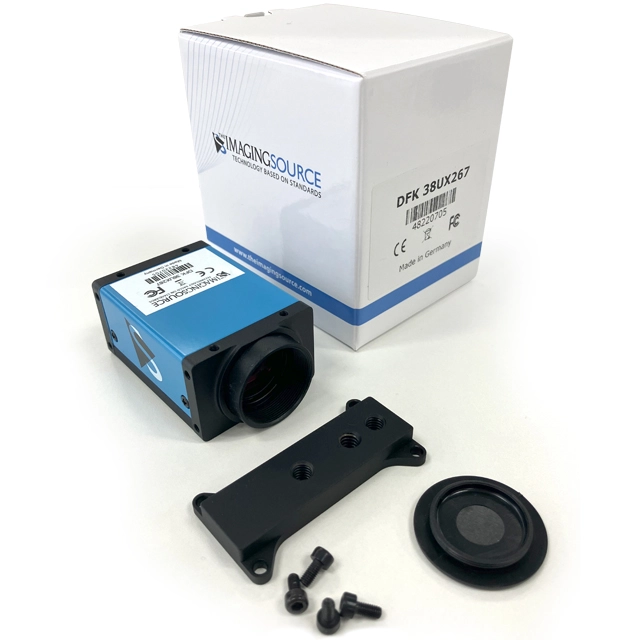

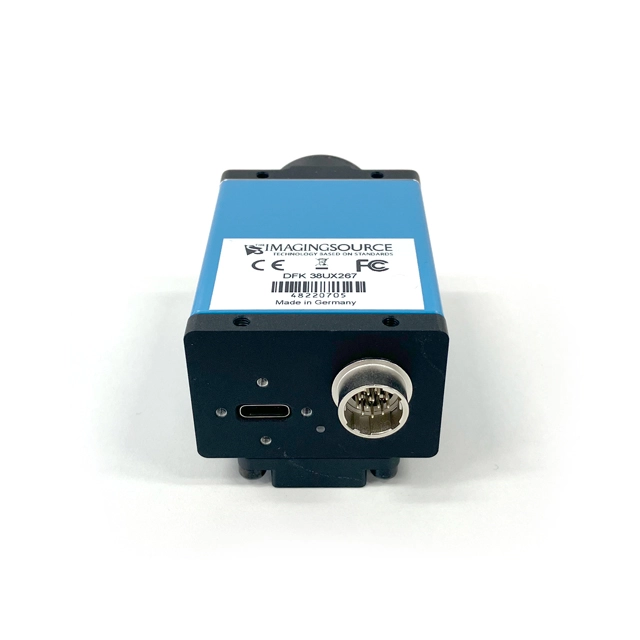

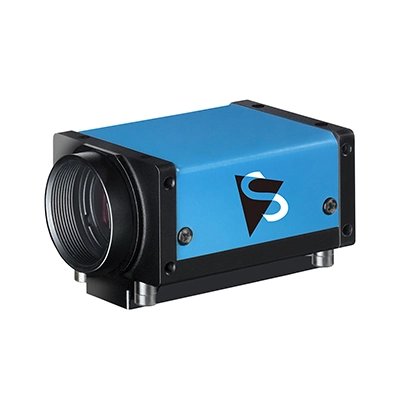

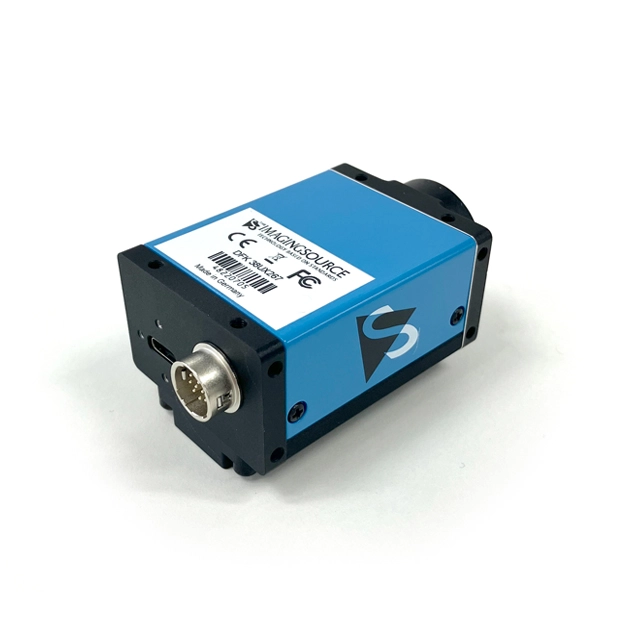

DFK38シリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK38UX267
DMK38UX267
4096×2160 (※) 32 1” Pregius IMX267 global
2 DFK38UX255
DMK38UX255
4096×2160 (※) 42 1” Pregius IMX255 global
3 DFK38UX304
DMK38UX304
4096×3000 (※) 23 1.1” Pregius IMX304 global
4 DFK38UX253
DMK38UX253
4096×3000 (※) 30 1.1” Pregius IMX253 global
5
DFK38UX542
DMK38UX542
5032×3032 (※) 23 1.1” Pregius S IMX542 global
6
DFK38UX541
DMK38UX541
4504×4504 (※) 18 1.1” Pregius S IMX541 global
7
DFK38UX540
DMK38UX540
5032×4600 (※) 15 1.2” Pregius S IMX540 global

DYK/DZKシリーズ
  • Sony CMOS Polarsens搭載 偏光カメラ
  • 小型ハウジング
  • AOLP/DOLPサンプルソース有
  • DYK=カラー、DZK=モノクロ
  • GigEモデルはこちら
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DYK33UX250 2448×2048 75 2/3” CMOS
Polarsens
IMX250MYR global
2 DZK33UX250 2448×2048 75 2/3” CMOS
Polarsens
IMX250MZR global


.WGシリーズ
  • DirectShow対応
  • Pregiusセンサ
  • カバーガラスなし
  • モノクロモデルのみ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DMK33UX265.WG 2048×1536 60 1/1.8” Pregius IMX265 global
▲タブのトップへ戻る

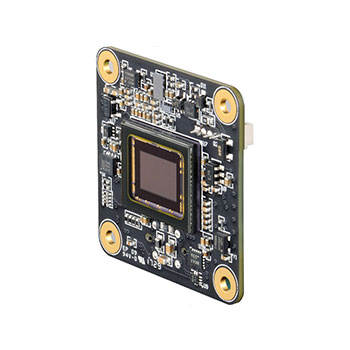

DFM37シリーズ
  • UVC/Directshow対応
  • Pregius/STARVISセンサ
  • DFM=カラー、DMM=モノクロ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFM37UX287-ML
DMM37UX287-ML
750×540 540 1/2.9” Pregius IMX287 global
2 DFM37UX273-ML
DMM37UX273-ML
1440×1080 238 1/2.9” Pregius IMX273 global
3
DFM37UX462-ML
1920×1080 143 1/2.8” Starvis IMX462 rolling
4 DFM37UX290-ML
DMM37UX290-ML
1920×1080 143 1/2.8” Starvis IMX290 rolling
5 DFM37BUX252-ML
DMM37BUX252-ML
2048×1536 119 1/1.8” Pregius IMX252 global
6 DFM37BUX265-ML
DMM37BUX265-ML
2048×1536 60 1/1.8” Pregius IMX265 global
7 DFM37BUX250-ML
DMM37BUX250-ML
2448×2048 75 2/3” Pregius IMX250 global
8 DFM37BUX264-ML
DMM37BUX264-ML
2448×2048 38 2/3” Pregius IMX264 global
9 DFM37UX178-ML
DMM37UX178-ML
3072×2048 60 1/1.8” Starvis IMX178 rolling
10 DFM37UX226-ML
DMM37UX226-ML
4000×3000 30 1/1.7” Starvis IMX226 rolling

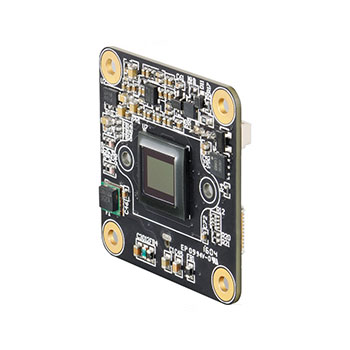

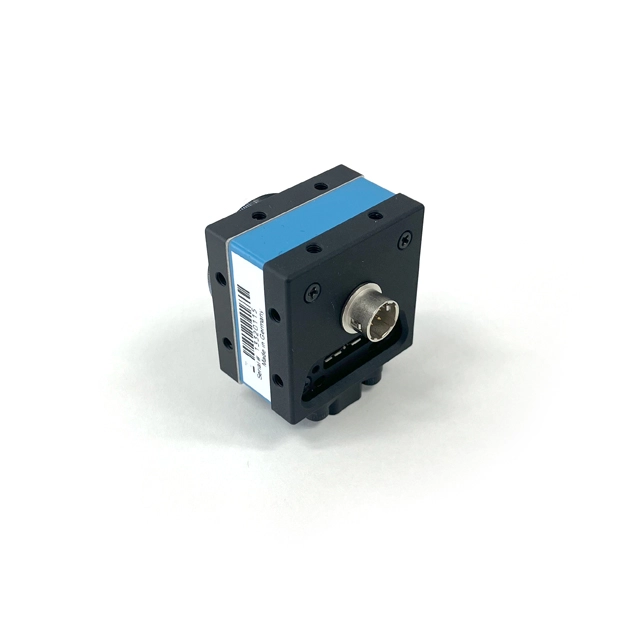

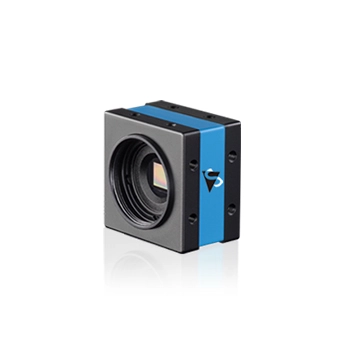

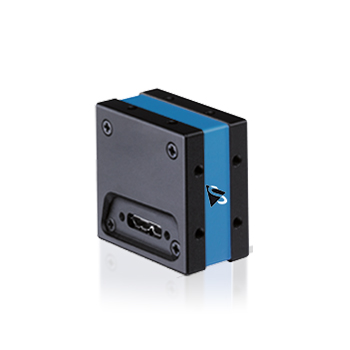

DxM27シリーズ
  • C/CSマウント
  • 小型ハウジング
  • ステータスLED搭載
  • DFM=カラー、DMM=モノクロ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFM27UR0135-ML
DMM27UR0135-ML
1280×960 60 1/3” CMOS AR0135 global
2 DFM27UP031-ML
DMM27UP031-ML
2592×1944 15 1/2.5” CMOS MT9P031 rolling
3 DFM27UJ003-ML
DMM27UJ003-ML
3856×2764 7 1/2.3” CMOS MT9J003 × rolling
▲タブのトップへ戻る

TheImaingSource社のUSB3.0カメラは、オプションのHDMIに変換するコンバータ(DFG/USBtoHDMI)を使う事で、産業用HDMIカメラとして利用する事ができます。パソコンは不要です。

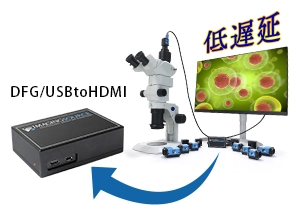

HDMIカメラ 構成例 DFG/USBtoHDMI
4つのポイント
・コンバータの電源ONですぐにライブ映像表示
・パソコン&面倒なソフトウェアの操作は不要
・静止画をUSBメモリに保存も可能
・1インチ/4Kカメラ等豊富なラインナップ
HDMIカメラなのにカメラデバイス制御が可能
・コンバータにキーボード接続で簡単操作
・ホワイトバランスなどの画質調整が可能
・オーバーレイ表示&デジタルズームも可能
・外部トリガーで静止画の画面表示も可能

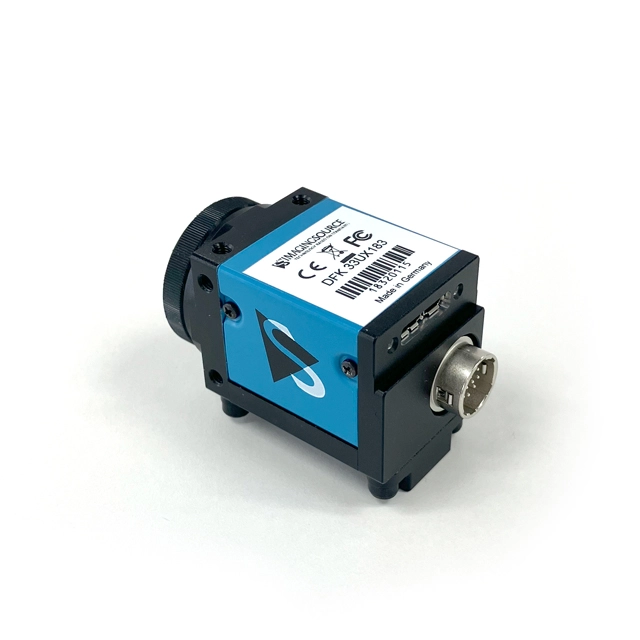

DFK33Uシリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK33UX287
DMK33UX287
750×540 539 1/2.9” Pregius IMX287 global
2 超高速
DFK33UP1300
DMK33UP1300
1280×1024 210 1/2” Python 1300 global
3 DFK33UX273
DMK33UX273
1440×1080 238 1/2.9” Pregius IMX273 global
4 DFK33UX249
DMK33UX249
1920×1200 48 1/1.2” Pregius IMX249 global
5 DFK33UX174
DMK33UX174
1920×1200 160 1/1.2” Pregius IMX174 global
6
DFK33UR0234
DMK33UR0234
1920×1200 100 1/2.6” CMOS AR0234 global
7
DFK33UX462
1920×1080 143 1/2.8” Starvis IMX462 rolling
8 DFK33UX290
DMK33UX290
1920×1080 143 1/2.8” Starvis IMX290 rolling
9 DFK33UX252
DMK33UX252
2048×1536 120 1/1.8” Pregius IMX252 global
10 DFK33UX265
DMK33UX265
2048×1536 60 1/1.8” Pregius IMX265 global
11 DFK33UX250
DMK33UX250
2448×2048 75 2/3” Pregius IMX250 global
12 DFK33UX264
DMK33UX264
2448×2048 38 2/3” Pregius IMX264 global
13 DFK33UR0521
DMK33UR0521
2592×1944 60 1/2.5” CMOS AR0521 rolling
14 DFK33UX178
DMK33UX178
3072×2048 60 1/1.8” Starvis IMX178 rolling
15 DFK33UJ003
DMK33UJ003
3856×2764 (※) 14 1/2.3” CMOS MT9J003 rolling
16 DFK33UX226
DMK33UX226
4000×3000 (※) 30 1/1.7” Starvis IMX226 rolling
17 DFK33UX183
DMK33UX183
5472×3648 (※) 18 1” Exmor IMX183 rolling

(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。なお、DFK(DMK)33UJ003の最大出力解像度は1920×1080まで対応しています。


DFK37シリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK37BUX287
DMK37BUX287
750×540 540 1/2.9” Pregius IMX287 global
2 DFK37BUX273
DMK37BUX273
1440×1080 238 1/2.9” Pregius IMX273 global
3
DFK37BUX462
1920×1080 143 1/2.8” Starvis IMX462 rolling
4 DFK37BUX290
DMK37BUX290
1920×1080 143 1/2.8” Starvis IMX290 rolling
5 DFK37BUX265
DMK37BUX265
2048×1536 60 1/1.8” Pregius IMX265 global
6 DFK37BUX252
DMK37BUX252
2048×1536 119 1/1.8” Pregius IMX252 global
7 DFK37BUX264
DMK37BUX264
2448×2048 38 2/3” Pregius IMX264 global
8 DFK37BUX250
DMK37BUX250
2448×2048 75 2/3” Pregius IMX250 global
9 DFK37BUX178
DMK37BUX178
3072×2048 60 1/1.8” Starvis IMX178 rolling
10 DFK37BUX226
DMK37BUX226
4000×3000 (※) 30 1/1.7” Starvis IMX226 rolling

(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。


DFK38シリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 トリガー I/O シャッター
1 DFK38UX267
DMK38UX267
4096×2160 (※) 32 1” Pregius IMX267 global
2 DFK38UX255
DMK38UX255
4096×2160 (※) 42 1” Pregius IMX255 global
3 DFK38UX304
DMK38UX304
4096×3000 (※) 23 1.1” Pregius IMX304 global
4 DFK38UX253
DMK38UX253
4096×3000 (※) 30 1.1” Pregius IMX253 global
5
DFK38UX542
DMK38UX542
5032×3032 (※) 23 1.1” Pregius S IMX542 global
6
DFK38UX541
DMK38UX541
4504×4504 (※) 18 1.1” Pregius S IMX541 global
7
DFK38UX540
DMK38UX540
5032×4600 (※) 15 1.2” Pregius S IMX540 global

(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。


▲タブのトップへ戻る

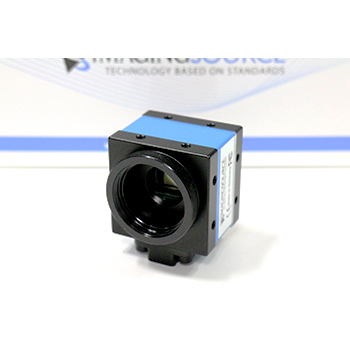

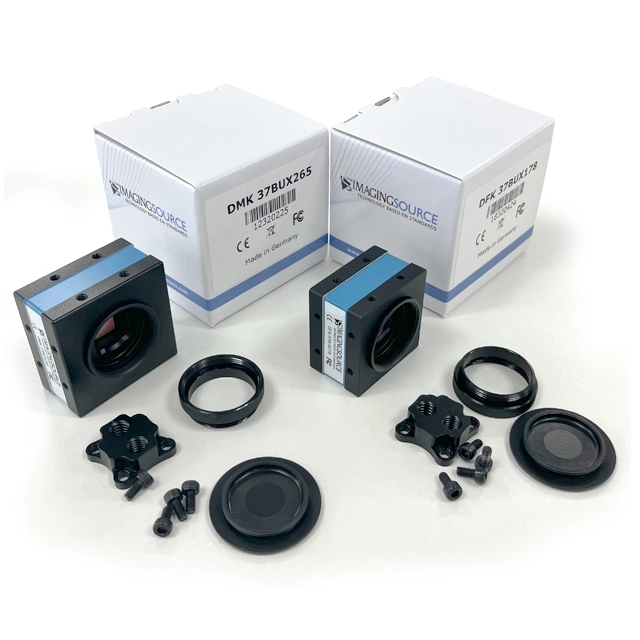

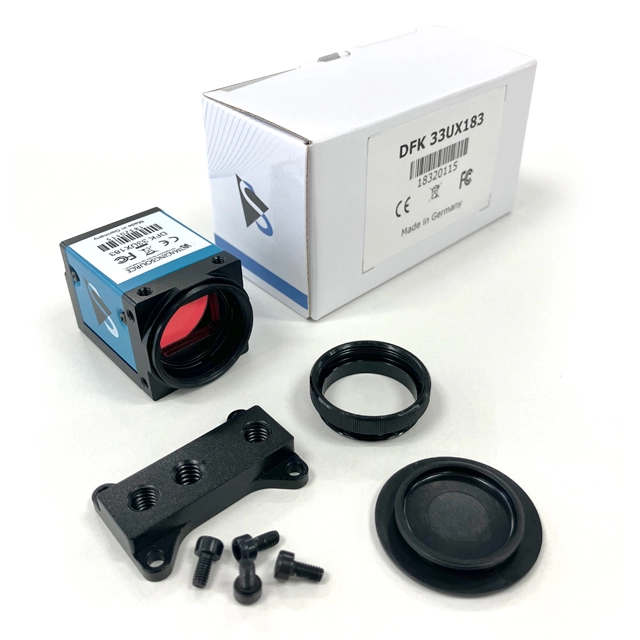

  • USB3.0インターフェース

  • 三脚アダプタ標準付属

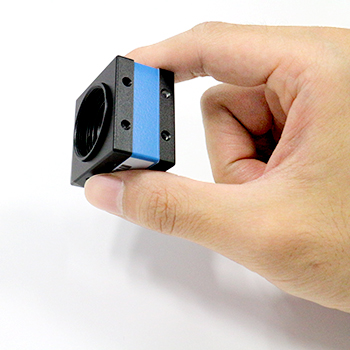

  • 超小型で装置組込にも
    最適なカメラ

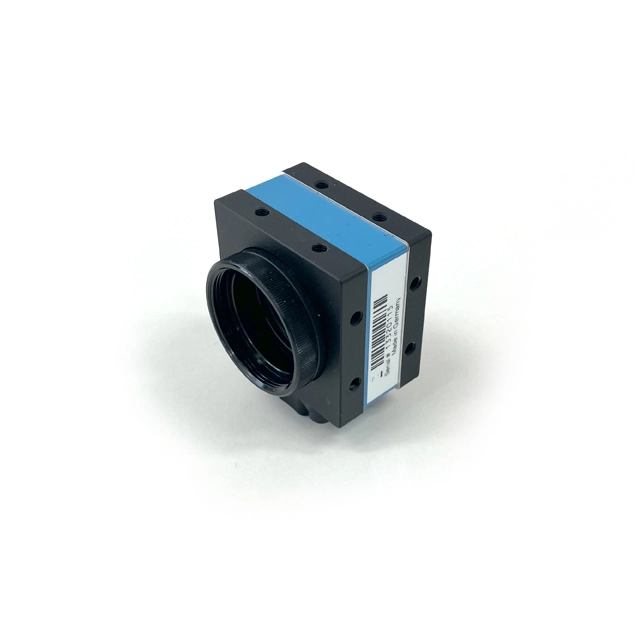

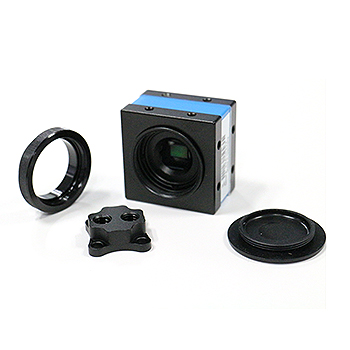

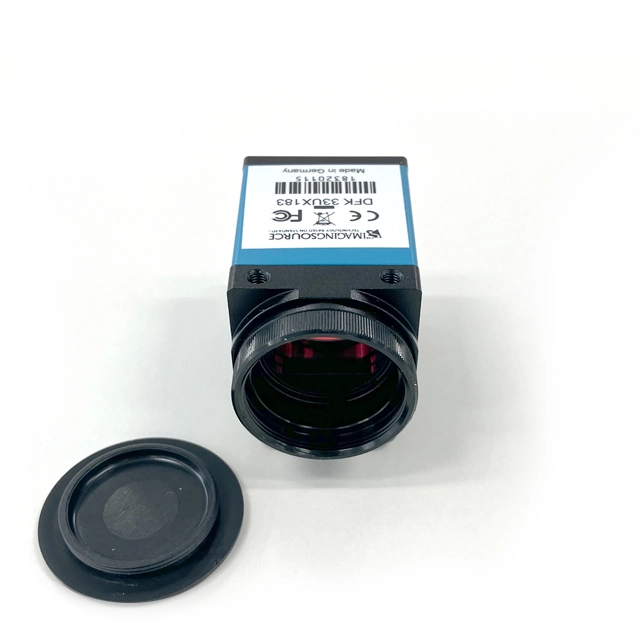

  • C-CSマウント変換リング
    標準付属

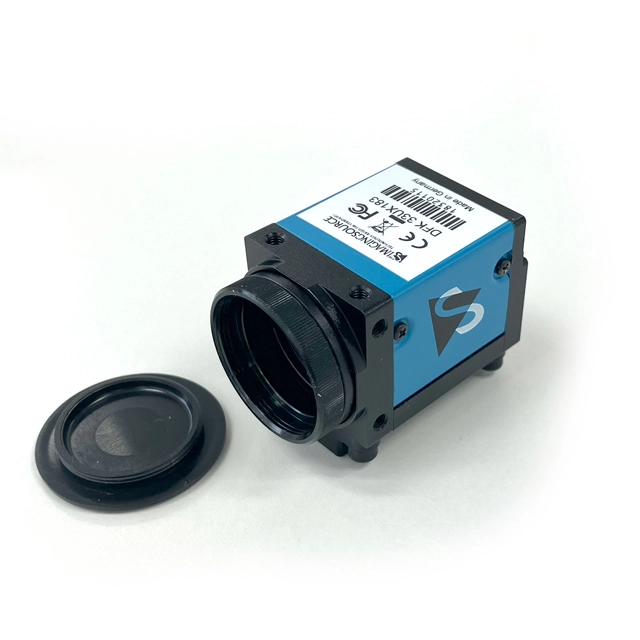

  • レンズキャップ標準付属

  • 三脚アダプタの取付は
    簡単に行えます

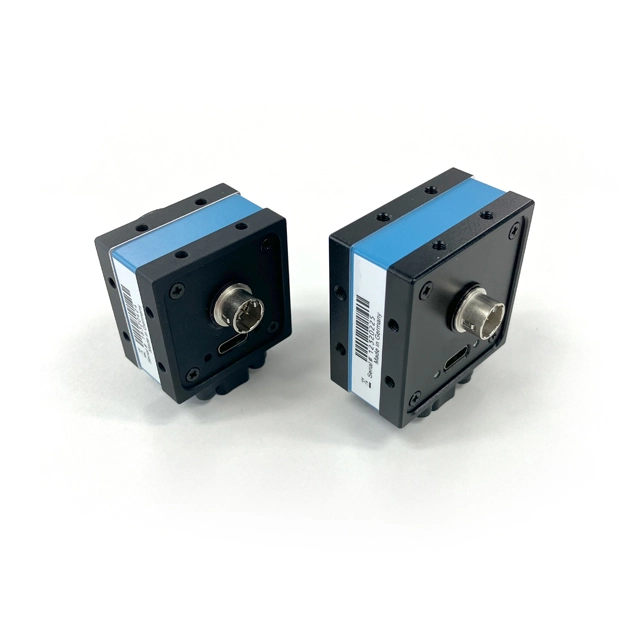

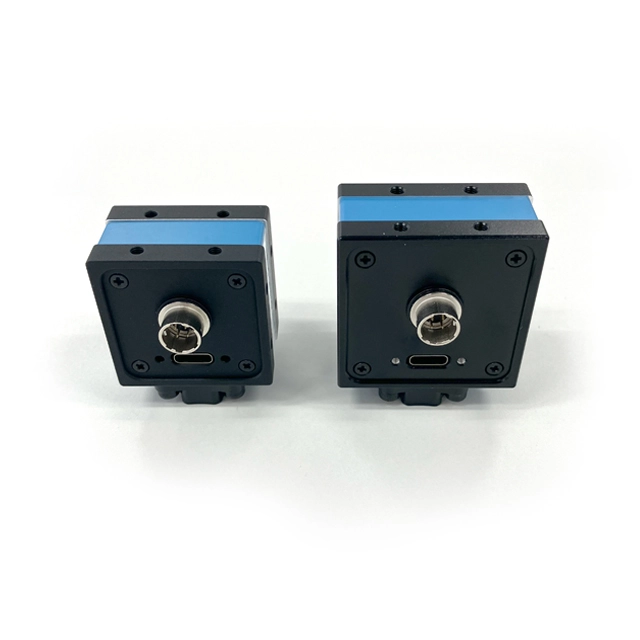

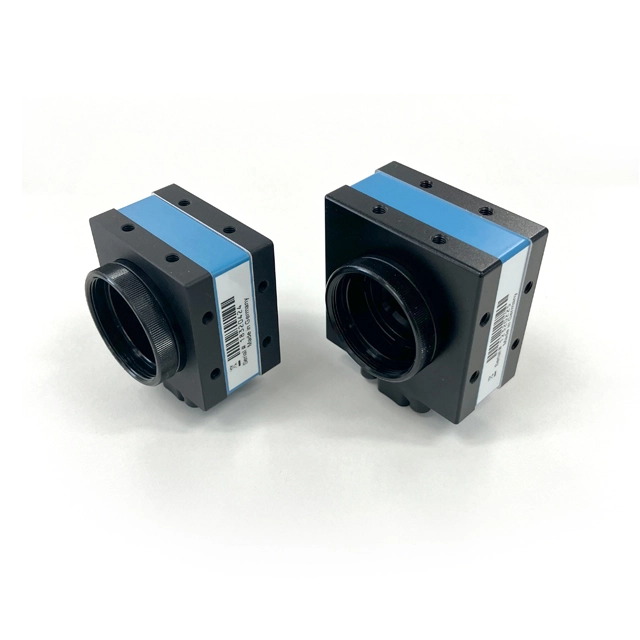

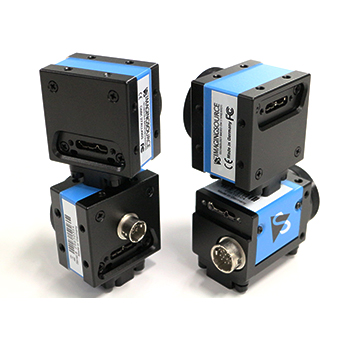

  • 小型産業用USB3.0カメラ

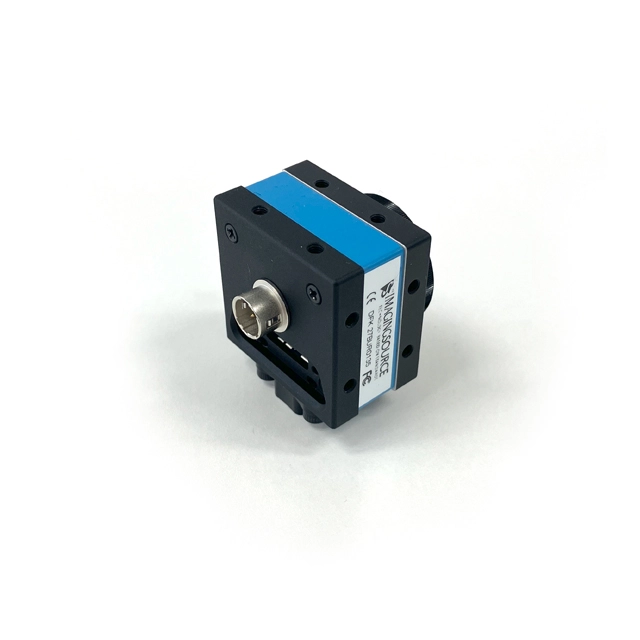

  • ヒロセ12ピン
    トリガー&I/O搭載

  • FAやマシンビジョンにも
    最適

  • SDK・キャプチャソフトも
    付属します

  • 外観検査・形状検査・異物検査など用途は様々

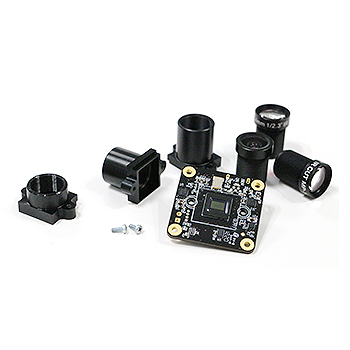

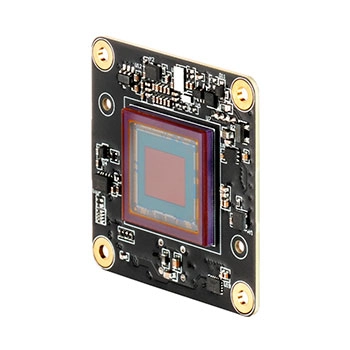

  • ボードカメラ用の
    ミニレンズは種類が豊富

  • Linuxにも対応

  • 開発工程を最小化する
    SDK付属

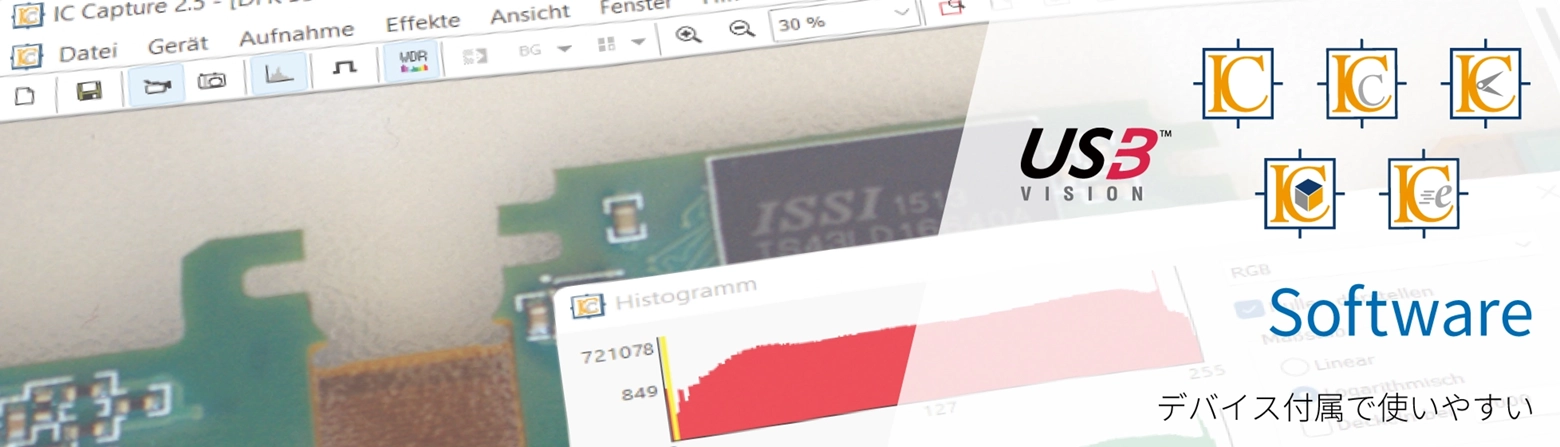

  • 製品にはビューワやSDK等が
    標準付属

  • ロジスティクスやロボット
    にも
▲タブのトップへ戻る

カタログダウンロード


アルゴのローコストソリューション事例

事例1:ガンマ線宇宙物理学への貢献 ~ CTAカメラ ~

株式会社アルゴは、CTA計画における次世代超高エネルギーガンマ線望遠鏡に搭載されている高精度分割鏡を制御するためのカメラを供給しています。
カメラメーカは、高品質でフレキシブルなカスタム対応能力のあるThe Imaging Source社(ドイツ)のカメラが採用されました。同社のカメラは、メーカ製SDKが非常に優れており、なおかつ幅広いオープンソースで利用できることから学術研究・R&Dに幅広く利用されています。アルゴとThe Imaging Source社は、東京大学宇宙線研究所と協同でThe Imaging Source社製カメラを過酷な環境に耐えうるようにケーブル・レンズ・ハウジングをトータルで”CTAカメラ”としてカスタムしました。
“CTAカメラ”は現在、スペイン領カナリア諸島ラパルマ島で稼働中です。2019年11月20日には、カナリア諸島の大型望遠鏡で観測史上最大のガンマ線バーストをとらえたと東京大学宇宙線研究所を含むCTAの国際チームがネイチャー電子版に発表しています。

CTAカメラ
事例2:USBカメラをモニタに直結 ~ 産業用HDMIカメラ ~
DFG/USBtoHDMI

TheImaingSource社のUSB3.0カメラは、PCレスでモニタに直結し産業用HDMIカメラとして利用できます。
TIS社はUSB3.0カメラの映像信号を低遅延でHDMIに変換するコンバータを用意しています。これによって、産業用USBカメラで用意されている豊富なセンサーラインナップの選択性を、HDMIカメラとして享受することができるようになりました。顕微鏡にマウントするカメラは電源供給が不要でケーブル1本で接続が可能です。

4つのポイント
・コンバータの電源ONですぐにライブ映像表示
・パソコン&面倒なソフトウェアの操作は不要
・静止画をUSBメモリに保存も可能
・1インチ/4Kカメラ等豊富なラインナップ
カメラの制御が可能
・コンバータにキーボード接続で簡単操作
・ホワイトバランスなどの画質調整が可能
・オーバーレイ表示&デジタルズームも可能
・外部トリガーで静止画の画面表示も可能
事例3:付属ソフトでここまでできる ~ ローコスト高速カメラ ~

ローコストなカメラで1000fpsを実現!

左の動画はこのDFK/DMK33UX287で256×256ピクセルを1000fpsで撮影した動画です。

撮影対象物はライターの着火で、通常のオフィスの室内照明環境下での撮影です。 その他ローコストに1000fpsが達成できるラインナップは以下です。

DFK/DMK33UP1300
DFK/DMK33UX273

ICEXpressというメモリレコーディングソフトウェア(カメラに無償付属)で簡単にPCのRAM領域に高速レコーディングが可能です。詳細はお問合せください。

事例4:過酷な環境に設置するだけ ~ ローコストIP67カメラ ~ ※準備中※
