USB3.0/HDMI顕微鏡用カメラ（UVCカメラ）
シリーズ名
DFKシリーズ
シリーズ名
DFKシリーズ
Pregius S・Pregius・STARVIS・Python・Aptinaセンサラインナップ
ICImagingControl開発キット付
- USB3.0/USB3.1（Gen1タイプC）カメラ
DFK（カラー）/ DMK（モノクロ）シリーズ - ニコンの顕微鏡用画像統合ソフトウェア NIS-Elements（5.01）動作検証済
- 産業用HDMIカメラとして、
オプションHDMIコンバータでカメラをモニターに直結可能 - USB3Vision/UVC/DirectShowデバイスとして認識
- 10mのUSB3.0ケーブルオプション有り
- WDMベースドライバ DirectX/DirectShow対応
- 多機能ビューワICCaptureソフトウェア付属
- 高速メモリレコーディングソフトICExpress付属
- 使い易いICImagingControlソフトウェア開発キット付属
- 三脚アダプタ標準付属
- Linuxに対応（ラズパイ・Raspberry Piとの組合せも）
- OpenCVやv4l2での動作＆開発可能
- 標準在庫モデルは短納期
顕微鏡を使っての画質検証トライ（お貸出し）は行っていただく事が可能です。お気軽にお問い合わせください。
※２か月に１回程度は更新されています。随時お問合せください。

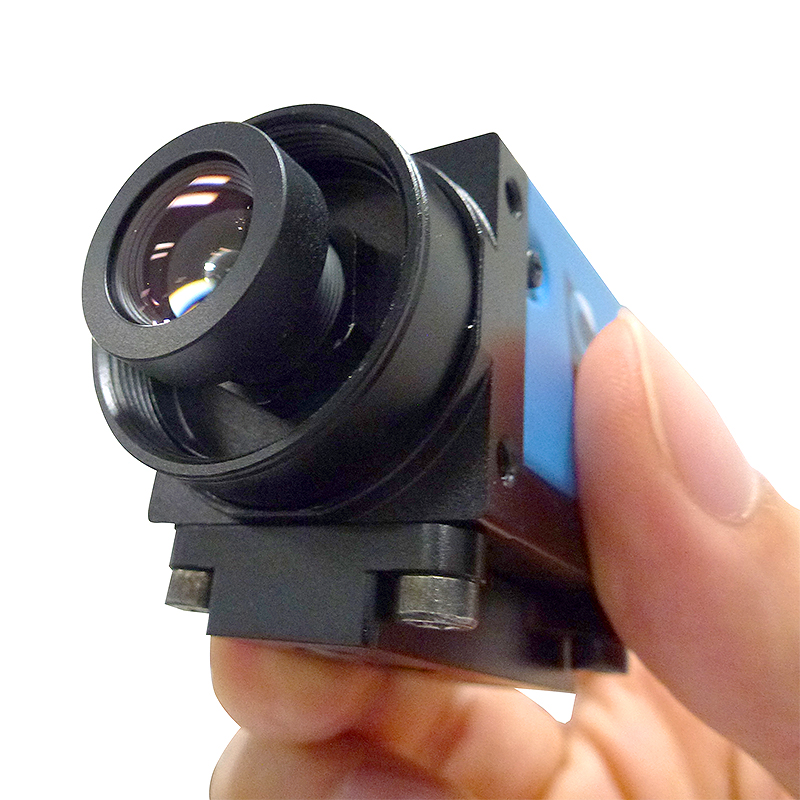

MKシリーズ
- PCレスでHDMI接続オプションあり
- 1200万画素1/2.5インチ顕微鏡用カメラ

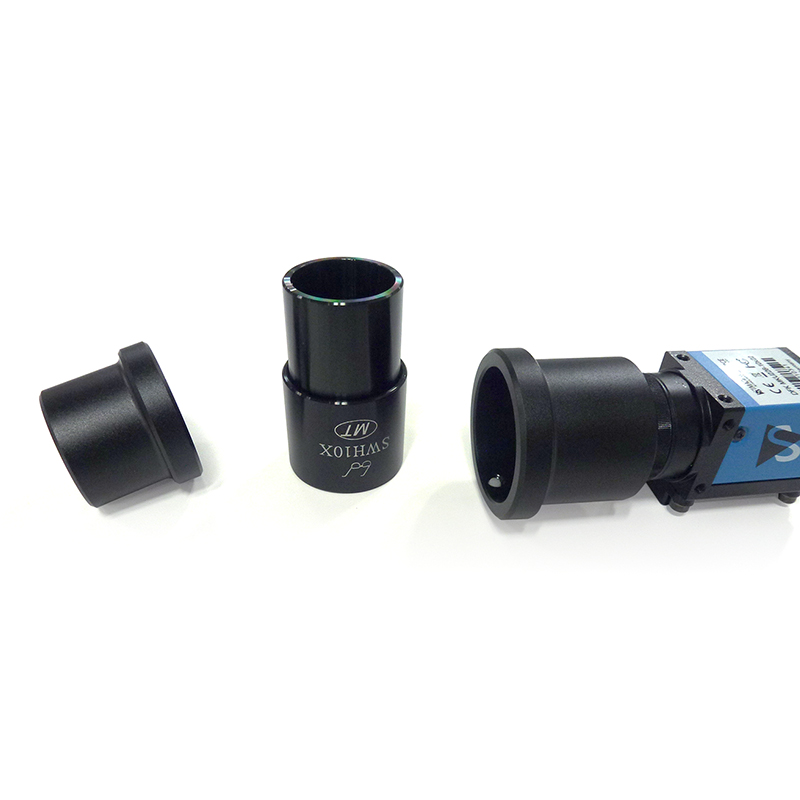

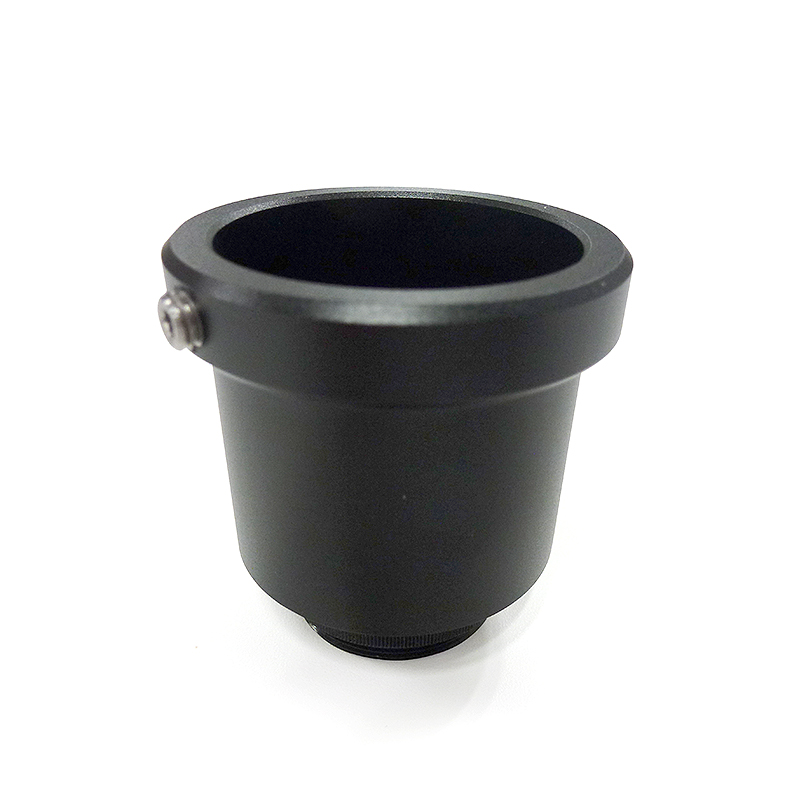

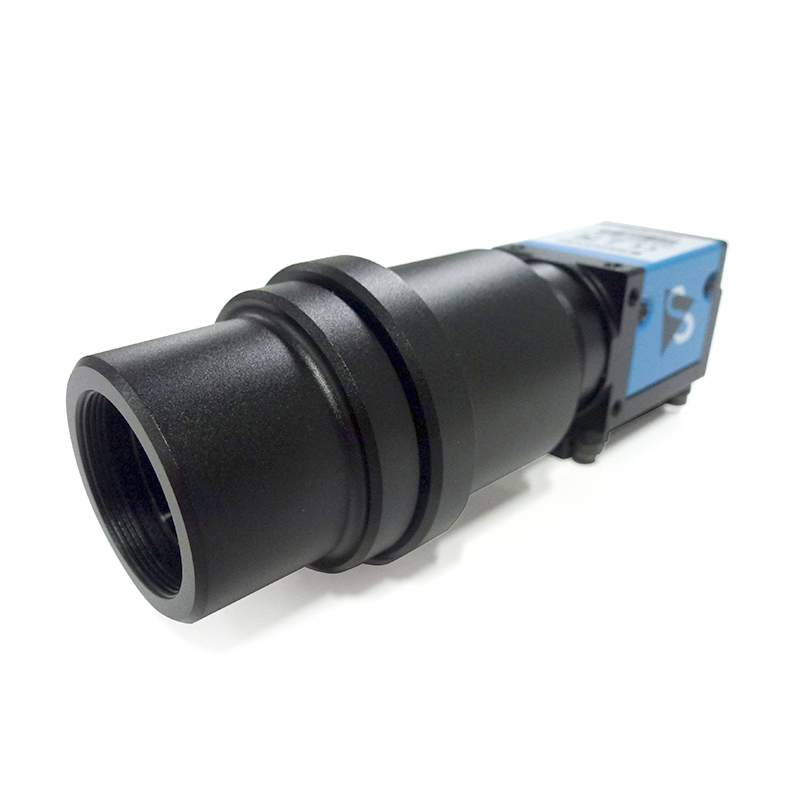

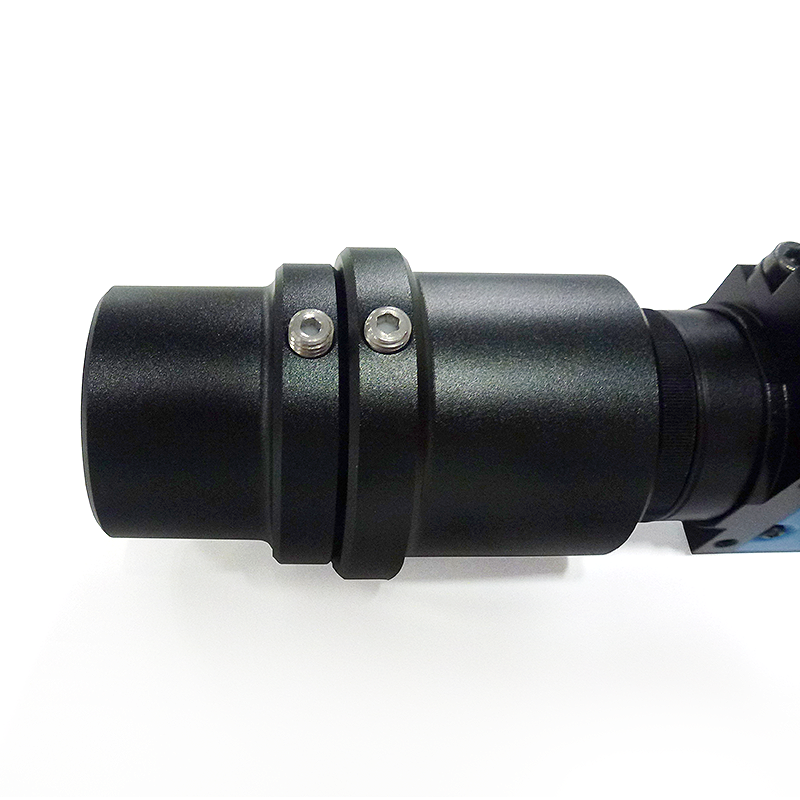

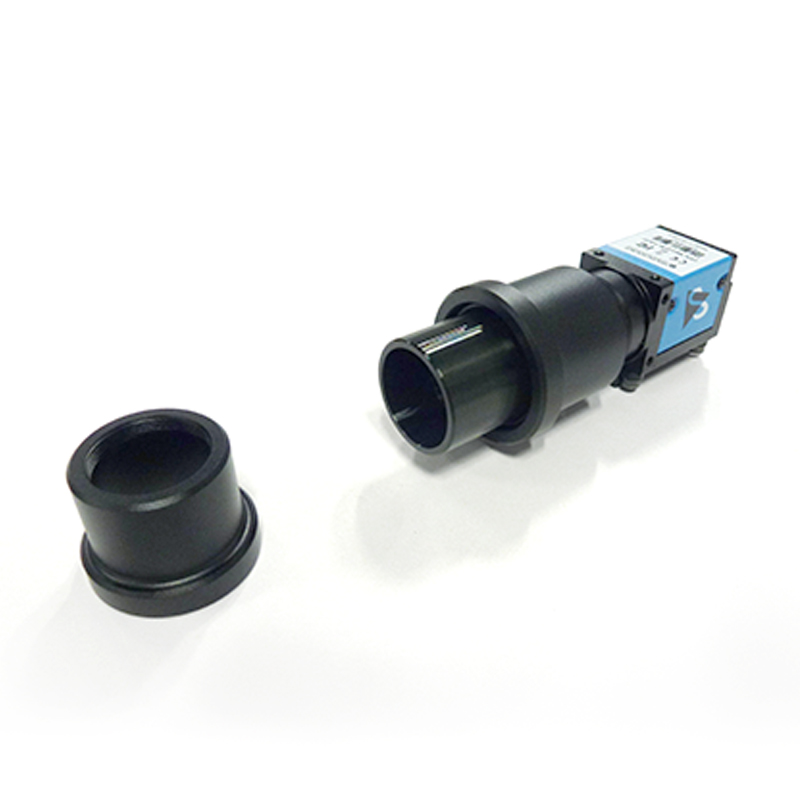

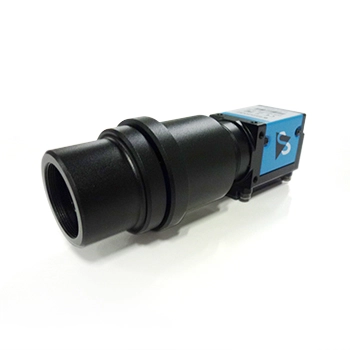

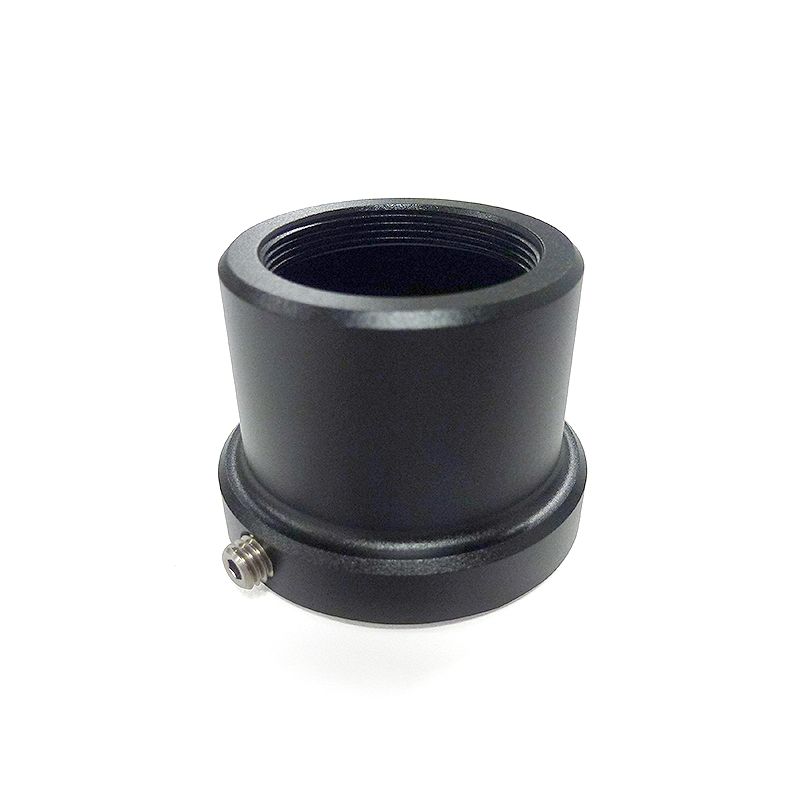

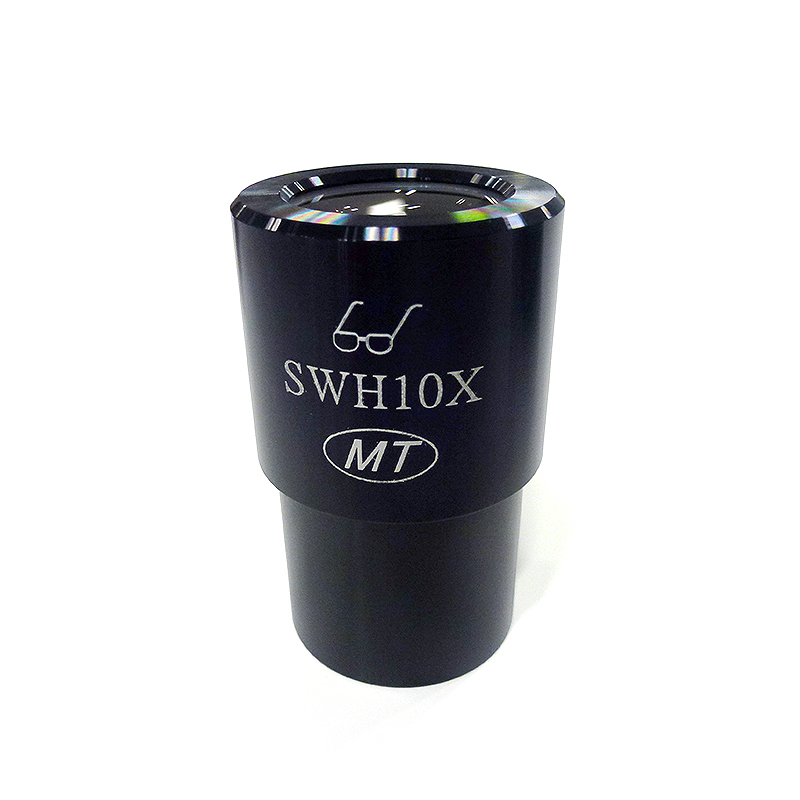

- 三眼鏡筒変換アダプタ付き
- UVC/USB3Vision/Directshow対応
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
| 1 | DFKMKU226-10x22 | カラー | 12MP | 4000×3000 | 30 | Starvis | IMX226 | 1/1.7” | 1.85μm | rolling |
| DMKMKU226-10x22 | モノクロ | |||||||||
DFK33Uシリーズ
- PCレスでHDMI接続オプションあり
- UVC/USB3Vision/Directshow対応
- Pregius S/Pregius/STARVIS/PYTHON/Aptinaセンサ
- 高速FPGA搭載
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード（型番） | MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | DFK33UX287 | カラー | 0.4MP | 720 × 540 | 539 | Pregius | IMX287 | 1/2.9" | 6.9μm | global |
| DMK33UX287 | モノクロ | |||||||||
| 2 | DFK33UP1300 | カラー | 1.3MP | 1280 × 1024 | 210 | Python | 1300 | 1/2" | 4.8μm | global |
| DMK33UP1300 | モノクロ | |||||||||
| 3 | DFK33UX273 | カラー | 1.6MP | 1440 × 1080 | 238 | Pregius | IMX273 | 1/2.9" | 3.45μm | global |
| DMK33UX273 | モノクロ | |||||||||
| 4 | DFK33UX462 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX462 | 1/2.8" | 2.9μm | rolling |
| － | モノクロ | |||||||||
| 5 | DFK33UX290 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling |
| DMK33UX290 | モノクロ | |||||||||
| 6 | DFK33UX249 | カラー | 2.3MP | 1920 × 1200 | 48 | Pregius | IMX249 | 1/1.2" | 5.86μm | global |
| DMK33UX249 | モノクロ | |||||||||
| 7 | DFK33UX174 | カラー | 2.3MP | 1920 × 1200 | 160 | Pregius | IMX174 | 1/1.2" | 5.86μm | global |
| DMK33UX174 | モノクロ | |||||||||
| 8 | DFK33UR0234 | カラー | 2.3MP | 1920 × 1200 | 100 | CMOS | AR0234 | 1/2.6" | 3μm | global |
| DMK33UR0234 | モノクロ | |||||||||
| 9 | DFK33UX252 | カラー | 3.1MP | 2048 × 1536 | 120 | Pregius | IMX252 | 1/1.8" | 3.45μm | global |
| DMK33UX252 | モノクロ | |||||||||
| 10 | DFK33UX265 | カラー | 3.1MP | 2048 × 1536 | 60 | Pregius | IMX265 | 1/1.8" | 3.45μm | global |
| DMK33UX265 | モノクロ | |||||||||
 11 |
DFK33UX547 | カラー | 5MP | 2448 × 2048 | 74 | Pregius S | IMX547 | 1/1.8" | 2.74μm | global |
| DMK33UX547 | モノクロ | |||||||||
| 12 | DFK33UX250 | カラー | 5MP | 2448 × 2048 | 75 | Pregius | IMX250 | 2/3" | 3.45μm | global |
| DMK33UX250 | モノクロ | |||||||||
| 13 | DFK33UX264 | カラー | 5MP | 2448 × 2048 | 38 | Pregius | IMX264 | 2/3" | 3.45μm | global |
| DMK33UX264 | モノクロ | |||||||||
| 14 | DFK33UR0521 | カラー | 5MP | 2592 × 1944 | 60 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling |
| DMK33UR0521 | モノクロ | |||||||||
| 15 | DFK33UX178 | カラー | 6.3MP | 3072 × 2048 | 60 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling |
| DMK33UX178 | モノクロ | |||||||||
16 |
DFK33UX546 | カラー | 8.1MP | 2840 × 2840 | 45 | Pregius S | IMX546 | 2/3" | 2.74μm | global |
| DMK33UX546 | モノクロ | |||||||||
| 17 | DFK33UJ003 | カラー | 10.7MP | 3856 × 2764 (※) | 14 | CMOS | MT9J003 | 1/2.3" | 1.67μm | rolling |
| DMK33UJ003 | モノクロ | |||||||||
| 18 | DFK33UX226 | カラー | 12MP | 4000 × 3000 (※) | 30 | Starvis | IMX226 | 1/1.7" | 1.85μm | rolling |
| DMK33UX226 | モノクロ | |||||||||
19 |
DFK33UX545 | カラー | 12.3MP | 4096 × 3000 (※) | 30 | Pregius S | IMX545 | 1/1.1" | 2.74μm | global |
| DMK33UX545 | モノクロ | |||||||||
| 20 | DFK33UX183 | カラー | 20MP | 5472 × 3648 (※) | 18 | Exmor | IMX183 | 1" | 2.4μm | rolling |
| DMK33UX183 | モノクロ | |||||||||
DFK37シリーズ
- PCレスでHDMI接続オプションあり
- UVC/Directshow対応
- Pregius/STARVISセンサ
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード（型番） | MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | DFK37BUX287 | カラー | 0.4MP | 720 × 540 | 540 | Pregius | IMX287 | 1/2.9" | 6.9μm | global |
| DMK37BUX287 | モノクロ | |||||||||
| 2 | DFK37BUX273 | カラー | 1.6MP | 1440 × 1080 | 238 | Pregius | IMX273 | 1/2.9" | 3.45μm | global |
| DMK37BUX273 | モノクロ | |||||||||
| 3 | DFK37BUX462 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX462 | 1/2.8" | 2.9μm | rolling |
| － | モノクロ | |||||||||
| 4 | DFK37BUX290 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling |
| DMK37BUX290 | モノクロ | |||||||||
5 |
DFK37BUR0234 | カラー | 2.3MP | 1920 × 1200 | 100 | CMOS | AR0234 | 1/2.6" | 3μm | global |
| DMK37BUR0234 | モノクロ | |||||||||
| 6 | DFK37BUX265 | カラー | 3.1MP | 2048 × 1536 | 60 | Pregius | IMX265 | 1/1.8" | 3.45μm | global |
| DMK37BUX265 | モノクロ | |||||||||
| 7 | DFK37BUX252 | カラー | 3.1MP | 2048 × 1536 | 119 | Pregius | IMX252 | 1/1.8" | 3.45μm | global |
| DMK37BUX252 | モノクロ | |||||||||
| 8 | DFK37BUX264 | カラー | 5MP | 2448 × 2048 | 38 | Pregius | IMX264 | 2/3" | 3.45μm | global |
| DMK37BUX264 | モノクロ | |||||||||
| 9 | DFK37BUX250 | カラー | 5MP | 2448 × 2048 | 75 | Pregius | IMX250 | 2/3" | 3.45μm | global |
| DMK37BUX250 | モノクロ | |||||||||
10 |
DFK37UR0521 | カラー | 5MP | 2592 × 1944 | 60 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling |
| DMK37UR0521 | モノクロ | |||||||||
| 11 | DFK37BUX178 | カラー | 6.3MP | 3072 × 2048 | 60 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling |
| DMK37BUX178 | モノクロ | |||||||||
| 12 | DFK37BUX226 | カラー | 12MP | 4000 × 3000 (※) | 30 | Starvis | IMX226 | 1/1.7" | 1.85μm | rolling |
| DMK37BUX226 | モノクロ | |||||||||
DFK38シリーズ
- PCレスでHDMI接続オプションあり
- UVC/USB3Vision/Directshow対応
- Pregius S/Pregius 8.8MP＆12.3MPセンサ
- USB3.1Gen1タイプC(=5Gbps)
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード（型番） | MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | DFK38UX267 | カラー | 8.8MP | 4096 × 2160 (※) | 32 | Pregius | IMX267 | 1" | 3.45μm | global |
| DMK38UX267 | モノクロ | |||||||||
| 2 | DFK38UX255 | カラー | 8.8MP | 4096 × 2160 (※) | 42 | Pregius | IMX255 | 1" | 3.45μm | global |
| DMK38UX255 | モノクロ | |||||||||
| 3 | DFK38UX304 | カラー | 12.3MP | 4096 × 3000 (※) | 23 | Pregius | IMX304 | 1.1" | 3.45μm | global |
| DMK38UX304 | モノクロ | |||||||||
| 4 | DFK38UX253 | カラー | 12.3MP | 4096 × 3000 (※) | 30 | Pregius | IMX253 | 1.1" | 3.45μm | global |
| DMK38UX253 | モノクロ | |||||||||
| 5 | DFK38UX542 | カラー | 16.1MP | 5320 × 3032 (※) | 23 | Pregius S | IMX542 | 1.1" | 2.74μm | global |
| DMK38UX542 | モノクロ | |||||||||
| 6 | DFK38UX541 | カラー | 20.3MP | 4504 × 4504 (※) | 18 | Pregius S | IMX541 | 1.1" | 2.74μm | global |
| DMK38UX541 | モノクロ | |||||||||
| 7 | DFK38UX540 | カラー | 24.5MP | 5320 × 4600 (※) | 15 | Pregius S | IMX540 | 1.2" | 2.74μm | global |
| DMK38UX540 | モノクロ | |||||||||
アルゴのローコストソリューション事例
左の動画はこのDFK/DMK33UX287で256×256ピクセルを1000fpsで撮影した動画です。
撮影対象物はライターの着火で、通常のオフィスの室内照明環境下での撮影です。 その他ローコストに1000fpsが達成できるラインナップは以下です。
・DFK/DMK33UP1300
・DFK/DMK33UX273
ICEXpressというメモリレコーディングソフトウェア（カメラに無償付属）で 簡単にPCのRAM領域に高速レコーディングが可能です。詳細はお問合せください。
The Imaging Source社の産業用USB3.0カメラ/DFK&DMKシリーズは豊富なサンプルプログラムを持つ専用SDKが付属した、USB3カメラシリーズです。
マルチカメラに対応した標準ビューワツールICCapture、簡易寸法計測が可能なICMeasureも標準で付属。
また、初心者に易しいSDK（ソフトウェア開発キット）、ICImagingControlがあるので、産業用カメラの入門、画像処理入門デバイスとしてカメラをご利用いただけます。
低ノイズ高画質なSONY社製 EXMOR・Pregius・STARVISセンサに加え、高速低価格なOnsemi社製 Pythonセンサ、高解像度低価格な旧Aptina社製センサを豊富にラインナップ。小型・低価格で装置組込みに最適なボードカメラもございます。画質を重視される場合はIMXセンサ、高速性を重視する場合はPYTHONセンサをご検討ください。
フレーム毎に露光時間やゲインを設定する機能や、カメラ内でのベイヤー変換できるようなFPGA搭載モデルもあります。 コンパクトサイズで装置組み込みに最適。独自開発のDirectShow / WDMベースドライバにより、一般的なDirectShowデバイスとして認識されます。ファームウェアがUVCにも対応している為、v4l2などを使う事でLinuxの開発環境（Ubuntuなど）でも動作します。ラズパイ（Raspberry Pi）で小型で安価なマシンビジョンシステムの構築もご検討ください。さらにOpenCVを使えば、画像処理工程までフリーライブラリーを享受できます。
ニコンの顕微鏡用画像統合ソフトウェアNIS-Elementsシリーズ上で、The Imaging Source社製産業用カメラをご利用いただく事ができます。ニコンの顕微鏡、NIS-Elementsシリーズ、The Imaging Source社製の数万円のローコスト産業用カメラを多数取り揃える事で、あらゆる顕微撮影に対応できる実験設備を導入する事も可能です。ソフトウェアとの親和性からThe Imaging Source社製カメラはバイオサイエンスの分野でも幅広く利用されています。
全モデルにおいてCマウントレンズ、CSマウントレンズの両方に対応し、三脚アダプタも標準付属。ボードカメラはM12マウントレンズも一緒に販売。外部入/出力用のGPI/Oインターフェイスはほとんどのモデルに搭載しています。 レンズを内蔵したオートフォーカス機能をもつモデルもあります。HALCON、LabVIEW、MATLAB、Cognex VisionPro、MatroxのMILといった各種ソフトウェアにも対応。用途に合うレンズとの組合せもゼロから選定させていただいております。
購入前には、カメラとレンズを合わせて貸出し評価が可能です。標準在庫モデルは納期が2日という短納期も可能な場合があります。お気軽にお問合せください。
※2か月に1回程度は更新されています。随時お問合せください。

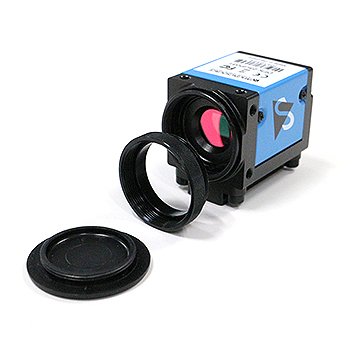

レンズキャップ標準付属

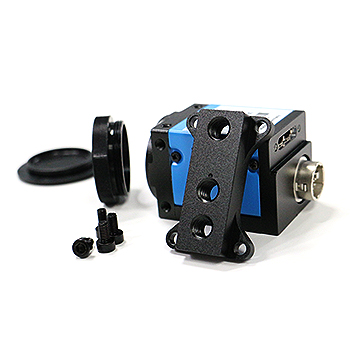

三脚アダプタの取付は
簡単に行えます

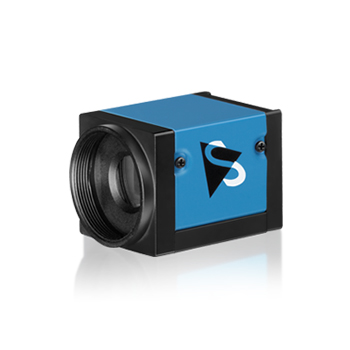

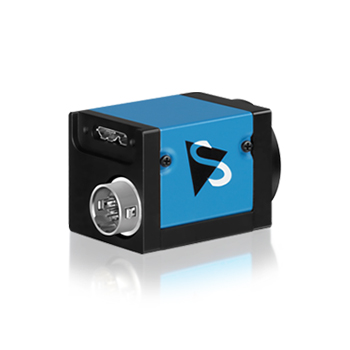

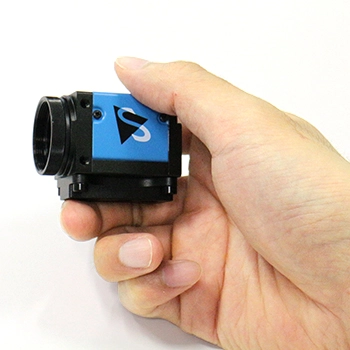

小型産業用USB3.0カメラ

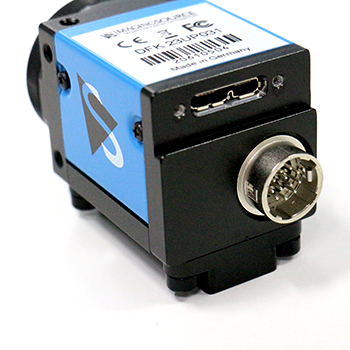

ヒロセ12ピン
トリガー＆I/O搭載
Linuxにも対応
開発工程を最小化する
SDK付属
製品にはビューワやSDK等が
標準付属
ロジスティクスやロボット
にも
