エンベデッドビジョン
MIPI CSI-2＆FPD-Link III＆GMSL2カメラ

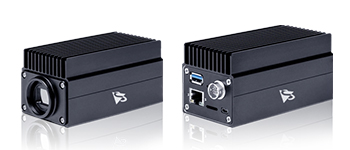

NXP、NVIDIA Jetsonでエンベデッドビジョンシステム構築
- AI、製造現場、科学分野への組込みに最適
- NXP i.MX 8M PlusやRaspberry Pi 5に接続
- NVIDIA Jetson Nano、Orin NXにも対応
- 複数台同時接続のキャリアボード
- GMSL2はNeousys産業用PCにも対応
- GMSL2・FPD-Link IIIは15mケーブル長が可
- 複数台同時接続のキャリアボードオプションも有り
- 同軸ケーブル経由で電源供給可
- FPD-Link IIIは15mケーブル長が可
- 同軸ケーブル経由で電源供給可

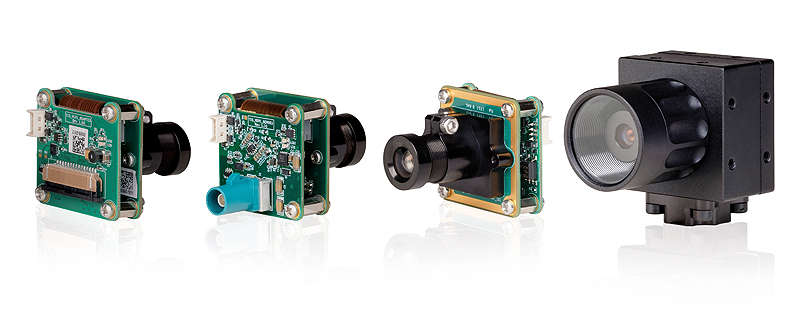

USB3.0やGigEカメラを提供するThe Imaging Sourceは、現代の多様なアプリケーションや産業界の要請に応えるべく多彩なラインアップのエンベデッドビジョンカメラも提供しています。最新のSonyとOnsemiセンサを搭載したMIPI CSI-2とFPD-Link IIIインターフェースによって、高画質と安定動作を実現、用途を満たす必要最低構成のシステム構築が可能です。製造、物流、ヘルスケアのいずれの分野においても、同社のカメラは最も過酷な環境でも動作するように設計されており、信頼性の高い高品質の画像ソリューションを提供します。

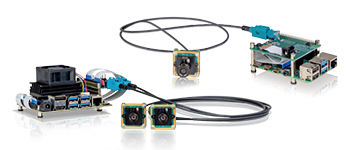

エンベデッドビジョンシステムを選択する理由
The Imaging Source社（TIS社）のMIPI CSI-2またはFPD-Link III・GMSL2カメラを用いれば、接続PCが持つ各種画像処理アクセラレータやJetsonのISP（Image Signal Processor）や、DSP（Digital Signal Processor）にダイレクトに画像データを取込む事ができます。その結果、取込レイテンシーとデータ変換のCPU負荷を回避することができます。TIS社のMIPI-CSI-2カメラは生の画像データを直接ISPインターフェースに渡してタスクを行わせる設計なので、カメラハードウェアは必要最低限でローコストに済みます。一方のPCのISP側では、ベイヤー変換・色補正・色空間変換・ホワイトバランス・レンズ補正・画像データ圧縮（H.264 / H.256など）などのハードウェアアクセラレーション処理を実行します。

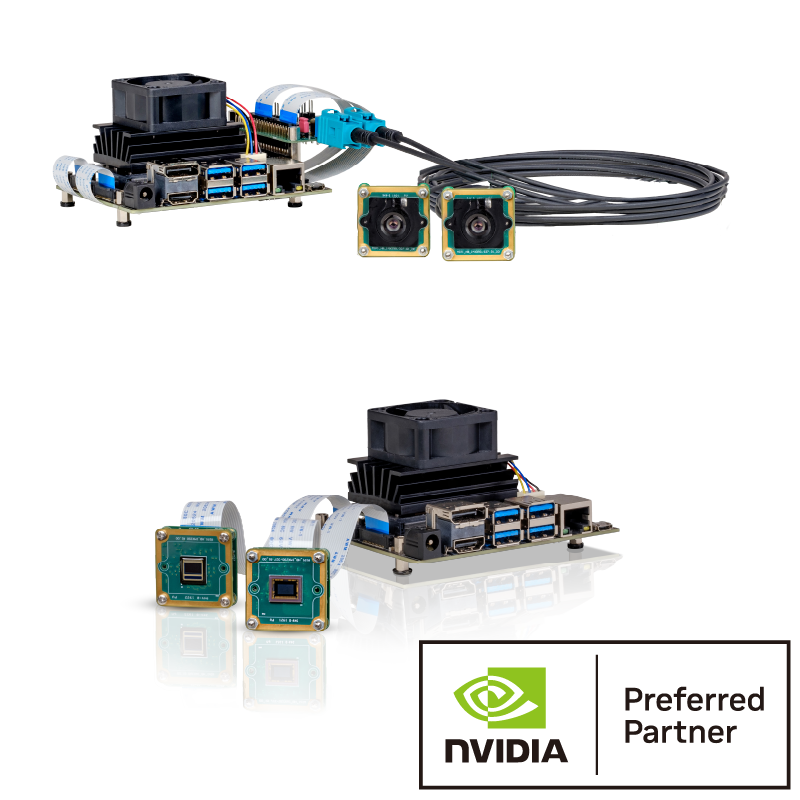

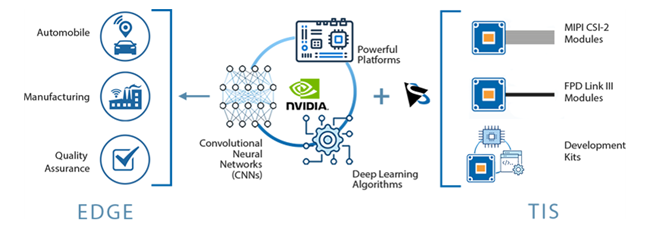

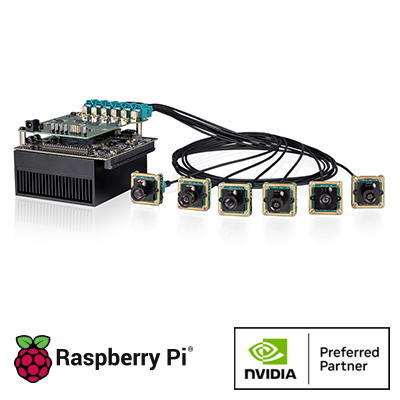

TISとNVIDIAのJetson組込マシンビジョン開発パートナー
TIS社は、NVIDIAJetsonプラットフォームでMIPI CSI-2およびFPDLinkIIIカメラをサポートするためのオープンソースドライバを提供します。また、NVIDIA® Jetson AGX Xavier™に６台のFPD-Link IIIカメラを接続できるハードウェアプラットフォームも提供します。TISのMIPI CSI-2/FPD-Link IIIカメラとJetsonでの組合せでマシンビジョンAIの開発を行えば、大規模なコミュニティ/フォーラム・WEB公開情報にアクセスができ、アルゴからのソフトウェアサポートによって開発が非常にスムーズになります。

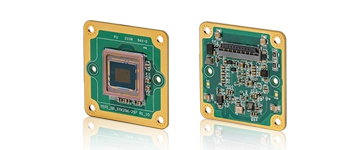

MIPI CSI-2 22Pin センサモジュール
- Raspberry Pi 5/Orin NX/NXP i.MX 8M Plusドライバ有り
- 小型/軽量/ローコスト/量産専用モデル限定
- シンプル最小構成
- 安定長期供給、装置組み込みに最適
- 30×30×6mm
- DFM＝カラー、DMM＝モノクロ
| 商品コード（型番） | 解像度 | フレームレート | センサ型番 | サイズ | シャッター | トリガー | 備考 | |
|---|---|---|---|---|---|---|---|---|
| 1 | DFM36SX297-ML DMM36SX297-ML |
720×540 | 120 | Sony IMX297 | 1/2.9" | global | ○ | |
| 2 | DFM36SX296-ML DMM36SX296-ML |
1440×1080 | 60 | Sony IMX296 | 1/2.9" | global | ○ | |
| 3 | DFM36SX290-ML DMM36SX290-ML |
1920×1080 | 120 | Sony IMX290 | 1/2.8" | rolling | × | |
| 4 | DFM36SX462-ML DMM36SX462-ML |
1920×1080 | 120 | Sony IMX462 | 1/2.8" | rolling | × | |
 5 |
DFM36SR0234-ML DMM36SR0234-ML |
1920×1200 | 120 | AR0234CS | 1/2.6" | global | ○ | 近日発売予定 |
6 |
DFM36SX900-ML DMM36SX900-ML |
2048×1536 | 117 | Sony IMX900 | 1/3.1" | global | ○ | 近日発売予定 |
7 |
DFM36SX568-ML DMM36SX568-ML |
2448×2048 | 79 | Sony IMX568 | 1/1.8" | global | ○ | 近日発売予定 |
8 |
DFM36SR0521-ML DMM36SR0521-ML |
2592×1944 | 60 | AR0521 | 1/2.5" | rolling | ○ | 近日発売予定 |
9 |
DFM36SX415-ML DMM36SX415-ML |
3840×2160 | 50 | Sony IMX415 | 1/2.8" | rolling | × | 近日発売予定 |
10 |
DFM36SR2020-ML DMM36SR2020-ML |
5120×3840 | 30 | AR2020 | 1/1.8" | rolling | ○ | 近日発売予定 |

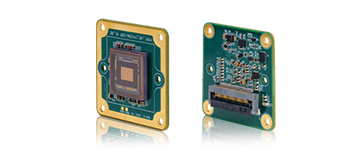

MIPI CSI-2 15Pin ボードカメラ

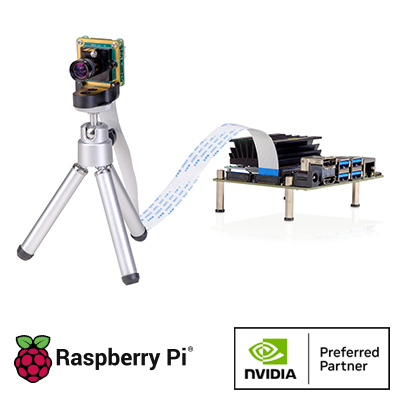

- Raspberry Pi 4 Model B/Jetson Nano/Xavier NXドライバ有り
- 30×30×16.2mm
- DFM＝カラー、DMM＝モノクロ
| 商品コード（型番） | 解像度 | フレームレート | センサ型番 | サイズ | シャッター | トリガー | 備考 | |
|---|---|---|---|---|---|---|---|---|
| 1 | DFM36AX297-ML DMM36AX297-ML |
720×540 | 120 | Sony IMX297 | 1/2.9" | global | ○ | |
| 2 | DFM36AX296-ML DMM36AX296-ML |
1440×1080 | 60 | Sony IMX296 | 1/2.9" | global | ○ | |
| 3 | DFM36AX290-ML DMM36AX290-ML |
1920×1080 | 60 | Sony IMX290 | 1/2.8" | rolling | × | |
| 4 | DFM36AX462-ML | 1920×1080 | 60 | Sony IMX462 | 1/2.8" | rolling | × | |
| 5 | DFM36AX390-ML | 1920×1200 | 25 | Sony IMX390 | 1/2.7" | rolling | × | |
| 6 | DFM36AR0234-ML DMM36AR0234-ML |
1920×1200 | 60 | AR0234CS | 1/2.6" | global | ○ | |
| 7 | DFM36AX335-ML DMM36AX335-ML |
2592×1944 | 30 | Sony IMX335 | 1/2.8" | rolling | × | |
| 8 | DFM36AX415-ML DMM36AX415-ML |
3840×2160 | 50 | Sony IMX415 | 1/2.8" | rolling | × | |

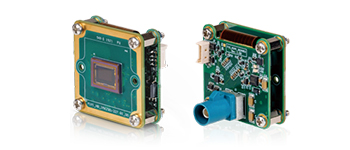

FPD-Link IIIボードカメラ
- 小型/軽量/ローコスト
- デシリアライザーボードのオプション有
- ケーブル長15m対応可
- 30×30×27.5 mm
- DFM＝カラー、DMM＝モノクロ
| 商品コード（型番） | 解像度 | フレームレート | センサ型番 | サイズ | シャッター | トリガー | 備考 | |
|---|---|---|---|---|---|---|---|---|
| 1 | DFM36CX297-ML DMM36CX297-ML |
720×540 | 120 | Sony IMX297 | 1/2.9" | global | ○ | |
| 2 | DFM36CX296-ML DMM36CX296-ML |
1440×1080 | 60 | Sony IMX296 | 1/2.9" | global | ○ | |
| 3 | DFM36CX290-ML DMM36CX290-ML |
1920×1080 | 60 | Sony IMX290 | 1/2.8" | rolling | × | |
| 4 | DFM36CX462-ML | 1920×1080 | 60 | Sony IMX462 | 1/2.8" | rolling | × | |
| 5 | DFM36CX390-ML | 1920×1200 | 50 | Sony IMX390 | 1/2.7s" | rolling | × | |
| 6 | DFM36CR0234-ML DMM36CR0234-ML |
1920×1200 | 100 | AR0234CS | 1/2.6" | global | ○ | |
| 7 | DFM36CX335-ML DMM36CX335-ML |
2592×1944 | 30 | Sony IMX335 | 1/2.8" | rolling | × | |
| 8 | DFM36CX415-ML DMM36CX415-ML |
3840×2160 | 30 | Sony IMX415 | 1/2.8" | rolling | × | |
▲タブのトップへ戻る

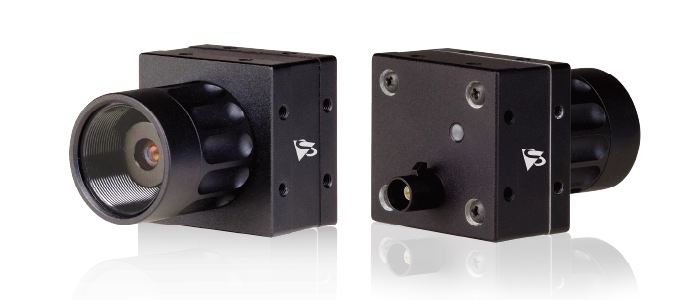

GMSL2 IP67カメラ Acubaシリーズ
- Neousys technology（NRU-160-AWP、NRU-51V）と互換性有り
- ConnectTech（Rudi-NX）と互換性有り
- 外部トリガー入力に対応
- IP67対応FAKRAコネクタケーブル15mあり
- AcC＝カラー、AcM＝モノクロ
| 商品コード（型番） | 解像度 | フレームレート | センサ型番 | サイズ | シャッター | トリガー | 備考 | |
|---|---|---|---|---|---|---|---|---|
1 |
AcC36DR0234 AcM36DR0234 |
1920×1200 | 100 | AR0234CS | 1/2.6" | global | ○ | 近日発売予定 |
2 |
AcC36DX900 AcM36SX900 |
2048×1536 | 117 | Sony IMX900 | 1/3.1" | global | ○ | 近日発売予定 |
3 |
AcC36DX568 AcM36DX568 |
2448×2048 | 48 | Sony IMX568 | 1/1.8" | global | ○ | 近日発売予定 |
4 |
AcC36DR2020 AcM36SD2020 |
5120×3840 | 15 | AR2020 | 1/1.8" | rolling | ○ | 近日発売予定 |

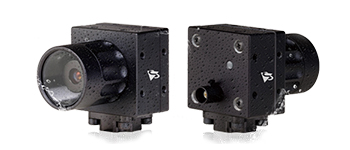

FPD-Link III IP67ハウジングカメラ
- 防水防塵小型で低価格
- 36×36×60.3 mm（レンズチューブ内径21mm）
- IP67対応FAKRAコネクタケーブル15mあり
- カメラには外部電源不要、複数台制御可
- DFK＝カラー、DMK＝モノクロ
| 商品コード（型番） | 解像度 | フレームレート | センサ型番 | サイズ | シャッター | トリガー | 備考 | |
|---|---|---|---|---|---|---|---|---|
| 1 | DFK36CX297-I67 DMK36CX297-I67 |
720×540 | 120 | Sony IMX297 | 1/2.9" | global | ○ | |
| 2 | DFK36CX296-I67 DMK36CX296-I67 |
1440×1080 | 60 | Sony IMX296 | 1/2.9" | global | ○ | |
| 3 | DFK36CX290-I67 DMK36CX290-I67 |
1920×1080 | 60 | Sony IMX290 | 1/2.8" | rolling | × | |
| 4 | DFK36CX462-I67 | 1920×1080 | 60 | Sony IMX462 | 1/2.8" | rolling | × | |
| 5 | DFK36CX390-I67 | 1920×1200 | 50 | Sony IMX390 | 1/2.7" | rolling | × | |
| 6 | DFK36CR0234-I67 DMK36CR0234-I67 |
1920×1200 | 100 | AR0234CS | 1/2.6" | global | ○ | |
| 7 | DFK36CX335-I67 DMK36CX335-I67 |
2592×1944 | 30 | Sony IMX335 | 1/2.8" | rolling | × | |
| 8 | DFK36CX415-I67 DMK36CX415-I67 |
3840×2160 | 30 | Sony IMX415 | 1/2.8" | rolling | × | |
▲タブのトップへ戻る

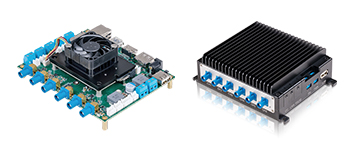

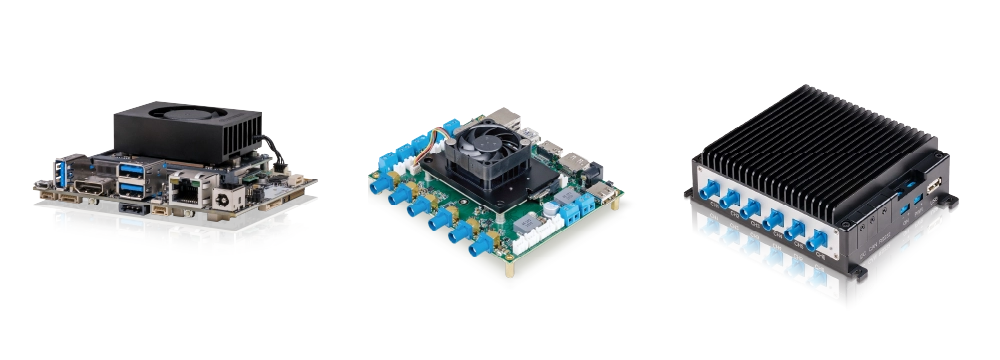

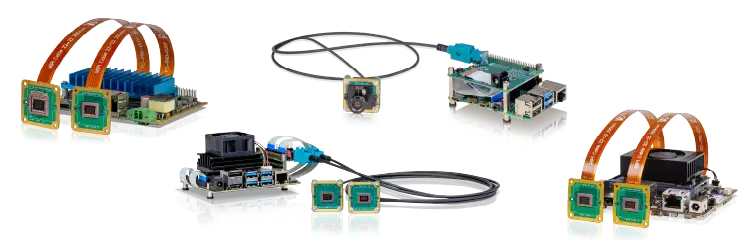

NVIDIA Jetsonリファレンスデザイン
- エッジAIをNVIDIAで加速
- MIPI CSI-2、FPD-LINK III、GMSL2インターフェース
- Jetson Orin NX/Nano対応
- 36S（22pin）、36Cに対応
- ６台までのマルチカメラに対応
- IC Imaging Control4.0/libcamera/libargus/Gstreamer
| モデル | ハウジング | 対応Jetson | OS | キャリアボード | インターフェース | 対応カメラ | 接続台数 |
|---|---|---|---|---|---|---|---|
| CBM-NVA-XXX | 無し | Orin Nano Orin NX |
Jetpack | JNX42 | MIPI CSI-2（22Pin） | 36S | ２～４ |
| CBB 6-JX-FPD | 無し | Xavier NX | Jetpack | CBB 6-JX-FPD | FPD-LINK III | 36C | １～６ |
| CBH 6-JX-FPD | 有り | Xavier NX | Jetpack | CBH 6-JX-FPD | FPD-LINK III | 36C | １～６ |

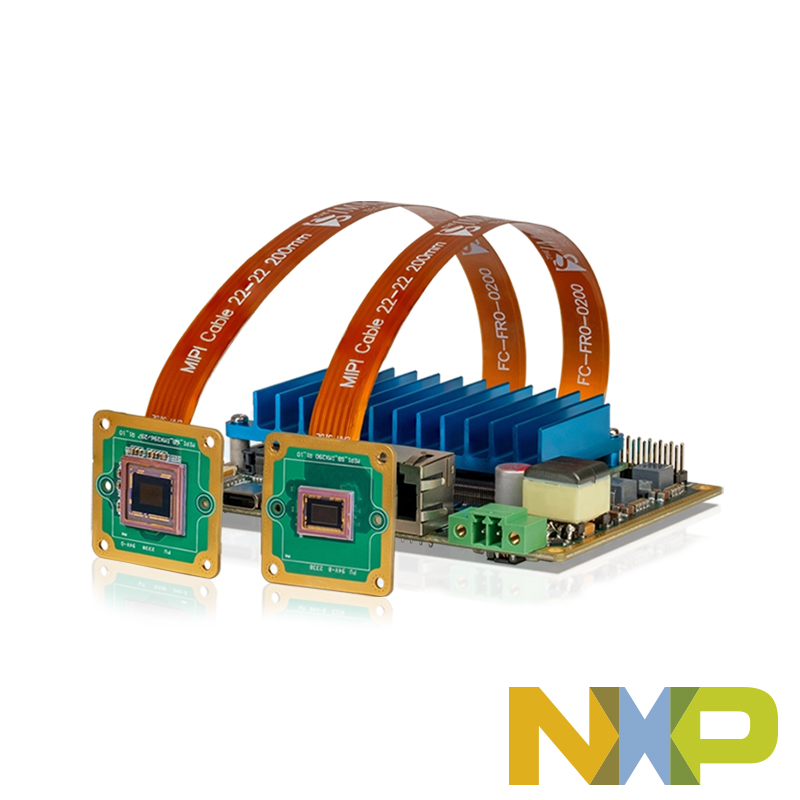

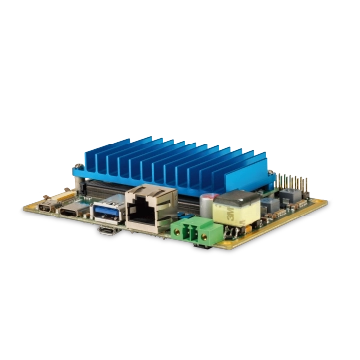

NXP i.MX 8M Plusリファレンスデザイン
- 長い製品ライフサイクル、組込量産に最適
- MIPI CSI-2、FPD-LINK III、GMSL2インターフェース
- Toradex Verdin NXP i.MX 8M Plusに対応
- 36S（22pin）に対応
- １～２台のマルチカメラに対応
- IC Imaging Control4.0/libcamera/libargus/Gstreamer
| モデル | ハウジング | 対応プロセッサー | OS | キャリアボード | インターフェース | 対応カメラ | 接続台数 |
|---|---|---|---|---|---|---|---|
| CBM-TDX-XXX | 無し | iMX8M Plus | Yocto | CBM-TDX-V-I8P-8-32-PW | MIPI CSI-2（22Pin） | 36S | １～２ |

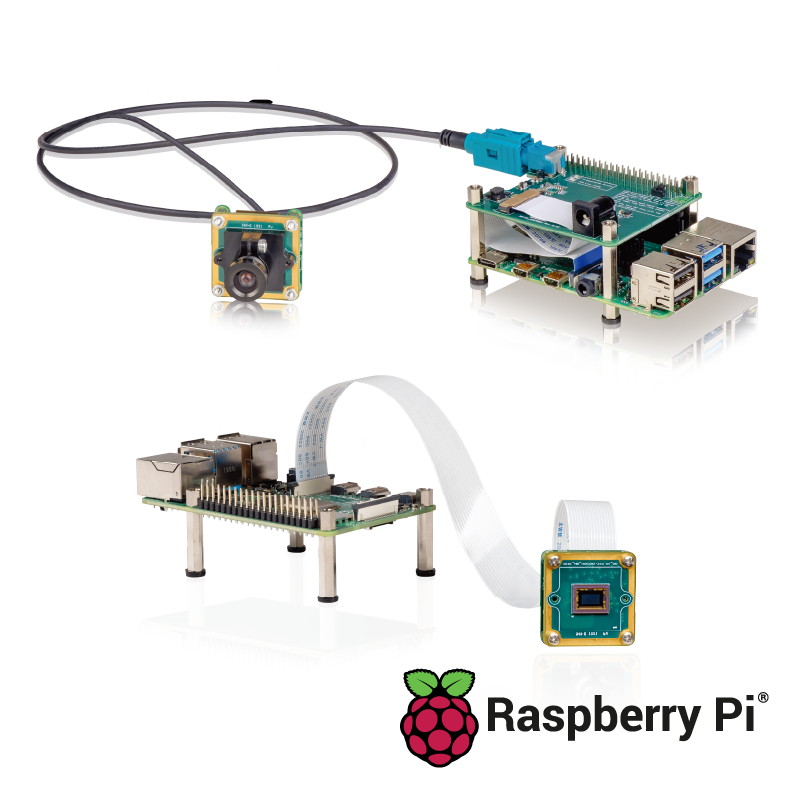

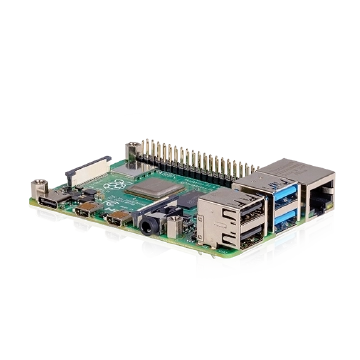

Raspberry Pi 5プラットフォーム
- コストが最適化された汎用性の高いラズパイ5
- USB3Vision、GigEVision、MIPI CSI-2に対応
- Toradex Verdin NXP i.MX 8M Plusに対応
- 36S（22pin）に対応
- １～４台のマルチカメラに対応
- IC Imaging Control4.0/libcamera/libargus/Gstreamer
| モデル | ハウジング | 搭載プロセッサー | OS | キャリアボード | インターフェース | 対応カメラ | 接続台数 |
|---|---|---|---|---|---|---|---|
| Raspberry Pi 5 | 無し 有り |
Cortex-A76 | Raspberry Pi OS （64-bit） |
Raspberry Pi 5 | USB3.0 GigE MIPI CSI-2（22Pin） |
37U / 32U / 47G / 36S（※） | １～４ |
（※）一部モデルのみ
▲タブのトップへ戻る

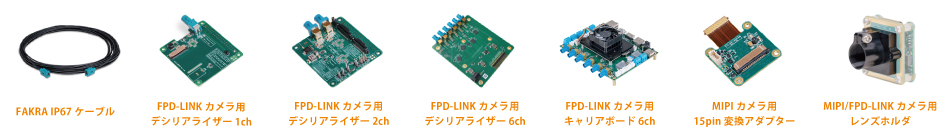

オプション
- Linux、Disk Images、ドライバ、gstreamerソースコード標準品付属
| 商品コード（型番） | 内容 | 接続先 | 対応カメラ | |
|---|---|---|---|---|
 |

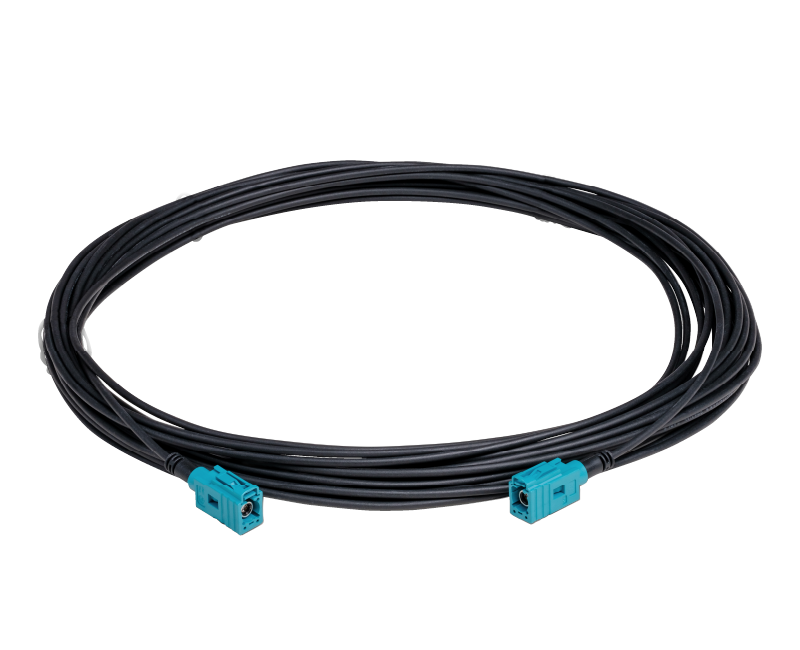

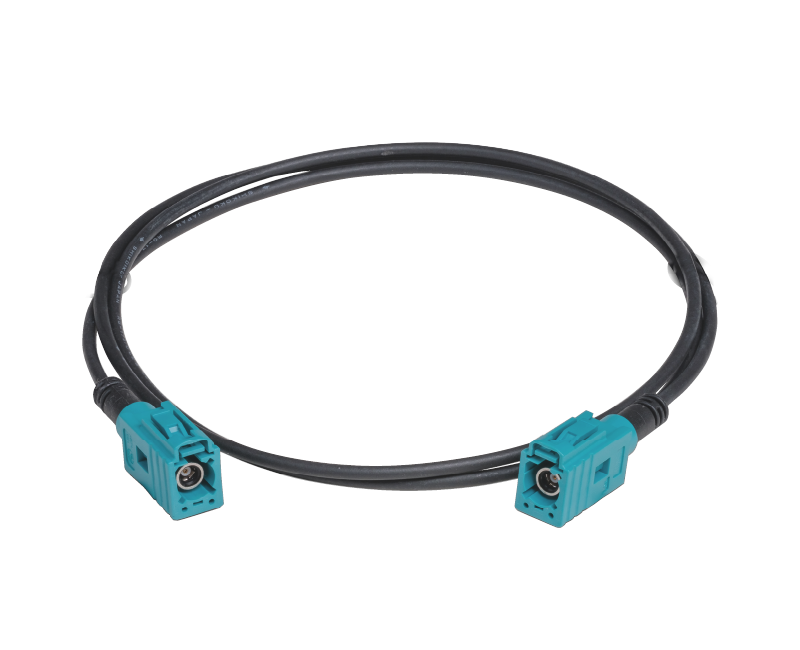

CA-FAKRA-IP67-1m | FAKRA IP67ケーブル1m | GMSL2 / FPD-Link IIIカメラ | 36C-I67 / 36C-ML / 36D |
 |
CA-FAKRA-IP67-15m | FAKRA IP67ケーブル15m | GMSL2 / FPD-Link IIIカメラ | 36C-I67 / 36C-ML / 36D |
 |

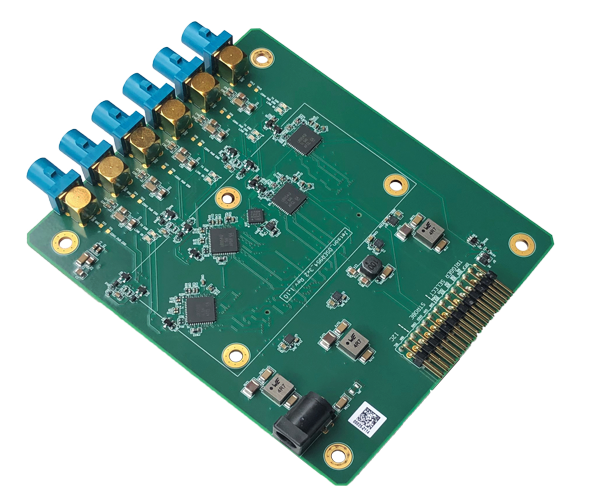

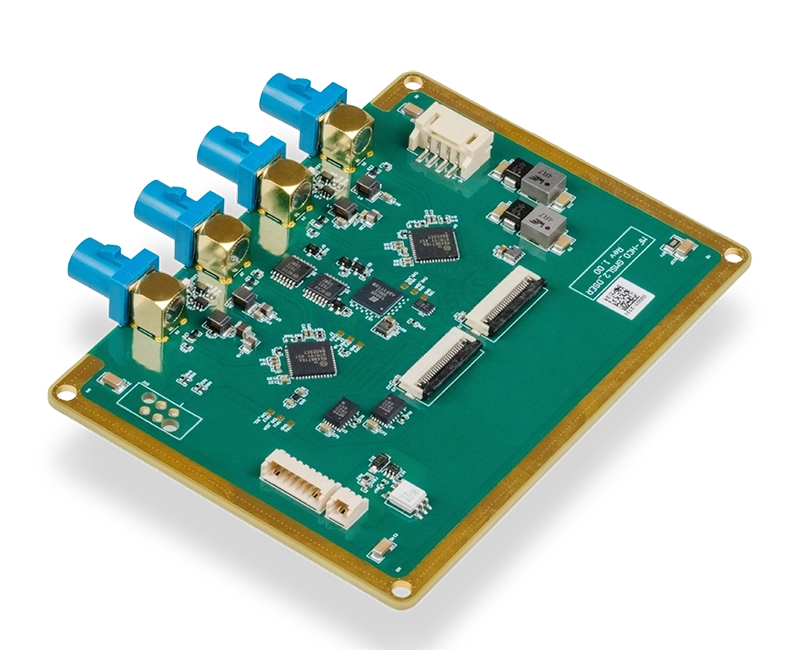

MDSER-GMSL2-4CH | GMSL2カメラ用デシリアライザー４ch 22pin ×2 | Orin Nano / Orin NX / NXP | 36C-I67 / 36C-ML / 36D |
|

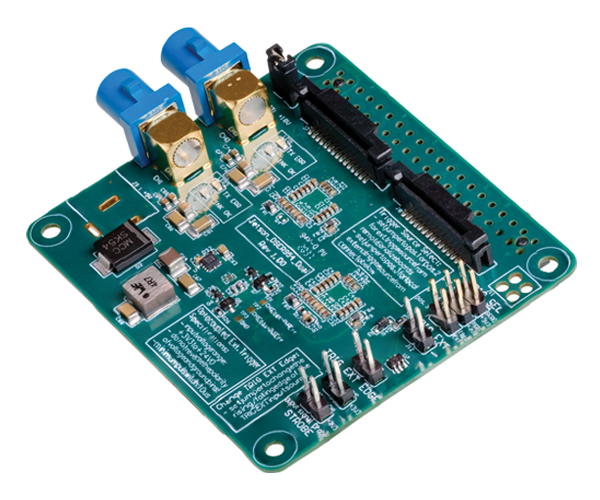

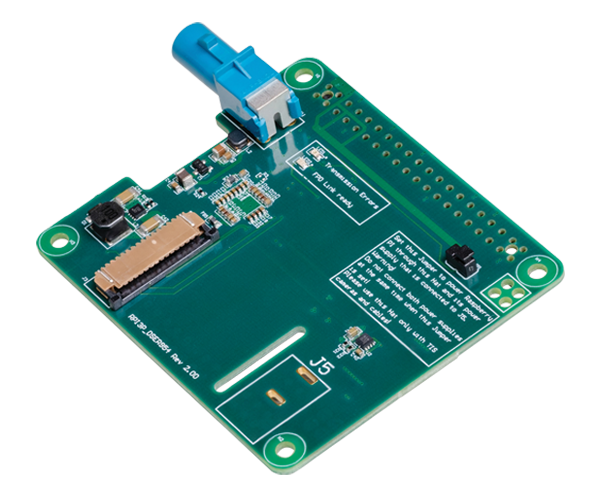

MDSER-FPD-4CH | FPD-LINKカメラ用デシリアライザー４ch 22pin ×2 | Orin Nano / Orin NX / NXP | 36C-I67 / 36C-ML / 36D |
 |

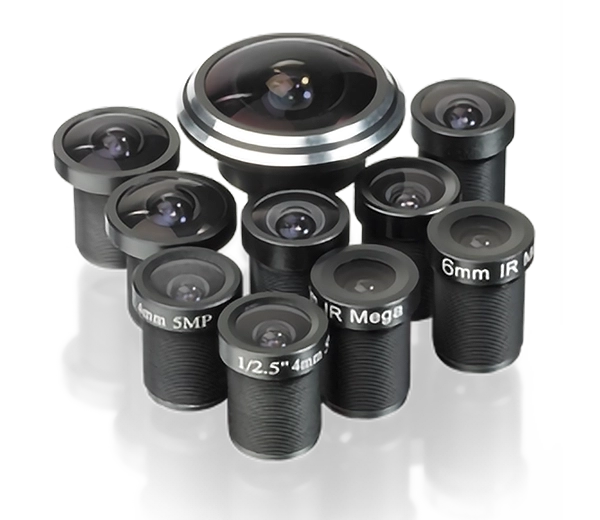

TBLxxx / TBNxxx | M12マウントミニレンズ | カメラ | 36C-I67 / 36C-ML / 36D |
 |
TLH 10-M | MIPI/FPD-LINKカメラ用レンズホルダ | センサモジュール/ボードカメラ | 36C-ML / 36S-ML |
 |

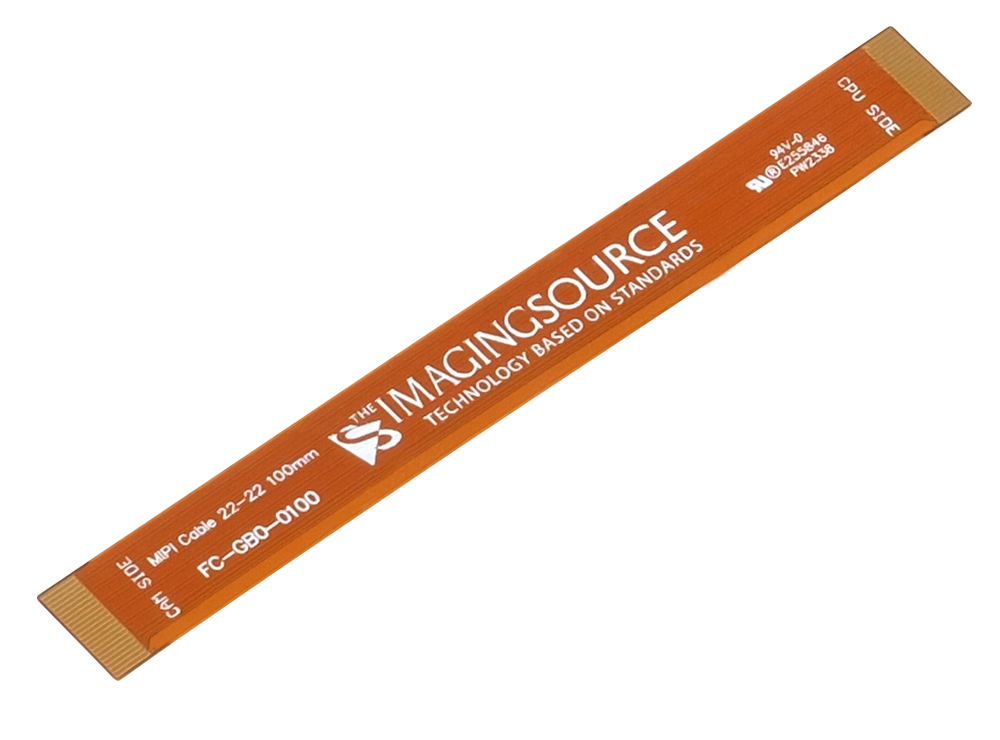

CA-FPC-22P-22P/0.10 | MIPIフラットケーブル22-22 0.1m | センサモジュール/ボードカメラ | 36S-ML |
 |

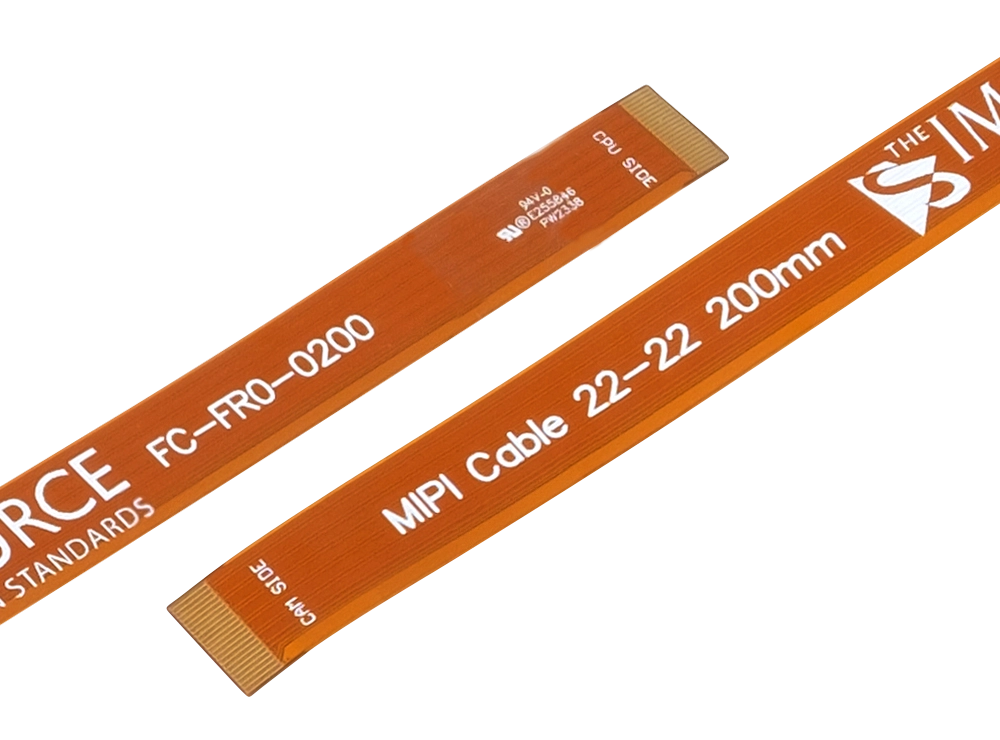

CA-FPC-22P-22P/0.20 | MIPIフラットケーブル22-22 0.2m | センサモジュール/ボードカメラ | 36S-ML |
 |

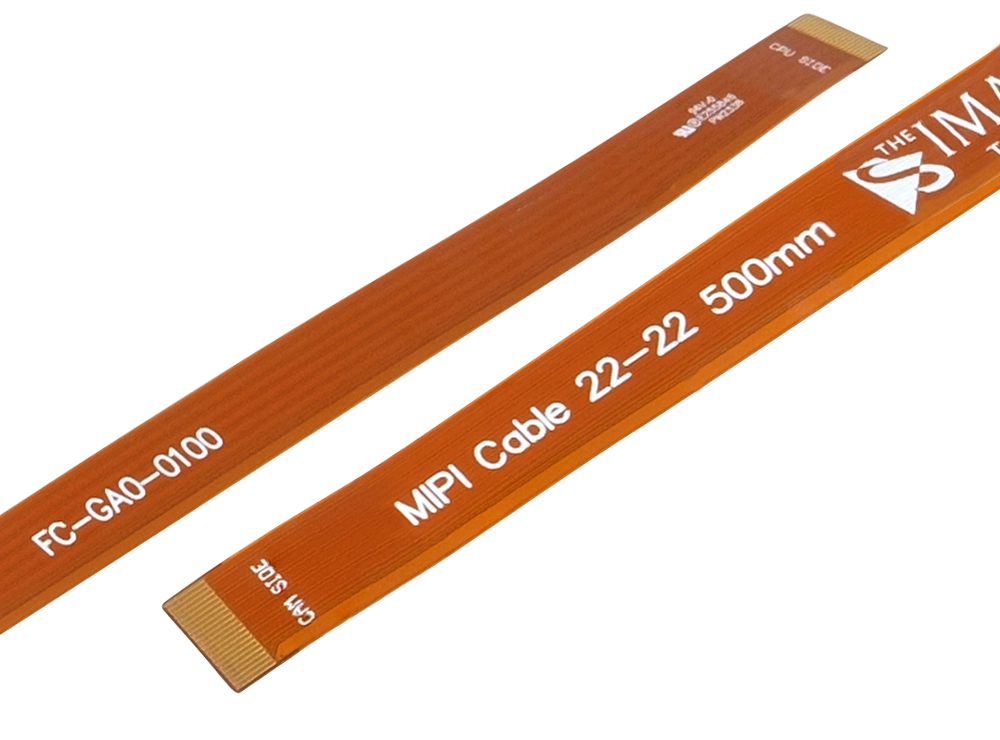

CA-FPC-22P-22P/0.50 | MIPIフラットケーブル22-22 0.5m | センサモジュール/ボードカメラ | 36S-ML |
