溶接温度イメージ計測用サーマルカメラ

製品名

XIR-1800

HDR+のSWIRカメラで溶接状況を可視化し、温度やメルトプールサイズ等を測定

point
  • SWIR HDR120+dbで強い光やヒュームを放つ溶接状況を可視化
  • 温度及び空間キャリブレーション済み
  • 従来の溶接カメラより溶接部の高い視認性
  • メルトプールサイズや温度イメージを測定
  • 小型、軽量 + 保護ハウジング
  • 溶接用途に特化した多機能計測ソフトウェアWeldStudio Pro™付属
  • Weld SDKを用いてソフトウェアの開発も可能(オプション)
  • PoE対応のGigEインタフェイスはケーブル1本で延長が可能

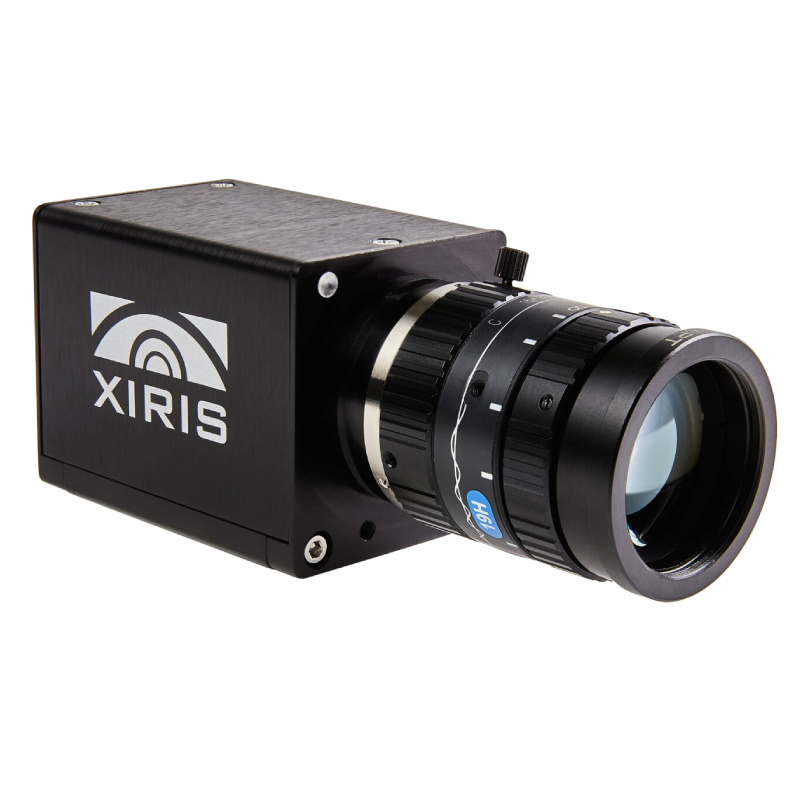

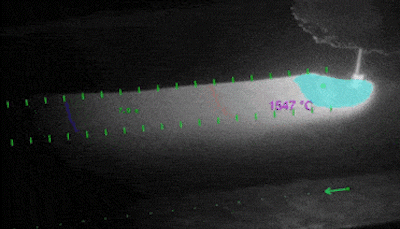

Xiris Automation社のXIR-1800は、独自開発のSWIR HDR+により強い光やヒュームを放つ溶接状況もきれいに可視化し、溶接温度イメージの計測と観察が行えるサーマルカメラです。

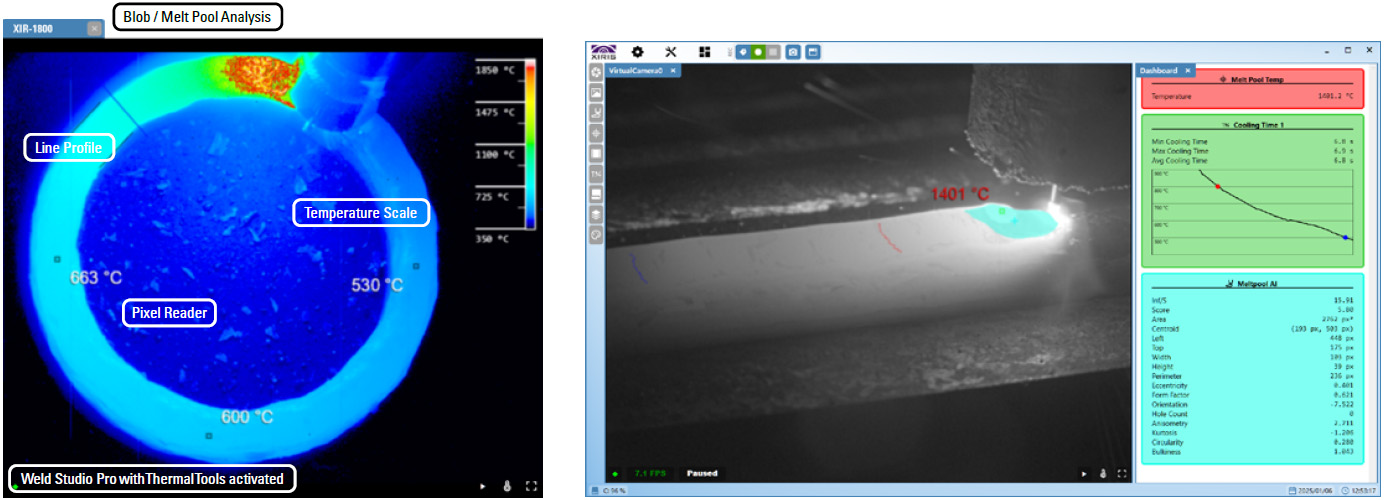

金属の放射率の変化に比較的影響が少ないSWIR領域の波長を使うことで温度測定も可能となっています。レンズのない状態で40×43×66mmと小型で、140gという軽量なカメラです。専用のソフトウェアは溶接状況をリアルタイムで可視化し、自動セグメンテーション、メルトプールのサイズや温度、加工幅など様々な表示・計測機能を備えています。

サイズ 幅40 × 高さ43 × 奥行66mm(カメラ本体・レンズなし)
幅52 × 高さ56.6 × 奥行226.7mm(ハウジング)
重量 140g(カメラ本体・レンズなし)
600 ~ 800g(カメラ本体 + レンズ + ハウジング ※レンズによって重量が異なります)
センサ 1インチ InGaAs 15μmピクセルピッチ HDR SWIR
ダイナミックレンジ SWIR 最大120+dB
解像度 640 × 512
レンズマウント CSマウント、Cマウント(5mmスペーサー使用)
画像データ諧調 14bit(温度データ時16bit)
測定温度レンジ 350 ~ 1500℃:温度校正レンジ
250 ~ 1800℃:温度検出レンジ
(カスタム温度レンジはご相談ください)
シャッター時間 10μ秒 ~ 5m秒 露光
フレームレート 最速180fps @ フル解像度
最速1000fps @ AOI時
選択レンズ 35mm , 50mm(75mm等その他のレンズはご相談ください)
※温度測定用にキャリブレーションするレンズを1本選択
動作環境温度 ~ 35℃(冷却プレートなし)
~ 80℃(付属ハウジング+冷却プレート+空冷/水冷)
80℃以上(別途特注ハウジング+水冷をご検討ください)
動作環境湿度 20~90%(結露ないこと)
コネクタ ロッキングRJ45(GigE)
ヒロセ HR10A-10R-12P(73)
電源 PoE 又は 12V(最大7Wの消費量)
ソフトウェア WeldStudio Pro™
環境対応 IP54(保護ハウジング無し時)
保護ハウジング 冷却プレート内蔵(空冷又は水冷)・設置環境によって使用可能
コンプライアンス CE , FCC-B , RoHS
API Weld SDK™(オプション)C++ , .NET/ Win or Linx OS
標準レンズ仕様(選択)
WD F=35mm FOV F=50mm FOV F=75mm FOV
100mm 32 × 26mm 11 × 8mm N/A
200mm 59 × 48mm 30 × 24mm 19.5 × 16mm
300mm 88 × 70mm 48 × 38mm 33 × 26mm
400mm 116 × 93mm 48 × 38mm 46 × 37mm
500mm 143 × 114mm 85 × 68mm 59 × 47mm

※ 他のレンズ焦点距離・視野をご希望の際はご相談ください

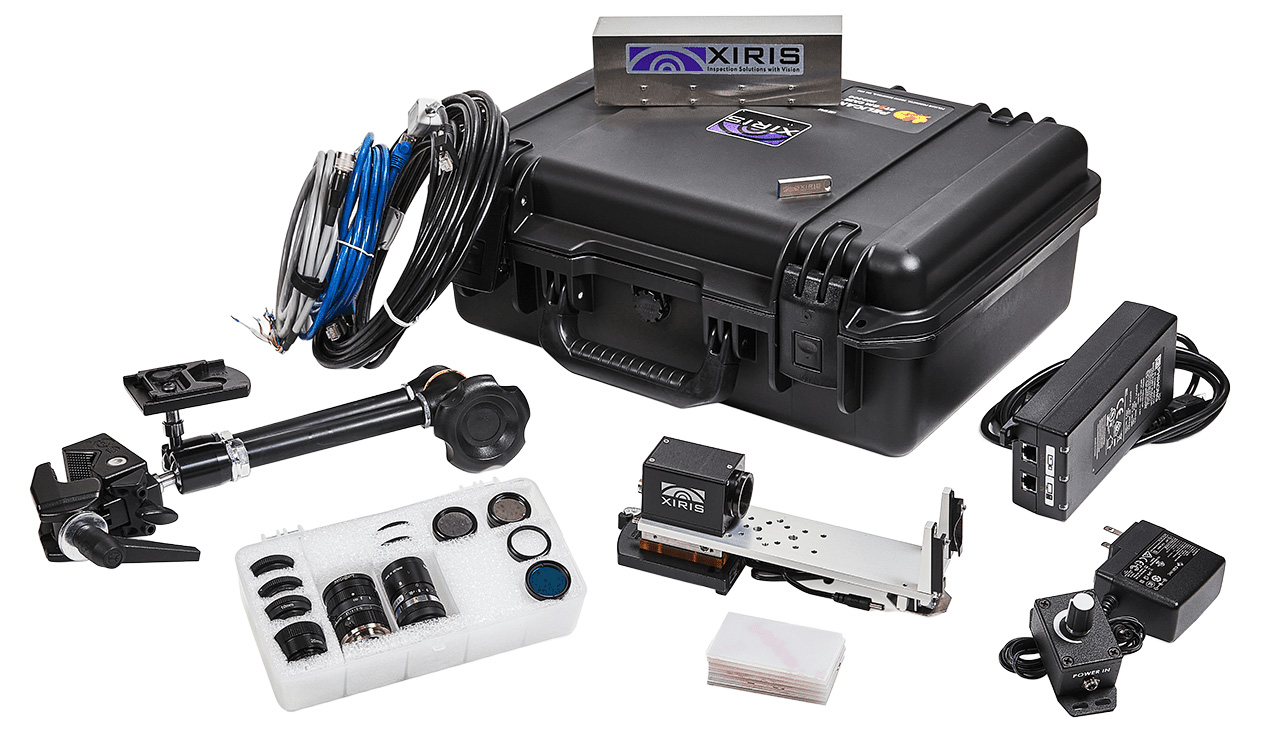

構成品目

XIR-1800サーマルカメラにはカメラ本体に加え、保護ハウジング、マウント、PoEインジェクター・アダプター、GigEケーブル(10m)、位置合わせ用照明(ハウジングに付属)、レンズ(選択:F=35mm、F=50mm、F=75mm)、フィルタ、カメラ用マルチジョイントアーム、冷却用チューブ、WeldStudio Pro™ソフトウェア+ドングルKey、専用ケースなど一式がセットになっています。

またアドオンで、OPCサーバー用のUAクライアント、Modbus TCP、TwinCAT用のBeckhoff ADSインタフェイス、アナログインタフェイス・モジュールなどを追加することも可能です。

使用用途

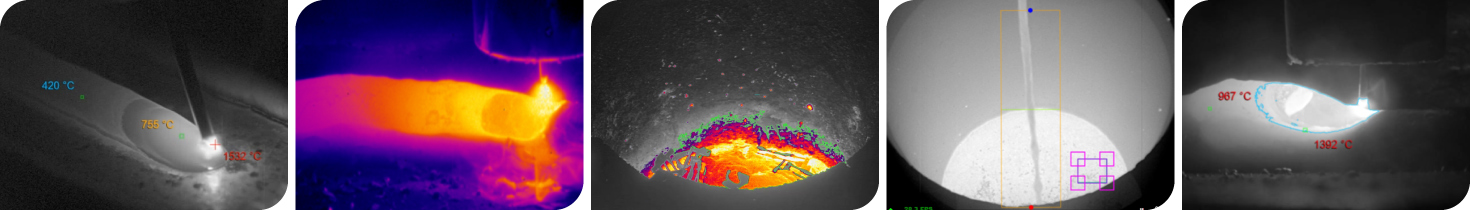

溶接池温度計測、溶接池サイズ計測、溶融池温度計測、溶融池サイズ計測、メルトプール温度計測、メルトプール測定、溶接可視化、溶接数値化などにご利用いただけます。

▲タブのトップへ戻る

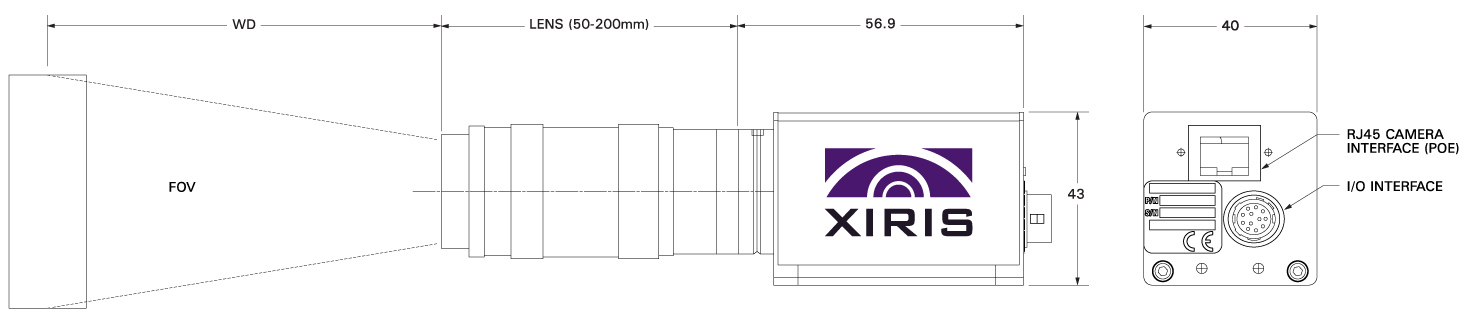

XIR-1800カメラの寸法図

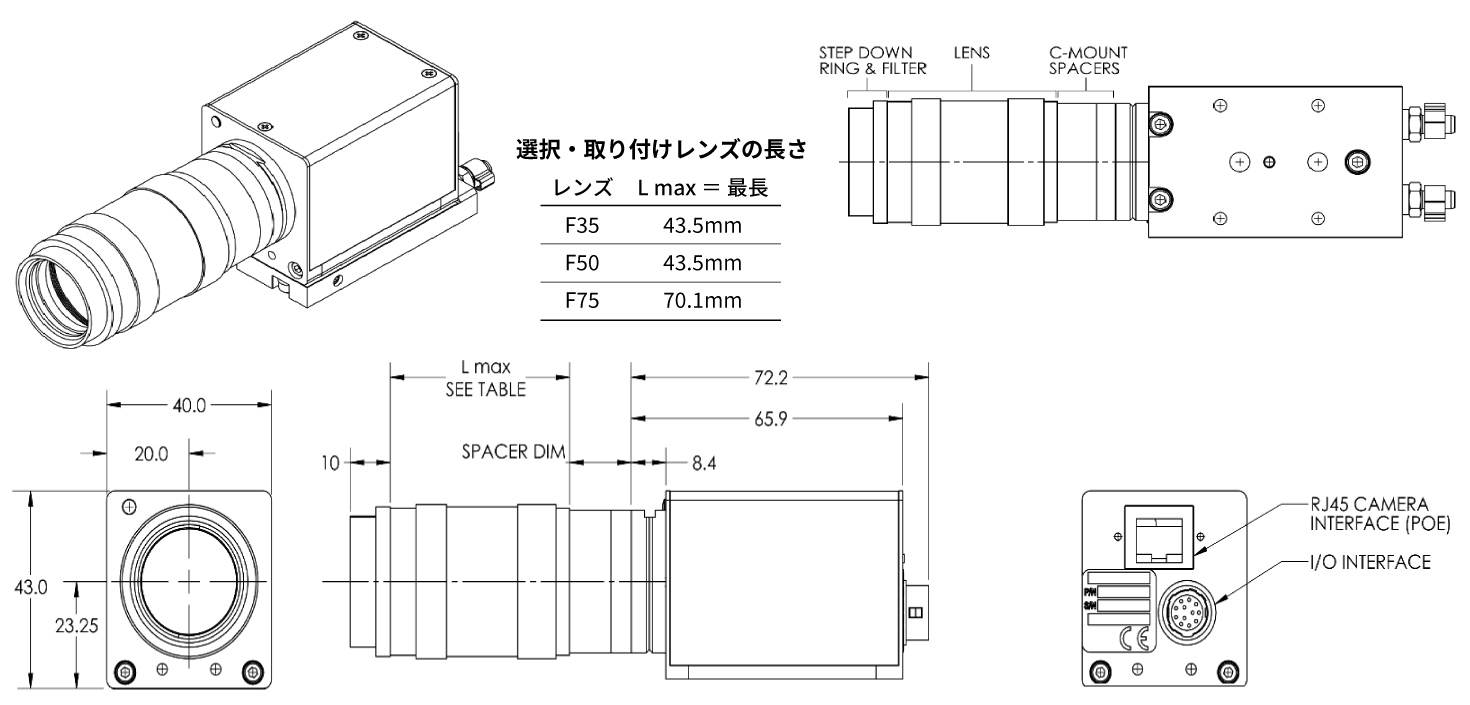

選択・取り付けレンズ別の長さ

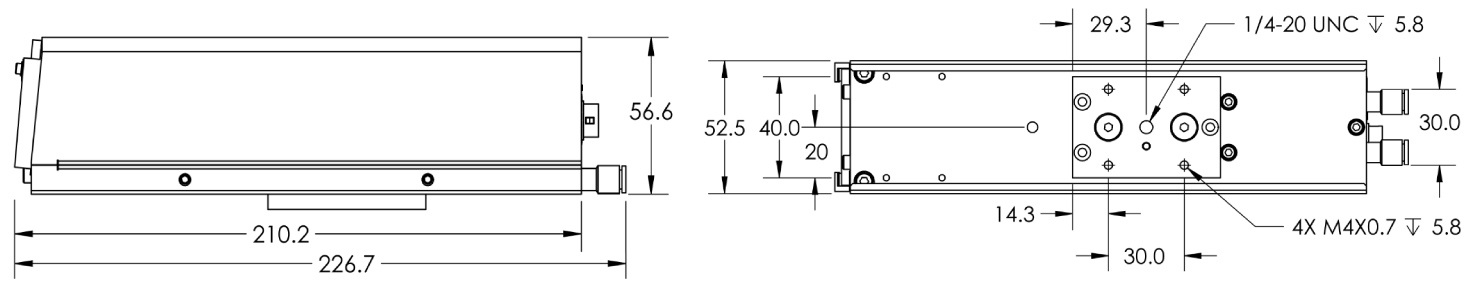

XIR-1800カメラ + 保護ハウジングの寸法図

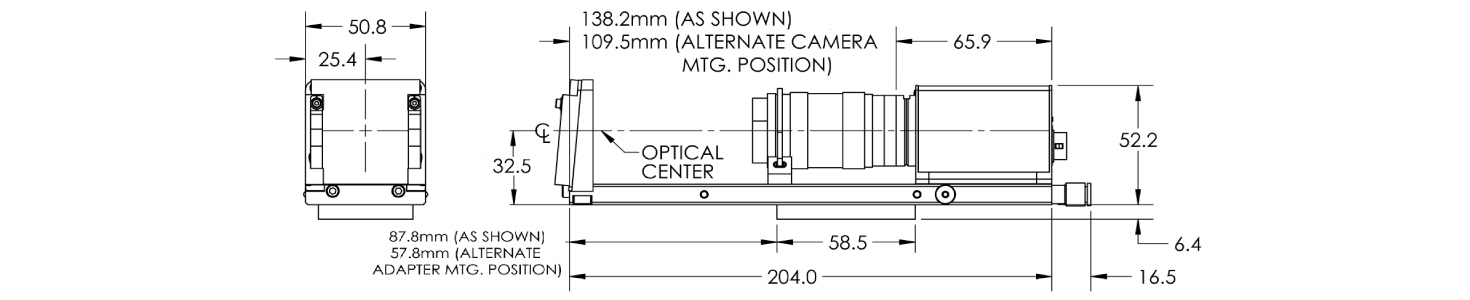

XIR-1800カメラ + 保護ハウジングのカバーを外した断面図
▲タブのトップへ戻る

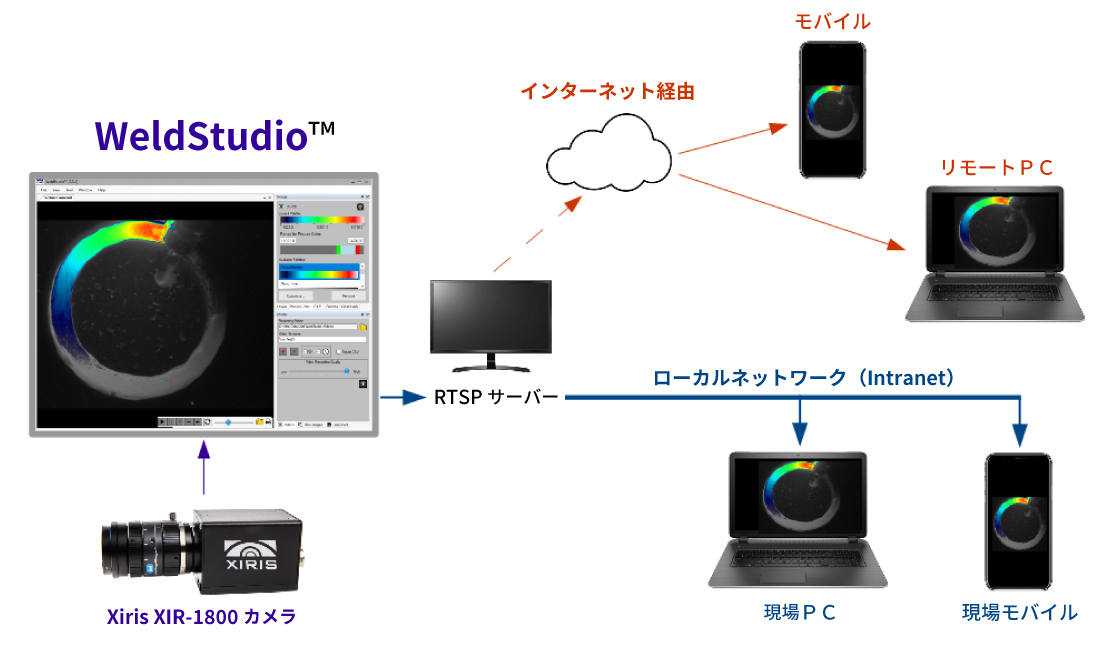

RTSP(リアルタイムストリーミングプロトコル)は、圧縮技術を用いてネットワーク帯域幅の要件を最小限に抑え、共有ネットワーク上でビデオをストリーミングするためのネットワーク制御プロトコルです。

RTSPは、付属のWeldStudio™ソフトウェアユーティリティのアドオンとして利用可能で、カメラ画像とビデオを適切なプレーヤーアプリケーションを使用して共有ネットワーク経由でリモート監視ができるようになります。ビデオストリーミングは、ローカルネットワーク上またはVPN仮想プライベートネットワークを使用したインターネット経由で行うことができます。

システム構成
▲タブのトップへ戻る
▲タブのトップへ戻る
  商品コード(型番) 構成/内容 価格
カメラ 880-02032 XIR-1800 HDR SWIRカメラキット お問い合わせ
レンズ 880-02021 SWIRレンズキット(F=35mmレンズ + F=50mmレンズ + 各種フィルター) お問い合わせ
891-9520-3 SWIRレンズ(F=75mm) お問い合わせ
504-XIR-180 温度校正 + 選択レンズでの空間キャリブレーション お問い合わせ
オプション 202-DNG-002 Cマウント・2×拡大レンズ お問い合わせ
880-02271 Cマウント・レンズスペーサー お問い合わせ
897-WSP-OPC-3PER OPCサーバー用 クライアントUA お問い合わせ
897-WSP-MBS-3PER Modbus TCP お問い合わせ
897-WSP-ADS-3PER TwinCAT用Beckhoff ADSインタフェイス お問い合わせ
880-01301 アナログインタフェイス・モジュール お問い合わせ
SDK 895-WSK-XXX Weld SDK™ソフトウェア開発キット お問い合わせ

▲タブのトップへ戻る
アプリケーション
HFチューブミル用溶接前検査システム XIR-HFPW Xiris Automation チューブ・パイプ溶接ビード計測検査・監視システム WI-2200/WI-3000 Xiris Automation 溶接計測用マイクロフォン WeldMic Xiris Automation サーモグラフィUSB2.0カメラ PI/Xiシリーズ Optris 3D溶接ビード検査ソリューション JOSY SmartRay
