TIS社製 USBカメラ専用
USB to HDMIコンバータ
製品名
DFG/USBtoHDMI
製品名
DFG/USBtoHDMI

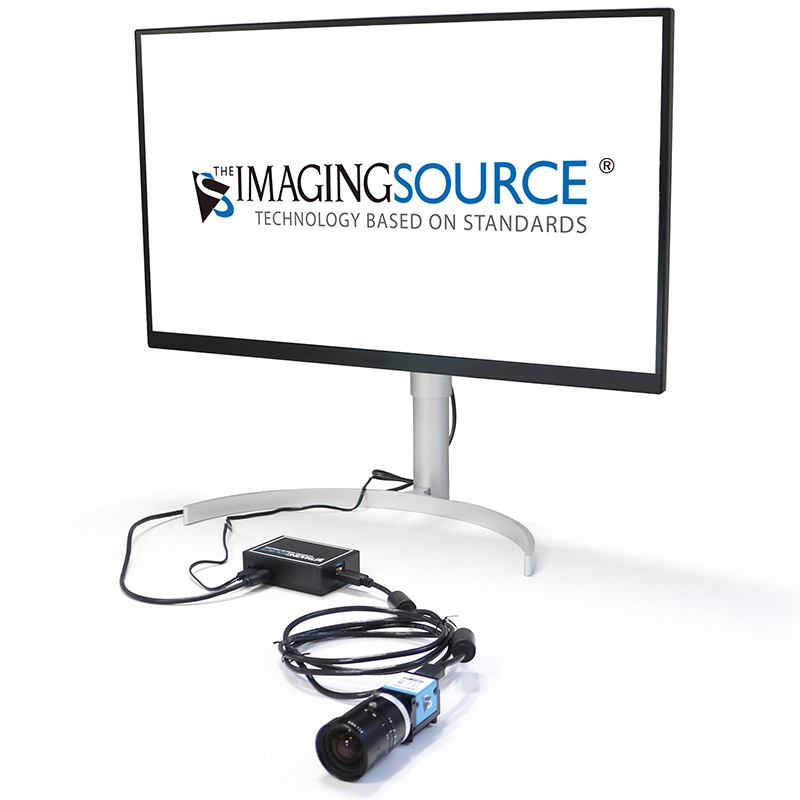

産業用カメラの映像をPCレスで見る
- DFG/USBtoHDMIにUSBカメラとモニタを接続するだけの簡単設置
- コンバータの電源を入れるだけでライブ映像簡単表示
- USBバスパワーで動作するため配線がすっきり
- 持ち運びが簡単な手のひらサイズ（29mm×63mm×95mm/233g）
- ソフトのインストールなど面倒な操作は不要
- VGA（640×480）～最大４Ｋ（3840×2160）の解像度のUSBカメラに対応
- カメラに外部トリガー入力可
ストロボ照明と同期撮影で瞬間の映像をモニタ表示

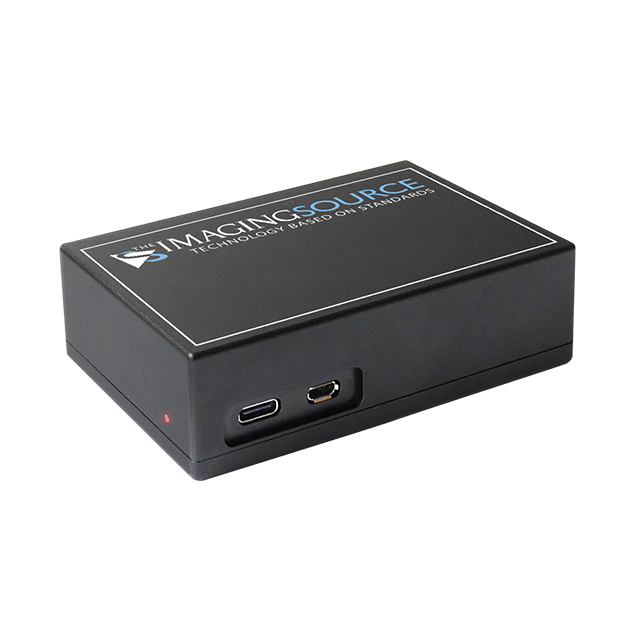

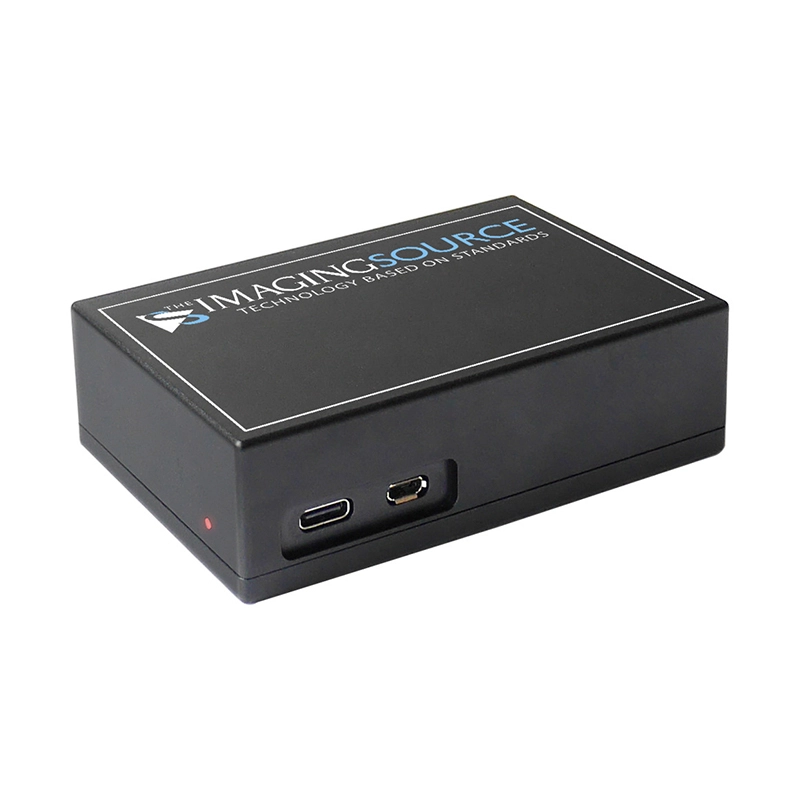

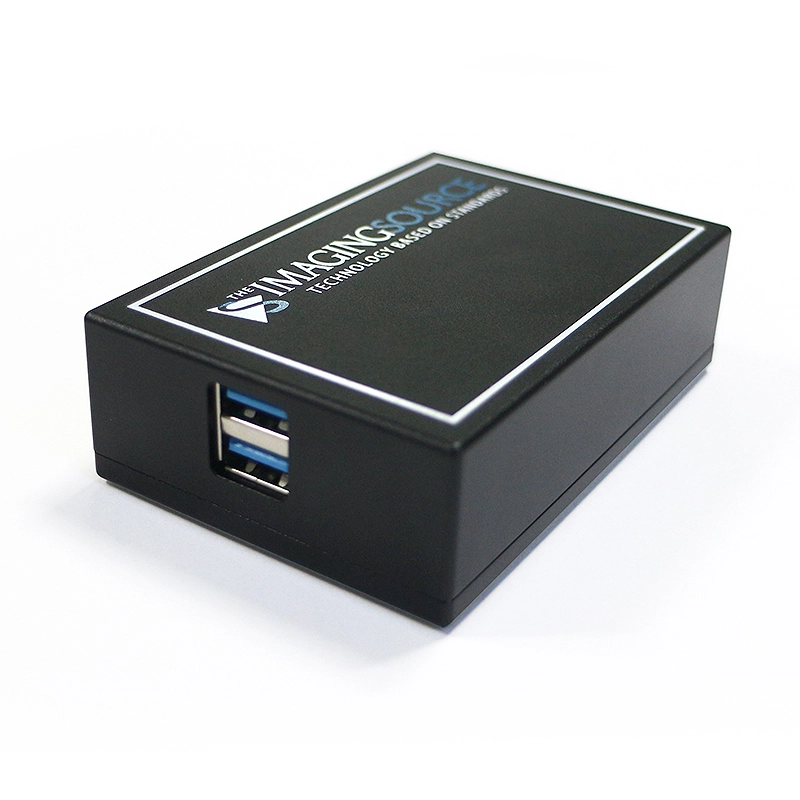

DFG/USBtoHDMIは、The Imaging Source社のUSBカメラをHDMI出力変換するためのコンバータです。
コンバータに直接USBキーボードを接続して露光時間、ゲイン、フレームレート、ホワイトバランスを変更することができ、カメラの設定はコンバータ内に保存されます。PCなしでHDMIケーブルをモニタに直結するだけなので、難しい設定などいらず、簡単にカメラの映像をモニタで確認できます。
４つの特徴
・コンバータの電源ONですぐにライブ映像表示
・パソコン＆面倒なソフトウェアの操作は不要
・静止画をUSBメモリに保存も可能
・１インチ/４Ｋカメラ等豊富なラインナップ
・パソコン＆面倒なソフトウェアの操作は不要
・静止画をUSBメモリに保存も可能
・１インチ/４Ｋカメラ等豊富なラインナップ
カメラの制御も可能
・コンバータにキーボード接続で簡単操作
・ホワイトバランスなどの画質調整が可能
・オーバーレイ表示＆デジタルズームも可能
・外部トリガーで静止画の画面表示も可能
・ホワイトバランスなどの画質調整が可能
・オーバーレイ表示＆デジタルズームも可能
・外部トリガーで静止画の画面表示も可能
| 商品コード（型番） | DFG/USBtoHDMI |
|---|---|
| 対応USBデバイス | The Imaging Source社の33U/37U/38Uシリーズのカメラ |
| 入力 | USB3.0 Type A |
| 解像度＠リフレッシュレート（最大） | 3840 × 2160（4K：8.3MP） ＠ 15fps 1920 × 1080（フルHD：2.1MP） ＠ 60fps |
| 出力 | HDMI |
| 電源 | 4.75 VDC ～ 5.25 VDC（USB 3.0 Type C給電） |
| 消費電力 | 3,000 mA ＠ 5 VDC |
| 設定ポート | USB3.0 Type A |
| 寸法/重量 | H：29mm × W：63mm × L：95mm / 233g |
| 使用環境温度 | 0～45℃（動作時）、-20～60℃（保管時） |
| 環境湿度 | 20～80 %（動作時）、～95%（保管時） 結露しない事 |
▲タブのトップへ戻る
▲タブのトップへ戻る
DFK33Uシリーズ
- UVC / USB3Vision / Directshow対応
- Pregius / STARVIS / PYTHON / Aptinaセンサ
- 高速FPGA搭載
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード （型番） |
商品コード （型番） |
フォーマット | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |||||
| 1 | DFK33UX287 DMK33UX287 |
カラー モノクロ |
0.4MP | 720 × 540 | 539 | Pregius | IMX287 | 1/2.9" | 6.9μm | global | ||
| 2 | DFK33UP1300 DMK33UP1300 |
カラー モノクロ |
1.3MP | 1280 × 1024 | 210 | Python | 1300 | 1/2" | 4.8μm | global | ||
| 3 | DFK33UX273 DMK33UX273 |
カラー モノクロ |
1.6MP | 1440 × 1080 | 238 | Pregius | IMX273 | 1/2.9" | 3.45μm | global | ||
| 4 | DFK33UX462 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX462 | 1/2.8" | 2.9μm | rolling | ||
| 5 | DFK33UX290 DMK33UX290 |
カラー モノクロ |
2.1MP | 1920 × 1080 | 143 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling | ||
| 6 | DFK33UX249 DMK33UX249 |
カラー モノクロ |
2.3MP | 1920 × 1200 | 48 | Pregius | IMX249 | 1/1.2" | 5.86μm | global | ||
| 7 | DFK33UX174 DMK33UX174 |
カラー モノクロ |
2.3MP | 1920 × 1200 | 160 | Pregius | IMX174 | 1/1.2" | 5.86μm | global | ||
| 8 | DFK33UR0234 DMK33UR0234 |
カラー モノクロ |
2.3MP | 1920 × 1200 | 100 | CMOS | AR0234 | 1/2.6" | 3μm | global | ||
| 9 | DFK33UX252 DMK33UX252 |
カラー モノクロ |
3.1MP | 2048 × 1536 | 120 | Pregius | IMX252 | 1/1.8" | 3.45μm | global | ||
| 10 | DFK33UX265 DMK33UX265 |
カラー モノクロ |
3.1MP | 2048 × 1536 | 60 | Pregius | IMX265 | 1/1.8" | 3.45μm | global | ||
 11 |
DFK33UX547 DMK33UX547 |
カラー モノクロ |
5MP | 2448 × 2048 | 74 | Pregius S | IMX547 | 1/1.8" | 2.74μm | global | ||
| 12 | DFK33UX250 DMK33UX250 |
カラー モノクロ |
5MP | 2448 × 2048 | 75 | Pregius | IMX250 | 2/3" | 3.45μm | global | ||
| 13 | DFK33UX264 DMK33UX264 |
カラー モノクロ |
5MP | 2448 × 2048 | 38 | Pregius | IMX264 | 2/3" | 3.45μm | global | ||
| 14 | DFK33UR0521 DMK33UR0521 |
カラー モノクロ |
5MP | 2592 × 1944 | 60 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling | ||
| 15 | DFK33UX178 DMK33UX178 |
カラー モノクロ |
6.3MP | 3072 × 2048 | 60 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling | ||
16 |
DFK33UX546 DMK33UX546 |
カラー モノクロ |
8.1MP | 2840 × 2840 | 45 | Pregius S | IMX546 | 2/3" | 2.74μm | global | ||
| 17 | DFK33UJ003 DMK33UJ003 |
カラー モノクロ |
10.7MP | 3856 × 2764 (※) | 14 | CMOS | MT9J003 | 1/2.3" | 1.67μm | rolling | ||
| 18 | DFK33UX226 DMK33UX226 |
カラー モノクロ |
12MP | 4000 × 3000 (※) | 30 | Starvis | IMX226 | 1/1.7" | 1.85μm | rolling | ||
19 |
DFK33UX545 DMK33UX545 |
カラー モノクロ |
12.3MP | 4096 × 3000 (※) | 30 | Pregius S | IMX545 | 1/1.1" | 2.74μm | global | ||
| 20 | DFK33UX183 DMK33UX183 |
カラー モノクロ |
20MP | 5472 × 3648 (※) | 18 | Exmor | IMX183 | 1" | 2.4μm | rolling | ||
(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。なお、DFK(DMK)33UJ003の最大出力解像度は1920×1080まで対応しています。

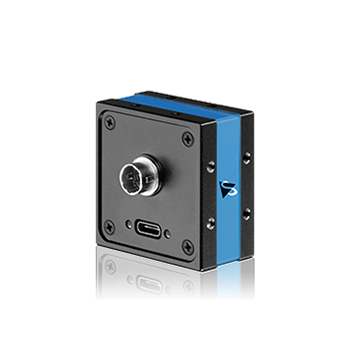

DFK37シリーズ
- UVC/Directshow対応
- Pregius/STARVISセンサ
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード （型番） |
商品コード （型番） |
フォーマット | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |||||
| 1 | DFK37BUX287 DMK37BUX287 |
カラー モノクロ |
0.4MP | 720 × 540 | 540 | Pregius | IMX287 | 1/2.9" | 6.9μm | global | ||
| 2 | DFK37BUX273 DMK37BUX273 |
カラー モノクロ |
1.6MP | 1440 × 1080 | 238 | Pregius | IMX273 | 1/2.9" | 3.45μm | global | ||
| 3 | DFK37BUX462 | カラー | 2.1MP | 1920 × 1080 | 143 | Starvis | IMX462 | 1/2.8" | 2.9μm | rolling | ||
| 4 | DFK37BUX290 DMK37BUX290 |
カラー モノクロ |
2.1MP | 1920 × 1080 | 143 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling | ||
| 5 | DFK37BUR0234 DMK37BUR0234 |
カラー モノクロ |
2.3MP | 1920 × 1200 | 100 | CMOS | AR0234 | 1/2.6" | 3μm | global | ||
| 6 | DFK37BUX265 DMK37BUX265 |
カラー モノクロ |
3.1MP | 2048 × 1536 | 60 | Pregius | IMX265 | 1/1.8" | 3.45μm | global | ||
| 7 | DFK37BUX252 DMK37BUX252 |
カラー モノクロ |
3.1MP | 2048 × 1536 | 119 | Pregius | IMX252 | 1/1.8" | 3.45μm | global | ||
| 8 | DFK37BUX264 DMK37BUX264 |
カラー モノクロ |
5MP | 2448 × 2048 | 38 | Pregius | IMX264 | 2/3" | 3.45μm | global | ||
| 9 | DFK37BUX250 DMK37BUX250 |
カラー モノクロ |
5MP | 2448 × 2048 | 75 | Pregius | IMX250 | 2/3" | 3.45μm | global | ||
 10 |
DFK37BUX568 DMK37BUX568 |
カラー モノクロ |
5MP | 2448 × 2048 | 74 | Pregius S | IMX568 | 1/1.8" | 2.74μm | global | ||
| 11 | DFK37BUR0521 DMK37BUR0521 |
カラー モノクロ |
5MP | 2592 × 1944 | 60 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling | ||
| 12 | DFK37BUX178 DMK37BUX178 |
カラー モノクロ |
6.3MP | 3072 × 2048 | 60 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling | ||
| 13 | DFK37BUX226 DMK37BUX226 |
カラー モノクロ |
12MP | 4000 × 3000 (※) | 30 | Starvis | IMX226 | 1/1.7" | 1.85μm | rolling | ||
14 |
DFK37BUR2020 DMK37BUR2020 |
カラー モノクロ |
19.7MP | 5120 × 3840 | 19 | CMOS | AR2020 | 1/1.8" | 1.4μm | rolling | ||
(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。

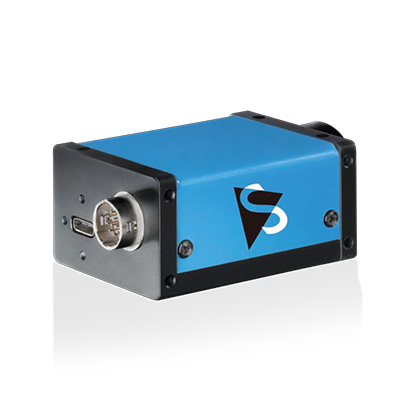

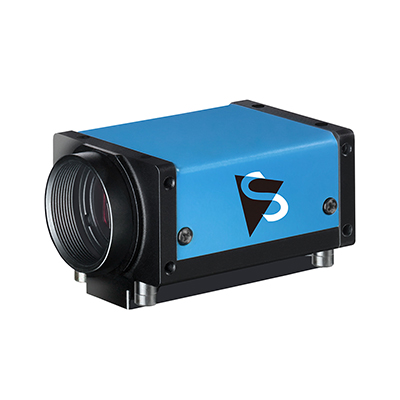

DFK38シリーズ
- UVC/USB3Vision/Directshow対応
- Pregius8.8MP～24.5MPセンサ
- USB3.1Gen1タイプC（=5Gbps）
- DFK＝カラー、DMK＝モノクロ
| No. | 商品コード （型番） |
商品コード （型番） |
フォーマット | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | USB3.0 | 種類 | 型番 | サイズ | ピクセル | シャッター | |||||
| 1 | DFK38UX267 DMK38UX267 |
カラー モノクロ |
8.8MP | 4096 × 2160 (※) | 32 | Pregius | IMX267 | 1" | 3.45μm | global | ||
| 2 | DFK38UX255 DMK38UX255 |
カラー モノクロ |
8.8MP | 4096 × 2160 (※) | 42 | Pregius | IMX255 | 1" | 3.45μm | global | ||
| 3 | DFK38UX304 DMK38UX304 |
カラー モノクロ |
12.3MP | 4096 × 3000 (※) | 23 | Pregius | IMX304 | 1.1" | 3.45μm | global | ||
| 4 | DFK38UX253 DMK38UX253 |
カラー モノクロ |
12.3MP | 4096 × 3000 (※) | 30 | Pregius | IMX253 | 1.1" | 3.45μm | global | ||
5 |
DFK38UX542 DMK38UX542 |
カラー モノクロ |
16.1MP | 5320 × 3032 (※) | 23 | Pregius S | IMX542 | 1.1" | 2.74μm | global | ||
6 |
DFK38UX541 DMK38UX541 |
カラー モノクロ |
20.3MP | 4504 × 4504 (※) | 18 | Pregius S | IMX541 | 1.1" | 2.74μm | global | ||
7 |
DFK38UX540 DMK38UX540 |
カラー モノクロ |
24.5MP | 5320 × 4600 (※) | 15 | Pregius S | IMX540 | 1.2" | 2.74μm | global | ||
(※) DFG/USBtoHDMIで出力できる最大解像度は3840×2160までです。
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | 納期 | |
|---|---|---|---|---|
| コンバータ | DFG/USBtoHDMI | USB to HDMIコンバータ | お問い合わせ | 即納可能 |
| 適合カメラ | DFK（DMK） 33U/37U/38Uシリーズ |
USB3.0カメラ | お問い合わせ | 別途問い合わせ |
| 33シリーズ用 USBケーブル |
DFG-USB3.0-2M | USB3.0ケーブル 2m | お問い合わせ | 在庫豊富・短納期 |
| CA-USB30-AmB-BLS/3 | USB3.0ロックコネクタ付きケーブル 3m | お問い合わせ | 在庫豊富・短納期 | |
| CA-USB30-AmB-BLS/10 | USB3.0ロックコネクタ付きケーブル 10m | お問い合わせ | 在庫豊富・短納期 | |
| 1U30A-MB2U-SA1-300 | USB3.0ロックコネクタ付きケーブル 3m L型 | お問い合わせ | 在庫豊富・短納期 | |
| 1U30A-MB2U-SA1-500 | USB3.0ロックコネクタ付きケーブル 5m L型 | お問い合わせ | 別途問い合わせ | |
| 1U30G-MB2-SA1-700 | USB3.0ロックコネクタ付きロボットケーブル 7m 可動用 |
お問い合わせ | 別途問い合わせ | |
| 37,38シリーズ用 USBケーブル |
CA-USB31-AC-BLS/1.5 | USB3.1Gen1タイプCケーブル 1.5m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 |
| CA-USB31-AC-BLS/3 | USB3.1Gen1タイプCケーブル3m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 | |
| CA-USB31-AC-BLS/5 | USB3.1Gen1タイプCケーブル5m ロックコネクタ付 | お問い合わせ | 在庫豊富・短納期 | |
| CA-USB31-AC-3-L | USB3.1Gen1タイプCケーブル 3m L型 | お問い合わせ | 在庫豊富・短納期 |
付属品
コンバータ本体

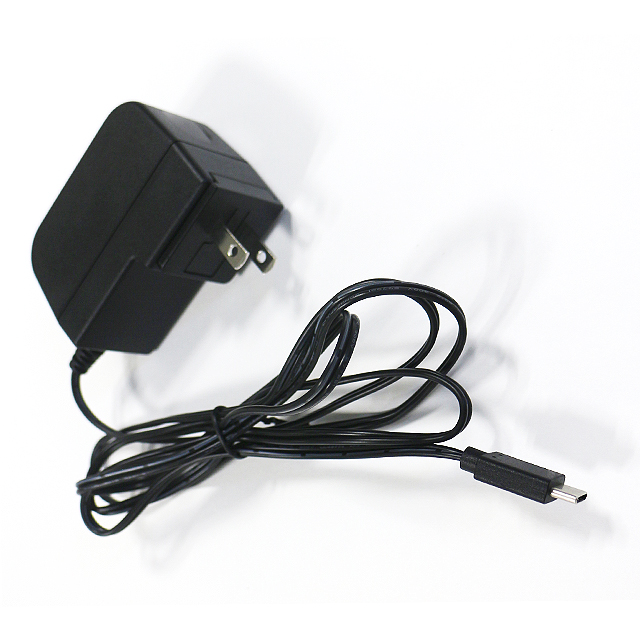

USB Type C 電源アダプター1.4m

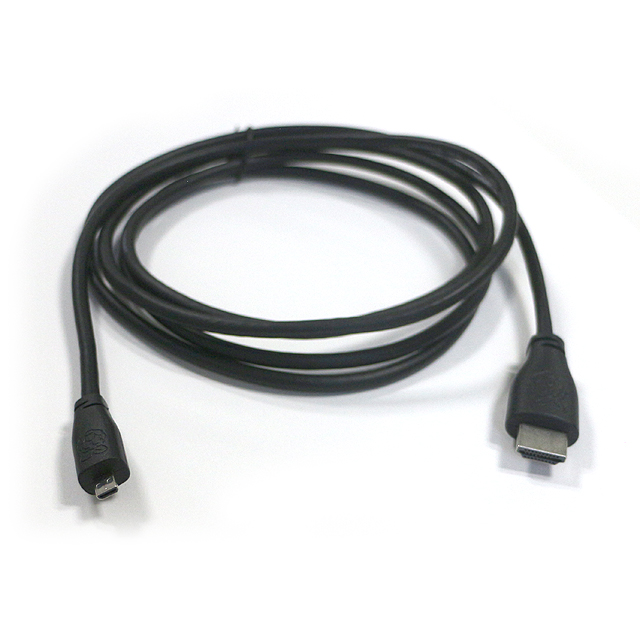

Micro-HDMI to HDMI
変換 ケーブル2m
※含まれる付属品の種類（ケーブルやアダプタの色や形状）は予告なく変更することがあります。
※カメラとコンバータを接続するUSBケーブルは付属しません。
※注意事項
- 商品にUSBカメラは付属しません。
- 本製品はThe Imaging Source社製のUSBカメラ（33U/37U/38Uシリーズ）専用です。
▲タブのトップへ戻る
| 製品カタログ | DFG/USBtoHDMI（日本語版） USB to HDMIコンバータ |  [PDF形式：650KB] |
|---|---|---|
| マニュアル | ユーザ向け簡単セットアップガイド DFG/USBtoHDMI編 | [PDF形式：1.3MB] |

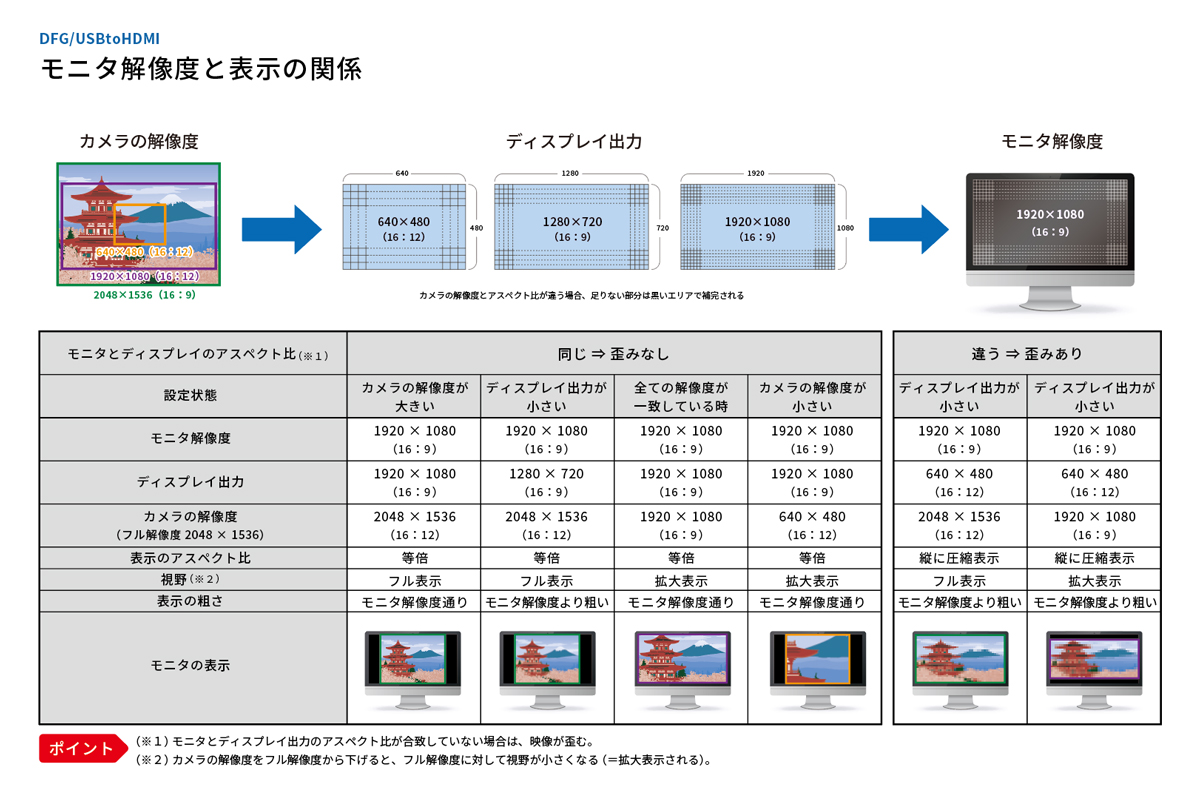

| モニタ解像度と表示の関係 | [PDF形式：2.2MB] |
|
| ファームウェア | ファームウェアファイル（Version：2.2.0.381） |  [ZIP形式：5.2MB] |
| ファームウェアアップデート手順 | [PDF形式：356KB] |
- 価格が記載されたカタログをご希望の方はお問い合わせください。
