産業用GigEカメラ
シリーズ名
DFKシリーズ
シリーズ名
DFKシリーズ
短納期で在庫豊富、安定動作で製造ライン多数採用実績有り

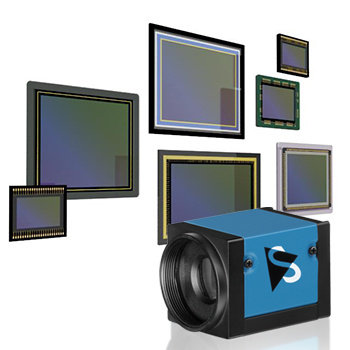

SONY製 Pregius S・Pregius・Starvis・EXMOR、Onsemi製 Python・Aptinaセンサ搭載
- VGA～2450万画素 GigEVision準拠 DirectShow対応
- 小型ケース、ボード（PCB）モデル有

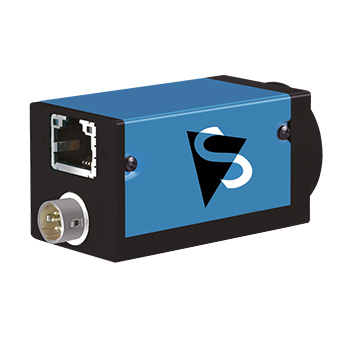

- 100ｍもの長距離伝送が可能なGigEインタフェイス
- バーコード読取ソフト付属
- 簡易計測ソフトICMeasure付属
- 日本語マニュアル完備
- 専用DirectShow/WDMドライバ付属
- PoE又は外部電源供給可能
- GPI/Oインターフェース搭載
- 多機能ビューワICCaptureソフトウェア付属
- 使い易いICImagingControlソフトウェア開発キット付属
- ステレオ3次元測定を簡単に行えるIC3D付属
- レンズマウント：C or CS（C-CSマウント変換リング付）
- C or CS マウントからM12マウントへの変換リングもあり
- 三脚アダプタ標準付属
- 熱害予防ヒートシンク無償標準付属モデルあり
- デモ機テスト評価貸出し可能な機種あり
- Linuxに対応
- 標準在庫モデルは短納期

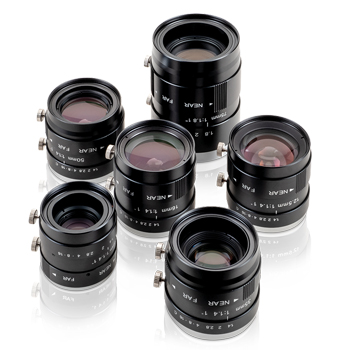

※レンズは別売り、ボードカメラはレンズホルダーも別売りです。

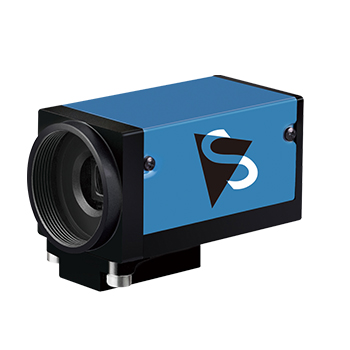

DFK33Gシリーズ
- 高速FPGA搭載多彩なトリガ機能、工場生産ライン実績豊富
- GigEVision/DirectShow対応
- SONY Pregius S/Pregius/Starvis, Onsemi Python/Aptinaセンサ
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
| 1 | DFK33GV024 | カラー | 0.4MP | 752 × 480 | 100 | CMOS | MT9V024 | 1/3" | 6μm | global |
| DMK33GV024 | モノクロ | |||||||||
| 2 | DFK33GX287 | カラー | 0.4MP | 720 × 540 | 300 | Pregius | IMX287 | 1/2.9" | 6.9μm | global |
| DMK33GX287 | モノクロ | |||||||||
| 3 | DFK33GR0134 | カラー | 1.2MP | 1280 × 960 | 70 | CMOS | AR0134 | 1/3" | 3.75μm | global |
| DMK33GR0134 | モノクロ | |||||||||
| 4 | DFK33GP1300 | カラー | 1.3MP | 1280 × 1024 | 90 | Python | 1300 | 1/2" | 4.8μm | global |
| DMK33GP1300 | モノクロ | |||||||||
| 5 | DFK33GX273 | カラー | 1.6MP | 1440 × 1080 | 75 | Pregius | IMX273 | 1/2.9" | 3.45μm | global |
| DMK33GX273 | モノクロ | |||||||||
| 6 | DFK33GX462 | カラー | 2.1MP | 1920 × 1080 | 56 | Starvis | IMX462 | 1/2.8" | 2.9μm | rolling |
| － | モノクロ | |||||||||
| 7 | DFK33GX290 | カラー | 2.1MP | 1920 × 1080 | 56 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling |
| DMK33GX290 | モノクロ | |||||||||
| 8 | DFK33GX249 | カラー | 2.3MP | 1920 × 1200 | 30 | Pregius | IMX249 | 1/1.2" | 5.86μm | global |
| DMK33GX249 | モノクロ | |||||||||
| 9 | DFK33GX174 | カラー | 2.3MP | 1920 × 1200 | 50 | Pregius | IMX174 | 1/1.2" | 5.86μm | global |
| DMK33GX174 | モノクロ | |||||||||
 10 |
DFK33GR0234 | カラー | 2.3MP | 1920 × 1200 | 22 | CMOS | AR0234 | 1/2.6" | 3μm | global |
| DMK33GR0234 | モノクロ | |||||||||
| 11 | DFK33GX265 | カラー | 3.1MP | 2048 × 1536 | 36 | Pregius | IMX265 | 1/1.8" | 3.45μm | global |
| DMK33GX265 | モノクロ | |||||||||
12 |
DFK33GX547 | カラー | 5MP | 2448 × 2048 | 24 | Pregius S | IMX547 | 1/1.8" | 2.74μm | global |
| DMK33GX547 | モノクロ | |||||||||
| 13 | DFK33GX264 | カラー | 5MP | 2448 × 2048 | 24 | Pregius | IMX264 | 2/3" | 3.45μm | global |
| DMK33GX264 | モノクロ | |||||||||
| 14 | DFK33GP006 | カラー | 5MP | 2592 × 1944 | 15 | CMOS | MT9P006 | 1/2.5" | 2.2μm | rolling |
| DMK33GP031 | モノクロ | MT9P031 | ||||||||
| 15 | DFK33GR0521 | カラー | 5MP | 2592 × 1944 | 22 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling |
| DMK33GR0521 | モノクロ | |||||||||
| 16 | DFK33GX178 | カラー | 6.3MP | 3072 × 2048 | 19 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling |
| DMK33GX178 | モノクロ | |||||||||
17 |
DFK33GX546 | カラー | 8.1MP | 2840 × 2840 | 9 | Pregius S | IMX546 | 2/3" | 2.74μm | global |
| DMK33GX546 | モノクロ | |||||||||
| 18 | DFK33GX226 | カラー | 12MP | 4000 × 3000 | 9 | Starvis | IMX226 | 1/1.7" | 1.85μm | rolling |
| DMK33GX226 | モノクロ | |||||||||
18 |
DFK33GX545 | カラー | 12.3MP | 4096 × 3000 | 9 | Pregius S | IMX545 | 1/1.1" | 2.74μm | global |
| DMK33GX545 | モノクロ | |||||||||
| 17 | DFK33GX183 | カラー | 20MP | 5472 × 3648 | 6 | Exmor | IMX183 | 1" | 2.4μm | rolling |
| DMK33GX183 | モノクロ | |||||||||

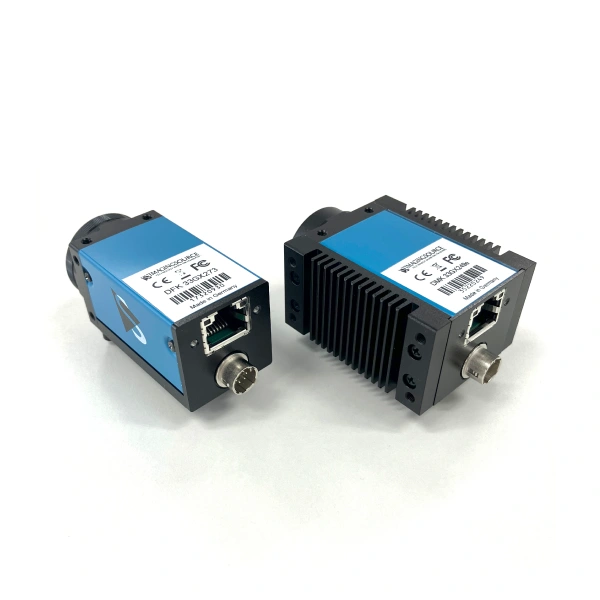

DFK33Geシリーズ
- 高速FPGA搭載多彩なトリガ機能、工場生産ライン実績豊富
- 内部基盤直結ヒートシンクが標準付属
- GigEVision/DirectShow対応
- SONY Pregius/Starvis, Onsemi Python/Aptinaセンサ
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
| 1 | DFK33GP1300e | カラー | 1.3MP | 1280 × 1024 | 90 | Python | 1300 | 1/2" | 4.8μm | global |
| DMK33GP1300e | モノクロ | |||||||||
| 2 | DFK33GX290e | カラー | 2.1MP | 1920 × 1080 | 56 | Starvis | IMX290 | 1/2.8" | 2.9μm | rolling |
| DMK33GX290e | モノクロ | |||||||||
| 3 | DFK33GX249e | カラー | 2.3MP | 1920 × 1200 | 30 | Pregius | IMX249 | 1/1.2" | 5.86μm | global |
| DMK33GX249e | モノクロ | |||||||||
| 4 | DFK33GX174e | カラー | 2.3MP | 1920 × 1200 | 50 | Pregius | IMX174 | 1/1.2" | 5.86μm | global |
| DMK33GX174e | モノクロ | |||||||||
| 5 | DFK33GX265e | カラー | 3.1MP | 2048 × 1536 | 36 | Pregius | IMX265 | 1/1.8" | 3.45μm | global |
| DMK33GX265e | モノクロ | |||||||||
| 6 | DFK33GX264e | カラー | 5MP | 2448× 2048 | 24 | Pregius | IMX264 | 2/3" | 3.45μm | global |
| DMK33GX264e | モノクロ | |||||||||
| 7 | DFK33GX178e | カラー | 6.3MP | 3072 × 2048 | 19 | Starvis | IMX178 | 1/1.8" | 2.4μm | rolling |
| DMK33GX178e | モノクロ | |||||||||
| 2 | DFK33GJ003e | カラー | 10.7MP | 3856 × 2764 | 11 | CMOS | MT9J003 | 1/2.3" | 1.67μm | rolling |
| DMK33GJ003e | モノクロ | |||||||||

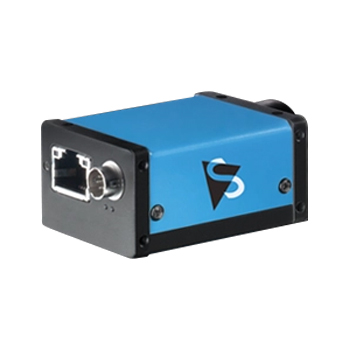

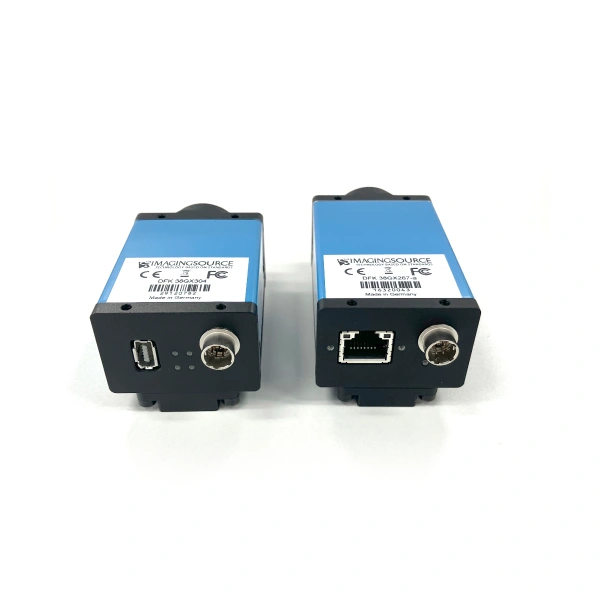

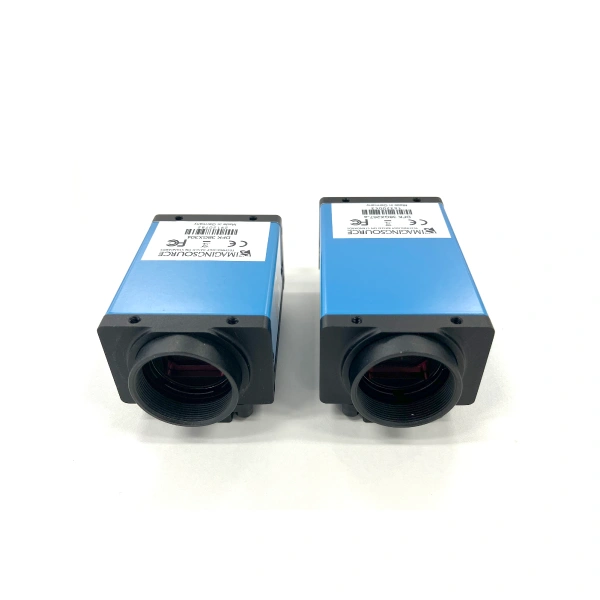

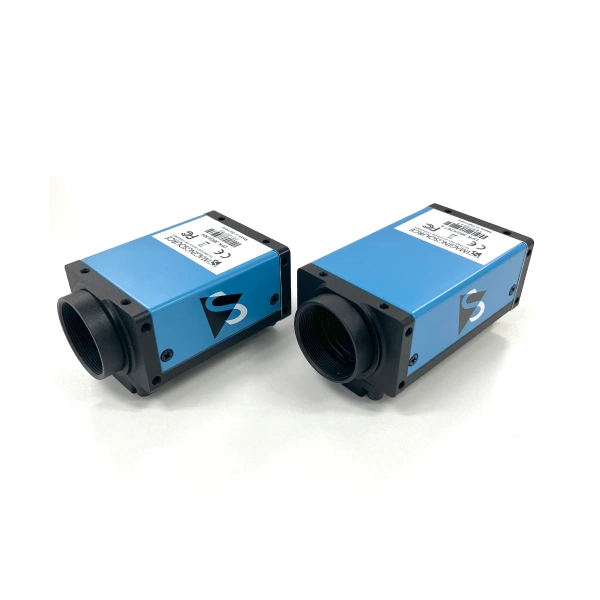

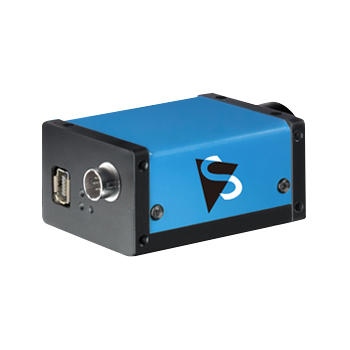

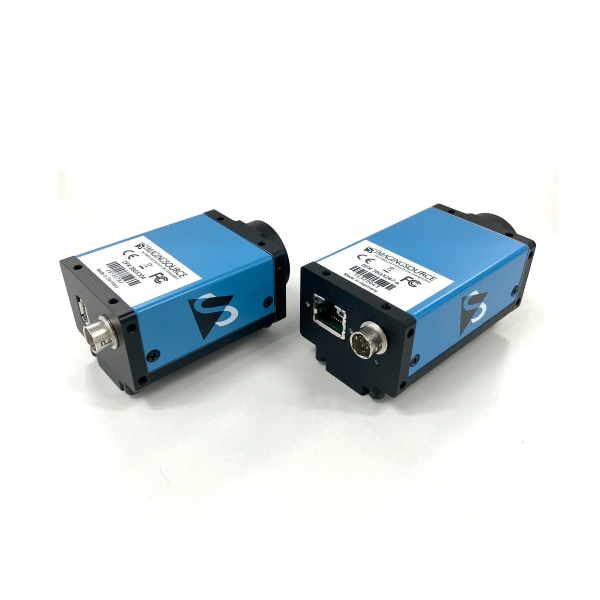

DFK38Gシリーズ
- GigEVision/DirectShow対応
- SONY Pregius S/Pregiusセンサ
- ハイエンドな顕微鏡、AOI装置、ITS用途に
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
1 |
DFK38GX267-a | カラー | 8.8MP | 4096 × 2160 | 13 | Pregius | IMX267 | 1" | 3.45μm | global |
| DMK38GX267-a | モノクロ | |||||||||
2 |
DFK38GX304-a | カラー | 12.3MP | 4096 × 3000 | 9 | Pregius | IMX304 | 1.1" | 3.45μm | global |
| DMK38GX304-a | モノクロ | |||||||||
3 |
DFK38GX542-a | カラー | 16.1MP | 5320 × 3032 | 5 | Pregius S | IMX542 | 1.1" | 2.74μm | global |
| DMK38GX542-a | モノクロ | |||||||||
4 |
DFK38GX541-a | カラー | 20.3MP | 4504 × 4504 | 5 | Pregius S | IMX541 | 1.1" | 2.74μm | global |
| DMK38GX541-a | モノクロ | |||||||||
5 |
DFK38GX540-a | カラー | 24.5MP | 5320 × 4600 | 4 | Pregius S | IMX540 | 1.2" | 2.74μm | global |
| DMK38GX540-a | モノクロ | |||||||||
| 6 | DFK38GX267 | カラー | 8.8MP | 4096 × 2160 | 13 | Pregius | IMX267 | 1" | 3.45μm | global |
| DMK38GX267 | モノクロ | |||||||||
| 7 | DFK38GX304 | カラー | 12.3MP | 4096 × 3000 | 9 | Pregius | IMX304 | 1.1" | 3.45μm | global |
| DMK38GX304 | モノクロ | |||||||||
| 8 | DFK38GX540 | カラー | 24.5MP | 5320 × 4600 | 4 | Pregius S | IMX540 | 1.2" | 2.74μm | global |
| DMK38GX540 | モノクロ | |||||||||
DYK/DZK偏光カメラシリーズ
- SONY CMOS Polarsens搭載
- GigE、PoE対応
- AOLP/DOLPサンプルソース有り
- USB3.0モデルはこちら
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
| 1 | DYK33GX250 | カラー | 5MP | 2448 × 2048 | 24 | Polarsens | IMX250MYR | 2/3” | 3.45μm | global |
| 2 | DZK33GX250 | モノクロ | IMX250MZR | |||||||
▲タブのトップへ戻る

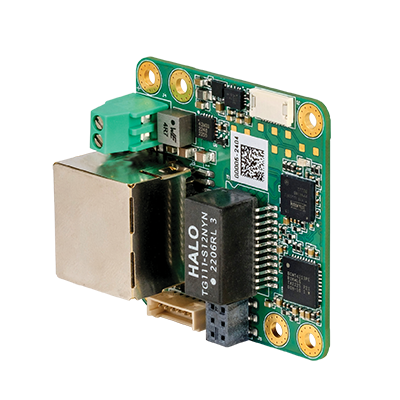

DFM25シリーズ
- 薄型ボードカメラ
- GigEVision / DirectShow対応
- PoE対応
| No. | 商品コード（型番） | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||
| 1 | DFM25GP031-ML | カラー | ５MP | 2592×1944 | 15 | CMOS | MT9P031 | 1/2.5" | 2.2μm | rolling |
| DMM25GP031-ML | モノクロ | |||||||||
▲タブのトップへ戻る

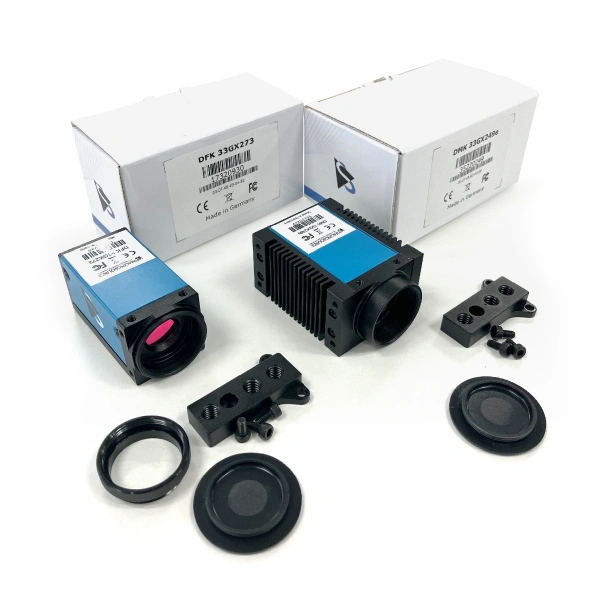

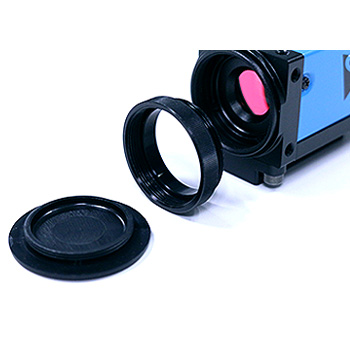

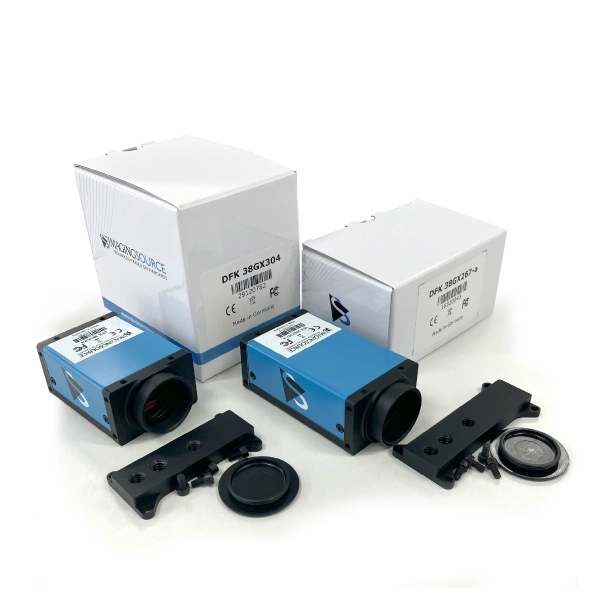

レンズキャップ標準付属

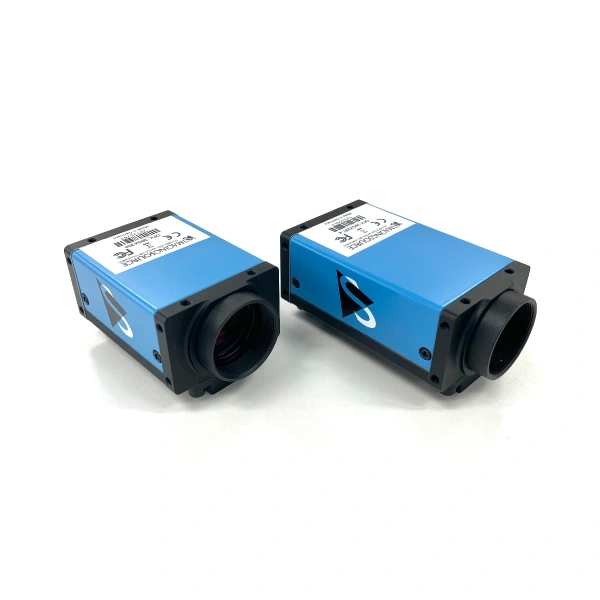

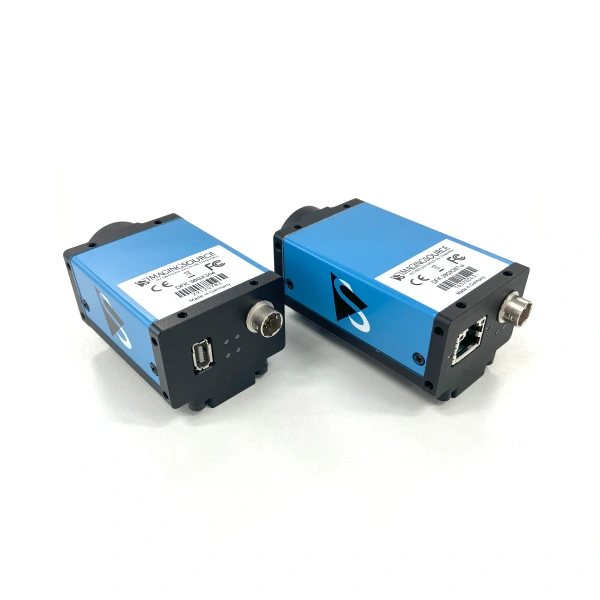

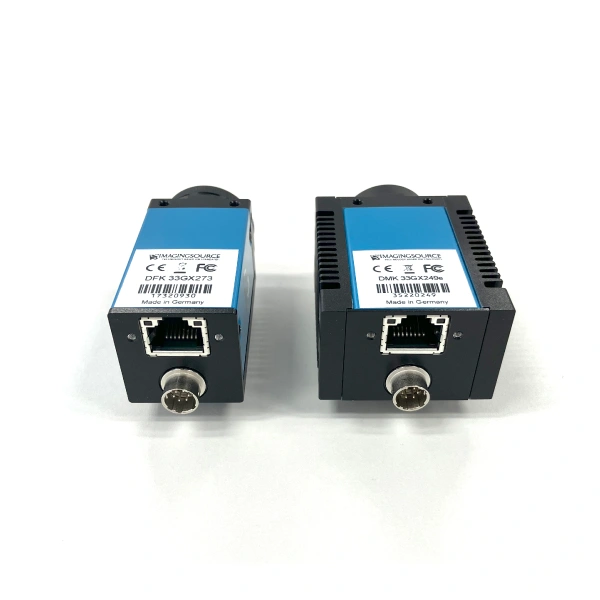

コンパクトサイズ

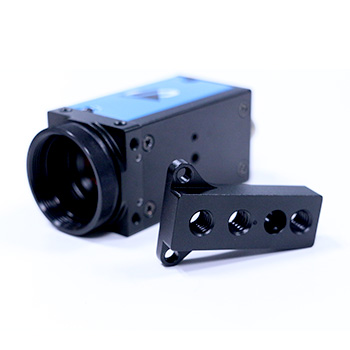

三脚アダプタ標準付属

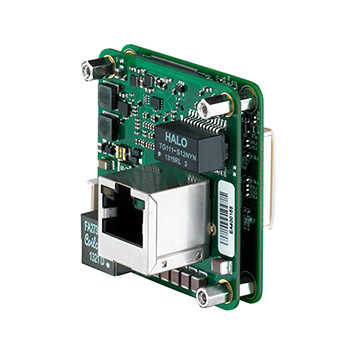

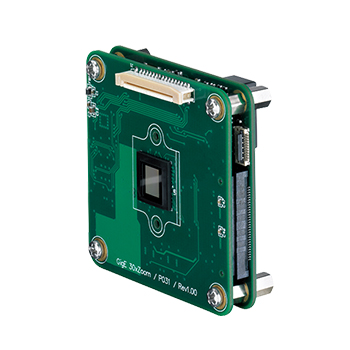

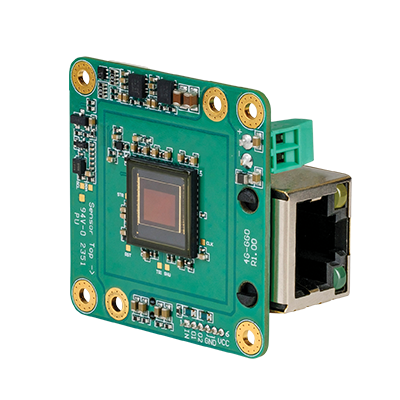

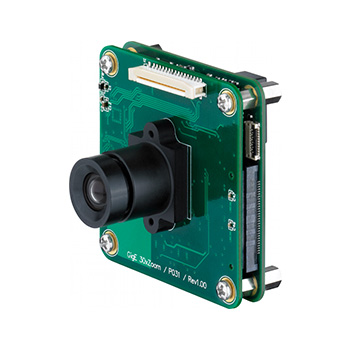

ボードモデル・正面部分
ボードモデル・背面部分
C/CSマウントだけでなく、
変換アダプタでM12マウントにも対応

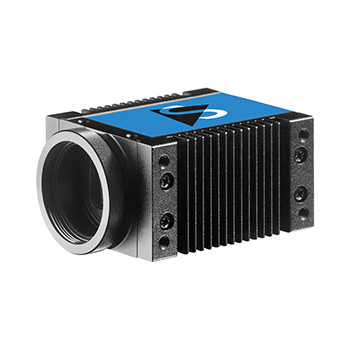

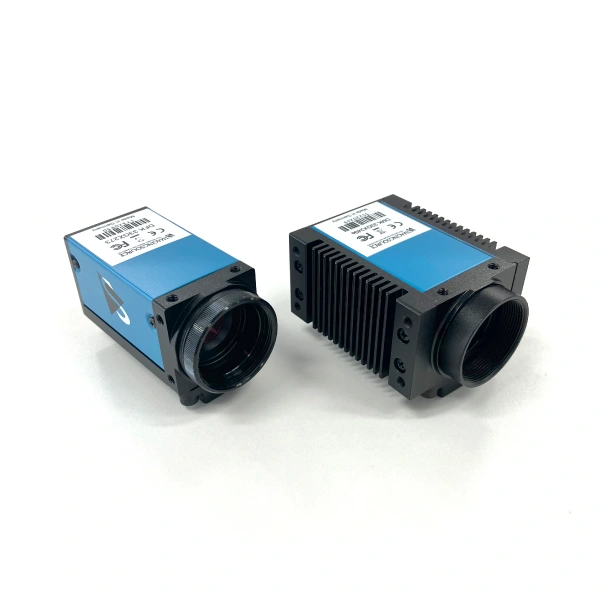

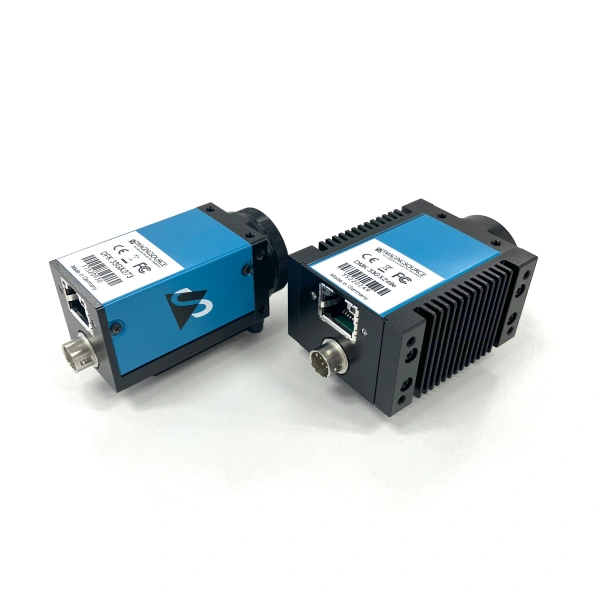

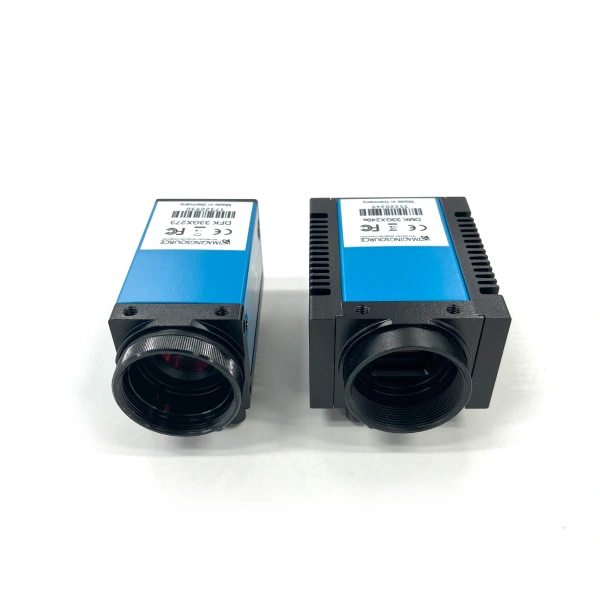

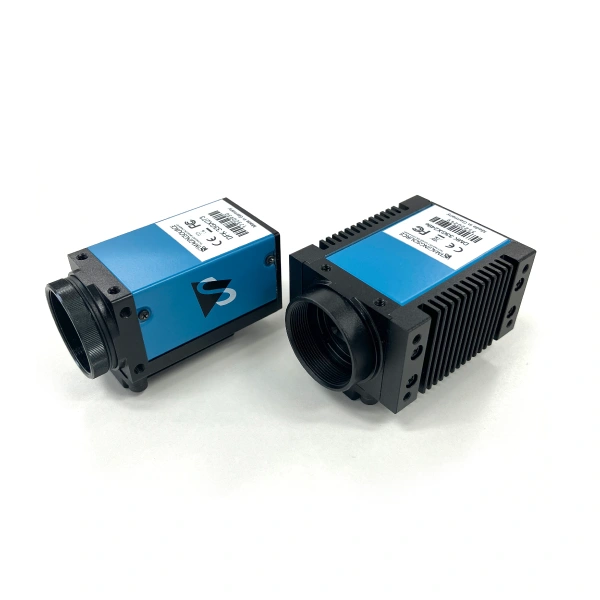

熱害予防ヒートシンク無償標準付属モデル

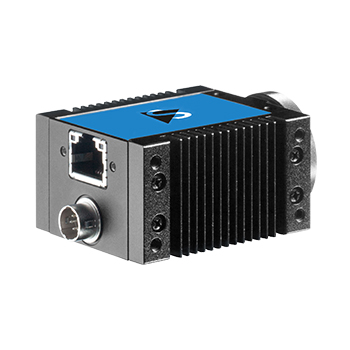

ヒートシンク付属・背面

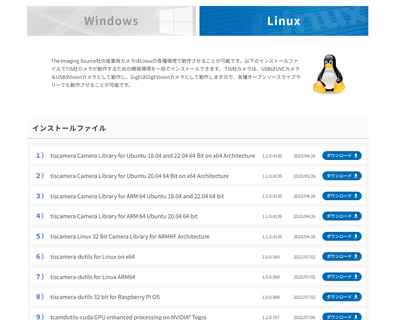

Linuxにも対応
HALCONやCognexなど
使い慣れたソフトウェアでの開発も可能

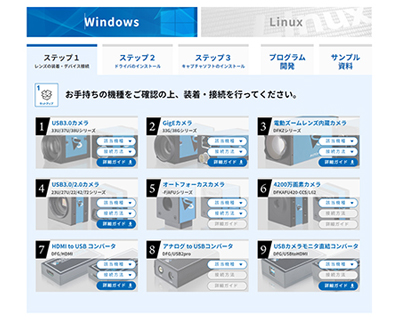

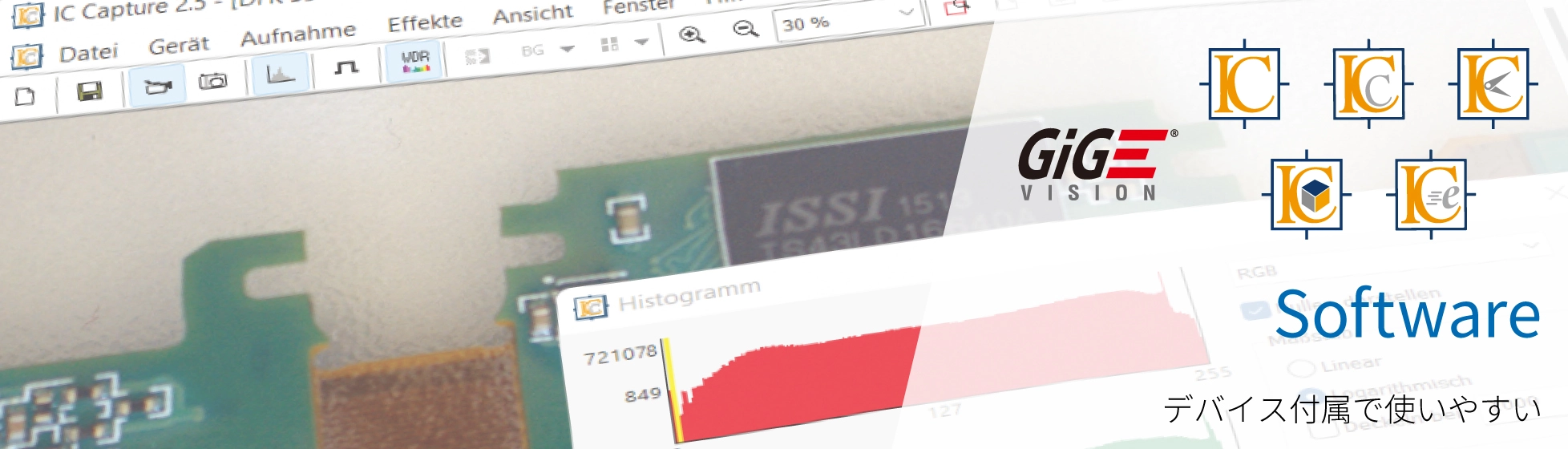

製品にはビューワやSDK等が
標準付属

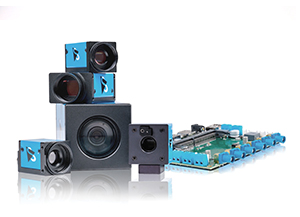

豊富なラインナップ
▲タブのトップへ戻る
カタログダウンロード
-
メーカー総合カタログ（日本語） -
カメラ一覧カタログ（価格記載無し）
※価格記載有り版は要お問合せ -
ソフトウェアカタログ
アルゴのローコストソリューション事例
事例１：ガンマ線宇宙物理学への貢献 ～ CTAカメラ ～
株式会社アルゴは、CTA計画における次世代超高エネルギーガンマ線望遠鏡に搭載されている高精度分割鏡を制御するためのカメラを供給しています。
カメラメーカは、高品質でフレキシブルなカスタム対応能力のあるThe Imaging Source社（ドイツ）のカメラが採用されました。同社のカメラは、メーカ製SDKが非常に優れており、なおかつ幅広いオープンソースで利用できることから学術研究・R＆Dに幅広く利用されています。アルゴとThe Imaging Source社は、東京大学宇宙線研究所と協同でThe Imaging Source社製カメラを過酷な環境に耐えうるようにケーブル・レンズ・ハウジングをトータルで”CTAカメラ”としてカスタムしました。
“CTAカメラ”は現在、スペイン領カナリア諸島ラパルマ島で稼働中です。2019年11月20日には、カナリア諸島の大型望遠鏡で観測史上最大のガンマ線バーストをとらえたと東京大学宇宙線研究所を含むCTAの国際チームがネイチャー電子版に発表しています。

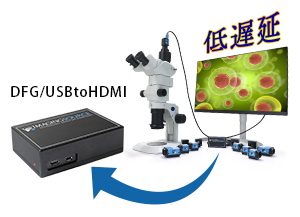

事例２：USBカメラをモニタに直結 ～ 産業用HDMIカメラ ～
TheImaingSource社のUSB3.0カメラは、PCレスでモニタに直結し産業用HDMIカメラとして利用できます。
TIS社はUSB3.0カメラの映像信号を低遅延でHDMIに変換するコンバータを用意しています。これによって、産業用USBカメラで用意されている豊富なセンサーラインナップの選択性を、HDMIカメラとして享受することができるようになりました。顕微鏡にマウントするカメラは電源供給が不要でケーブル１本で接続が可能です。
４つのポイント
・コンバータの電源ONですぐにライブ映像表示・パソコン＆面倒なソフトウェアの操作は不要
・静止画をUSBメモリに保存も可能
・１インチ/４Ｋカメラ等豊富なラインナップ
カメラの制御が可能
・コンバータにキーボード接続で簡単操作・ホワイトバランスなどの画質調整が可能
・オーバーレイ表示＆デジタルズームも可能
・外部トリガーで静止画の画面表示も可能
事例３：付属ソフトでここまでできる ～ ローコスト高速カメラ ～
ローコストなカメラで1000fpsを実現！
左の動画はこのDFK/DMK33UX287で256×256ピクセルを1000fpsで撮影した動画です。
撮影対象物はライターの着火で、通常のオフィスの室内照明環境下での撮影です。 その他ローコストに1000fpsが達成できるラインナップは以下です。
・DFK/DMK33UP1300
・DFK/DMK33UX273
ICEXpressというメモリレコーディングソフトウェア（カメラに無償付属）で簡単にPCのRAM領域に高速レコーディングが可能です。詳細はお問合せください。

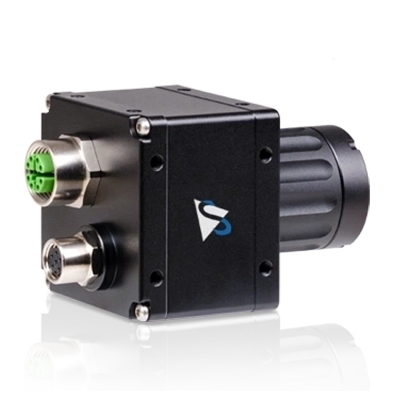

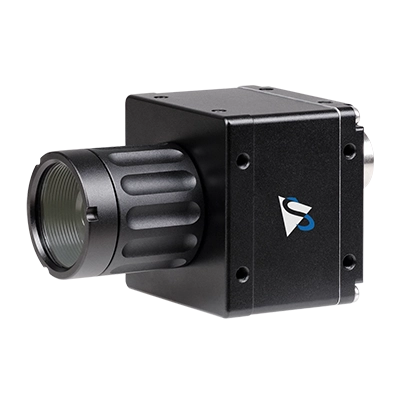

事例４：過酷な環境に設置するだけ ～ ローコストIP67カメラ ～ ※準備中※
