USB3.0 フォーカスコントロールカメラ

製品名

DFKAFU420-L62

CMOS 7716×5360 @7fps　4200万画素　カラー


  • レンズモデル一体型フォーカスコントロールカメラ
  • 三脚アダプタ付属
  • USB3.0インタフェース
イメージングソース　ダウンロードサイトのリンク
フォーカスコントロールカメラご確認事項へのリンク
point
カタログPDF

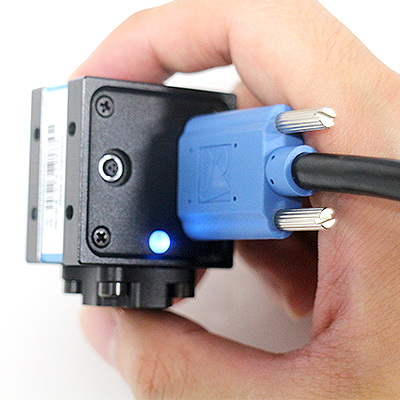

The Imaging Source社の産業用USB3.0カメラ DFKAFU420-L62はオートフォーカス機能を搭載したCMOSセンサ USB3.0カメラです。オートフォーカス機能のないC/CSマウントモデル・DFKAFU420-CCSもございます。

高低差のある凹凸対象物や高さの異なる台座に乗った対象物等の様々なフォーカス調整時に付属のビューワソフト "ICCapture"からフォーカス自動調整と手動調整を簡単に行うことができます。2/3"CMOSカラーセンサを搭載し解像度7716×5360@7fpsで動作します。画素切出しで最大110fps、ビニングも可能。小型軽量の筐体設計です。独自開発のWDMベースドライバが安定したストリーミングを提供。

豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。

※レンズは内蔵されています。

  • 仕様
  • 価格
    商品コード/付属品/注意事項
商品コード（型番） DFKAFU420-L62（カラー）：オートフォーカスモデル（レンズ内蔵）
解像度 7716×5360 @7fps　4200万画素
フレームレート 7716×5360 （41.5 MP） RGB32 @ 7fps
5424×5360 （29.1 MP） RGB32 @ 10fps
1920×1080 （2.1 MP） RGB32 @ 110fps
5424×5360 （29.1 MP） RGB64 @ 6.7fps
1920×1080 （2.1 MP） RGB64 @ 74fps
7716×5360 （41.5 MP） Y800 @ 7fps
5424×5360 （29.1 MP） Y800 @ 10fps
1920×1080 （2.1 MP） Y800 @ 110fps
5424×5360 （29.1 MP） RGB64 @ 6.7fps
1920×1080 （2.1 MP） RGB64 @ 74fps
レンズ焦点距離 6.2mm
最短撮影距離 15cm
階調 8 / 12bit
フォーマット 2/3インチ
ピクセルサイズ 1.12μm × 1.12μm
シャッター（露光時間） マニュアル or オート（1/1,000,000s ～ 1/2s）
ゲイン マニュアル or オート
ホワイトバランス マニュアル or オート　※カラーのみ（-2 ～ 6dB）
三脚アダプタ 標準付属
IRカットフィルタ あり
サイズ / 重量 H36mm × W36mm × L26mm　/　70g
インタフェイス USB3.0 / microB
電源・ 消費電力 USBバスパワー 250mA @ 5VDC（供給電圧 4.75 ～ 5.25VDC）
使用環境温度 / 湿度 -5℃ ～ ＋45℃　/　20% ～ 80% 結露しないこと
ドライバ WDMベースドライバ
ビューワソフトウェア ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付）
SDK ICImagingControl ソフトウェア開発キット（標準添付）
API ICImagingControl  /　DirectX・DirectShow対応 / その他下記リスト参照
Extension For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro
対応OS Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11

対応ソフトウェア開発環境 & アプリケーションソフトウェア
MVTec Halcon 開発環境/画像取り込み&処理
ActivVision Tools 開発環境/画像取り込み&処理
ナショナルインスツルメンツ LabVIEW 開発環境/画像取り込み&処理
Norpix StreamPix 画像記録ソフトウェア
Cognex Vision Pro 開発環境/画像取り込み&処理
TWAIN TWAIN 画像取り込み
▲タブのトップへ戻る
商品コード（型番） 構成/内容 価格
カメラ DFKAFU420-L62 4200万画素カラーUSB3.0 CMOSカメラ
オートフォーカス機能搭載（f=6.2内蔵レンズモデル）		 お問い合わせ
ボード ZVA-IOI PCIe USB3.0 Quad Channel 4 Port PCI-Express 2.0（Gen2）x4
USB3.0 4portインターフェイスボード（個別帯域）		 お問い合わせ
オプション DFG-USB3.0-2M USB3.0ケーブル 2m お問い合わせ
CA-USB30-AmB-BLS/3 USB3.0ロックコネクタ付きケーブル 3m お問い合わせ
Cable USB3.0 die-cast MicB(screw)/A 5.0m USB3.0 Micro-Bロックネジ付きケーブル 5m お問い合わせ
CA-USB30-AmB-BLS/10 USB3.0ロックコネクタ付きケーブル 10m お問い合わせ
1U30A-MB2U-SA1-300 USB3.0ロックコネクタ付きケーブル 3m L型 お問い合わせ
1U30A-MB2U-SA1-500 USB3.0ロックコネクタ付きケーブル 5m L型 お問い合わせ
1U30G-MB2-SA1-700 USB3.0ロックコネクタ付きロボットケーブル　7m 可動用 お問い合わせ

付属品

※注意事項

  • カメラのレンズとUSBケーブルは別売です。お問い合わせください。
  • ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しております。
  • カメラへの電源はUSBバスパワーで供給します。
  • CMOSセンサはCCDセンサに比べて不良ピクセルが多い場合がございます。ご了承ください。
▲タブのトップへ戻る

製品カタログ DFKAFU420-L62（英語版）
4200万画素 フォーカスコントロールカメラ　カラー		 PDF [PDF形式：1.5MB]
CADファイル DFKAFU420-L62 CAD図面　STPファイル ZIP [ZIP形式：225KB]
図面 DFKAFU420-L62 寸法図面 PDF [PDF形式：36KB]
全モデル
共通関連資料		 分光感度グラフ（英語版） PDF [PDF形式：1.4MB]
トリガー＆I/O資料（英語版）
　※22 / 27 / 37 / 42 / 72シリーズ用		 PDF [PDF形式：1MB]
トリガー＆I/O資料（英語版）
　※23 / 33 / 33e / DFKZシリーズ用		 PDF [PDF形式：1.2MB]
寸法図面（英語版）
　※27 / 33 / 33e / 37 / 38シリーズ用		 PDF [PDF形式：0.9MB]
寸法図面（英語版）
※21 / 22 / 23 / 24 / 42 / 72シリーズ、
　　オートフォーカス、電動ズームレンズ内蔵カメラ用		 PDF [PDF形式：1.8MB]
寸法図面（英語版）
　※ボードモデル用		 PDF [PDF形式：436KB]
ホワイトバランス（英語版） PDF [PDF形式：214KB]
外部トリガープロパティ設定 PDF [PDF形式：508KB]
