ツインカメラで誰でも簡単に3次元計測!
3次元計測ラーニングスターターキット

シリーズ名

IC3D

簡単セットアップ、学術研究目的に最適 149,000円~


  • TheImagingSource GigEカメラ
  • TheImagingSource GigEカメラ
  • TheImagingSource GigEカメラ
  • TheImagingSource GigEカメラ
  • TheImagingSource GigEカメラ
  • TheImagingSource GigEカメラ
イメージングソース ダウンロードサイトのリンク
※ 本製品にはパッケージ・CD等は付属しません。
  ドライバー・ソフトウェア・資料マニュアル等は
  こちらからダウンロードしてください。
point
  • 3Dステレオカメラシステムの簡単構築
  • 最短手順のキャリブレーション
  • 直観的なユーザーインターフェイス
  • データエクスポート/インポート可能
  • ポイントクラウド、PLY形式の保存可能
  • リアルタイム3Dライブビュー可視化
  • GPUを使えば、より高速なリアルタイム3D計測も可能
  • ステレオ深度推定用C/C ++ライブラリ用意

The Imaging Source社のIC3D 3次元計測ラーニングスターターキットは、3次元計測システムの原理を研究する為の学術研究向け学習キットです。

このステレオカメラシステムは柔軟性が高く、The Imaging Source社の様々な産業用カメラに使用することができます。また、カメラの距離と角度を変更することで、新しい作業距離と被写界深度に簡単に調整できます。IC3D 3次元計測ラーニングスターターキットがあれば、3次元測定精度の向上などを簡単に一から試行錯誤をすることができます。

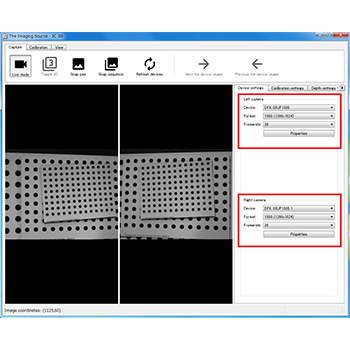

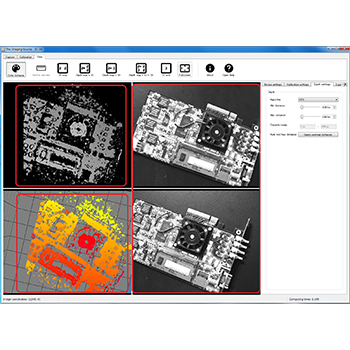

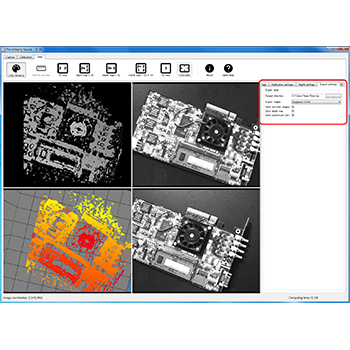

IC 3Dソフトウェアは、システムキャリブレーション、3Dデータのキャプチャとビジュアライゼーションに便利なユーザーインターフェイスを提供します。

このような方におすすめ!
  • 3D計測を今からスタートされたい方
  • 使い易いユーザーフレンドリーな3Dソフトを探されている方
  • ステレオカメラシステムの作動距離や角度をフレキシブルに調整したい方
  • 既にThe Imaging source社製産業用カメラをお持ちで
    3次元計測のアイデアのある方
  • DIC(Digital Image Correlation、デジタル画像相関法)用途にも

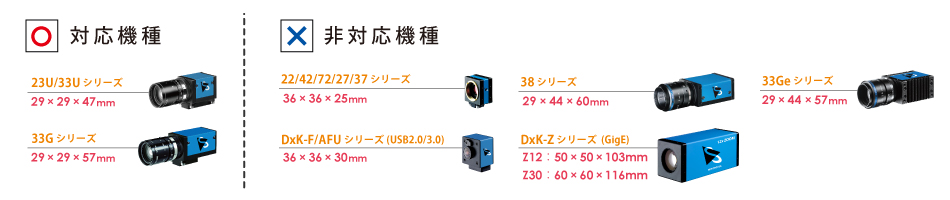

IC3D 対応機種:The Imaging Source社 の以下のカメラ

DFK23U/33U/23G/33Gモデル  ・DMK23U/33U/23G/33Gモデル

IC3D 対応機種一覧

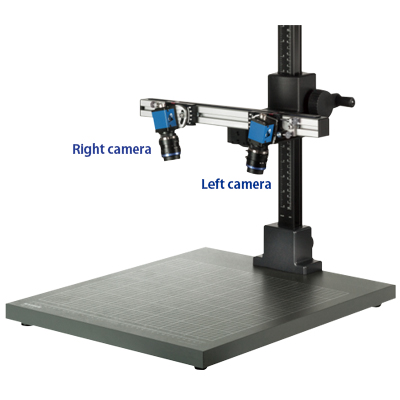

ハードウェア

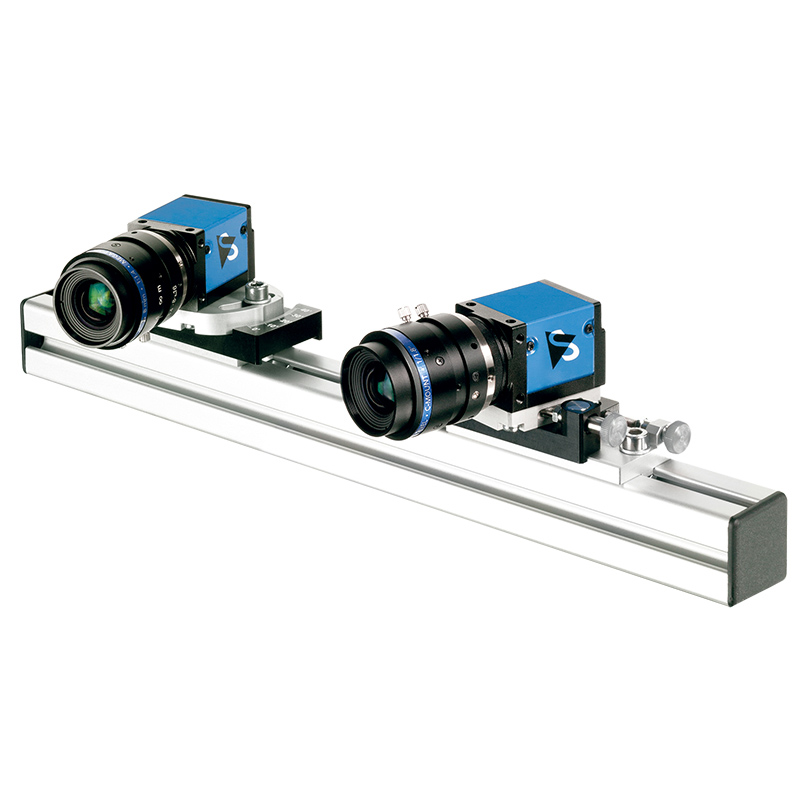

IC 3Dステレオカメラシステムは、アプリケーション要件に基づいて【カメラ間隔】、【カメラ角度】、【カメラの画素数】、【レンズの画角】を柔軟に変更し、自らワークや仕様に合わせて試行錯誤ができるキットです。このスターターキットに含まれる冶具は、【カメラ間隔】や【カメラ角度】を素早く簡単に調整し、さまざまな距離での検証が可能です。D3D KIT P1300 / X273(IC3Dスターターキット IC3D&IC3DSDK付き)には、カメラ2台、レンズ2個、ケーブル2本、冶具1本、ソフトウェア一式が含まれています。

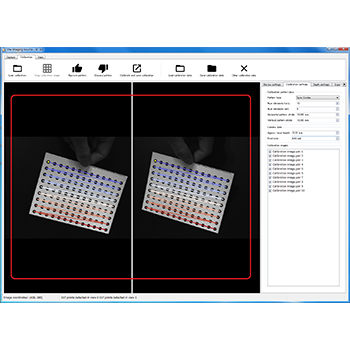

キャリブレーション

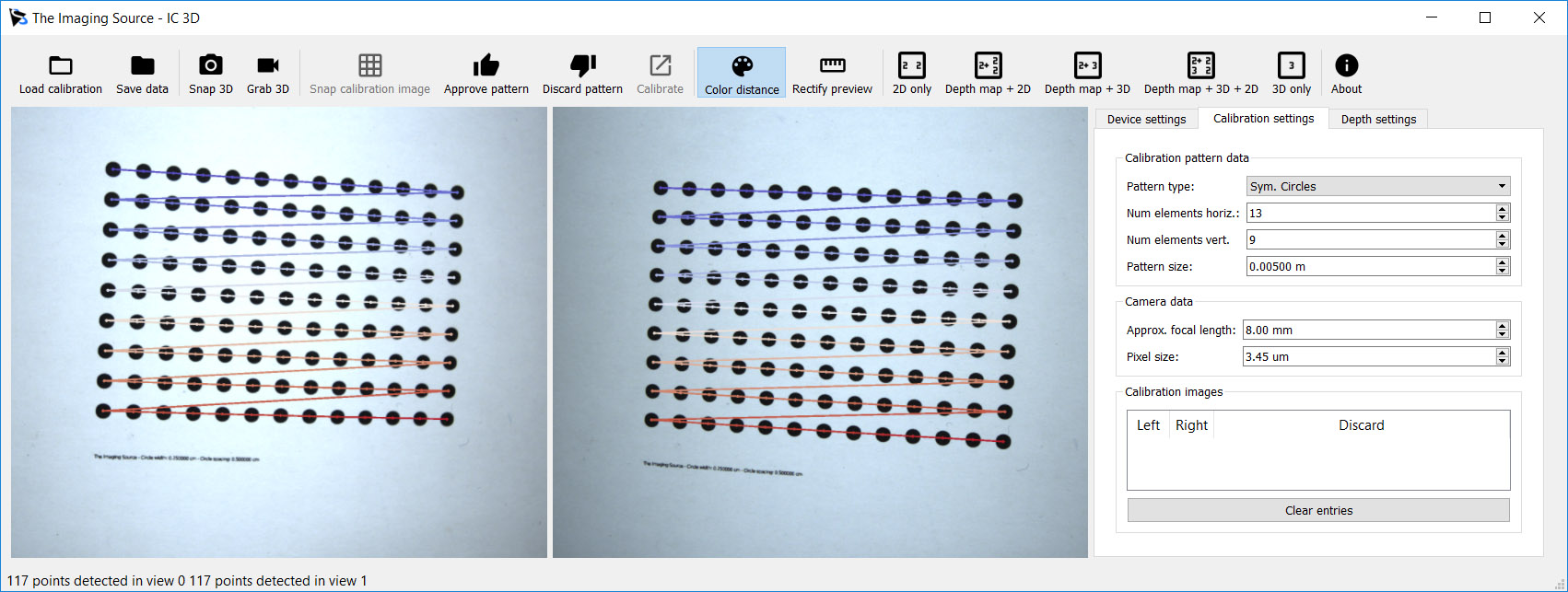

IC 3D GUIにより、ステレオカメラシステムの効率的な較正が可能になります。特定フォルダーに格納されたPDF化されたキャリブレーションパターンを等倍で印刷するだけで、キャリブレーションシートを簡単に作成できます。あとは、そのキャリブレーションシートをカメラで10枚前後撮影し、キャリブレーションボタンをクリックするだけです。IC 3D GUIにより、ステレオカメラシステムの効率的な較正が可能になります。

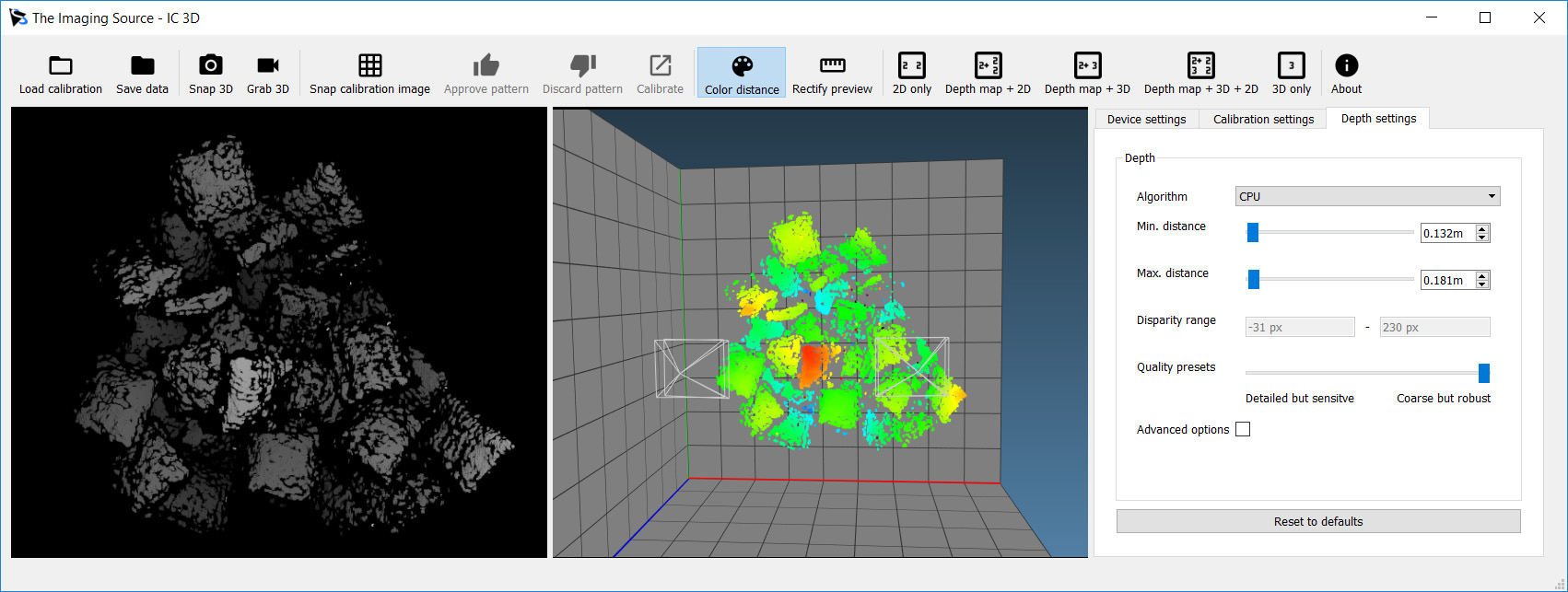

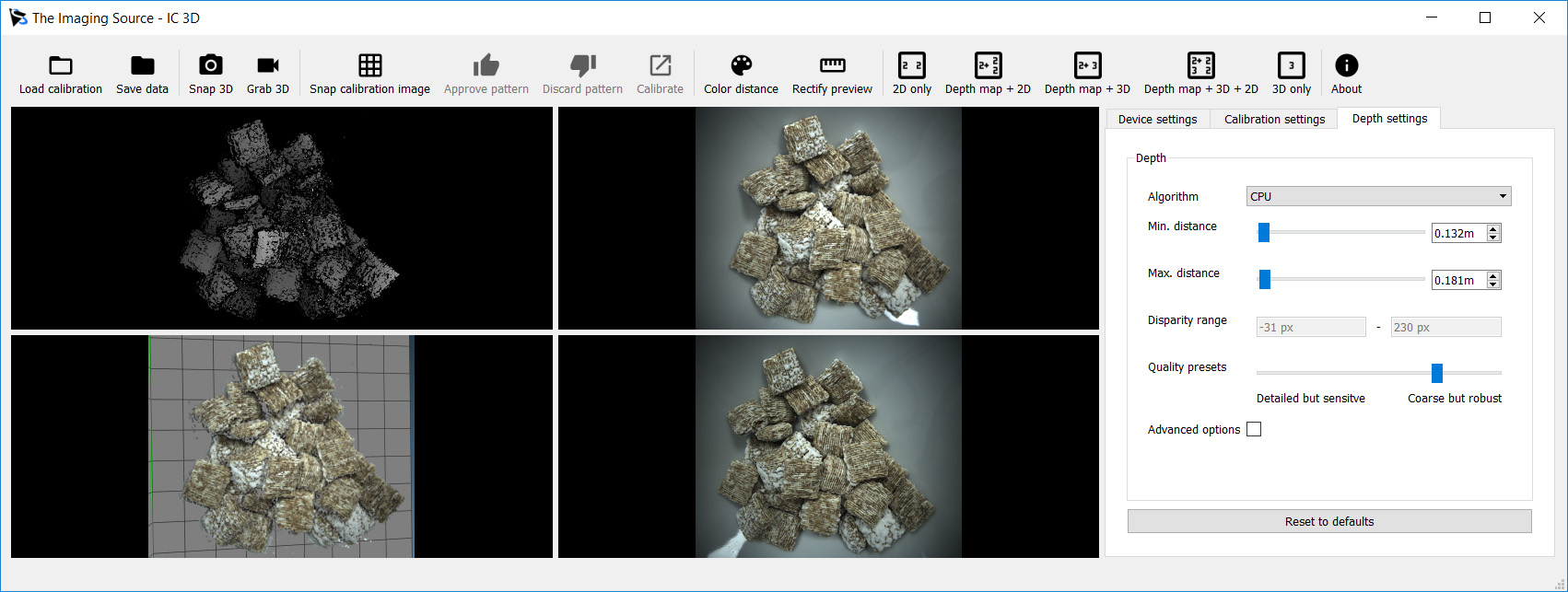

視覚化

3Dデータを、奥行きマップおよび点群として視覚化し、距離の測定を簡単に実現できます。


価格

商品コード(型番) 構成/内容 価格
D3D KIT X273 3次元計測ラーニングスターターキット IC3D&IC3DSDK付き(DFK33GX273) 298,000円
税込 32,780円
D3D KIT P1300 3次元計測ラーニングスターターキット IC3D&IC3DSDK付き(DFK33UP1300) 298,000円
税込 32,780円
D3D RIG-BAR-36/2 IC3D専用冶具 IC3D&IC3DSDK付き 149,000円
税込 163,900円

※ご確認事項

  • D3D KIT X273およびD3D KIT P1300はカメラやソフトウェア、専用治具等がセットになった製品です。
    セット内容詳細は下記をご参照ください。なおセット内容を分割してご購入頂くことも可能です。
  • D3D KIT X273は専用冶具(D3D RIG-BAR-36/2)、カメラ(DFK33GX273)が2台、焦点距離12mmレンズが2個、ソフトウェア(IC3D&IC3DSDK)、 電源アダプタ(GigE23/PWR/Trig)とトリガ入力&電源入力ケーブル(PSU/12V/JP)が同梱されています。LANケーブルは付属していませんのでカテゴリ6のRJ45ストレートケーブルをご用意ください。
  • D3D KIT P1300は専用冶具(D3D RIG-BAR-36/2)、カメラ(DFK33UP1300)が2台、USB3.0ケーブル3m(CA-USB30-AmB-BLS/3)が2本、焦点距離12mmレンズが2個、ソフトウェア(IC3D&IC3DSDK)が同梱されています。
  • D3D RIG-BAR-36/2は、メーカ純正IC3D専用冶具です。
  • 8GB以上のメモリー容量のあるPCが必要です。
