- チューブ・パイプ溶接ビード計測検査・監視システム

チューブ・パイプ溶接ビード計測検査・監視システム
製品名
WI-2200 / WI-3000
製品名
WI-2200 / WI-3000
品質情報をリアルタイム収集・監視 プロセス異常通知 インライン専用システム





- 100%インライン検査で不良発生を未然に防ぐプロセスコントロール
- 非接触で溶接不良を迅速かつ的確に特定
- リアルタイムフィードバックで造管機のセットアップ時間を大幅に削減
- 独自開発の溶接検査用ソフトウェア・アルゴリズム
- 他の非破壊検査システムにはない欠陥検出
- 歩留まり・スクラップ率を削減し生産性を向上、返品率の大幅な低減
- データの定量化で熟練工不足の解消に一躍を担うシステム
- シングル及びデュアルヘッドの構成も可能(溶接工程 + ビードカット後 等)
- フィードバック制御による自動化も可能、ダウンタイムを最小限に

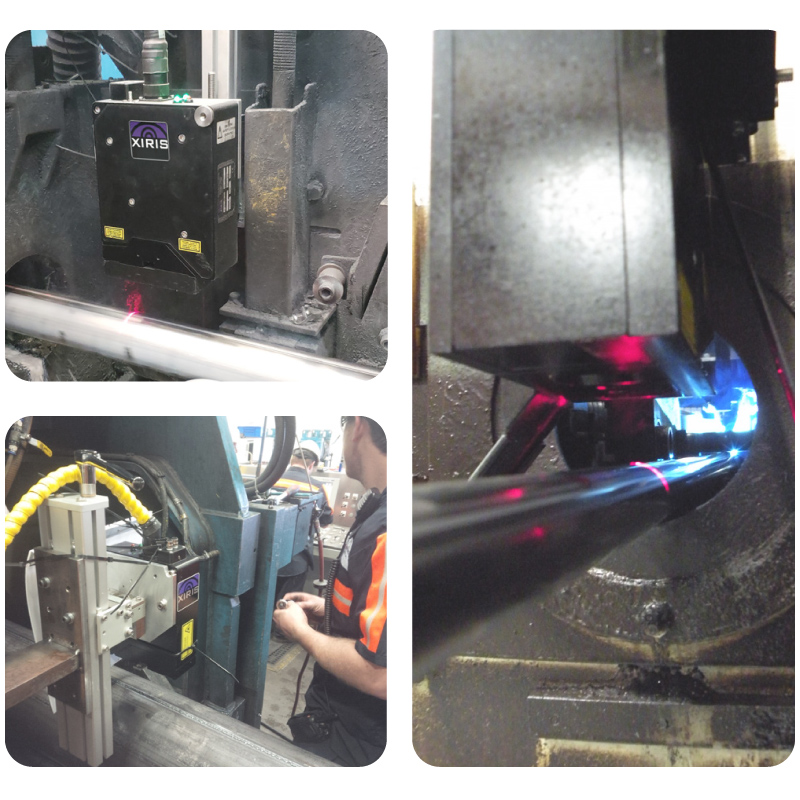

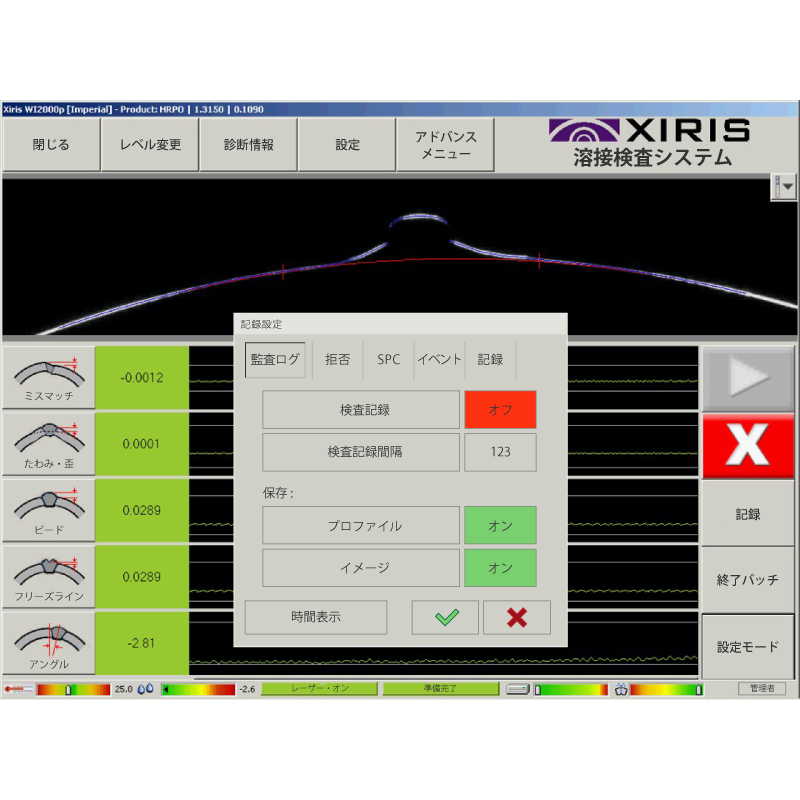

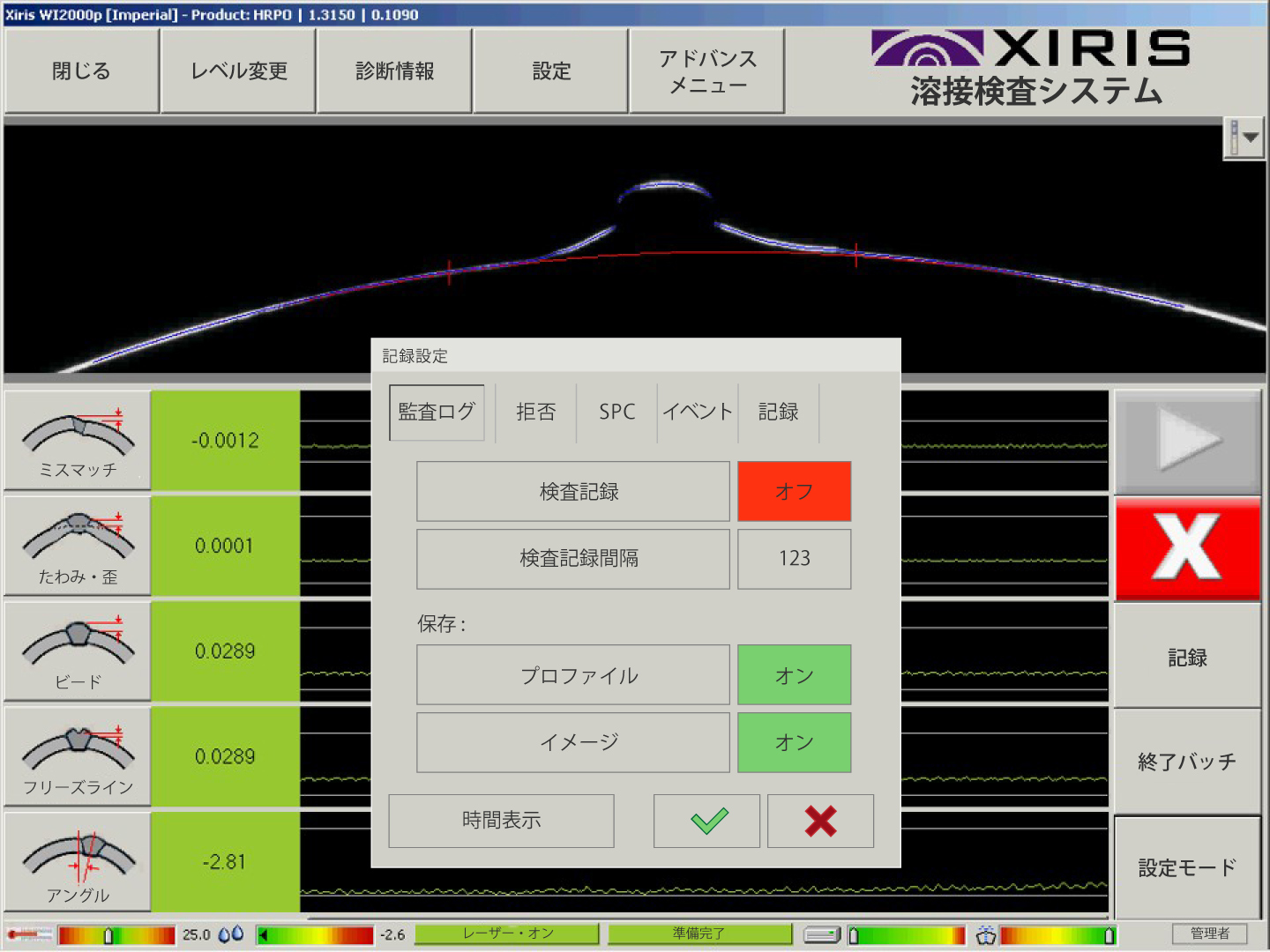

- リアルタイムプロセスモニタリング、トレンドレポート、警告、アラーム
- マーキングやスプレーとの連動可能
Xiris Automation社の WI-2200 / WI-3000 溶接ビード計測・検査・監視システムは、チューブやパイプ業界において成形や溶接、ビードカット、スカーフィング、プロセス等に関する品質情報をリアルタイムに収集・監視しプロセス異常を通知できるインライン専用のシステムです。
優れた光学レーザー技術+高精度・高速カメラで溶接ビードと造管状況をスキャンし、独自に開発された3D三角測量アルゴリズムが、リアルタイムで生産工程の厳密な溶接管理と品質維持に役立ちます。造管時のデータを記録し、後から検証することも可能です。
計測データを定量化し、熟練工不足の解消に一躍を担いユーザー様からも高い評価を得ています。



Xiris Automation社の溶接ビード計測検査・監視システムは、以下の情報を提供します。
- 溶接管の成形情報 (品質情報)
- 造管プロセスの定量情報・溶接の品質情報
- ビードカット後の品質情報
- ジョブデータの保存と再生
- 管の歪みや傾き情報

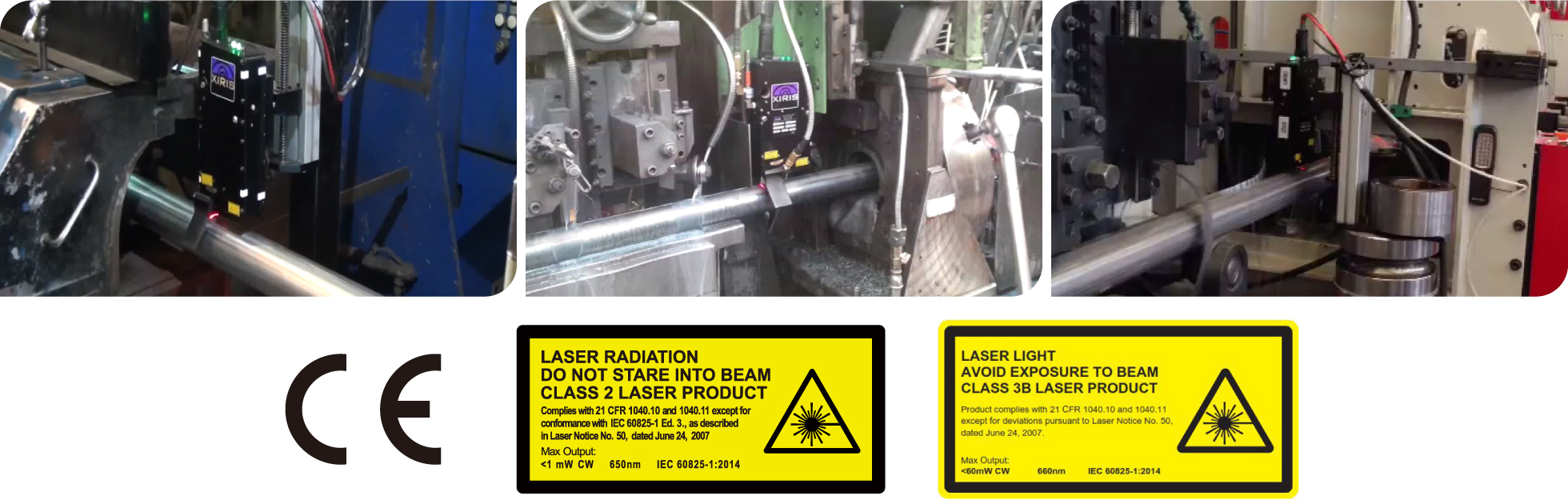

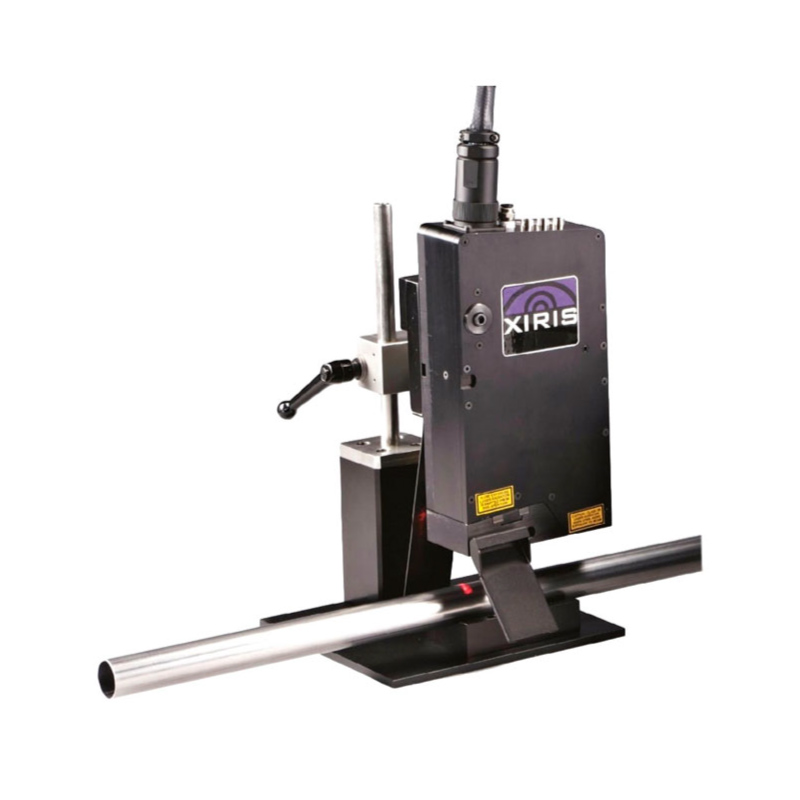

光学・測定 仕様 | ![]() WI-2200 |
![]() WI-3000 |
|||
---|---|---|---|---|---|
センサモデル | XR14 | XR23 | XR24 | XR48 | XR80 |
最小チューブ/パイプサイズ (OD 外形 φ) |
5mm (0.20") |
13mm (0.51") |
30mm (1.18") |
50mm (1.97") |
|
最大溶接ビード幅 | 4.0mm (0.157") |
7.3mm (0.289") |
18mm (0.71") |
28mm (1.1") |
|
標準測定速度 (プロファイル/秒) |
140/秒 | 125/秒 | 140/秒 | ||
測定速度・垂直FOV50%以下 | 250/秒以上 | ||||
表面からの距離 | 13mm (0.51") |
73mm (2.87") |
|||
水平視野 | 14mm (0.55") |
23mm (0.90") |
24mm (0.94") |
48mm (1.89") |
80mm (3.15") |
垂直視野 | 3.2mm (0.126") |
5.6mm (0.22") |
6.8mm (0.27") |
15.9mm (0.63") |
36mm (1.42") |
水平分解能 | 7μm (0.0003") |
15μm (0.0005") |
13μm (0.0005") |
25μm (0.001") |
75μm (0.003") |
垂直分解能 | 8μm (0.0003") |
14μm (0.0005") |
20μm (0.0008") |
35μm (0.0014") |
105μm (0.004") |
センサヘッド 仕様 | ![]() WI-2200 |
![]() WI-3000 |
|
---|---|---|---|
レーザーパワー/クラス | Class 2 | Class 3B | |
受光素子・解像度 | モノクロ CMOS HDセンサ・1920×1080ピクセル | ||
センサヘッド寸法/重量 | W128mm(5.0")× D59mm(3.1")× H244mm(9.6")4.0kg (9lb) | ||
センサヘッド+光学マウント ブラケット寸法/重量 |
W128(5.0")× D222(8.7")× H346mm(13.6") 7.0kg |
W180(7")× D260(10") × H450mm(18") 7.4kg |
|
マウント | 水平・垂直の調整が容易なユニバーサルマウント | ||
冷却機構 (センサヘッド内) |
調整可能な冷却用エアー 220L/min @ 6bar(8cfm@90psi) |
冷却用水冷 2L/min 15-25℃(59-77°F) |
|
ソフトウェア | WI専用溶接計測検査・監視・多機能ソフトウェア(コンソールにインストール済) | ||
HMIコンソール | 産業用コンソール・15インチ タッチパネルLCD内蔵 | ||
HMI寸法/重量 | 幅485(19.1")× 奥行212(8.4")× 高さ340mm(13.4")/ 15.5kg | ||
GUI対応言語 | 日本語、英語、ドイツ語、スペイン語、フランス語、中国語、他多言語対応 | ||
HMI冷却機構 | 内蔵ファン冷却・環境温度40℃迄又はオプション空冷700L/分at 6 bar(25cfm at 90psi) | ||
HMIインタフェース | 4デジタル入力(24VDC、NPN、PNP)、4デジタル出力(24VDCドライコンタクト)、 マーキングシステムへの接続(エンコーダー入力/スプレー用出力)、OPC(オプション) |
||
ケーブル | 標準10m(35.8") | ||
HMI動作環境 | 電源100-240VDC、500ワット、50-60Hz、環境温度10-50℃(50-122°F) | ||
プロファイルタイプ | 丸型、V字型、ステップ型、平型、非対称型、楕円型 |

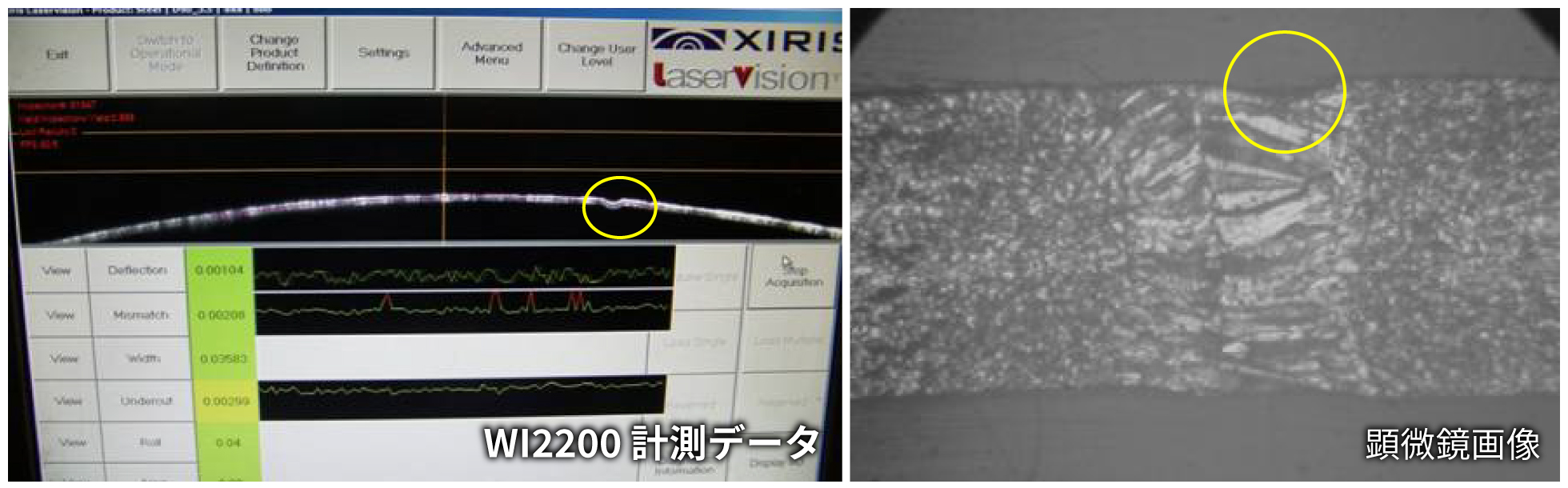

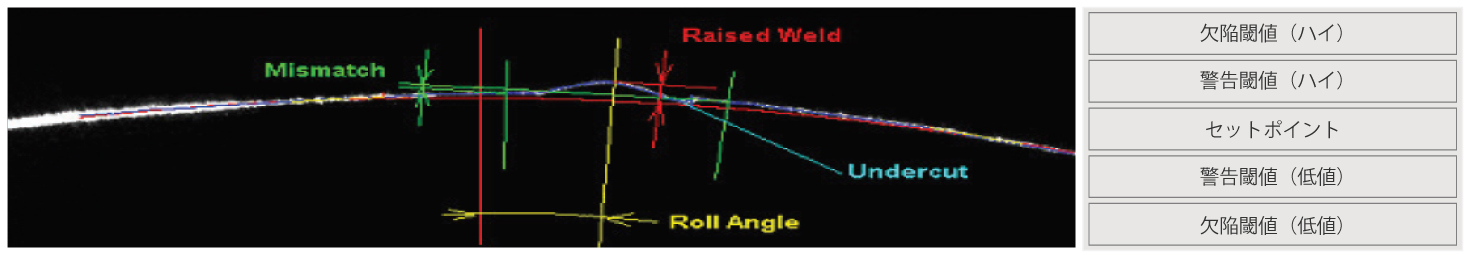

WI-2200/3000溶接計測検査・監視システムを使用した溶接及びスカーフ欠陥の事例です。
溶接欠陥溶接不足・割れ
溶接ビード高さ測定
成形の歪
溶接部のズレ
溶接ビードの幅
溶接ビードの肉厚と比率
ビードカットの幅

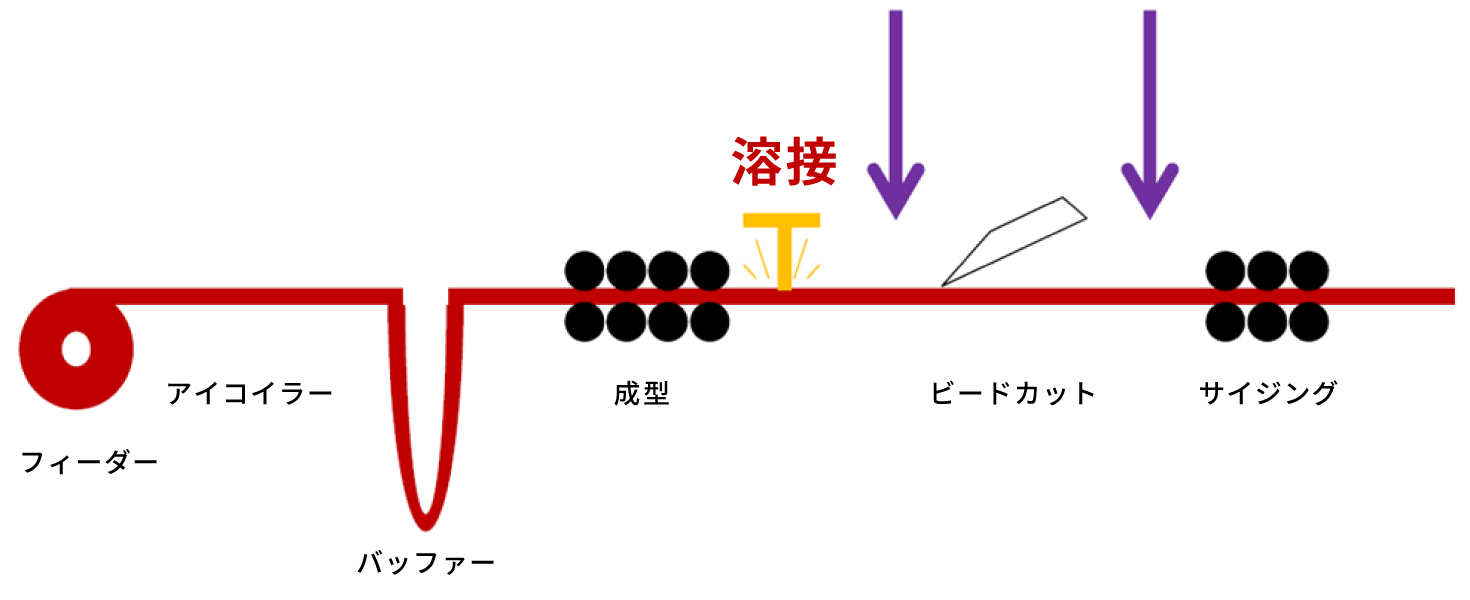

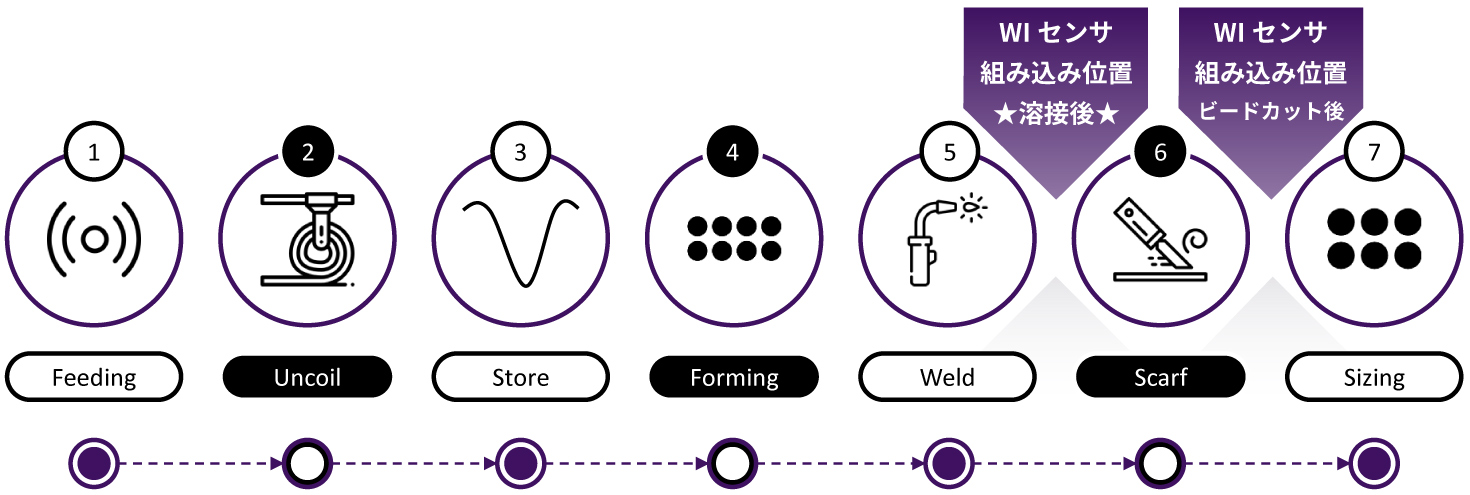

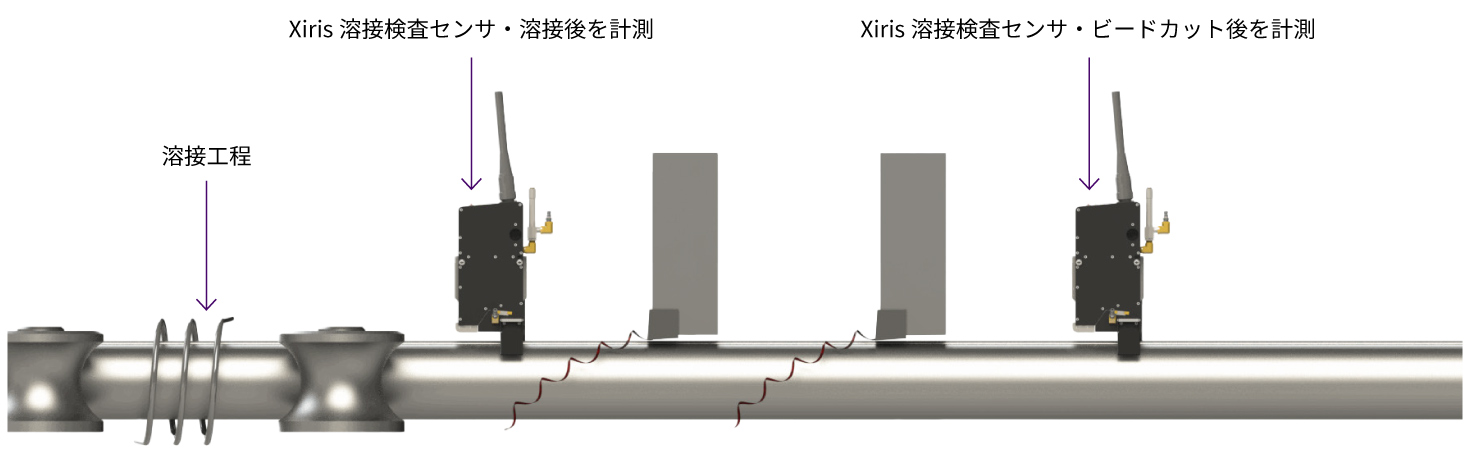

チューブ・パイプ・丸管溶接の溶接検査工程に組み入れることが可能なシステム構成です。メインは溶接後のビード検査で溶接後直ぐのパイプをWIセンサ検査します。加えてビードカット後の検査にもWIセンサを設置して溶接後とビードカット後の両方で検査システムを構築することも可能です。

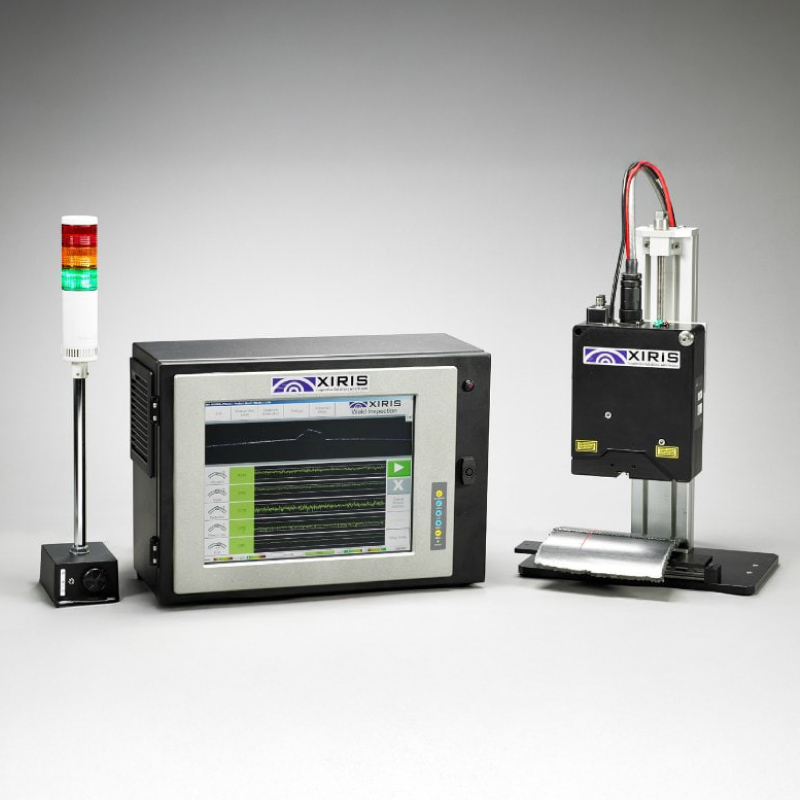

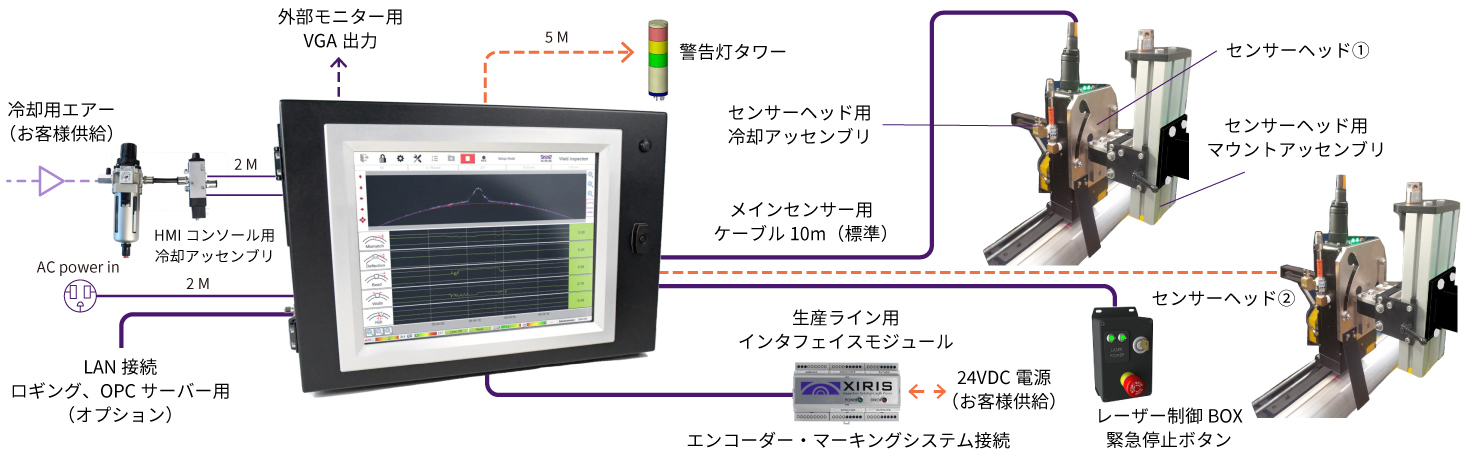

WIセンサは、専用ケーブルで制御コンソールへ接続されます。コンソールは警告灯への出力、目視用にVGAの映像出力、生産ライン用の入出力インタフェースBOXへの拡張、LAN接続ポートからのロギングやOPCサーバーへの拡張など、溶接検査の設定、計測、検査、監視を行う上で周辺機器との連動において中核的な役割を持ちます。環境対応のため、WI-2200センサには空冷、WI-3000センサには水冷、コンソールには空冷の供給が必要となります。

センサモデル | 商品コード (型番) |
ミル・測定方向 | 測定分解能 H×V(μm) |
視野FOV H×V(mm) |
#プロファイル /秒 |
構成/内容 | 価格 |
---|---|---|---|---|---|---|---|
XR14 | 837-X14-R1 | 右 → 左 | 7 × 8 | 14 × 4 | 125 | センサ ソフトウェア コンソール 10mケーブル |
お問い合わせ |
837-X14-L1 | 左 → 右 | お問い合わせ | |||||
XR23 | 837-X23-R1 | 右 → 左 | 12 × 13 | 23 × 6 | お問い合わせ | ||
837-X23-L1 | 左 → 右 | お問い合わせ |
オプション | 商品コード(型番) | 構成/内容 | 価格 |
---|---|---|---|
O-1 | センサヘッドマウント用アッセンブリ | お問い合わせ | |
O-2 | 警告灯タワー | お問い合わせ | |
O-3 | 生産ライン用インタフェース・モジュール | お問い合わせ | |
S-1-880-01331 | 保護スライダーアッセンブリ + ガラス・ウィンドウ 予備10枚(左→右用) | お問い合わせ | |
S-1-880-01332 | 保護スライダーアッセンブリ + ガラス・ウィンドウ 予備10枚(右→左用) | お問い合わせ | |
O-4 | 追加用SWI-2200センサヘッドKIT (センサヘッド + マウント用アッセンブリ + 10mケーブル) |
お問い合わせ | |
O-5 | OPCデジタルインタフェース・ソフトウェア | お問い合わせ | |
T-1 | 納入トレーニング | お問い合わせ | |
S-2-xx | WIセンサケーブル 10m or 20m(予備用) | お問い合わせ | |
S-3 | 保護ガラス・ウインドウ 予備10枚 | お問い合わせ | |
S-4 | 保護エアーホース | お問い合わせ |
WI-3000 溶接計測検査・監視システム ― センサヘッドモデル XR24/XR48/XR80用(Class 3B レーザー)
センサモデル | 商品コード (型番) |
ミル・測定方向 | 測定分解能 H×V(μm) |
視野FOV H×V(mm) |
#プロファイル /秒 |
構成/内容 | 価格 |
---|---|---|---|---|---|---|---|
XR24 | 833-X24-R1 | 右 → 左 | 13 × 18 | 14 × 4 | 140 | センサ ソフトウェア コンソール 10mケーブル |
お問い合わせ |
883-X24-L1 | 左 → 右 | お問い合わせ | |||||
XR48 | 883-X48-R1 | 右 → 左 | 26 × 35 | 49 × 16 | お問い合わせ | ||
883-X48-L1 | 左 → 右 | お問い合わせ | |||||
XR80 | 883-X80-R1 | 右 → 左 | 45 × 61 | 80 × 22 | 125 | お問い合わせ | |
883-X80-L1 | 左 → 右 | お問い合わせ |
オプション | 商品コード(型番) | 構成/内容 | 価格 |
---|---|---|---|
O-1 | センサヘッドマウント用アッセンブリ | お問い合わせ | |
O-2 | 警告灯タワー | お問い合わせ | |
O-3 | 生産ライン用インタフェース・モジュール | お問い合わせ | |
S-1 | 保護スライダーアッセンブリ + ガラス・ウィンドウ 予備10枚 (WI-3000のスライダーアッセンブリは、左右両方向のミルに対応) |
お問い合わせ | |
O-4 | 追加用SWI-2200センサヘッドKIT (センサヘッド + マウント用アッセンブリ + 10mケーブル) |
お問い合わせ | |
O-5 | OPCデジタルインタフェース・ソフトウェア | お問い合わせ | |
T-1 | 納入トレーニング | お問い合わせ | |
S-2-xx | WIセンサケーブル 10m or 20m(予備用) | お問い合わせ | |
S-3 | 保護ガラス・ウインドウ 予備10枚 | お問い合わせ | |
S-4 | 保護エアーホース | お問い合わせ |
