HDMI/SDI信号 ストリーミング＆録画ユニット
製品名

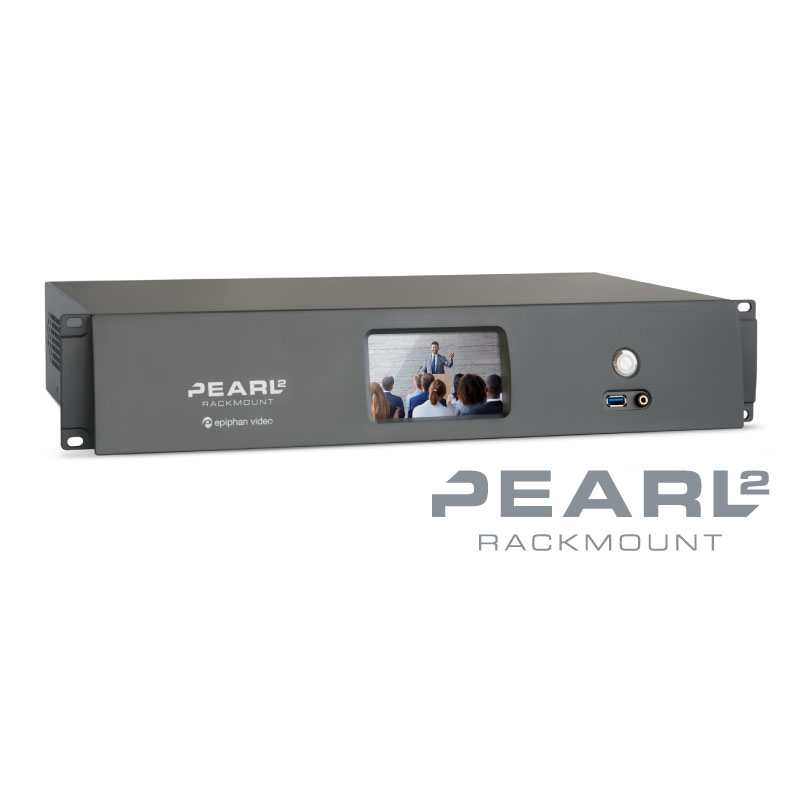

Pearl-2
製品名
Pearl-2
ストリーム配信、録画、スイッチングを１台で実現！（４Ｋ対応オプション有）
NEWファームウェア4.17.2（2022/8/30リリース）
- オールインワンのビデオ制作配信ユニット
- 録画ボタンを押すだけで録画開始/終了
- 自動/手動ファイルアップロード機能搭載
- 同時に複数のCDNに配信可能
- 自由な画面レイアウトの作成が簡単
- ４Ｋオプションで４Ｋ映像の入出力が可能
- タッチパネル、端末アプリからも操作可能

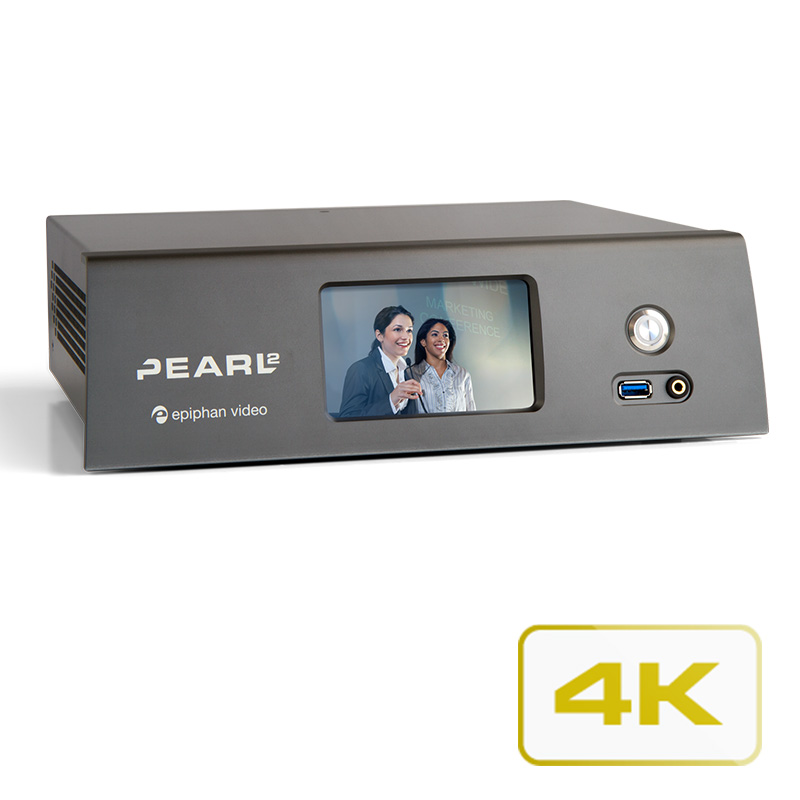

Epiphan社のPearl-2は４Ｋ映像（※）を取込み、録画、ストリーム配信を１台で可能にしたユニークな製品です。
※4k Addonが必要
複数の映像や音声以外に、背景画像やロゴマークを組み合わせて、オリジナルの画面を簡単に作ることができます。作成した画面はそのまま録画、配信に使えるので、分かりやすく、伝わりやすいコンテンツ制作が可能です。
作成した動画コンテンツは自動ファイルアップロード機能を使うと、録画終了と同時にLMSへ転送されます。
KALTURA、Moodle、PanoptoなどLMSとの連携、eラーニングに最適です。

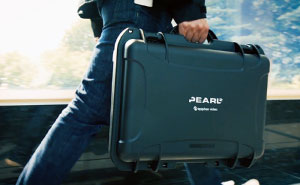

付属の専用キャリーケースに必要なケーブル類をまとめ気軽に持ち運べるので、場所を選ばず録画、配信を行っていただけます。授業、講義、セミナー、会議、研修、イベントなど、活用範囲は多岐にわたります。

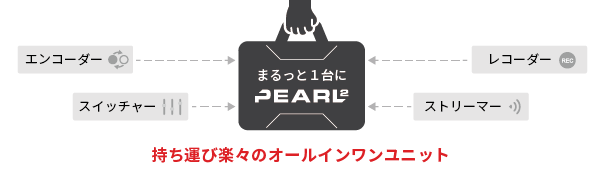

【Pearl-2】は
・ストリーミング
・録画
・スイッチング機能
が１台にまとめられた
『オールインワンユニット』です！

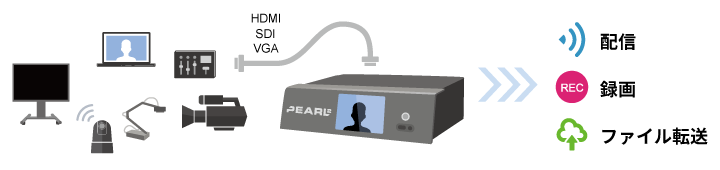

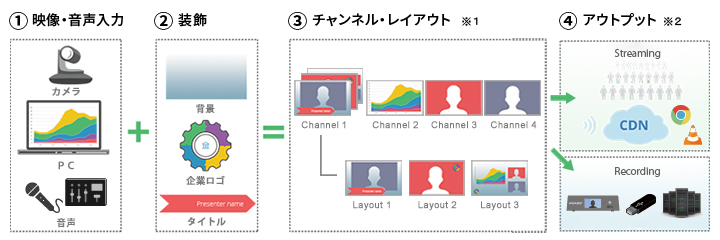

クイックガイド
①：カメラ、PC、音声などの機器とPearl-2を接続する
②：背景、企業ロゴ、動画タイトルなどをPearl-2に保存する
③：①と②を組み合わせてご自身のお好きなチャンネルとレイアウトを決める
④：ストリーム配信や録画ファイルの保存先は用途によって選択可能（圧縮/出力形式を選択）
※１：Layoutの最大同時表示 ※Pearl-2 4K Addonの場合 （背景や企業ロゴや動画タイトルは解像度とフレームレートに影響しません）
※２：全チャンネルまたは指定のチャンネルを配信・録画でき、チャンネル毎に視聴を管理できる
録画
最大４Ｋ映像を30fpsでキャプチャし、H.264ハードウェアエンコーダーで安定した録画が可能（※4K Addonが必要）。
内臓ストレージ、USBドライブ、ネットワークストレージなど（FTP/SFTP）、録画ファイルの保存先は選択可能。
FTP転送はLMSとの連携に使える便利な機能です。講義/研修の録画後すぐに、動画コンテンツとして配信できます。
ストリーム配信
YouTube・Facebook・その他CDNやCMS（RTMP/RTMPS、RTSP）などを利用して、複数のライブストリーミングを行いながら、同時にローカルネットワークのWEBブラウザやスマートテレビへのストリーム配信も可能。
HTTP・HLS・FLV・ASF・UPnP・SAPを利用してユニキャスト、マルチキャストに対応。

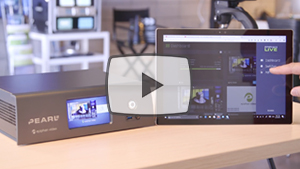

RTMP pushを使用したCDNへの配信方法（YouTubeへの配信）
スイッチング

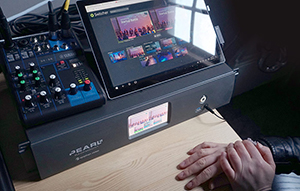

あらかじめ設定しておくと、タッチパネル上で映像の切替えができます。

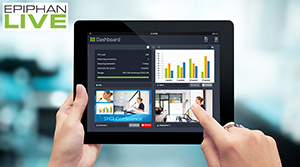

またブラウザアプリの「Epiphan Live」でも行えるので、お使いのスマートフォンやPC・タブレットでも操作が可能です。
録画中に画面を切替えることで、編集作業を省略できます。ロゴやお知らせなどの画像を用意して、本編開始前に告知として表示しておくことも可能です。

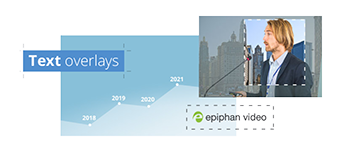

レイアウト作成
簡単なドラッグアンドドロップ操作で、画像の重ね合わせや文字のオーバーレイ表示、画像の切り出し（クロップ）ができます。
単調なスライド画面のみのコンテンツから、カメラの映像を加えた動きのあるコンテンツが簡単に作成できます。

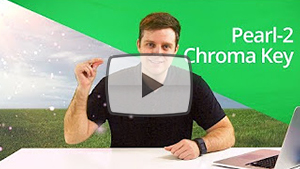

クロマキー機能
クロマキーとは映像の一部の特定の色を透明にし、そこに別の映像を合成する技術です。
生き生きとした飽きさせない映像を簡単に作成できます。
画面を背景にして説明すれば、これまでのコンテンツがダイナミックな動画コンテンツに生まれ変わります。
| 商品コード （型番） |
 Pearl-2 |

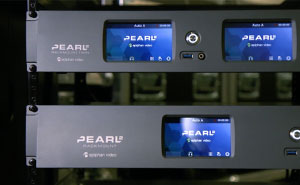

 Pearl-2 Rackmount |
|
|---|---|---|---|
| 寸法 | 300 × 240 × 90mm | 498 × 276 × 89mm （2U/19インチラック、マウントタブ含む） |
|
| 重量 | 3.8kg | 5.5kg | |
| 映像入力信号 | コネクタ | HDMI™ ×２, 4K HDMI ×２, 12G SDI ×２, USB video ×２ |
|
| ネットワーク | NDI® , NDI HX , SRT , RTSP | ||
| 音声入力信号 | XLR（２つのステレオペアまたは４つのモノ）×４ , SDI ×２ , USB ×２ , HDMI ×４ , RCA（ステレオ）×１ | ||
| 映像出力 | HDMI 2.0 ×1 , HDMI 1.4a ×1 ※４K機能は４K addon（オプション購入）が必要です。 |
||
| 映像圧縮 | コーデック | H.264 , Motion JPEG |
|
| 色解像度 | 4:2:0 | ||
| 解像度 | 最大４K（3840 × 2160） ※４K機能は４K addon（オプション購入）が必要です。 | ||
| 音声圧縮 | MP3 , PCM , AAC（サンプリング16～48 kHz , ビットレート最大320 kbps） | ||
| ネットワークインターフェース | 10/100/1000 Ethernet port（RJ45）×１ | ||
| ストレージ | 内蔵 | 512 GB SSD | |
| USB | 自動または手動でUSB3.0ポート経由でコピー | ||
| ネットワーク | FTP , SFTP , SCP , RSYNC , CIFS , AWS , WebDav servers | ||
| 録画形式 | AVI , MP4 , MOV , MPEG-TS | ||
| ストリーミングプロトコル | RTMP/RTMPS , SRT , HLS , MPEG-DASH , NDI , RTSP , MPEG-TS , RTP/UDP , UPnP | ||
| エンコードプログラム | 1080p＠60fps ×2 ※最大６つの1280×720ソースを使用 | ||
| 1080p＠30fps ×6 ※最大６つの1280×720ソースを使用 | |||
| 4K UHD（3840×2160）30fps ×1 ※最大2つの４Kと２つの1280×720ソースを使用 ※４K機能のアドオン必要 | |||
| 操作 | 管理者画面（ブラウザベース）, Epiphan Live , タッチパネル , リモートログイン , HTTP API/RS-232 API | ||
| コンプ ライアンス |
FCC compliance | Part 15 | |
| CE compliance | Directive 2014/30/EU - Electromagnetic Compatibility Directive 2014/35/EU - Low Voltage Directive Directive 2011/65/EU - RoHS |
||
| 保証 | １年間の無償保証（センドバック方式） | ||

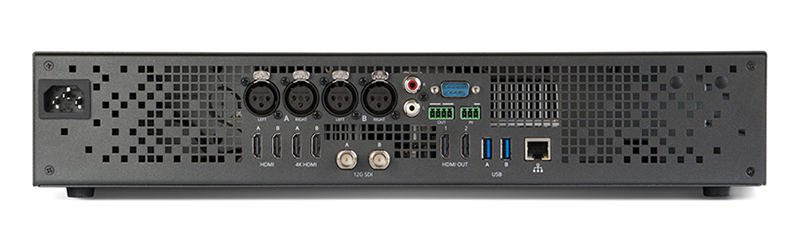

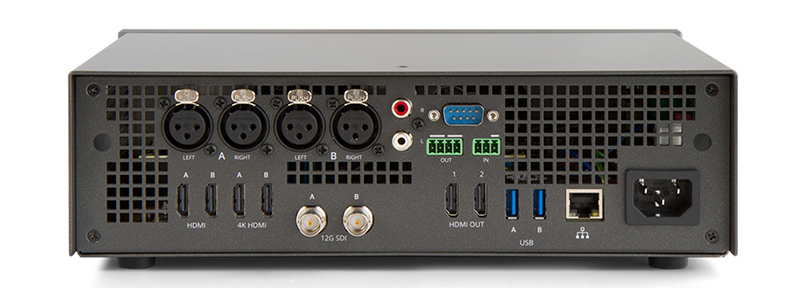

| 背面イメージ ※画像をクリックすると拡大表示します |
 |
 |
|
▼ 詳細仕様はこちら ▼
| 映像入力 | 信号 | 12G SDI ×２ , HDMI™ 1.4a/DVI ×2 , 4K HDMI™ 1.4a（UHD/DCI）/ DVI ×2 , USB3.0（UVC）×２（裏面） ※HDMI：HDCP非対応 , DVI：HDMIポートへ接続するためのアダプタが必要です ※４Ｋ機能は4K addon（オプション購入）が必要です。 |
|
|---|---|---|---|
| イーサネット経由 | RTSP ※最大６つの1080@30入力ソース, １つの４Ｋ入力ソース NDI|HX（アルファチャンネル対応）, SRT（push） ※最大３つの1080@30入力ソース, １つの４Ｋ入力ソース |
||
| コネクタ | HDMI typeA（メス）×４, BNC（メス）×２, USB-A（メス）×２（裏面）, RJ-45（メス）×１ |
||
| アスペクト比 | 3:2 , 4:3 , 16:9 , 16:10 , カスタム設定 | ||
| 標準解像度 | PAL , PAL wide , NTSC , NTSC wide | ||
| 解像度範囲 | 640×480 ～ 4096×2160 | ||
| フレームレート | 最大60fps ※HDMI ４K入力ポートは最大30 fps | ||
| カラースペース | HDMI：RGB 4:4:4 , YCRCB 4:2:2 , YCRCB 4:4:4 SDI：RGB 4:4:4 , YCRCB 4:2:2 |
||
| デインターレース | 対応 | ||
| ケーブル最大長 | SDI：約90m , USB3.0：約1.8m | ||
| 音声入力 | アナログ音声 | XLR ×２ ラインレベル（+4.0dBu）12.3VRMS, +24dBu（バランス/アンバランス/モノ/L/Rステレオペア ×２） RCA ×１ ラインレベル -10 dBV（L/Rステレオペア） |
|
| コネクタ | XLR（メス）×２、RCA（メス）×２ | ||
| デジタル音声： デジタルソースからの ディエンベデッド音声 |
SDI×２（SD-SDI音声非対応） HDMI×４ USB×３（背面） RTSP（embedded over Ethernet）×６ NDI（from NDI input over Ethernet）×３ SRT（embedded over Ethernet）×６ |
||
| コネクタ | HDMI type A（メス）×４ SDI（メス）×２ USB-A（メス）×２（背面） RJ-45（メス）×１ |
||
| ゲインコントロール | 0dB ～ 30dB | ||
| ミュート | 対応 | ||
| 音声ディレイ設定 | -300 ms to +300 ms | ||
| 映像処理 | 出力カラースペース | 4:2:0, 8 bits per color | |
| ビデオコーデック | H.264/AVC（ITU H.264, ISO/IEC 14496-10）4:2:0, 8 bit color - プロファイル：High, Main, Baseline - レベル：3.0, 3.1,3.2,4.0,4.1, 5.1 Motion JPEG NDI NDI|HX |
||
| ビットレート | 1～50 Mbps（選択可能） | ||
| ビットレート コントロール |
Constant | ||
| ハードウェアアクセラレーション によるエンコード |
選択可能 | ||
| 映像スケーリング | ソフトウェアとハードウェア | ||
| クロマキー | アップストリームキー／ダウンストリームキー | ||
| キーフレーム | 1/2秒, １秒間隔で最大５秒 | ||
| 音声処理 | 圧縮 | MP3 , AAC , and PCM | |
| サンプリングレート | MP3：22 kHz , 44 kHz , 48 kHz AAC：16 kHz , 22 kHz , 44 kHz , 48 kHz PCM：22 kHz , 44 kHz , 48 kHz |
||
| ビットレート | 64～320 kbps（MP3/AAC） | ||
| 映像出力 | 信号 | HDMI 2.0 ×１ , HDMI 1.4a ×１ H.264/AVC digital video over Ethernet ×６ NDI（ユニキャスト）×２ RTSP×６ SRT（push）×６ HLS（push）×６ MPEG-DASH（push）×６ |
|
| コネクタ | HDMI ×２ RJ-45（メス）×１ |
||
| ストリーミング プロトコル |
MPEG-TS, FLV RTSP over TCP/UDP SRT (push) over UDP HLS (push) over HTTP/HTTPS MPEG-DASH (push) over HTTP/HTTPS SRT, RTSP, RTMP, RTMPS(ストリーミングサーバー/CDN) HLS (pull) - Native Apple HTTP/HTTPS stream for iPad, iPhone and iPod Touch |
||
| マルチキャストストリーム | RTP , MPEG-TS & RTP , MPEG-TS over UDP , UPnP , SAP | ||
| 解像度範囲 | 録画：480p ～ 2160p ストリーム配信：H.264：480p ～ 2160p NDIストリーム：480p ～ 1080p HDMI出力ポート：480p ～ 2160p |
||
| フレームレート | 最大60fps | ||
| 形式 | H.264/AVC（ITU H.264, ISO/IEC 14496-10）4:2:0, 8 bit color プロファイル：High , Main , Baseline レベル：3.0, 3.1, 3.2, 4.0, 4.1 Motion JPEG NDI |
||
| ネットワーク トラフィックシェーピング （マルチキャストストリーム） |
4Mbps～95Mbps（設定可能） | ||
| 音声出力 | アナログ出力 | 3.5 mmステレオヘッドホンジャック×１（前面） | |
| デジタル出力 | RTSP/SRT audio over Ethernet HLS/MPEG-DASH audio over HTTP/HTTPS HDMI audio（エンベディッド） |
||
| モニタと制御 | 前面パネル | 4.3インチタッチパネルモニタ（内蔵）解像度：800×480 | |
| USBキーボード | USBキーボード接続可能 | ||
| USB ステータスライト |
USBステータスランプ接続可能 対応モデル： -Kuando BusyLight models: UC Alpha and UC Omega -Delcom Products USB HID single color and multi-color signal indicators （取り扱いなし） |
||
| 録画と ストレージ |
録画形式 | AVI , MOV , MP4 , MPEG-TS | |
| 静止画アップロード形式 | JPEG, PNG | ||
| 内蔵ストレージ | 512 GB SSD ※約100MBのハードドライブスペースがシステム用に予約されています。 ※録画データが多くなる場合はネットワークストレージのご利用をおすすめします。 |
||
| ファイル転送プロトコル | FTP , SFTP , SCP , AWS S3 client , WebDAV client RSync | ||
| ネットワーク ファイルプロトコル |
CIFS/SMB | ||
| USBストレージの ファイルシステム |
FAT16 , FAT32 , XFS , EXT2 , EXT3 , EXT4 , NTFS | ||
| 外部USBポート | USB 3.0 ×１（前面） USB 3.0 ×２（裏面） |
||
| ビットレート | 最大50 Mbps | ||
| コミュニ ケーション |
USB規格 | USB 1.1 , USB 2.0 , USB 3.0 HDCP非対応 |
|
| シリアルポート | Bidirectional RS-232（メス）×1 | ||
| シリアルプロトコル | データビット：７または８（初期設定） ストップビット：１ パリティ：なし フロー制御：なし, ハードウェア, ソフトウェア |
||
| シリアルポートボーレート | 19200 bps | ||
| イーサネットホストポート | RJ-45（メス） ×１ | ||
| イーサネットデータレート | 10/100/1000 Base-T, half/full duplex with autodetect | ||
| MTU （Maximum Transmission Unit） |
68~1500 MTU（設定可能） | ||
| プロトコル | DHCP, TLS 1.2, LDAP, mDNS, UPnP, SAP, RTP, MPEG-TS & RTP FTP, SFTP,SCP,MPEG-TS/UDP, 802.1x, EAPOL, EAP-TTLS, EAP-TLS, PEAP, HTTP, HTTPS, NTP, PTP, FTP, SCP, AWS S3 |
||
| Network discovery/Announce | UPnP, SAP | ||
| ネットワーク セキュリティ |
802.1x EAP methods | PEAP , EAP-TLS , EAP-TTLS | |
| 管理と制御 | 管理者画面 | すべての設定 , 操作 , モニタリングが可能 - Web UI（ブラウザ経由） - ローカル操作（Pearl-2に接続したマウスとキーボード , モニタを使って操作） |
|
| Epiphan Live | 配信/録画/スイッチングの操作 - Web UI |
||
| セキュリティ | 複数のユーザーアカウントとパスワード HTTPSの管理者画面/Epiphan Liveアクセス , Channelのブロードキャストへのアクセスはローカルネットワークと同様 |
||
| リモートアクセス | Epiphan Cloud™ デバイス管理や録画/配信の制御など |
||
| API | 対応（HTTP/HTTPS, RS-232） | ||
| 連携 | Content Management Systems | Kaltura , Panopto | |
| General | 電源供給 | 100-240 VAC , 50-60 Hz | |
| 使用電力 | 0.8 A , 100-240 VAC | ||
| 使用環境温度 | 0～40℃ | ||
| 冷却 | ファン：前面下部から背面 | ||
| 筐体 | 金属 | ||
| フォームファクタ | Portable desktop model 19″ rack mountable model |
||
| 寸法（W × D × H） | Pearl-2：300 × 240 × 90mm Pearl-2 Rackmount:：498 × 89 × 276 mm（マウントタブ含む） |
||
| 重量 | Pearl-2：3.8kg Pearl-2 Rackmount:：5.5kg |
||
| コンプ ライアンス |
FCC compliance | Part 15 |
|
| CE compliance | Directive 2014/30/EU – Electromagnetic Compatibility Directive 2014/35/EU – Low Voltage Directive Directive 2011/65/EU – RoHS |
||
| 生産国 | Made in Taiwan | ||
| 保証 | １年間の無償保証（センドバック方式） | ||
教育：学習・育成「動画コンテンツを活用したeラーニングに最適」
◆ 教育コンテンツ／動画マニュアルの制作
◆ 研修／人材育成の教材作成
◆ eラーニング

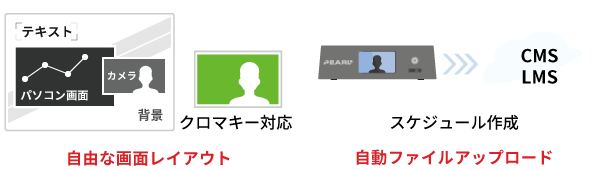

プレゼン資料とカメラ映像を並べるなど、自由に画面レイアウトができるので視聴者の集中が継続しやすい動画が作成できます。録画ファイルはLMS、CDMなどサーバへ自動アップロードでき、収録後すぐに配信が可能で、振り返り学習にも向いています。

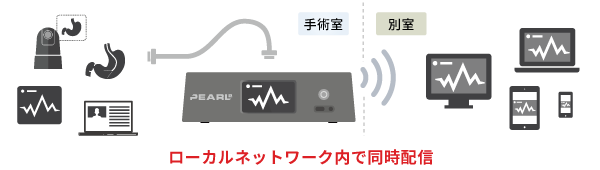

医療：診察・手術「離れた場所にいる複数人と映像共有が可能」
◆ 学会／研修資料の作成
◆ 手術映像のデータ保存
◆ 医療機器／診察映像の画面／映像共有
◆ 手術映像のライブ配信
映像信号を入力して、タッチパネル上の録画ボタンをタッチするだけで録画が可能で誰でも使いやすいデバイスです。
録画と同時にネットワーク上で映像を配信すれば、場所にとらわれず複数人同時に映像を共有できます。
イベント：スポーツ・ゲーム「スタジオや常設なしで、どこでも簡単に録画・配信」
◆ イベントの録画
◆ スポーツのライブ配信やコンテンツ制作
◆ ゲームのストリーム配信
まるで映像制作・配信スタジオを持ち運ぶかのような頼りになるオールワンユニットで、貸会議室やセミナールームでの配信、録画も簡単に行えます。
| 商品コード（型番） |  Pearl-2 |
 Pearl Mini |
 Pearl Nano |
|
|---|---|---|---|---|
| 映像入力 信号 |
SDI | 12G SDI ×２ |
3G SDI ×１ | 12G SDI ×１ |
| HDMI™ | 1.4a / DVI ×４ ※４Ｋ機能のアドオンで４つの内２ポートが 4K HDMI™ 1.4a (UHD/DCI) / DVIに対応 |
1.4a ×２ | 2.0 ×１ | |
| USB3.0 （UVC） |
２ ※背面 |
ー | ||
| RTSP | ６ ※最大1080@30×６ , ４Ｋ×１ |
１ | ||
| NDI/NDI|HX4 | ３ （Alpha channel support） ※入力ソース：最大1080@30×３ , ４Ｋ×１ |
ー | ||
| SRT(push) | ３ ※入力ソース：最大1080@30×３ , ４Ｋ×１ |
１ ※USB, RTSP, SRTは同時利用不可 いずれか１つのソースが使えます |
１ ※RTSP, SRTは同時利用不可 いずれか１つのソースが使えます |
|
| 音声入力 信号 |
XLR ラインレベル |
４ バランス/アンバランス, モノまたはステレオL/R×２ |
２ バランス/アンバランス, モノまたはステレオL/R×２ |
|
| 1/4" TRS ラインレベル |
ー | ２ バランス/アンバランス, モノまたはステレオL/R×２ |
ー | |
| 3.5 mm stereo | ー | １ アンバランス |
ー | |
| Stereo RCA ラインレベル |
１ | |||
| SDI Audio | ２ | １ ※SD-SDI audioは非対応 |
||
| HDMI Audio | ４ | ２ | １ | |
| USB | ３ | ２※背面 | １ | |
| RTSP | ６ | １ | ||
| NDI | ３ | ー | ||
| SRT | ６ | １ | ||
| 入力解像度範囲 | 640×480 ～ 4096×2160 ※4K Addonなし：～1920×1200 ※4K Addon：～4096×2160 |
640×480 ～ 1920×1080 | ||
| Channel作成可能数 ※エンコードプログラム |
６ | ２ |
１ | |
| 1920×1080（1080p）30fps ×６ ※最大６つの1280×720ソースを使用 |
1080p@30fps ×２ ※最大２つのフルHDソースを使用 |
1080p@60fps ×１ ※最大２つのフルHDソースを使用 |
||
| 4K UHD（3840×2160）30fps ×１ ※最大２つの４Ｋと２つの1280×720ソースを使用 ※４Ｋ機能のアドオン必要 |
ー | ※オプション（有料）で4096×2160（４Ｋ）30fps ×１ 対応 | ||
| ストレージ | 内蔵 ストレージ |
512GB SSD | － | SATA M.2 SSD（M Key）に拡張可能 ※NVMeには非対応 |
| SDカード | － | 512GBまで対応 ※PCへのデータ移行には使用不可 |
||
| クロマキー機能 | 〇 | － | ||
| ラックマウントモデル | Pearl-2 Rackmount |
－ | ||
| 寸法 | 300×240×90mm | 261×172×60mm | 206×149×41mm | |
| Rackmount：485×276×89mm （2U/19インチラック） |
||||
| 重量 | 3.8kg | 1.7kg | 907g | |
| Rackmount：5.5kg | ||||
| 商品コード（型番） | 構成/内容 | 価格 |
|---|---|---|
| Pearl-2 | ディスプレイ/SDI信号 ストリーミング＆録画ユニット Pearl-2 | お問い合わせ |
| Pearl-2 Rackmount | ディスプレイ/SDI信号 ストリーミング＆録画ユニット Pearl-2 （ラックマウントタイプ） | お問い合わせ |
| Pearl-2 4K Addon | Pearl-2 4K アドオン ※４Ｋ対応が必要な場合はご注文ください | お問い合わせ |

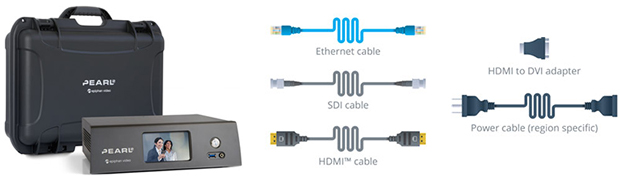

※製品に含まれるもの

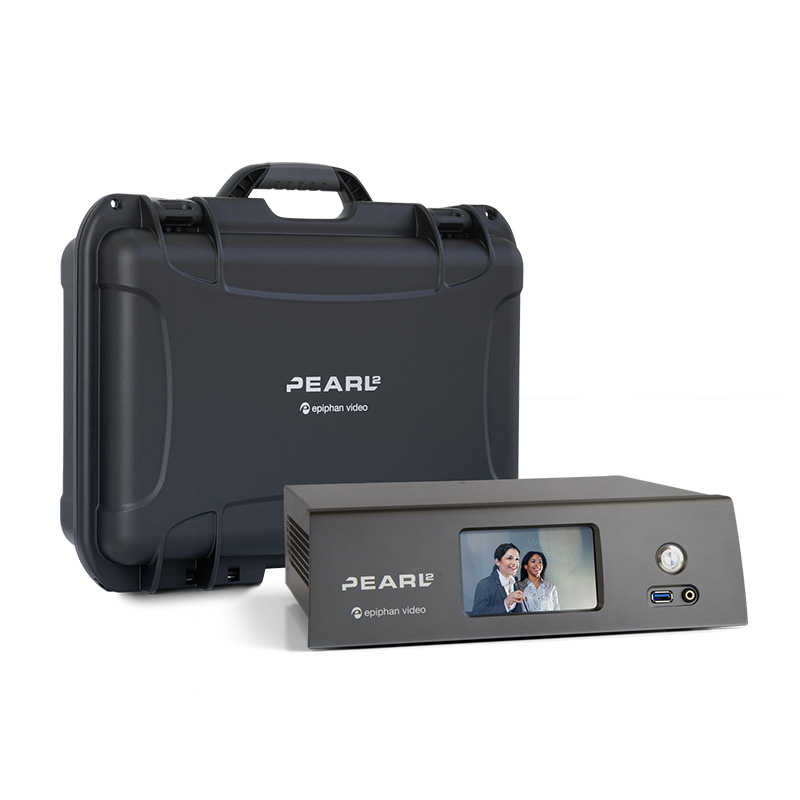

●Pearl-2本体 ●専用キャリーケース ●イーサネットケーブル ●SDIケーブル ●HDMIケーブル
●DVI-HDMI変換コネクタ ●電源アダプタ
※含まれる付属品の種類（ケーブルやアダプタの色や形状）は予告なく変更することがあります。
