ライブ映像制作 録画&ストリーミングエンコーダ

製品名

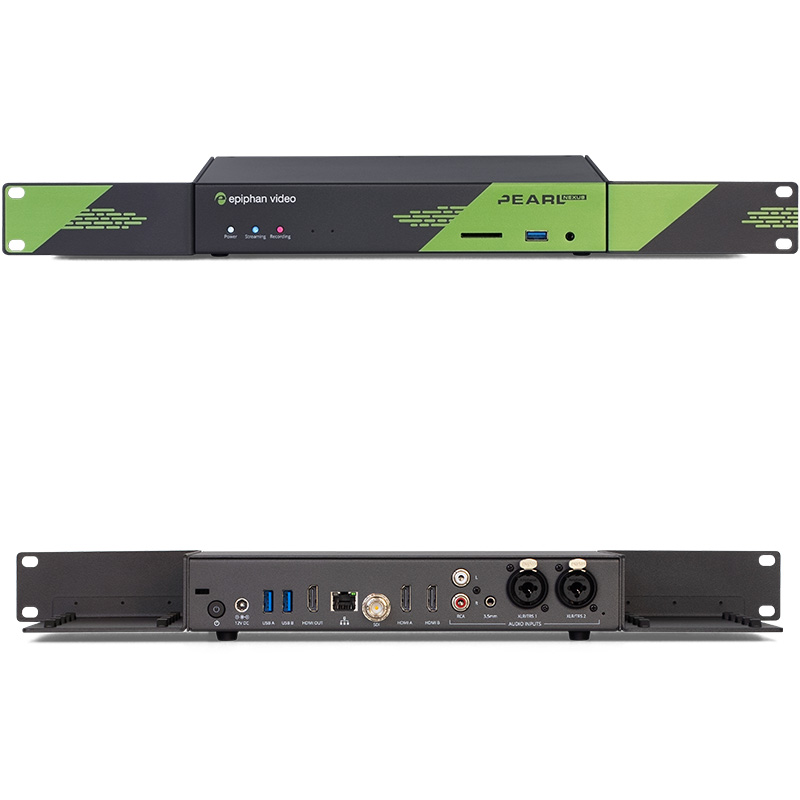

Pearl Nexus

HDMI/SDI/NDI|HX/SRT/RTSP対応 大容量SSD搭載、ラックマウント対応


point
  • あらゆる機器と統合可能なライブビデオ制作ユニット
  • 複数のサービスに同時ライブ配信
  • 各種CMS, CDNとの連携に対応

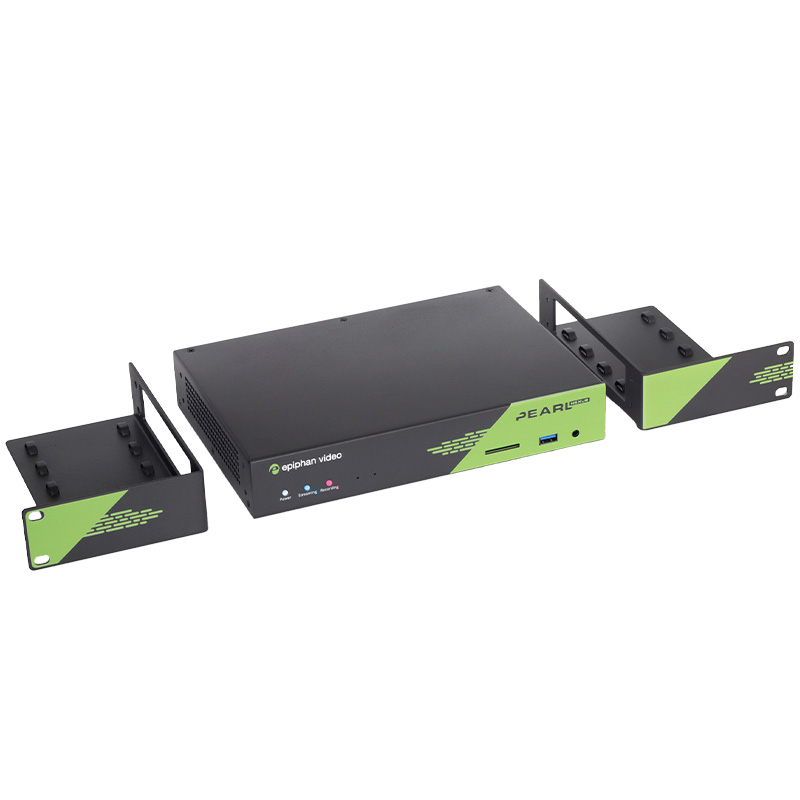

  • デスクトップとラックマウントの両方に対応
  • 1TBの大容量SSD搭載
  • 自由に映像や画像のレイアウトが可能
  • 高品質のエンコーディングで1080pHD録画
  • USBメモリ、ネットワークストレージへの転送に対応

Epiphan社のPearl Nexusは、映像キャプチャ、レイアウト作成、スイッチング、エンコード、録画、ストリーム配信を1台で行えるオールインワンの映像制作機器です。プロ仕様の音声入力(XLR、USB、3.5mm)と映像入力(SDI、HDMI、USB、SRT、NDI)に対応しており、複雑な機器構成なしで単体でもご利用いただけますし、様々な機器と連携して利用することも可能です。

複数の映像を1つの画面に自由にレイアウトでき、背景画像やロゴマークを組み合わせて、オリジナルな映像コンテンツを直感的な操作で作ることができます。Pearl Nexusは、最大3チャンネルの1080p映像を録画・配信できます。作成したコンテンツは内蔵の1TB SSDドライブに保存され、自動ファイルアップロード機能で、CMS(コンテンツ管理システム)、LMS(学習管理システム)などへ転送可能です。Panopto、KALTURA、Moodleなどとの連携が可能でeラーニングに最適です。

Pearl Nexusは、教室、セミナールーム、プレゼンテーションスペース、イベント会場、法廷など、あらゆる場所で映像制作をサポートします。eラーニングのコンテンツ作成や授業・講演・講義収録、各種イベントでのライブ映像配信、医療映像録画など、活用の幅は多岐に渡ります。

オールインワンデザイン ライブストリーミングに必要なものすべてがひとつに Pearlシリーズ WEB会議システムにPearlをプラス + Zoom Microsoft Teams 本格的なライブ配信を1人でも行える録画ストリーム配信ユニット Pearlシリーズ 簡単ガイドはこちら

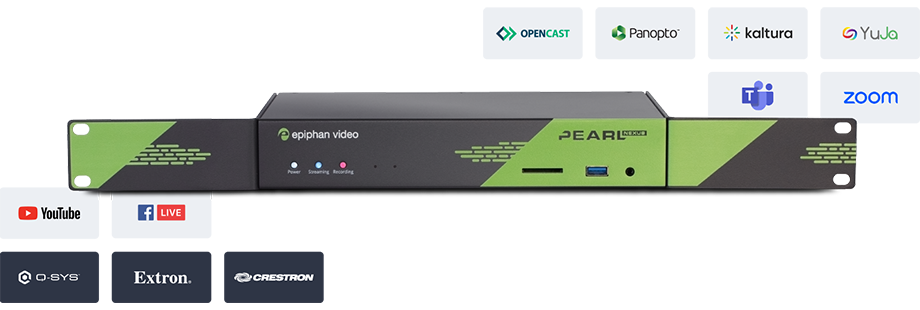

あらゆる周辺機器と統合

Pearl Nexusは多様な機器との柔軟な連携に対応できるよう設計されており、プロフェッショナルなAV環境におけるあらゆるハードウェアやソフトウェアとシームレスに統合してご利用いただけます。

各種スペースとのシームレスな統合

Panopto

PanoptoにPearl Nexusを組合わせることで、操作不要で大規模な講義収録に対応できます。

kaltura

映像取得を自動化することで、Kaltura CMSをより使いやすく、幅広い用途に利用できます。

YuJa

PearlでYuJaを使用したワークフローの効率化が可能です。

Crestron

クレストロンが開発したコントロールモジュールを使用して、Pearl Nexusをあらゆるクレストロンスペースに統合できます。

Q-SYS

Pearl用のセキュアなQ-SYSプラグインを使用して、 Q-SYSのスペースで録画・配信がコントロールできます。

Extron

Pearl Nexusはエクストロンのスペースにとって理想的な録画・配信システムです。

コントロールと自動化

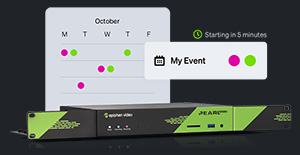

スケジューリング
録画とライブストリームを完全に自動化することにより、録画モレやトラブルを防ぎます。

設定プリセット
プリセットを利用して、短時間でイベントの種類を切り替えられます。他のPearlに設定を移行することも可能です。

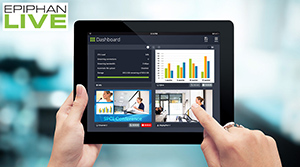

どこからでも操作可能

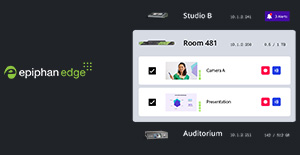

Epiphan Edge を使えば、Pearlをどこからでも操作でき、リアルタイムで映像入力とチャンネル配信が行えます。

充実した映像制作機能

フルカスタムのレイアウト、スイッチング、ブランディング、グラフィックでクリエイティブなコンテンツ制作を支援します。

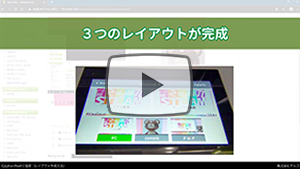

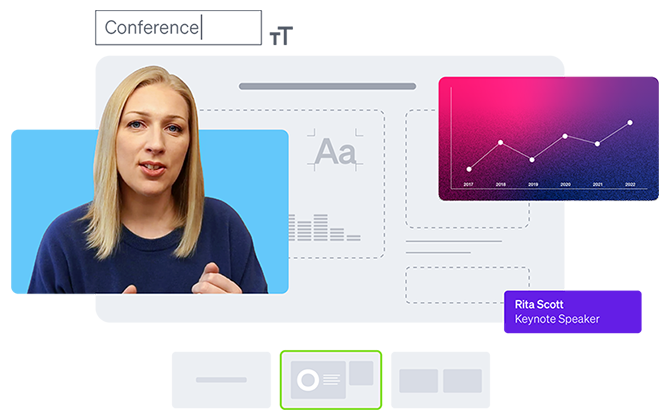

自在なカスタムレイアウト
映像入力、画像、テキストなどを自由に画面に配置して、カスタムレイアウトが作成できます。

メディア再生
レイアウト内に動画を追加したり、背景に使用することができ、コンテンツの幅を広げることができます。

スイッチング
Webベースのスイッチャーを使用して簡単にレイアウトの切替えができ、動的なコンテンツ制作が可能です。

プロフェッショナルなグラフィック
Pearlは、Singular.Live、Uno、Flowicsなどのツールを使用して、魅力的なグラフィックを実現します。

動的なテキストの追加
タイムスタンプ、GPS情報などの動的なテキスト情報を追加することが可能です。

リモートゲスト
SRT、Zoom、Teams を使ったハイブリッドイベントに遠隔地のゲストが追加できます。

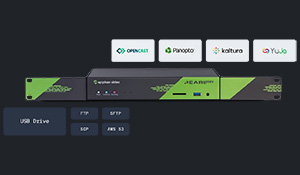

信頼できる録画

複数の入力信号を同時に録画でき、ローカルやネットワークストレージに転送できます。

自動ファイルアップロード
ネットワークストレージやUSBドライブ、CMSに、録画ファイルを自動的に同期することができます。

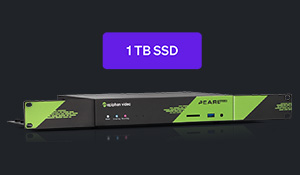

1TBの内蔵SSD
内蔵のSSD SATAストレージに、すべての録画を安全に保存します。

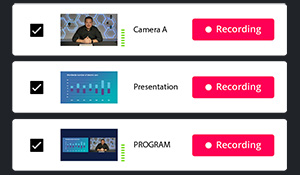

複数映像の録画
個別の入力信号をフルサイズので保存しておくことができます。

セキュアなライブストリーミング

最新のプロトコルを使用し、コンテンツをあらゆる場所に安全にストリーミング配信できます。

・デジタル証明書の管理
Pearl Nexusは、ユーザ名とパスワード、デジタル証明書を使用した802.1xに対応しており、PEAP, EAP-TLS, EAP-TTLS 認証によるアクセスコントロールをサポートしています。

・アクセスコントロール
Pearl Nexusには、管理者(administrator), オペレーター(operator), 閲覧者(viewer)の3つの権限でログインが可能です。LDAP(Lightweight Directory Access Protocol)は、ドメイングループによってユーザ権限の定義を行います。

・セキュアなライブストリーミング
SRT エンドツーエンドAES 256ビット暗号化、RTMPSを使用したTLS/SSLによる暗号化されたコンテンツ配信、HLSを使用したHTTPによるセキュアなライブストリーミングが可能です。

・HTTPSとSFTPによる安全なデータ転送
HTTPS接続によって安全に管理画面へアクセスしPearl Nexusの設定を行います。録画データはPearl Nexusから遠隔のSFTPサーバーへ暗号化され安全に転送できます。

細部にこだわった設計

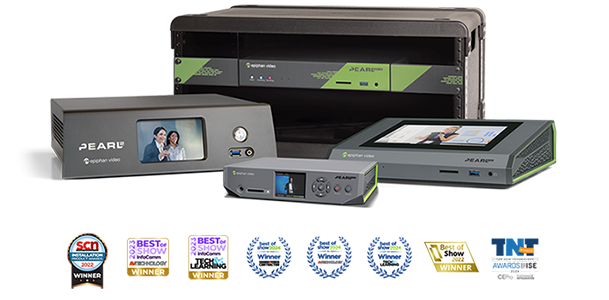

Pearlは業界で最も受賞歴のあるレコーディング&ストリーミング製品です。

設定のプリセット
毎回同じ設定で利用できるように、設定情報を記録することができます。適用も短時間で可能です。また、プリセットを出力して別のPearl Nexusシステムにアップロードすることもできます。

ローカル管理画面
Pearl Nexusを設定するためにノートPCを持参する必要はありません。USBマウス、キーボード、HDMIモニターを接続すれば管理画面にアクセスできます。タッチスクリーンモニターを使用することも可能です。

AVシンク
各ビデオ入力の同期が-300msから300msの間で調整でき、その結果をプレビューで確認できます。

オンエアステータスライト
ストリーミングや録画が進行中であることUSBのステータスライトで確認することができます。

USBカメラコントロール
ウェブ管理画面から、接続された USB ウェブカメラのコントラスト、明るさ、彩度、その他の設定が変更できます。

APIとRS-232
サードパーティーシステムとの統合のためのHTTP/HTTPS, RS-232のAPIが提供されています。

内蔵EDID
出荷時に堅牢な拡張ディスプレイ識別データ(EDID)が設定されており、接続された映像ソースを正しくキャプチャします。カスタムEDIDにも対応しています。

時刻同期
NTP(RFC 868)、RDATEまたはPTP v1(IEEE-1588-2002 V1)サーバーを使用して、タイムスタンプ取得や録画データのラベルに使用する時刻情報を同期します。システム時刻を手動で設定することもできます。

▲タブのトップへ戻る
商品コード(型番) Pearl Nexus
寸法 約 249(483 ※ラックマウントブラケット搭載時)× 191 × 44mm
重量 2.4kg
映像入力信号 コネクタ 3G SDI ×1, HDMI™ 1.4a ×2(HDCP準拠), USB3.0(UVC)×2(背面)
ネットワーク SRT , RTSP , NDI|HX ×2 , ブラウザ
音声入力信号 XLR ×2(マイクレベル/ラインレベル , モノ or L/R ステレオペア)
1/4″TRS ×2(ラインレベル , モノ or L/Rステレオペア ×2)
RCA ×1(ラインレベル , L/Rステレオペア)
3.5mm ×1(ラインレベル , ステレオ)
映像出力 HDMI 1.4a ×1、H.264/AVC digital video over Ethernet ×3
映像圧縮 コーデック H.264/AVC , Motion JPEG
色解像度 4:2:0
解像度 最大1920×1200p
音声圧縮 MP3 , AAC , PCM ※サンプリング周波数16~48 kHz , ビットレート:64~320 kbps(MP3/AAC)
ネットワークインターフェース 10/100/1000 Ethernet port(RJ45)×1
ストレージ SSD 1TB
SDカード ファームウェアアップデートにて対応予定
ローカル USB3.0ポート経由で自動または手動でコピー
ネットワーク FTP , SFTP , SCP , AWS S3 Client , WebDav client RSync
録画形式 AVI , MOV , MP4 , MPEG-TS
ストリーミングプロトコル EG-TS, FLV, RTSP, SRT, HLS, RTMP, RTMPS
エンコードプログラム 1080p30fps ×最大3(1つのフルHDソースを使用)
操作 管理者画面(ブラウザベース), Epiphan Live , リモートログイン , HTTP API/RS-232 API
コンプライアンス FCC compliance Part 15
CE compliance Directive 2014/30/EU - Electromagnetic Compatibility
Directive 2014/35/EU - Low Voltage Directive
Directive 2011/65/EU - RoHS
保証 1年間の無償保証(センドバック方式)

▼ 詳細仕様はこちら ▼

映像入力 信号 3G SDI ×1, HDMI™ 1.4a ×2(HDCP準拠), USB3.0(UVC)×2(背面)
イーサネット経由 RTSP ×1 , SRT(push)×1, NDI|HX ×2 , ブラウザ ×1
※複数のUSB, RTSP, SRTソースを同時使用した場合、パフォーマンスが落ちる可能性があります。
コネクタ HDMI typeA(メス)×2, BNC(メス)×1
USB-A(メス)×2(背面), RJ-45(メス)×1
アスペクト比 3:2 , 4:3 , 16:9 , 16:10 , カスタム設定
標準解像度 PAL , PAL wide , NTSC , NTSC wide
解像度範囲 640×480 ~ 1920×1200
フレームレート 最大60fps
カラースペース HDMI:RGB 4:4:4 , YCRCB 4:2:2 , YCRCB 4:4:4
SDI:RGB 4:4:4 , YCRCB 4:2:2
デインターレース 対応
ケーブル最大長 SDI:約90m , USB3.0:約1.8m
音声入力 アナログ音声 XLR ×2 マイクレベル/ラインレベル(+4.0dBu)
※最大12.3VRMS, +24dBu(バランス, アンバランス, モノ, L/R ステレオペア)
1/4″TRS ×2 ラインレベル(+4.0 dBu)
※最大12.3 VRMS, +24dBu(バランス, アンバランス, モノ, L/Rステレオペア)
RCA ×1 ラインレベル -10dBV(L/Rステレオペア)
3.5 mmステレオ(アンバランス)×1
コネクタ XLR/TRSコンボジャック(メス)×2
RCA(メス)×2
3.5mm(メス)×1(背面)
デジタル音声:
デジタルソースからの
ディエンベデッド音声
SDI ×1(SD-SDI音声非対応)
HDMI ×2
USB ×2(背面)
RTSP(embedded over Ethernet)×1
SRT(embedded over Ethernet)×1
コネクタ HDMI type A(メス)×2
BNC(メス)×1
USB-A(メス)×2
RJ-45(メス)×1
ゲインコントロール 0dB ~ 30dB
ミュート 対応
音声ディレイ設定 -300 ms to +300 ms
映像処理 出力カラースペース 4:2:0, 8 bits per color
ビデオコーデック H.264/AVC(ITU H.264, ISO/IEC 14496-10)4:2:0, 8 bit color
- プロファイル:High, Main, Baseline
- レベル:3.0, 3.1,3.2,4.0,4.1
Motion JPEG
ビットレート 1~50 Mbps(選択可能)
ビットレート コントロール Constant
ハードウェアアクセラレーション
によるエンコード
選択可能
映像スケーリング ソフトウェア
キーフレーム 1/2秒, 1秒間隔で最大5秒
音声処理 圧縮 MP3, AAC, and PCM
サンプリングレート MP3:22 kHz, 44 kHz, 48 kHz
AAC:16 kHz, 22 kHz, 44 kHz, 48 kHz
PCM:22 kHz, 44 kHz, 48 kHz
ビットレート 64~320 kbps(MP3/AAC)
映像出力 信号 HDMI 1.4a ×1
H.264/AVC digital video over Ethernet ×3
コネクタ HDMI ×1
RJ-45(メス)×1
エンコードチャンネル 1080p@30fps(1つのフルHD ソースを使用)×最大3チャンネル(推奨)
ストリーミングプロトコル MPEG-TS, FLV
RTSP over TCP/UDP
SRT(push)over UDP
HLS(push)over HTTP/HTTPS
ストリーミングサーバーへのマルチパブリッシュ/CDN(SRT, RTSP, RTMP, RTMPS)
HLS(pull)- Native Apple HTTP/HTTPS stream for iPad, iPhone and iPod Touch
マルチキャストストリーム RTP , MPEG-TS & RTP , MPEG-TS over UDP , SAP
解像度範囲 録画:480p ~ 1920×1200p
ストリーム配信:480p ~ 1920×1200p
HDMI出力ポート:480p ~ 1920×1200p
フレームレート 最大60fps
形式 H.264/AVC(ITU H.264, ISO/IEC 14496-10)4:2:0, 8 bit color
プロファイル:High, Main, Baseline
レベル:3.0, 3.1, 3.2, 4.0, 4.1
ネットワーク
トラフィックシェーピング
(マルチキャストストリーム)
4Mbps ~ 95Mbps(設定可能)
音声出力 アナログ出力 3.5mmステレオヘッドホンジャック ×1(前面)
デジタル出力 RTSP/SRT audio over Ethernet
HLS/MPEG-DASH audio over HTTP/HTTPS
HDMI audio (embedded)
モニタと制御 USBキーボード USBキーボード接続可能
USBステータスライト USBステータスランプ接続可能
対応モデル:
-Kuando BusyLight models: UC Alpha and UC Omega
-Delcom Products USB HID single color and multi-color signal indicators
※取り扱いなし
録画と
ストレージ
録画形式 AVI , MOV , MP4 , MPEG-TS
静止画アップロード形式 JPEG, PNG
SSD 1TB
SDカード ファームウェアアップデートにて対応予定
SSD/SDカードのファイルシステム EXT4
ファイル転送プロトコル FTP , SFTP , SCP , AWS S3 client , WebDAV client RSync
ネットワークファイルプロトコル CIFS/SMB
USBストレージの
ファイルシステム
FAT16 , FAT32 , XFS , EXT2 , EXT3 , EXT4 , NTFS
外部USBポート USB3.0 0.9A ×1(前面)
USB3.0 0.9A ×2(背面)
ビットレート 最大50 Mbps
コミュニ
ケーション
USB規格 USB 1.1 , USB 2.0 , USB 3.0
HDCP非対応
シリアルポート Bidirectional RS-232(USBシリアルアバプタ経由)×1
シリアルプロトコル データビット:7 または 8(初期設定)
ストップビット:1
パリティ:なし
フロー制御:なし, ハードウェア, ソフトウェア
シリアルポートボーレート 19200 bps
イーサネットホストポート RJ-45(メス) ×1
イーサネットデータレート 10/100/1000 Base-T, half/full duplex with autodetect
MTU
(Maximum Transmission Unit)
68 ~ 1500 MTU(設定可能)
プロトコル DHCP, TLS 1.2, LDAP, mDNS, SAP, RTP, MPEG-TS & RTP,
MPEG-TS/UDP, 802.1x, EAPOL, EAP-TTLS, EAP-TLS, PEAP, HTTP, HTTPS,
NTP, PTP, FTP, SFTP, SCP, AWS S3
Network discovery/Announce SAP
ネットワーク
セキュリティ
802.1x EAP methods PEAP, EAP-TLS, EAP-TTLS
管理と制御 管理者画面 - Web UI(ブラウザ経由)で、すべての設定,操作,モニタリングが可能
- モバイル用UIで、モニタリング、部分的な管理と操作に対応
- ローカル管理者画面(Pearl Nexusに接続したマウスとキーボード, モニタを使って操作)
Epiphan Live 配信/録画/スイッチングの操作
- Web UI
セキュリティ 複数のユーザーアカウントとパスワード
HTTPS:管理者画面, ローカルネットワークでのChannelブロードキャストへのアクセス
リモートアクセス Epiphan Cloud™
デバイス管理や録画/配信の制御など
API 対応(HTTP/HTTPS, RS-232)
連携 コンテンツ管理システム(CMS) Kaltura , Panopto , Yuja
クラウドアクセス&管理 Epiphan Edge
制御プラットフォーム クレストロン:https://applicationmarket.crestron.com/epiphan
Q-SYS:https://www.qsys.com/alliances-partnerships/epiphan-video/
AC/DC
電源アダプタ
モデル ADP 60KD BA
入力電源定格 90~240 VAC, 47~63 Hz
出力電源定格 12 VDC, 2.5 A, 60 W
Active efficiency(平均) 88%
Efficiency(10% load) 95%
無負荷時の消費電力 0.21 W
電源アダプタ供給先 Delta Electronics Inc.
3 Tungyuan Road, Chungli Industrial Zone, Taouyan City 32063, Taiwan
一般 使用環境温度 0 ~ 40℃
冷却 ファン:左から右
筐体 金属
フォームファクタ Portable desktop model. VESA mountable
寸法(W × D × H) 約 249(483 ※ラックマウントブラケット搭載時)× 191 × 44mm
重量 2.4kg
電源供給 External:1.5 A, 100-240 VAC, 50~60 Hz (60 W); 1.3 A, 100-240 VAC, 50~60 Hz (84 W)
入力電源定格 12 VDC, 5.0 A(最大/60 W PSU); 12 VDC, 7.0 A(最大/84 W PSU)
コンプ
ライアンス
FCC compliance Part 15
CE compliance Directive 2014/30/EU – Electromagnetic Compatibility
Directive 2014/35/EU – Low Voltage Directive
Directive 2011/65/EU – RoHS
保証 1年間の無償保証(センドバック方式)
▲タブのトップへ戻る

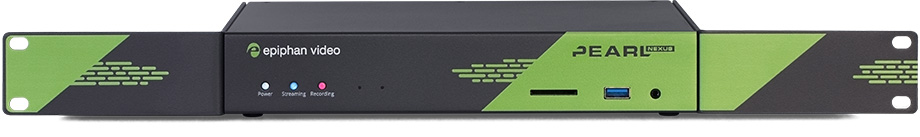

データストレージ

録画データは内蔵の1TB SSDに保存されます。
USBメモリへの自動・手動転送、年とワークサーバーなどへの自動転送にも対応しています。

・USB3.0×1
・SDカードスロット ※ファームウェアアップデートにて対応予定です

音声出力

画面のVUメーターと機器正面の3.5mmステレオジャックにヘッドホンを接続することで音声レベルの確認が可能です。

・3.5mmステレオミニジャック ×1

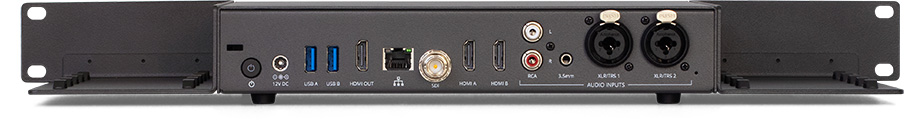

映像信号入力

カメラ、PC、ゲーム、医療機器や産業機器などからの映像信号を入力します。
SDI, HDMI、USBの他にもネットワーク経由のSRT、RTSP、NDI|HXソースにも対応しています。URLを指定して、ブラウザページを追加することも可能です。
1920×1200までの解像度に対応しています。

・3G SDI(BNC) ×1
・HDMI 1.4a ×2
・USB3.0(UVC) ×2
・SRT ×1
・RTSP ×1
・NDI|HX ×2
・ブラウザ ×1

映像出力

ディスプレイやプロジェクターの表示が行えます。
レイアウト映像や入力映像を出力することができます。

・HDMI 1.4a ×1

音声入力

SDI , HDMI , USBからの音声の他に、XLRマイク音声や音声ミキサーからの入力に対応しています。
画面上のVUモニターやヘッドホンで音声レベルの確認が可能です。

・XLR ×2
 L/Rステレオ・モノラル, バランス・アンバランス, マイク入力, ライン入力,
 信号レベル +4.0 dBu ~ +24 dBu(=12.3Vrms), 48Vファントム電源設定可能
・1/4″TRS ×2
 L/Rステレオ・モノラル, バランス・アンバランス, ライン入力,
 信号レベル +4.0 dBu ~ +24 dBu(=12.3 VRMS)
・RCA ×2
 L/Rステレオ, ラインレベル-10 dBV
・3.5mmステレオミニジャック ×1
 ステレオ/アンバランス エレクレットコンデンサマイクロホン

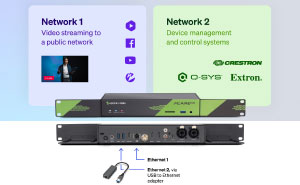

ネットワーク

イーサネット経由でネットワークへの接続を行います。

・10/100/1000イーサネットポート(RJ45) ×1

▲タブのトップへ戻る
商品コード(型番) パール2
Pearl-2
パールミニ
Pearl Mini


パールネクサス
Pearl Nexus
パールナノ
Pearl Nano
映像入力
信号
SDI 12G SDI ×2
3G SDI ×1 12G SDI ×1
HDMI™ 1.4a / DVI ×4
※4Kアドオンで4つの内2ポートが
4K HDMI™ 1.4a (UHD/DCI) / DVIに対応
1.4a ×2 4K HDMI ×1
USB3.0
(UVC)

※背面
RTSP
※最大1080@30×6 , 4K×1
NDI NDI 5/NDI|HX ×6
(Alpha channel support)
※最大1080@30×6または4K×1
NDI|HX ×2
SRT
(push)

※最大1080@30×6、または4K×1

※複数のUSB, RTSP, SRTソースを同時使用した場合、パフォーマンスが落ちる可能性があります。
音声入力
信号
XLR
ラインレベル

バランス/アンバランス、
モノラルまたはL/Rステレオペア

バランス/アンバランス、モノラルまたはL/Rステレオペア
1/4" TRS
ラインレベル

バランス/アンバランス、
モノラルまたはL/Rステレオペア
3.5 mm stereo
アンバランス
Stereo RCA
ラインレベル
SDI Audio
※SD-SDI audioは非対応
HDMI Audio
USB ※背面
RTSP
NDI
SRT
入力解像度範囲 640×480 ~ 4096×2160
※4K Addonなし:~1920×1200
640×480 ~ 1920×1080 640×480 ~ 4096×2160
※4K Addonなし:~1920×1200
Channel作成可能数
※エンコードプログラム
最大6 最大3
1080p 30fps ×6 1080p 30fps ×3
※各チャンネル1つのフルHDソースを使用
1080p 60fps ×1
※最大2つの1080pソース使用
4K 30fps ×1
※要4Kアドオン
4K 30fps ×1
※最大2つの4Kソース使用
※要4Kアドオン
ストレージ ストレージ 512GB SSD Pearl Mini:512GB SSD(オプション)
Pearl Nexus:1TB SSD
512GB SSD(オプション)
SDカード 512GBまで対応
※PCへのデータ移行には使用不可
クロマキー機能
ラックマウントモデル
Pearl-2 Rackmount

Pearl Nexus 標準対応

Pearl Nano Rack Shelf
※本体別売り
寸法 300×240×90mm Pearl Mini:261×172×60mm 206×149×41mm
Rackmount:485×276×89mm
(2U/19インチラック)
Pearl Nexus:
約249(483 ※ラックマウントブラケット搭載時)×191× 44mm
重量 3.8kg Pearl Mini:1.7kg 907g
Rackmount:5.5kg Pearl Nexus:2.4kg
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
Pearl Nexus ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nexus 1TB SSD(ラックマウント対応) お問い合わせ

※注意事項

  • キャプチャフレームレートは保障されません。
  • 録画される画像は圧縮されたものになります。元データは保証されません。
  • 各種ケーブル類、SDカードやUSBメモリは製品に含まれておりません。別途ご用意いただく必要がございます。
▲タブのトップへ戻る
Epiphan Pearlシリーズ 仕様比較
NDI/SRT/RTSP/RTMP/HDMI/SDI対応 最大30倍の光学ズームが可能なPTZカメラシリーズ AIDA Imaging
ページ上部へ戻る
