ストリーミング＆録画システム Pearlシリーズ最新モデル
製品名

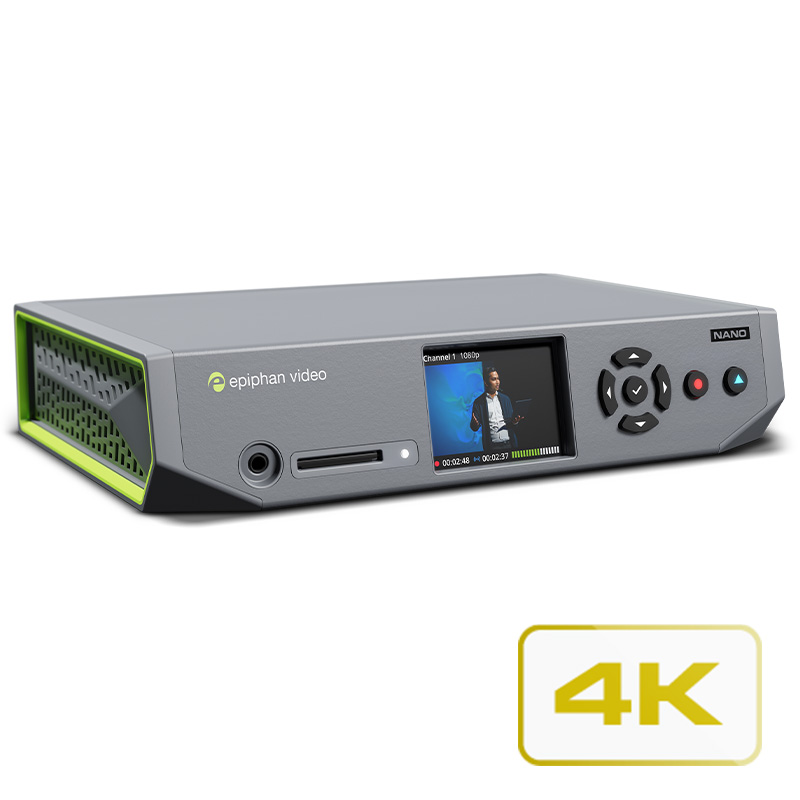

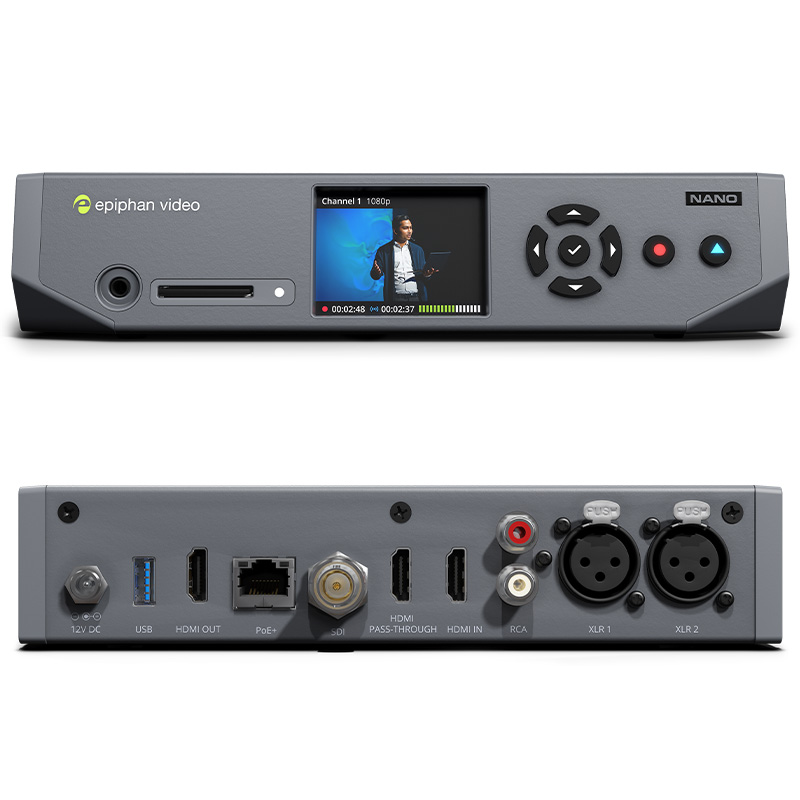

Pearl Nano
製品名
Pearl Nano
HDMI/SDI信号 ポータブルエンコーダー＆録画ユニット
NEWファームウェア4.17.2（2022/8/30リリース）
- ストリーマー/レコーダーとして最適

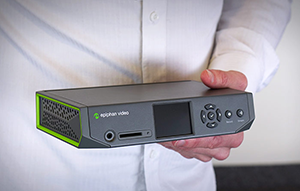

- コンパクト設計
- 映像取込み、エンコード、録画機能搭載
- 前面パネル＆キーで操作簡単
- HDMIパススルー

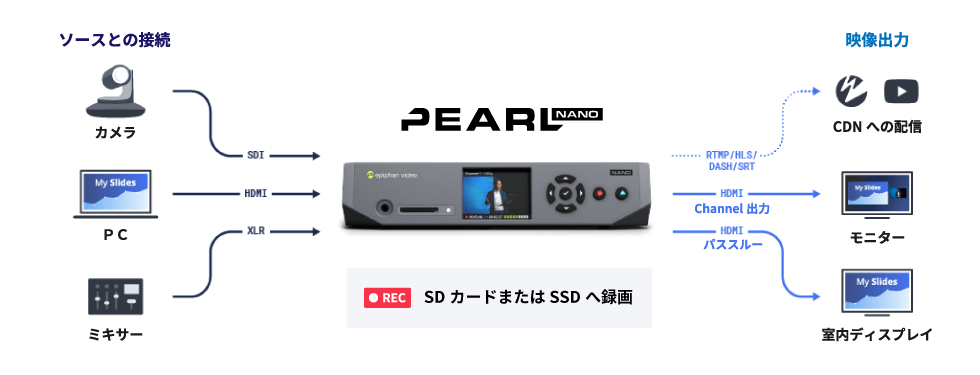

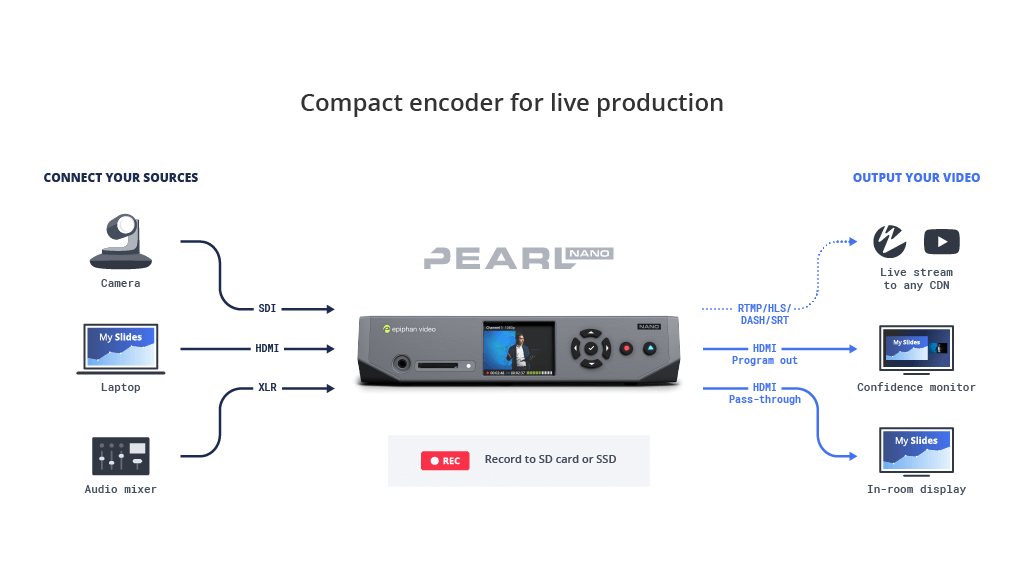

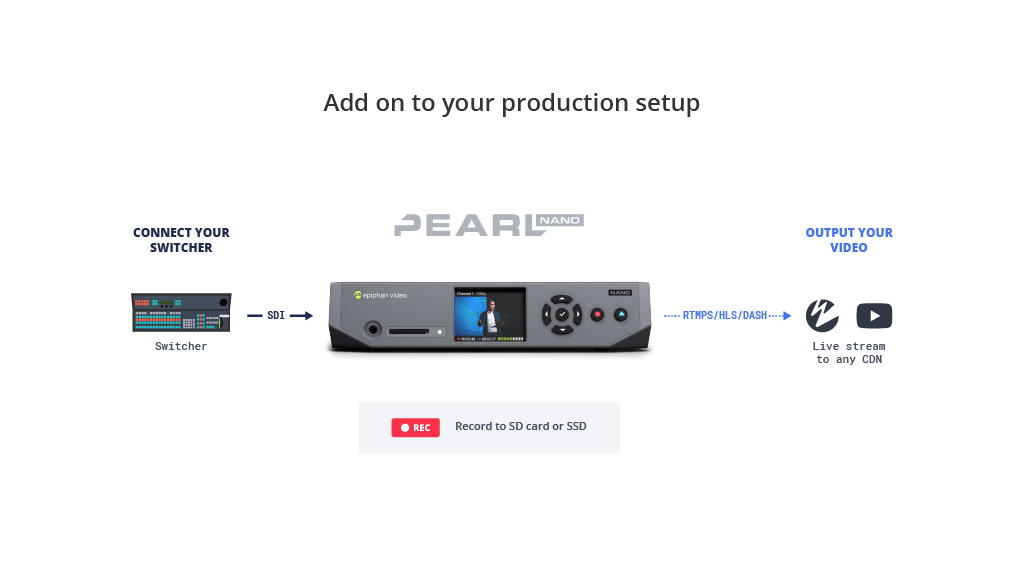

Epiphan社のPearl Nanoは、エンコーダーとして安定した動作が期待でき、前面のパネルで配信/録画中の映像を、イヤホンジャックより音声をモニタリング可能。カメラやPC（スライド）の映像とマイク音声を入力し１画面に組合せ、配信と録画が同時にできます。HDMIパススルーを利用すると入力映像をモニタで直接視聴することもできます。
SRTプロトコルにも対応しており、エンコーダー/デコーダーとしてもご利用いただけます。
電源はDCとPoE+に対応しており、イーサネットケーブルだけでも動作します。
録画ファイルは基本的にSDカードに保存されますが、M.2 SSDの増設も可能。背面のUSB3.0ポート経由でUSBドライブへ、ローカルサーバへのファイル転送も行えます。
操作方法

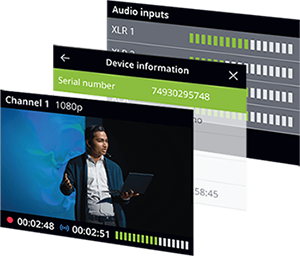

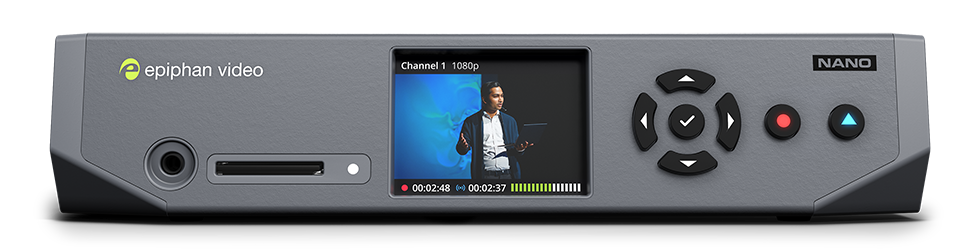

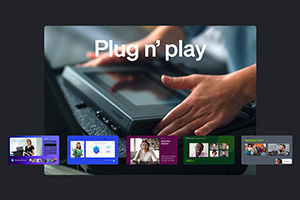

前面パネル
＜簡単な設定と制御＞
基本的な構成や録画/配信機能にタッチでアクセス可能。
録画/配信中は、音声レベルや映像を一目で確認でき安心です。
ブラウザベースの管理者画面またはローカルコンソール
＜すべての設定＞

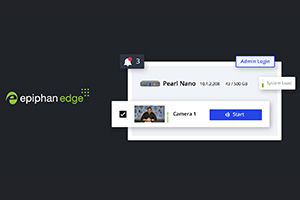

クラウドバースのプラットフォーム
＜複数デバイスの一元管理やモニタリング＞
複数のNanoや他のPearl製品などを一元管理できます。
ステータス、デバイスの温度やストレージの空き容量など確認できます。

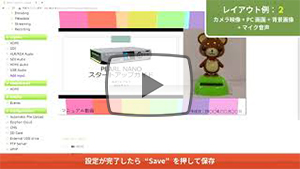

映像の向上

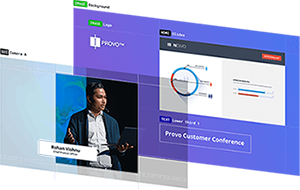

カスタムレイアウト作成で簡単にピクチャーインピクチャの映像を作成できます。
さらに背景や画像などの挿入をすれば、イベントに最適な映像を録画/配信できます。

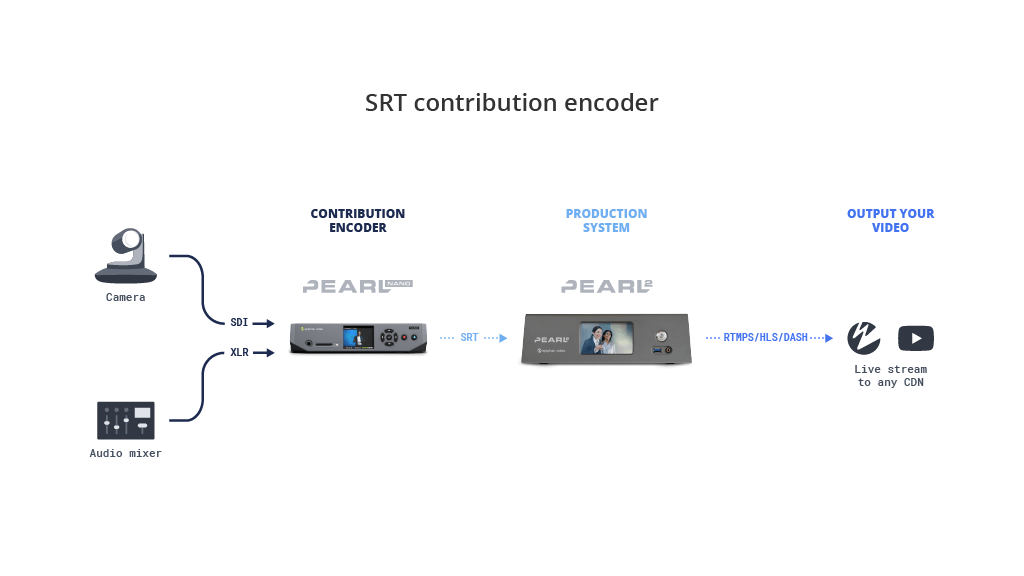

SRT
オープンソースであるSRTに対応しています。
こちらのプロトコルを利用するとセキュアで高品質、低遅延でストリーミングできます。

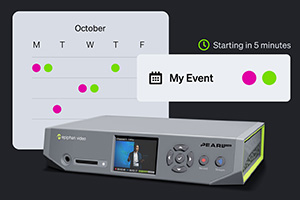

PanoptoやKalturaとの連携
PanoptoとKalturaではレコーダーとして連携でき、録画/配信イベントのスケジュール作成、開始/停止ができます。
PanoptoやKaltura上の指定したユーザーフォルダへデータの自動転送も可能。
様々なストリーム形式に対応
SRT、HLS、MPEG-DASH、RTMP/RTMPSなど
PoE+対応
DC電源の他、PoE+にも対応
ストレージ
・SDカード
前面にSDカードスロットを搭載
基本的に録画ファイルはこちらのSDカードへ保存されます。
※最大512 GB
付属無し、PCへのデータ移行には利用不可
PCへのデータ移行はUSBメモリデバイスを利用してください。
・SSDドライブ
大容量のローカルストレージが必要な際はM.2SATA SSDで拡張できます。
・ファイル転送
録画ファイルをUSBドライブ、ローカルサーバ、ネットワークストレージへ自動転送
▲タブのトップへ戻る
| 商品コード（型番） | Pearl Nano | |
|---|---|---|
| 寸法 | 206 × 149 × 41mm | |
| 重量 | 907g | |
| 映像入力信号 | HDMI ×１, 12G SDI ×１, SRT , RTSP ※４Ｋは４Ｋオプション（有料）で対応 |
|
| 音声入力信号 | XLR ×１（ラインレベル , ステレオor 2モノ） , RCA ×１ ゲインコントロール：0dB ～ 30dB |
|
| SDI ×１ , HDMI ×１ , UAC ×１ | ||
| 映像出力 | HDMIパススルー ×1 , HDMI ×1 | |
| 映像圧縮 | コーデック | H.264 H.265 ※ファームウェアバージョン4.16.0より対応 |
| 色解像度 | 4:2:0 | |
| 解像度 |
最大1920×1200 ※４Ｋは４Ｋオプション（有料）で対応 |
|
| 音声圧縮 | MP3, PCM, AAC ※サンプリング周波数16～48kHz , 最大ビットレート：320kpbs | |
| ネットワークインターフェース | 10/100/1000 Ethernet port（RJ45）×１ | |
| ストレージ | SDカード | 最大512GB EXT4 ※付属無し |
| 拡張内部ストレージ | SATA M.2 2280 SSD（M-Key） ※付属無し |
|
| ローカル | USB3.0ポート経由で自動または手動でコピー |
|
| ネットワーク | FTP, SFTP, SCP, RSYNC, CIFS, AWS, WebDavサーバ | |
| 録画形式 | AVI , MP4 , MOV , MPEG-TS | |
| ストリーミングプロトコル | RTMP/RTMPS , SRT , HLS , MPEG-DASH , RTSP , MPEG-TS , UPnP | |
| エンコードプログラム | 1080p@30fps（ソース：フルHD×２ または ４Ｋ×１） ※４Ｋは４Ｋオプション（有料）で対応 |
|
| 操作 | WEB UI（ブラウザベースの管理者画面）、前面パネル/キー、HTTP API/ RS-232 API | |
| コンプライアンス | FCC compliance | Part 15 |
| CE compliance | Directive 2014/30/EU - Electromagnetic Compatibility Directive 2014/35/EU - Low Voltage Directive Directive 2011/65/EU - RoHS |
|
| 保証 | １年間の無償保証（センドバック方式） | |
▼ 詳細仕様はこちら ▼
| 映像入力 | 信号 | 12G SDI ×１, HDMI™ 2.0 ×１（HDCP非対応） | |
|---|---|---|---|
| イーサネット経由 | RTSP ×１ , SRT（push）×１ ※RTSPとSRTを同時に複数接続することはできません。 |
||
| コネクタ | BNC（メス）×１ , HDMI typeA（メス）×1 , RJ-45 | ||
| アスペクト比 | 3:2 , 4:3 , 16:9 , 16:10 , カスタム設定 | ||
| 標準解像度 | PAL , PAL wide , NTSC , NTSC wide | ||
| 解像度範囲 | 640×480 ～ 1920×1080 | ||
| フレームレート | 最大60fps | ||
| カラースペース | HDMI：RGB 4:4:4 , YCRCB 4:2:2 , YCRCB 4:4:4 SDI：RGB 4:4:4 , YCRCB 4:2:2 |
||
| デインターレース | 対応 | ||
| ケーブル最大長 | SDI：約90m , USB3.0：約1.8m | ||
| 音声入力 | アナログ音声 | XLR ×2 ラインレベル（+4.0dBu）12.3VRMS, +24dBu（バランス/アンバランス/モノ/L/Rステレオペア ×２） RCA ×1 ラインレベル -10 dBV（L/Rステレオペア） |
|
| コネクタ | XLR（メス）×２、RCA（メス）×２ | ||
| デジタル音声： デジタルソースからの ディエンベデッド音声 |
SDI ×１（SD-SDI音声非対応） HDMI ×１ USB ×１ RTSP（embedded over Ethernet）×１ SRT（embedded over Ethernet）×１ |
||
| コネクタ | BNC（メス）×１ HDMI type A（メス）×１ USB-A（メス）×１ RJ-45（メス）×１ |
||
| ゲインコントロール | 0dB ～ 30dB ※アナログ音声 | ||
| ミュート | 対応 | ||
| 音声ディレイ設定 | -300 ms to +300 ms | ||
| 映像処理 | 出力カラースペース | 4:2:0, 8 bits per color | |
| ビデオコーデック | H.264/AVC（ITU H.264, ISO/IEC 14496-10）4:2:0, 8 bit color - プロファイル：High, Main, Baseline - レベル：3.0, 3.1,3.2,4.0,4.1, 5.1 |
||
| ビットレート | 1 ～ 50 Mbps（選択可能） | ||
| ビットレートコントロール | Constant | ||
| ハードウェアアクセラレーション によるエンコード |
選択可能 | ||
| 映像スケーリング | ソフトウェアとハードウェア | ||
| キーフレーム | 1/2秒, １秒間隔で最大５秒 | ||
| 音声処理 | 圧縮 | MP3 , AAC , and PCM | |
| サンプリングレート | MP3: 22 kHz, 44 kHz, 48 kHz AAC: 16 kHz, 22 kHz, 44 kHz, 48 kHz PCM: 22 kHz, 44 kHz, 48 kHz |
||
| ビットレート | 64～320 kbps（MP3/AAC） | ||
| 映像出力 | 信号 | HDMI 2.0 ×１（port 1） HDMI 2.0aパススルー ×1（port 2） H.264/AVC digital video over Ethernet ×１ RTSP ×1 SRT（push） ×1 HLS（push） ×1 MPEG-DASH（push） ×1 |
|
| コネクタ | HDMI ×２ RJ-45（メス）×１ |
||
| ストリーミングプロトコル | MPEG-TS, FLV RTSP over TCP/UDP RTMP/RTMPS SRT（push）over UDP HLS（push）over HTTP/HTTPS MPEG-DASH（push）over HTTP/HTTPS HLS（pull）- Native Apple HTTP/HTTPS stream for iPad, iPhone and iPod Touch |
||
| ストリームの暗号化と認証 | SRT：鍵長128bit, 192bit, 256bitのAES暗号化とパスワード設定 HLS（push）：MD5, SHA-256, SHA-512 MPEG-DASH（push）：MD5, SHA-256, SHA-512 RTMPS：SSL/TLSでの暗号化 |
||
| 解像度範囲 | 録画：480p ～ 1080p ストリーム配信：H.264：480p ～ 1080p HDMI出力ポート：480p ～ 1080p |
||
| フレームレート | 最大60fps | ||
| 形式 | H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8 bit color プロファイル：High, Main, Baseline レベル：3.0, 3.1, 3.2, 4.0, 4.1 |
||
| 音声出力 | アナログ出力 | 3.5 mmステレオヘッドホンジャック×1 | |
| デジタル出力 | RTSP/SRT audio over Ethernet HLS/MPEG-DASH audio over HTTP/HTTPS HDMI audio (embedded) |
||
| モニタと制御 | 前面パネル | 2.2インチモニタ(内蔵) 解像度: 320x240 | |
| 制御インターフェース | 前面のパネル/キー, マルチファンクションキー | ||
| USBキーボード | USBキーボード接続可能 | ||
| USBステータスライト | USBステータスランプ接続可能 対応モデル： -Kuando BusyLight models: UC Alpha and UC Omega -Delcom Products USB HID single color and multi-color signal indicators （取り扱いなし） |
||
| 録画と ストレージ |
録画形式 | AVI , MOV , MP4 , MPEG-TS | |
| 静止画アップロード形式 | JPEG, PNG | ||
| SDカード | 最大512 GB ※付属無し、PCへのデータ移行には利用不可。 ※PCへのデータ移行はUSBメモリデバイスをご利用ください。 |
||
| SDカードのファイルシステム | EXT4 | ||
| 内部ストレージ | SATA M.2 2280 SSD storage（M-Keyコネクタ）※付属無し SATAのみの対応（NVMeは非対応） |
||
| ファイル転送プロトコル | FTP , SFTP , SCP , AWS S3 client , WebDAV client RSync | ||
| ネットワークファイルプロトコル | CIFS/SMB | ||
| USBストレージの ファイルシステム |
FAT16 , FAT32 , XFS , EXT2 , EXT3 , EXT4 , NTFS | ||
| 外部USBポート | USB 3.0（UAC）×１ | ||
| ビットレート | 最大50 Mbps | ||
| コミュニ ケーション |
USB規格 | USB 1.1 , USB 2.0 , USB 3.0 HDCP非対応 |
|
| シリアルポート | Bidirectional RS-232（USBシリアルアバプタ経由）×１ | ||
| シリアルプロトコル | データビット：７または８（初期設定） ストップビット：１ パリティ：なし フロー制御：なし, ハードウェア, ソフトウェア |
||
| シリアルポートボーレート | 19200 bps | ||
| イーサネットホストポート | RJ-45（メス） ×１ | ||
| イーサネットデータレート | 10/100/1000 Base-T, half/full duplex with autodetect | ||
| MTU（Maximum Transmission Unit） | 68~1500 MTU（設定可能） | ||
| プロトコル | DHCP Option 81, TLS 1.2, LDAP, mDNS, DDNS, UPnP, SAP, RTP, MPEG-TS & RTP and MPEG-TS/UDP, 802.1x, EAPOL, EAP-TTLS, EAP-TLS, PEAP, HTTP, HTTPS, NTP, PTP, FTP, SFTP, SCP AWS S3 |
||
| Network discovery/Announce | UPnP, SAP | ||
| ネットワーク セキュリティ |
802.1x EAP methods | PEAP, EAP-TLS, EAP-TTLS | |
| 管理と制御 | 管理者画面 | Pearl Nanoのすべての設定,操作,モニタリングが可能 - Web UI（ブラウザ経由） - ローカル操作（Pearl Nanoに接続したマウスとキーボード, モニタを使って操作） |
|
| Epiphan Cloud | クラウドベースのプラットフォーム - Pearl Nanoの遠隔操作やモニタリング, 録画と配信の開始/停止, 入力ソースやダッシュボードのアラートモニタリング |
||
| セキュリティ | 複数のユーザーアカウントとパスワード HTTPS：管理者画面, ローカルネットワークでのChannelブロードキャストへのアクセス |
||
| リモートアクセス | 管理者画面のクラウド版へのリモートログイン （Epiphan Cloud Proアカウント必要） |
||
| API | 対応（HTTP/HTTPS, RS-232） | ||
| 連携 | Content Management Systems | Kaltura、Panopto | |
| Cloud access and management | Epiphan Cloud | ||
| AC/DC 電源アダプタ |
モデル | SYS1588-3012 | |
| 入力電源定格 | 90 to 240 VAC, 1.5 ARMS, 47 to 63 Hz | ||
| 出力電源定格 | 12 VDC, 2.5 A, 30 W | ||
| Active efficiency（平均） | 87.7% | ||
| Efficiency（10% load） | 86.5% | ||
| 無負荷時の消費電力 | 0.1 W | ||
| 電源アダプタ供給先 | Sunny Computer Technology Europe, s.r.o Trnkova 156, 628 00 Brno Czech Republic |
||
| General | 使用環境温度 | 0～40℃ | |
| 冷却 | ファン:左から右 | ||
| 筐体 | 金属 | ||
| フォームファクタ | Portable desktop model | ||
| 寸法（W × D × H） | 206 × 150 × 43 mm | ||
| 重量 | 907g | ||
| 電源供給 | External AC/DC power adapter: 90 to 240 VAC/12 VDC, 2.5 A, 47 to 63 Hz PoE+（802.3at） |
||
| 入力電源定格 | External AC/DC power adapter: 12 VDC, 1.5 ARMS, 34 W PoE+（802.3at）：44 to 57 VDC, 25.5 to 30 W |
||
| コンプライアンス | FCC compliance | Part 15 |
|
| CE compliance | Directive 2014/30/EU – Electromagnetic Compatibility Directive 2014/35/EU – Low Voltage Directive Directive 2011/65/EU – RoHS |
||
| 時刻同期 | NTP, TIME（RFC 868）, PTP v1（IEEE-1588-2002 V1） | ||
| 生産国 | Made in Taiwan | ||
| 保証 | １年間の無償保証（センドバック方式） | ||
▲タブのトップへ戻る

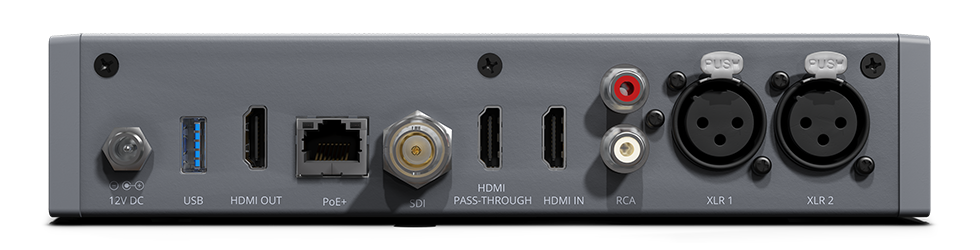

音声出力
3.5 mmステレオヘッドホンジャック
ストレージ
SDカードスロット, SATA M.2 2280 SSD拡張可能 (M-Keyコネクタ)
前面パネル、キー
簡単な設定、映像のモニタリング、録画/配信の開始と停止など
映像出力
HDMI出力（Channel出力）：HDMI2.0 , HDMI2.0aパススルー

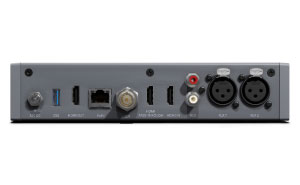

音声入力
SDI , HDMI , USBからの音声の他に、XLRマイク音声や音声ミキサーからの入力に対応しています。
XLR ×２ , RCA ×１ , HDMI/SDI：デジタルソースからのディエンベデッド音声
映像入力
12G SDI ×１ , HDMI2.0 ×１ , RTSP ×１ , SRT ×１
※RTSPとSRTを同時に複数接続することはできません。
映像出力
ディスプレイやプロジェクターの表示が行えます。
レイアウト映像や入力映像を出力することができます。
ネットワーク
RJ-45（メス）×１
電源
DC電源、PoE+対応
▲タブのトップへ戻る
| 商品コード（型番） |  Pearl-2 |
 Pearl Mini |
 Pearl Nano |
|
|---|---|---|---|---|
| 映像入力 信号 |
SDI | 12G SDI ×２ |
3G SDI ×１ | 12G SDI ×１ |
| HDMI™ | 1.4a / DVI ×４ ※４Ｋ機能のアドオンで４つの内２ポートが 4K HDMI™ 1.4a (UHD/DCI) / DVIに対応 |
1.4a ×２ | 2.0 ×１ | |
| USB3.0 （UVC） |
２ ※背面 |
ー | ||
| RTSP | ６ ※最大1080@30×６ , ４Ｋ×１ |
１ | ||
| NDI/NDI|HX4 | ３ （Alpha channel support） ※入力ソース：最大1080@30×３ , ４Ｋ×１ |
ー | ||
| SRT(push) | ３ ※入力ソース：最大1080@30×３ , ４Ｋ×１ |
１ ※USB, RTSP, SRTは同時利用不可 いずれか１つのソースが使えます |
１ ※RTSP, SRTは同時利用不可 いずれか１つのソースが使えます |
|
| 音声入力 信号 |
XLR ラインレベル |
４ バランス/アンバランス, モノまたはステレオL/R×２ |
２ バランス/アンバランス, モノまたはステレオL/R×２ |
|
| 1/4" TRS ラインレベル |
ー | ２ バランス/アンバランス, モノまたはステレオL/R×２ |
ー | |
| 3.5 mm stereo | ー | １ アンバランス |
ー | |
| Stereo RCA ラインレベル |
１ | |||
| SDI Audio | ２ | １ ※SD-SDI audioは非対応 |
||
| HDMI Audio | ４ | ２ | １ | |
| USB | ３ | ２※背面 | １ | |
| RTSP | ６ | １ | ||
| NDI | ３ | ー | ||
| SRT | ６ | １ | ||
| 入力解像度範囲 | 640×480 ～ 4096×2160 ※4K Addonなし：～1920×1200 ※4K Addon：～4096×2160 |
640×480 ～ 1920×1080 | ||
| Channel作成可能数 ※エンコードプログラム |
６ | ２ |
１ | |
| 1920×1080（1080p）30fps ×６ ※最大６つの1280×720ソースを使用 |
1080p@30fps ×２ ※最大２つのフルHDソースを使用 |
1080p@60fps ×１ ※最大２つのフルHDソースを使用 |
||
| 4K UHD（3840×2160）30fps ×１ ※最大２つの４Ｋと２つの1280×720ソースを使用 ※４Ｋ機能のアドオン必要 |
ー | ※オプション（有料）で4096×2160（４Ｋ）30fps ×１ 対応 | ||
| ストレージ | 内蔵 ストレージ |
512GB SSD | － | SATA M.2 SSD（M Key）に拡張可能 ※NVMeには非対応 |
| SDカード | － | 512GBまで対応 ※PCへのデータ移行には使用不可 |
||
| クロマキー機能 | 〇 | － | ||
| ラックマウントモデル |  Pearl-2 Rackmount |
－ |  Pearl Nano Rack Shelf ※本体別売り |
|
| 寸法 | 300×240×90mm | 261×172×60mm | 206×149×41mm | |
| Rackmount：485×276×89mm （2U/19インチラック） |
||||
| 重量 | 3.8kg | 1.7kg | 907g | |
| Rackmount：5.5kg | ||||
▲タブのトップへ戻る
資料
Pearl API user guide – PDF
Pearl remote recorders for Panopto
Epiphan Pearl Nano user guide
Pearl Nano technical notes
紹介動画
ストリーマーとレコーダーとして最適！
Pearl Nano five-minute demo
使い方・参考動画
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 |
|---|---|---|
| Pearl Nano | HDMI/SDI信号 ポータブルエンコーダー＆録画ユニット Pearl Nano | お問い合わせ |
| Pearl Nano 4K Addon | Pearl Nano ４Ｋアドオン ※４Ｋ対応が必要な場合はご注文ください | お問い合わせ |

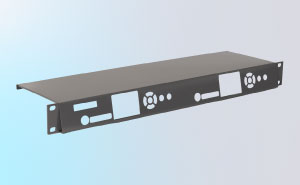

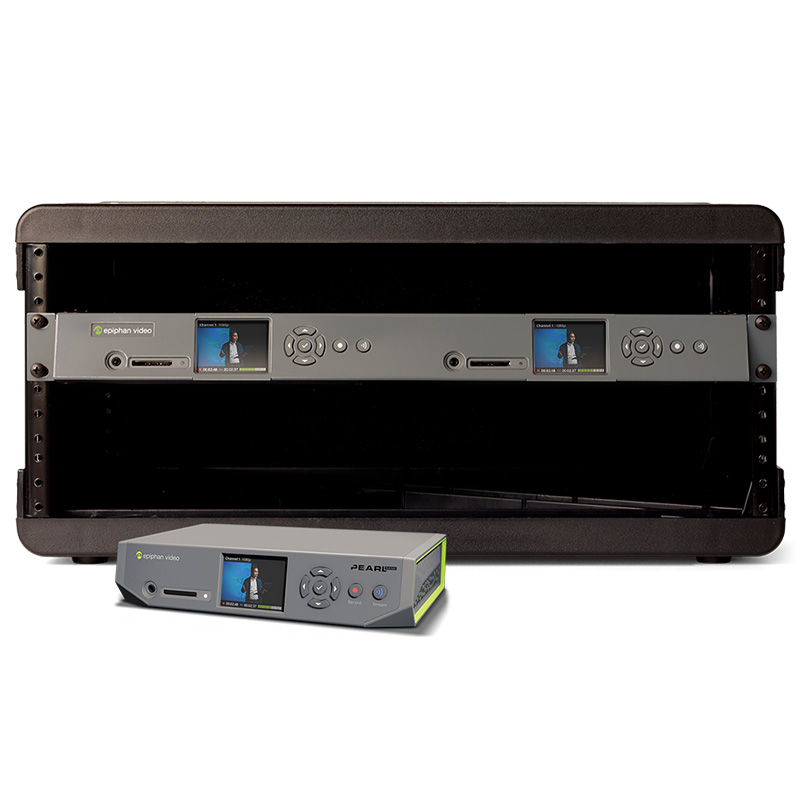

| Pearl Nano Rack Shelf | Pearl Nano用ラックシェルフ（最大２台搭載可能）※Pearl Nano本体は含まれません | お問い合わせ |

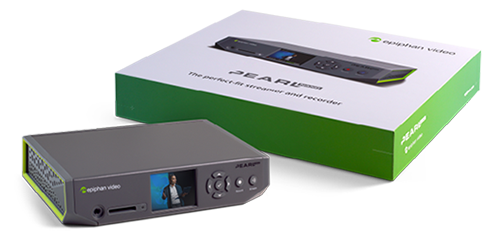

※製品に含まれるもの
●Pearl Nano 本体 ●電源ケーブル
※注意事項
- キャプチャフレームレートは保障されません。
- 録画される画像は圧縮されたものになります。元データは保証されません。
- 各種ケーブル類、SDカードやUSBメモリは製品に含まれておりません。別途ご用意いただく必要がございます。
- 使用するSDカードは容量が64GB以上のクラス10（C10）以上のものをお勧めします。
