HDMI/SDI信号 小型ストリーミング&録画ユニット

製品名

Pearl Mini

動画を簡単に録画、ストリーム配信がこれ1台で!
NEWファームウェア4.17.3(2022/11/14リリース)


point
  • オールインワンのライブビデオ制作ユニット
  • 自由に映像や画像のレイアウトが可能
  • 高品質のエンコーディングで1080pHD録画
  • 複数のサービスに同時ライブ配信
  • 大型タッチパネルやモバイル端末でスイッチング
  • SDカードへの保存、USBメモリへの転送に対応
  • コンパクトで持ち運びに便利

Epiphan社のPearl Miniは、録画や配信を1台で行えるオールインワンユニットです。レコーダー、スイッチャー、ストリーマー、エンコーダーなど複数の機材をそろえる必要がありません。

小型軽量で持ち運びやすく、操作しやすい大型のタッチパネル搭載しています。タッチパネルでは映像の確認、録画・配信の開始/停止操作、スイッチング、システム設定が行えます。

複数の映像を1つの画面に自由にレイアウトでき、WEBの管理画面でとても簡単に作成できます。背景画像やロゴマークを組み合わせて、オリジナルな画面を直感的な操作で作ることができます。

Pearl Miniは複数の機材や複雑な操作は不要で、これ1台でどなたでも簡単に録画や配信をお使いいただけます。

eラーニングのコンテンツ作成や授業・セミナー・講義収録、各種イベントでのライブ映像配信、医療映像録画など、活用の幅は多岐に渡ります。

オールインワンデザイン ライブストリーミングに必要なものすべてがひとつに Pearlシリーズ WEB会議システムにPearlをプラス + Zoom Microsoft Teams 本格的なライブ配信を1人でも行える録画ストリーム配信ユニット Pearl-2/Pearl Mini 簡単ガイドはこちら

PCなしで簡単録画&配信

録画・配信実行時にPCは必要ありません。
インターネット配信だけでなく、社内LANなどのイントラネットでのローカル配信が可能です。

CDN/CMS/LMSと連携可能

YouTubeやFacebookへのストリーム配信も簡単。CDNやCMS/LMSとも連携可能です。

自由なレイアウト設計

複数映像を配置したレイアウトの作成が可能です。画像や日付などを使用することもできます。

SDカード、USBメモリ、ネットワークストレージに保存

録画データはSDカードに保存され、USBメモリやネットワークストレージへの転送やダウンロードにも対応しています。

利用事例

教育・イベント

セミナー・学会・講演・授業・講義の録画
eラーニングコンテンツの作成
スポーツイベントやショーの配信

オフィス・産業

会議やプレゼンテーションの遠隔拠点への配信
社内教育、動画マニュアル作成
産業機器の映像記録

病院・医療・研究

医療機器などの映像録画・配信
手術や研究データの記録
エビデンス記録

ライブストリーム配信

RTMP, RTMPS, RTSPを使用し、YoutubeやFacebook, Ustream, Akamai, Twitch, VimeoなどのCDNへのライブストリーミングが可能です。
Kaltura, Panopto, Blackboard, Mediasite, MoodleなどのCMS/LMSとの連携も簡単に行えます。
HTTP, HLS, FLV, ASF, UPnP, SAPを利用して、ブラウザやスマートテレビ、セットトップボックスへのローカルネットワークへのユニキャスト・マルチキャストに対応しています。
複数サービスへの同時配信も設定できます。

1080p HD 録画

Pearl MiniのH.264ハードウェアエンコーダーで安定した録画が可能です。
AVI, MP4, MOV, MPEG-TSなどのフォーマットで512GB EXT4 SDカードに直接保存し、USBメモリやネットワークサーバー(FTP/SFTP) への自動転送にも対応しています。
録画ファイルは管理画面より簡単にダウンロードできます。

レイアウトの画面切り替え

7インチの大型タッチパネルでレイアウトのスイッチングが簡単に行えます。

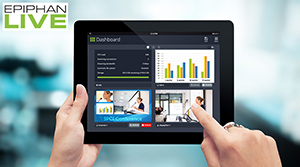

また、ブラウザベースのEpiphan Liveを使用すれば、タブレット、PC、スマートフォンでどこでも切り替え可能です。
Epiphan Liveはスイッチングだけでなく、モニタリング、録画・配信の操作も直観的に行えます。

自由なレイアウトデザイン

ドラッグ&ドロップで簡単にピクチャーインピクチャー(PiP)などのレイアウトが作成できます。
複数映像を含み合わせることができ、サイズも自由に調整できます。また、クロップ処理にも対応しています。
透過PNG画像でロゴ画像やテロップの合成、背景画像の挿入、テキストやタイムスタンプの追加も行えます。

プラグ&プレイの簡単設定

Pearl Miniは、映像信号を接続するだけで、すぐに録画が始められます。

・直観的なタッチパネル操作
直観的なタッチパネル操作で、ワンタッチで録画・配信をスタートでき、映像信号の確認とスイッチが同時に行えます。

・充実したAPIで組込も対応
充実したHTTP/HTTPSとRS-232 APIで組込にも活用いただけます。

・リモートログイン
インターネット経由でどこからでもPearl Miniにログインが可能です。
遠隔からの操作で、トラブルシューティングや現場のサポート、録画やスイッチングなどの操作も行えます。

・WEB UI管理画面
WEB UIの管理画面で各種設定が可能です。
チャンネル、録画、指定解像度、ストリーム配信、802.1xを使用した認証、システムモニターなど

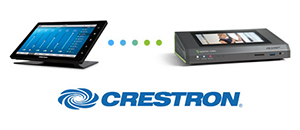

クレストロンのコントロールシステムとの統合

Pearl Miniを以下のコントロールモジュールを使用することで、クレストロンのコントロールシステムに統合することができます。

https://applicationmarket.crestron.com/epiphan-pearl-2-v1-0/

Kaltura, PanoptoなどのCMS連携

Pearl MiniをCMSに登録すると、簡単にVOD(ビデオオンデマンド)イベントやWEBキャスティングが可能です。

セキュアなライブストリーミング

Pearl Miniは802.1x認証、配信には暗号化されたRTMPS、SFTPファイル転送プロトコル、管理画面への接続にはHTTPSをサポートしています。
802.1xネットワークセキュリティを使用すれば、Pearl Miniを社内ネットワークに設置するために、MAB(MAC認証バイパス)のような対応が必要ありません。

・デジタル証明書の管理
Pearl Miniは、ユーザ名とパスワード、デジタル証明書を使用した802.1xに対応しており、PEAP, EAP-TLS, EAP-TTLS 認証によるアクセスコントロールをサポートしています。

・アクセスコントロール
Pearl Miniには、管理者(administrator), オペレーター(operator), 閲覧者(viewer)の3つの権限でログインが可能です。LDAP(Lightweight Directory Access Protocol)は、ドメイングループによってユーザ権限の定義を行います。

・RTMPSライブストリーミング
RTMPS(Real Time Messaging Protocol Secure)は、TLS/SSLでストリーミング配信を行う前にコンテンツの暗号化を行い、セキュアなライブストリーミングが可能です。

・HTTPSとSFTPによる安全なデータ転送
HTTPS接続によって安全に管理画面へアクセスしPearl Miniの設定を行います。録画データはPearl Miniから遠隔のSFTPサーバーへ暗号化され安全に転送できます。

▲タブのトップへ戻る
商品コード(型番) Pearl Mini
寸法 261 × 172 × 60mm
重量 1.7kg
映像入力信号 コネクタ 3G SDI ×1, HDMI™ 1.4 ×2(HDCP非対応), USB3.0(UVC)×2(背面)
ネットワーク SRT , RTSP
音声入力信号 XLR ×2(マイクレベル/ラインレベル , モノ or L/R ステレオペア)
1/4″TRS ×2(ラインレベル , モノ or L/Rステレオペア ×2)
RCA ×1(ラインレベル , L/Rステレオペア)
3.5mm ×1(ラインレベル , ステレオ)
映像出力 HDMI 1.4a ×1
映像圧縮 コーデック H.264 , Motion JPEG
色解像度 4:2:0
解像度 最大1920×1200p
音声圧縮 MP3 , AAC , PCM ※サンプリング周波数16~48 kHz , ビットレート:64~320 kbps(MP3/AAC)
ネットワークインターフェース 10/100/1000 Ethernet port(RJ45)×1
ストレージ SDカード 最大512 GB EXT4
※付属無し、PCへのデータ移行には利用不可。
※PCへのデータ移行はUSBメモリデバイスをご利用ください。
ローカル USB3.0ポート経由で自動または手動でコピー
ネットワーク FTP , SFTP , SCP , RSYNC , CIFS , AWS , WebDav servers
録画形式 AVI , MOV , MP4 , MPEG-TS
ストリーミングプロトコル RTMP/RTMPS , SRT , HLS , MPEG-DASH , RTSP , MPEG-TS , RTP/UDP , UPnP
エンコードプログラム 1080p30fps ×2(最大2つのフルHDソースを使用)
操作 管理者画面(ブラウザベース), Epiphan Live , タッチパネル , リモートログイン , HTTP API/RS-232 API
コンプライアンス FCC compliance Part 15
CE compliance Directive 2014/30/EU - Electromagnetic Compatibility
Directive 2014/35/EU - Low Voltage Directive
Directive 2011/65/EU - RoHS
保証 1年間の無償保証(センドバック方式)

▼ 詳細仕様はこちら ▼

映像入力 信号 3G SDI ×1, HDMI™ 1.4 ×2(HDCP非対応), USB3.0(UVC)×1(背面)
イーサネット経由 RTSP ×1 , SRT(push)×1
※RTSPとSRTを同時に複数接続することはできません。
コネクタ HDMI typeA(メス)×2, BNC(メス)×1
USB-A(メス)×2(背面), RJ-45(メス)×1
アスペクト比 3:2 , 4:3 , 16:9 , 16:10 , カスタム設定
標準解像度 PAL , PAL wide , NTSC , NTSC wide
解像度範囲 640×480 ~ 1920×1200
フレームレート 最大60fps
カラースペース HDMI:RGB 4:4:4 , YCRCB 4:2:2 , YCRCB 4:4:4
SDI:RGB 4:4:4 , YCRCB 4:2:2
デインターレース 対応
ケーブル最大長 SDI:約90m , USB3.0:約1.8m
音声入力 アナログ音声 XLR ×2 マイクレベル/ラインレベル(+4.0dBu)
※最大12.3VRMS, +24dBu(バランス, アンバランス, モノ, L/R ステレオペア)
1/4″TRS ×2 ラインレベル(+4.0 dBu)
※最大12.3 VRMS, +24dBu(バランス, アンバランス, モノ, L/Rステレオペア)
RCA ×1 ラインレベル -10dBV(L/Rステレオペア)
3.5 mmステレオ(アンバランス)×1
コネクタ XLR/TRSコンボジャック(メス)×2
RCA(メス)×2
3.5mm(メス)×1(背面)
デジタル音声:
デジタルソースからの
ディエンベデッド音声
SDI ×1(SD-SDI音声非対応)
HDMI ×2
USB ×2(背面)
RTSP(embedded over Ethernet)×1
SRT(embedded over Ethernet)×1
コネクタ HDMI type A(メス)×2
BNC(メス)×1
USB-A(メス)×2
RJ-45(メス)×1
ゲインコントロール 0dB ~ 30dB
ミュート 対応
音声ディレイ設定 -300 ms to +300 ms
映像処理 出力カラースペース 4:2:0, 8 bits per color
ビデオコーデック H.264/AVC(ITU H.264, ISO/IEC 14496-10)4:2:0, 8 bit color
- プロファイル:High, Main, Baseline
- レベル:3.0, 3.1,3.2,4.0,4.1
Motion JPEG
ビットレート 1~50 Mbps(選択可能)
ビットレート コントロール Constant
ハードウェアアクセラレーション
によるエンコード
選択可能
映像スケーリング ソフトウェア
キーフレーム 1/2秒, 1秒間隔で最大5秒
音声処理 圧縮 MP3, AAC, and PCM
サンプリングレート MP3:22 kHz, 44 kHz, 48 kHz
AAC:16 kHz, 22 kHz, 44 kHz, 48 kHz
PCM:22 kHz, 44 kHz, 48 kHz
ビットレート 64~320 kbps(MP3/AAC)
映像出力 信号 HDMI 1.4a ×1
H.264/AVC digital video over Ethernet ×3
コネクタ HDMI ×1
RJ-45(メス)×1
ストリーミングプロトコル MPEG-TS, FLV
RTSP over TCP/UDP
SRT(push)over UDP
HLS(push)over HTTP/HTTPS
MPEG-DASH(push)over HTTP/HTTPS
SRT, RTSP, RTMP, RTMPS(ストリーミングサーバー/CDN)
HLS(pull)- Native Apple HTTP/HTTPS stream for iPad, iPhone and iPod Touch
マルチキャストストリーム RTP , MPEG-TS & RTP , MPEG-TS over UDP , UPnP , SAP
解像度範囲 録画:480p ~ 1920×1200p
ストリーム配信:480p ~ 1920×1200p
HDMI出力ポート:480p ~ 1920×1200p
フレームレート 最大60fps
形式 H.264/AVC(ITU H.264, ISO/IEC 14496-10)4:2:0, 8 bit color
プロファイル:High, Main, Baseline
レベル:3.0, 3.1, 3.2, 4.0, 4.1
ネットワーク
トラフィックシェーピング
(マルチキャストストリーム)
4Mbps ~ 95Mbps(設定可能)
音声出力 アナログ出力 3.5mmステレオヘッドホンジャック ×1(前面)
デジタル出力 RTSP/SRT audio over Ethernet
HLS/MPEG-DASH audio over HTTP/HTTPS
HDMI audio (embedded)
モニタと制御 前面パネル 7インチタッチパネルモニタ(内蔵)解像度:800×480
USBキーボード USBキーボード接続可能
USBステータスライト USBステータスランプ接続可能
対応モデル:
-Kuando BusyLight models: UC Alpha and UC Omega
-Delcom Products USB HID single color and multi-color signal indicators
※取り扱いなし
録画と
ストレージ
録画形式 AVI , MOV , MP4 , MPEG-TS
静止画アップロード形式 JPEG, PNG
SDカード 最大512 GB
※付属無し、PCへのデータ移行には利用不可。
※PCへのデータ移行はUSBメモリデバイスをご利用ください。
SDカードのファイルシステム EXT4
ファイル転送プロトコル FTP , SFTP , SCP , AWS S3 client , WebDAV client RSync
ネットワークファイルプロトコル CIFS/SMB
USBストレージの
ファイルシステム
FAT16 , FAT32 , XFS , EXT2 , EXT3 , EXT4 , NTFS
外部USBポート USB3.0 0.9A ×1(前面)
USB3.0 0.9A ×2(背面)
ビットレート 最大50 Mbps
コミュニ
ケーション
USB規格 USB 1.1 , USB 2.0 , USB 3.0
HDCP非対応
シリアルポート Bidirectional RS-232(USBシリアルアバプタ経由)×1
シリアルプロトコル データビット:7 または 8(初期設定)
ストップビット:1
パリティ:なし
フロー制御:なし, ハードウェア, ソフトウェア
シリアルポートボーレート 19200 bps
イーサネットホストポート RJ-45(メス) ×1
イーサネットデータレート 10/100/1000 Base-T, half/full duplex with autodetect
MTU
(Maximum Transmission Unit)
68 ~ 1500 MTU(設定可能)
プロトコル DHCP, TLS 1.2, LDAP, mDNS, UPnP, SAP, RTP, MPEG-TS & RTP,
MPEG-TS/UDP, 802.1x, EAPOL, EAP-TTLS, EAP-TLS, PEAP, HTTP, HTTPS,
NTP, PTP, FTP, SFTP, SCP, AWS S3
Network discovery/Announce UPnP, SAP
ネットワーク
セキュリティ
802.1x EAP methods PEAP, EAP-TLS, EAP-TTLS
管理と制御 管理者画面 すべての設定,操作,モニタリングが可能
- Web UI(ブラウザ経由)
- ローカル操作(Pearl Miniに接続したマウスとキーボード, モニタを使って操作)
Epiphan Live 配信/録画/スイッチングの操作
- Web UI
セキュリティ 複数のユーザーアカウントとパスワード
HTTPS:管理者画面, ローカルネットワークでのChannelブロードキャストへのアクセス
リモートアクセス Epiphan Cloud™
デバイス管理や録画/配信の制御など
API 対応(HTTP/HTTPS, RS-232)
連携 Content Management Systems Kaltura、Panopto
AC/DC
電源アダプタ
モデル ADP 60KD BA
入力電源定格 90~240 VAC, 47~63 Hz
出力電源定格 12 VDC, 2.5 A, 60 W
Active efficiency(平均) 88%
Efficiency(10% load) 95%
無負荷時の消費電力 0.21 W
電源アダプタ供給先 Delta Electronics Inc.
3 Tungyuan Road, Chungli Industrial Zone, Taouyan City 32063, Taiwan
Czech Republic
General 使用環境温度 0 ~ 40℃
冷却 ファン:左から右
筐体 金属
フォームファクタ Portable desktop model. VESA mountable
寸法(W × D × H) 261 × 172 × 60 mm
重量 1.7kg
電源供給 External:1.5 A, 100-240 VAC, 50~60 Hz (60 W); 1.3 A, 100-240 VAC, 50~60 Hz (84 W)
入力電源定格 12 VDC, 5.0 A(最大/60 W PSU); 12 VDC, 7.0 A(最大/84 W PSU)
コンプ
ライアンス
FCC compliance Part 15
CE compliance Directive 2014/30/EU – Electromagnetic Compatibility
Directive 2014/35/EU – Low Voltage Directive
Directive 2011/65/EU – RoHS
生産国 Made in Taiwan
保証 1年間の無償保証(センドバック方式)
▲タブのトップへ戻る

データストレージ

録画データはSDカード(EXT4:512GBまで)に保存されます。
USBメモリへの自動・手動転送にも対応しています。

・SDカードスロット
・USB3.0 ×1

音声出力

画面のVUメーターと機器正面の3.5mmステレオジャックにヘッドホンを接続することで音声レベルの確認が可能です。

・3.5mmステレオミニジャック ×1

映像信号入力

カメラ、PC、ゲーム、医療機器や産業機器などからの映像信号を入力します。
SDI , HDMI , USBの他にもネットワーク経由のRTSP(H.264)ソースにも対応しています。
1920×1200までの解像度に対応しています

・3G SDI(BNC)×1
・HDMI 1.4a ×2
・USB 3.0(UVC/UAC)×2
・RTSP(H.264)

映像出力

ディスプレイやプロジェクターの表示が行えます。
レイアウト映像や入力映像を出力することができます。

・HDMI 1.4a ×1

音声入力

SDI, HDMI, USBからの音声の他に、XLRマイク音声や音声ミキサーからの入力に対応しています。
画面上のVUモニターやヘッドホンで音声レベルの確認が可能です。

・XLR ×2
 L/Rステレオ・モノラル, バランス・アンバランス, マイク入力, ライン入力,
 信号レベル +4.0 dBu ~ +24 dBu(=12.3Vrms), 48Vファントム電源設定可能
・1/4″TRS ×2
 L/Rステレオ・モノラル, バランス・アンバランス, ライン入力,
 信号レベル +4.0 dBu ~ +24 dBu(=12.3 VRMS)
・RCA ×2
 L/Rステレオ, ラインレベル-10 dBV
・3.5mmステレオミニジャック ×1
 ステレオ/アンバランス エレクレットコンデンサマイクロホン

ネットワーク

イーサネット経由でネットワークへの接続を行います。

・10/100/1000イーサネットポート(RJ45) ×1

▲タブのトップへ戻る
商品コード(型番) パール2
Pearl-2
パールミニ
Pearl Mini
パールナノ
Pearl Nano
映像入力
信号
SDI 12G SDI ×2
3G SDI ×1 12G SDI ×1
HDMI™ 1.4a / DVI ×4
※4K機能のアドオンで4つの内2ポートが
4K HDMI™ 1.4a (UHD/DCI) / DVIに対応
1.4a ×2 2.0 ×1
USB3.0
(UVC)

※背面
RTSP
※最大1080@30×6 , 4K×1
NDI/NDI|HX4
(Alpha channel support)
※入力ソース:最大1080@30×3 , 4K×1
SRT(push)
※入力ソース:最大1080@30×3 , 4K×1

※USB, RTSP, SRTは同時利用不可
いずれか1つのソースが使えます

※RTSP, SRTは同時利用不可
いずれか1つのソースが使えます
音声入力
信号
XLR
ラインレベル

バランス/アンバランス, モノまたはステレオL/R×2

バランス/アンバランス, モノまたはステレオL/R×2
1/4" TRS
ラインレベル

バランス/アンバランス, モノまたはステレオL/R×2
3.5 mm stereo
アンバランス
Stereo RCA
ラインレベル
SDI Audio
※SD-SDI audioは非対応
HDMI Audio
USB ※背面
RTSP
NDI
SRT
入力解像度範囲 640×480 ~ 4096×2160
※4K Addonなし:~1920×1200
※4K Addon:~4096×2160
640×480 ~ 1920×1080
Channel作成可能数
※エンコードプログラム

1920×1080(1080p)30fps ×6
※最大6つの1280×720ソースを使用
1080p@30fps ×2
※最大2つのフルHDソースを使用
1080p@60fps ×1
※最大2つのフルHDソースを使用
4K UHD(3840×2160)30fps ×1
※最大2つの4Kと2つの1280×720ソースを使用
※4K機能のアドオン必要
※オプション(有料)で4096×2160(4K)30fps ×1 対応
ストレージ 内蔵
ストレージ
512GB SSD SATA M.2 SSD(M Key)に拡張可能
※NVMeには非対応
SDカード 512GBまで対応
※PCへのデータ移行には使用不可
クロマキー機能
ラックマウントモデル
Pearl-2 Rackmount

Pearl Nano Rack Shelf
※本体別売り
寸法 300×240×90mm 261×172×60mm 206×149×41mm
Rackmount:485×276×89mm
(2U/19インチラック)
重量 3.8kg 1.7kg 907g
Rackmount:5.5kg
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格

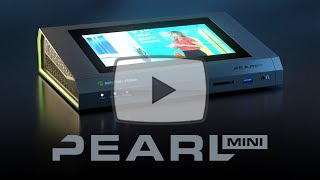

Pearl Mini ディスプレイ/SDI信号 小型ストリーミング&録画ユニット お問い合わせ
Pearl Mini Hard Shell Case Pearl Mini専用キャリーケース お問い合わせ

※製品に含まれるもの

●Pearl Mini 本体  ●電源アダプタ

●専用キャリーケース(オプション:別売)

※注意事項

  • キャプチャフレームレートは保障されません。
  • 録画される画像は圧縮されたものになります。元データは保証されません。
  • 専用キャリーケースは別途オプションです。製品には含まれておりません。
  • 各種ケーブル類、SDカードやUSBメモリは製品に含まれておりません。別途ご用意いただく必要がございます。
  • SDカードはSDXC、UHS Speed Class3を推奨しております。
▲タブのトップへ戻る
Pearlシリーズ 仕様比較
ページ上部へ戻る
