GigEカメラ
製品名
DFK33GR0521/DMK33GR0521
製品名
DFK33GR0521/DMK33GR0521
1/2.5" OnSemiconductor CMOS AR0521 搭載
2592×1944 @22fps 500万画素 カラー or モノクロ
- 500万画素 1/2.5" OnSemiconductor CMOS AR0521 搭載
- 2592×1944 @22フレーム/秒 カラー or モノクロ
- ローリングシャッター方式
- GigEVision準拠、専用DirectShow/WDMドライバ付属
- AdLink PCIe-GIE74P-PoEもセットで販売可能
- 遠隔設置に最適（100mまで）スイッチングハブによりさらに延長可能
- PoE又は外部電源供給可能
- GPI/Oインターフェース搭載
- WDMベースドライバ DirectX/DirectShow対応
- 多機能ビューワICCaptureソフトウェア付属
- 使い易いICImagingControlソフトウェア開発キット付属
- レンズマウント：C or CS（C-CSマウント変換リング付）
- C or CS マウントからM12マウントへの変換リングもあり
- 三脚アダプタ標準付属
- Linuxに対応
- 標準在庫モデルは短納期、貸出も可能
The Imaging Source社の産業用GigEカメラDFK33GR0521 /DMK33GR0521は、1/2.5" OnSemiconductor CMOS AR0521のセンサを搭載し、解像度2592×1944@22fpsで動作します。GigEVision準拠で、専用ドライバによりGigEカメラながらDirectShow/WDMデバイスとして認識されます。豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。
※レンズは別売りです。

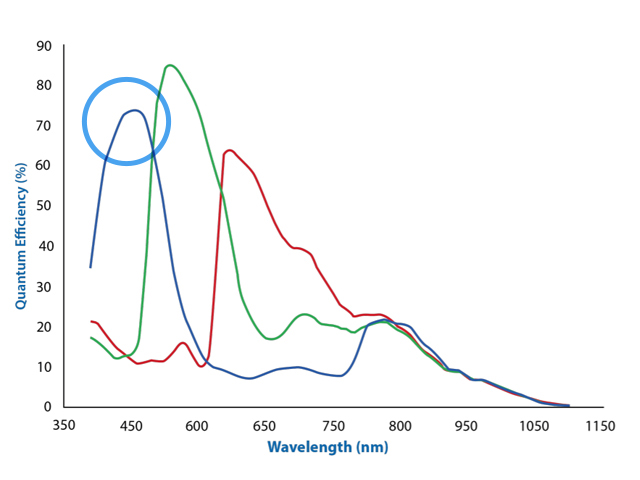

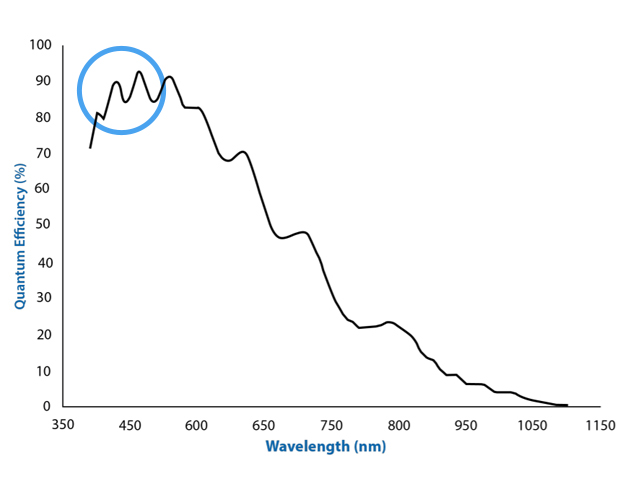

長波長側の紫外線に感度が高い
カメラに搭載されているAR0521は、可視光の短波長側、紫外線の長波長側の450nm付近の波長に対する感度が他のイメージセンサに比べて高い傾向にあります。
AR0521（カラー）
AR0521（モノクロ）
| 商品コード （型番） | DFK33GR0521（カラー） / DMK33GR0521（モノクロ） |
|---|---|
| 解像度 | 2592×1944 @22fps 500万画素 |
| 階調 | 12 bit |
| ピクセルフォーマット | カラー ：8-Bit Monochrome, 8-Bit Bayer (GR), 12-Bit Bayer Packed (GR), 16-Bit Bayer (GR), RGB24, YUV 4:2:2, YUV 4:1:1 モノクロ：8-Bit Monochrome, 12-Bit Packed Monochrome, 16-Bit Monochrome |
| センサ | OnSemiconductor CMOS AR0521 |
| フォーマット | 1/2.5インチ |
| ピクセルサイズ | 2.2μm × 2.2μm |
| シャッター方式 | ローリングシャッター |
| シャッター（露光時間） | マニュアル or オート（100µs ～ 30s） |
| ゲイン | マニュアル or オート（0 ～ 11.81dB） |
| レンズマウント | Cマウント & CSマウント（変換リング付き） |
| 三脚アダプタ | 標準付属 |
| 外部入力/出力 | GPI/O, トリガー入力 & ストロボ出力 |
| IRカットフィルタ | カラー：カメラケースに固定（DBKという型番で取外した状態で納品も可能） モノクロ：なし |
| サイズ / 重量 | ケースモデル：H29mm × W29mm × L57mm / 65g （寸法図面 >>） |
| 電源 | 外部電源供給 11～13VDC または PoE 48～56VDC |
| 消費電力 | 約400ｍA @ 12VDC |
| 使用環境温度 / 湿度 | -5℃ ～ ＋50℃ / 20% ～ 80% 結露しないこと |
| ドライバ | WDMベースドライバ |
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） |
| SDK | ICImagingControl ソフトウェア開発キット（標準添付） |
| API | ICImagingControl / DirectX・DirectShow対応 / その他下記リスト参照 |
| Extension | For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro |
| 対応OS | Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux |
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS |
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFK33GR0521 | 500万画素GigE CMOSカメラ カラー | お問い合わせ |
| DBK33GR0521 | 500万画素GigE CMOSカメラ カラー IRカットフィルタ無し |
お問い合わせ | |
| DMK33GR0521 | 500万画素GigE CMOSカメラ モノクロ | お問い合わせ | |
| 電源 | GigE23/PWR/Trig | GigEカメラ用電源アダプタケーブル（約20cm） BNCトリガ入力コネクタ付 |
お問い合わせ |
| PSU/12V/JP | 電源アダプタ12VDC / GigE23/PWR/Trig用 | お問い合わせ | |
| NICカード | AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | お問い合わせ |
| ミニ レンズ |
TBL / TBN | ボードカメラ用ミニレンズ M12×0.5 | お問い合わせ |
| TLH CCS | M12ミニレンズ用変換リング | お問い合わせ | |
| レンズ | 固定焦点レンズ | 標準・広角・耐振動・高精度レンズ | お問い合わせ |
| 高倍率マクロレンズ | 0.3～8.5倍 TMNマクロレンズ | お問い合わせ | |
| IP67ハウジング | IXXX IPE103/104_XXX | P67ハウジングセット | お問い合わせ |
- カメラ
- 三脚アダプタ
- ドライバ
- キャプチャソフト
- ソフトウェア開発キット
- ドキュメント
※注意事項
- カメラ標準ではCマウントに対応し、付属のマウント変換リングを外すことでCSマウントとなります。（詳細はこちら）
- カメラ本体に電源は付属しません。
- レンズ、GigEケーブルなどは別売です。
- ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
| リファレンス マニュアル |
DFK33GR0521（英語版） 500万画素 産業用GigEカメラ ケースモデル・カラー |
 [PDF形式：7.2MB] |
|---|---|---|
| DMK33GR0521（英語版） 500万画素 産業用GigEカメラ ケースモデル・モノクロ |
[PDF形式：6.5MB] |
|
| CADファイル | DFK33Gシリーズ CAD図面 STPファイル ケースモデル 【Cマウント】 H29mm × W29mm × L57mm |
 [ZIP形式：569KB] |
| DFK33Gシリーズ CAD図面 STPファイル ケースモデル 【CSマウント】 H29mm × W29mm × L57mm |
[ZIP形式：445KB] |
|
| 全モデル 共通関連資料 |
分光感度グラフ（英語版） | [PDF形式：1.4MB] |
| トリガー＆I/O資料（英語版） ※22 / 27 / 37 / 42 / 72シリーズ用 |
[PDF形式：1MB] |
|
| トリガー＆I/O資料（英語版） ※23 / 33 / 33e / DFKZシリーズ用 |
[PDF形式：1.2MB] |
|
| 寸法図面（英語版） ※27 / 33 / 33e / 37 / 38シリーズ用 |
[PDF形式：0.9MB] |
|
| 寸法図面（英語版） ※21 / 22 / 23 / 24 / 42 / 72シリーズ、 オートフォーカス、電動ズームレンズ内蔵カメラ用 |
[PDF形式：1.8MB] |
|
| 寸法図面（英語版） ※ボードモデル用 |
[PDF形式：436KB] |
|
| ホワイトバランス（英語版） | [PDF形式：214KB] |
|
| 外部トリガープロパティ設定 | [PDF形式：508KB] |
|
| LANケーブルについて | [PDF形式：522KB] |
The Imaging Source社の産業用GigEカメラ・DFK23G/33G/33Ge/47Gシリーズは、豊富なサンプルプログラムを持つ専用SDKが付属した、小型GigEカメラシリーズです。 初心者に易しいSDK（ソフトウェア開発キット）、ICImagingControlがあるので、産業用カメラの入門、画像処理入門デバイスとしてカメラをご利用いただけます。
カメラは低ノイズ高画質なSony社製 Exmor・Pregius・Pregiusセンサに加え、高速低価格なOnSemi社製 Pythonセンサ、高解像度低価格な旧Aptina社製センサを豊富にラインナップしています。GenICam、GigE Visionにも準拠した独自開発のDirectShow / WDMベースドライバにより、一般的なDirectShowデバイスとして認識されます。
HALCON、LabVIEW、MATLAB、Cognex VisionProといった各種ソフトウェアにも対応しています。また、マルチカメラに対応した標準ビューワツールICCapture、簡易寸法計測が可能なICMeasureも付属。
バーコード読取ソフト付で、２次元コードを読み取る自動認識システムなども低価格で構築可能。複数台同時制御・撮影・録画可能で、FAの検査ラインや生産設備の自動化にも低価格で貢献します。また、ステレオカメラにして３次元の距離計測システムの構築等にもご利用いただけます。
Linuxの開発環境でも動作します。Aravisのフリーのライブラリを使う事で開発も簡単に済みます。
全モデルにおいてC&CSマウントレンズに対応し、外部入出力用のGPI/Oインターフェースを搭載しています。 また、ヒートシンクが標準付属しているモデルもあり、GigEカメラ特有の熱害による不安定動作・熱ノイズの低減に成功したモデルもございます。 安定動作工業用マシンビジョンカメラとしてご検討ください。 用途に合うレンズとの組合せもゼロから選定させていただいております。
購入前には、カメラとレンズを合わせて貸出し評価が可能です。標準在庫モデルは納期は２日という短納期も可能な場合があります。お気軽にお問い合わせください。
-
