IP67産業用GigEカメラをよりコンパクトに 47G-I67シリーズ

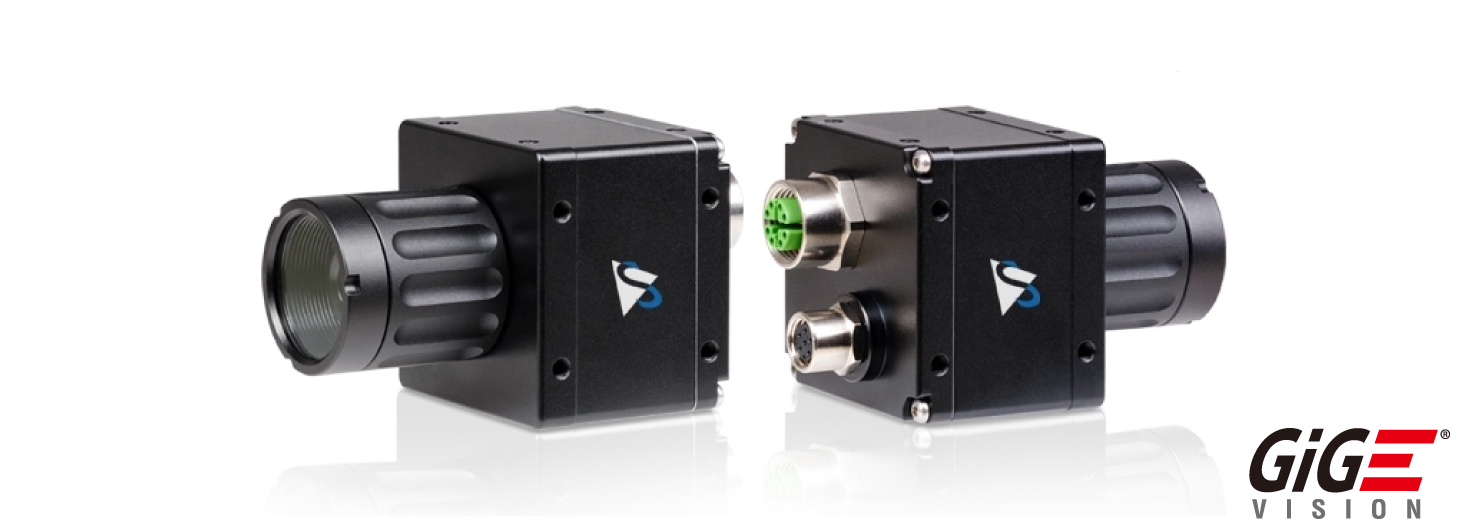

The Imaging Sourceより、IP67産業用GigEカメラの47G-I67シリーズが発表されました。

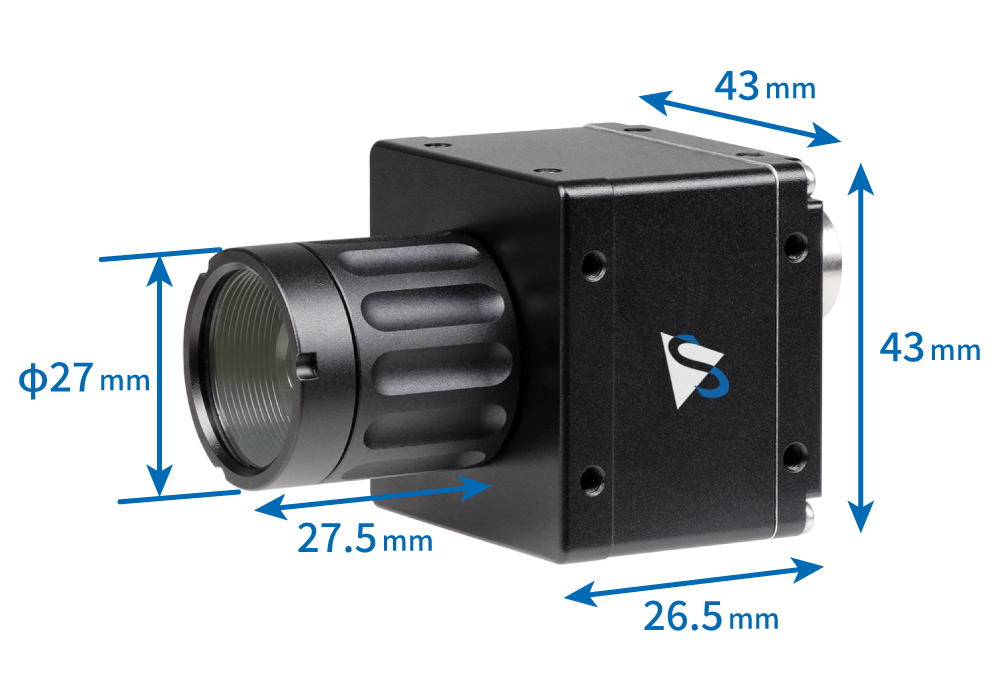

43×43×34.5mmというコンパクト小型ハウジング。背面にはデータ通信＆PoE用ケーブルのM12 Xコードコネクタ、外部トリガー＆IO用のM8 Aコード6pinメスコネクタが搭載されており、前面マウントはM12マウントで小型でローコストで高精度なミニレンズを利用可能。これまでのIP67GigEVisionカメラにはなかった小型化を実現しました。また、レンズ保護チューブは18mmと25mmの長さが選択可能、ミニレンズもレンズチューブもオプションとして用意しています。小型・低価格・産業用耐環境グレードのGigEカメラをお求めの方は是非ご検討ください。
ラインナップ
| No. | 商品コード （型番） |
商品コード （型番） |
フォーマット | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||||
 1 |
ViC47GX900-I67 ViM47GX900-I67 |
カラー モノクロ |
3.1MP | 2048×1536 | 36 | Pregius S | IMX900 | 1/3.1" | 2.25μm | global | ||
2 |
ViC47GX568-I67 ViM47GX568-I67 |
カラー モノクロ |
5MP | 2448×2048 | 23 | Pregius S | IMX568 | 1/1.8" | 2.74μm | global | ||
3 |
ViC47GR0521-I67 ViM47GR0521-I67 |
カラー モノクロ |
5MP | 2592×1944 | 22 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling | ||
4 |
ViC47GX676-I67 ViM47GX676-I67 |
カラー モノクロ |
12.5MP | 3536×3536 | 9 | Starvis 2 | IMX676 | 1/1.6" | 2μm | rolling | ||
5 |
ViC47GR2020-I67 ViM47GR2020-I67 |
カラー モノクロ |
19.7MP | 5120×3840 | 6 | CMOS | AR2020 | 1/1.8" | 1.4μm | rolling | ||

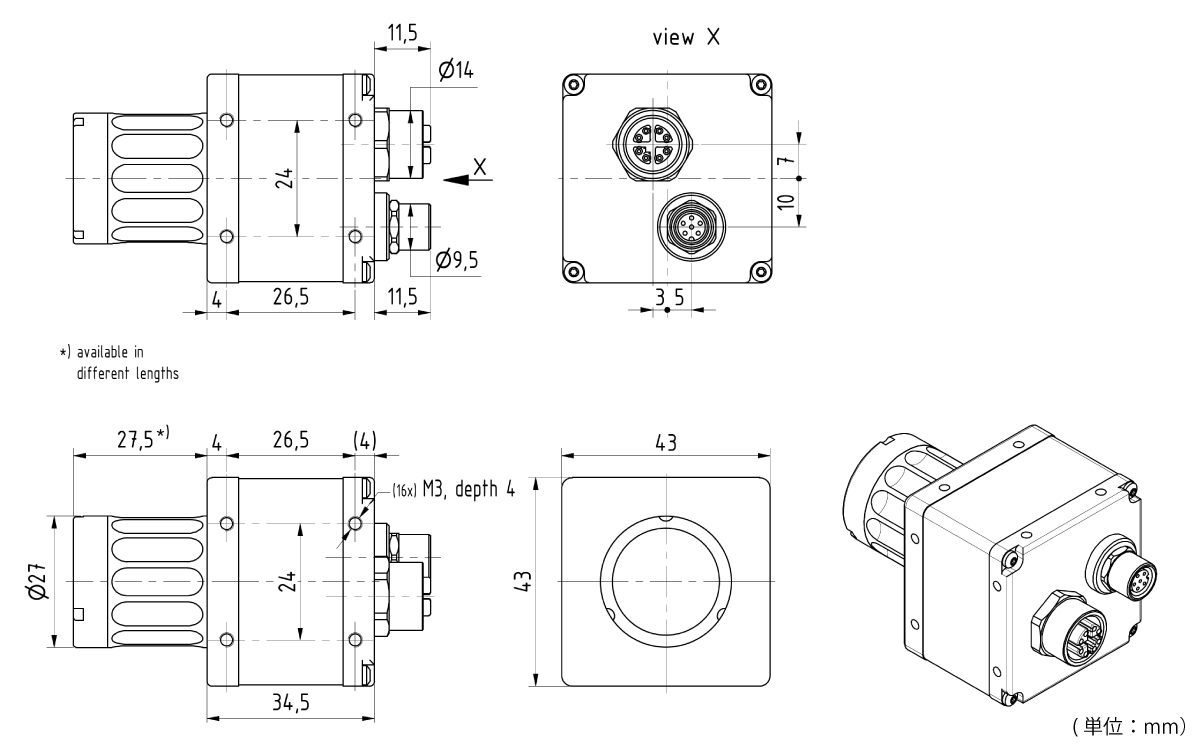

図面
※レンズチューブはオプションです。
※三脚アダプター無しの状態の図面です。
M12マウントミニレンズ S-Ultraシリーズ
Visus 47G-I67シリーズのIP67コンパクトハウジングは、小型M12マウントミニレンズ S-Ultraシリーズを活用する事で本領を発揮します。カメラとレンズの組合せによって得られる視野サイズは変わります。また、WD（※）に応じても視野サイズが変わります。以下よりWDを入力し得られる視野サイズをご確認ください。
（※WD・・・ワーキングディスタンス。作動距離。レンズ先端から被写体までの距離を指します。）
| WD（mm） | 100 |
|---|
| M12マウントミニレンズ S-Ultraシリーズ |
レンズ チューブ （mm） |
カメラ（型番・センサ・センササイズ・視野サイズ（横×縦mm）） | 仕様 | ３Ｄ | |||||
|---|---|---|---|---|---|---|---|---|---|
| ViC47GX900-I67 ViM47GX900-I67 |
ViC47GX568-I67 ViM47GX568-I67 |
ViC47GR0521-I67 ViM47GR0521-I67 |
ViC47GX676-I67 ViM47GX676-I67 |
ViC47GR2020-I67 ViM47GR2020-I67 |
|||||
| 焦点距離 （mm） |
IMX900 | IMX568 | AR0521 | IMX676 | AR2020 | ||||
| 4.6 × 3.45 | 6.71 × 5.61 | 5.70 × 4.28 | 7.07 × 7.07 | 7.17 × 5.38 | |||||
| TBN3.4 5MP | 3.4 | 18 | 135 × 101 | 197 × 165 ※１ | 168 × 126 | 208 × 208 ※２ | 211 × 158 ※１ |  |
 |
| TBN3.4 C 5MP | |
|
|||||||
| TBN4.5 12MP | 4.5 | 25 | 102 × 77 | 149 × 125 | 127 × 95 | 157 × 157 ※１ | 159 × 120 | |
|
| TBN4.5 C 12MP | |
|
|||||||
| TBN5.2 16MP | 5.2 | 25 | 88 × 66 | 129 × 108 | 110 × 82 | 136 × 136 ※２ | 138 × 103 ※１ | |
|
| TBN5.2 C 16MP | |
|
|||||||
| TBN6 5MP | 6 | 25 | 77 × 58 | 112 × 94 | 95 × 71 | 118 × 118 ※１ | 120 × 90 | |
|
| TBN6 C 5MP | |
|
|||||||
| TBN8 5MP | 8 | 25 | 57 × 43 | 84 × 70 | 71 × 54 | 88 × 88 | 90 × 67 | |
|
| TBN8 C 5MP | |
|
|||||||
| TBN12 12MP | 12 | 25 | 38 × 29 | 56 × 47 | 48 × 36 | 59 × 59 | 60 × 45 | |
|
| TBN12 C 12MP | |
|
|||||||
| TBN12 5MP | 12 | 25 | 38 × 29 | 56 × 47 | 48 × 36 | 59 × 59 | 60 × 45 | |
|
| TBN12 C 5MP | |
|
|||||||
| TBN16 12MP | 16 | 25 | 29 × 22 | 42 × 35 | 36 × 27 | 44 × 44 | 45 × 34 | |
|
| TBN16 C 12MP | |
|
|||||||
| TBN1628 5MP | 16 | 25 | 29 × 22 | 42 × 35 | 36 × 27 | 44 × 44 | 45 × 34 | |
|
| TBN1628 C 5MP | |
|
|||||||
| TBN25 10MP | 25 | 25 | 18 × 14 | 27 × 22 | 23 × 17 | 28 × 28 | 29 × 22 | |
|
| TBN25 C 10MP | |
|
|||||||
| TBN25 5MP | 25 | 25 | 18 × 14 | 27 × 22 | 23 × 17 | 28 × 28 | 29 × 22 | |
|
| TBN25 C 5MP | |
|
|||||||
※１：若干のケラレあり
※２：ケラレあり
レンズチューブ
レンズチューブは長さが18mmと25mmの２種類が選択できます。IP67保護等級が必要なアプリケーション以外では、レンズチューブは必ずしも必要ではありません。レンズ保護チューブの制約がない場合は、S-Ultraシリーズ以外の様々なM12マウントミニレンズもご利用いただけます。
| No. | 商品コード | 内径 | 長さ | 対応ハウジング | 仕様 | ３Ｄ |
|---|---|---|---|---|---|---|
| 1 | IP67 Tube18 | φ22mm | 18mm | Visus IP67 47G-I67シリーズ、Acuva 36C-I67シリーズ、36C-I67シリーズ | |
|
| 2 | IP67 Tube25 | φ22mm | 25mm | Visus IP67 47G-I67シリーズ、Acuva 36C-I67シリーズ、36C-I67シリーズ | |
|
