選定チェックポイント

選定チェック/最適なLED照明をご選択ください

MBJ Imaging社は長年にわたりFA/画像処理に関する経験が豊富です。お客様の研究開発や検査プロジェクトで求められる照明について何なりとご相談ください。

ご希望仕様に応じた、適切な明るさ、照明色、照明角度、照明距離の製品を提案させていただきます。

常時点灯かストロボ点灯なども、お客様のターゲットによって選択可能です。全ての情報を総合的に検討し最適な照明を選択いただけます。

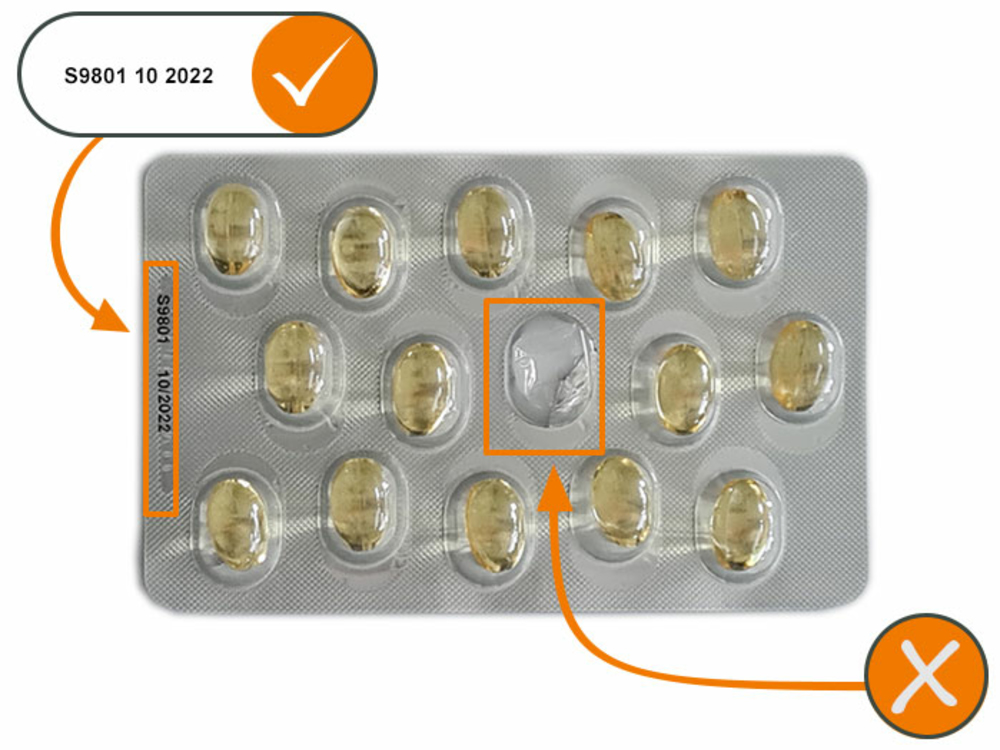

1.何を検査すべきか

照明を選択するには、測定対象物の何を観察・検査したいかを説明することが重要です。検査対象物、欠陥事例、特性変化など検査タスクの説明が正確であるほど、適切な照明選択に役立ちます。

  • ・有無チェック、欠陥、量が多い
  • ・画像検査、汚れ、傷、変色
  • ・測定対象物の大きさ、変形、寸法エラー
  • ・汚れや傷、数量
  • ・ロボットのレベルチェックと位置判定
2.測定対象物の詳細

測定対象物の正確な情報で最適なLED照明を選択できます。

  • ・物体の材質?(金属、プラスチック、ガラス、有機材料)
  • ・物体の色?(赤、緑、青、白、混色、銀、金など)
  • ・表面状態?(マット、反射、光沢、ミラー、透明)
  • ・物体形状?(平面、凹凸、半円形状、傾斜面、深さ)

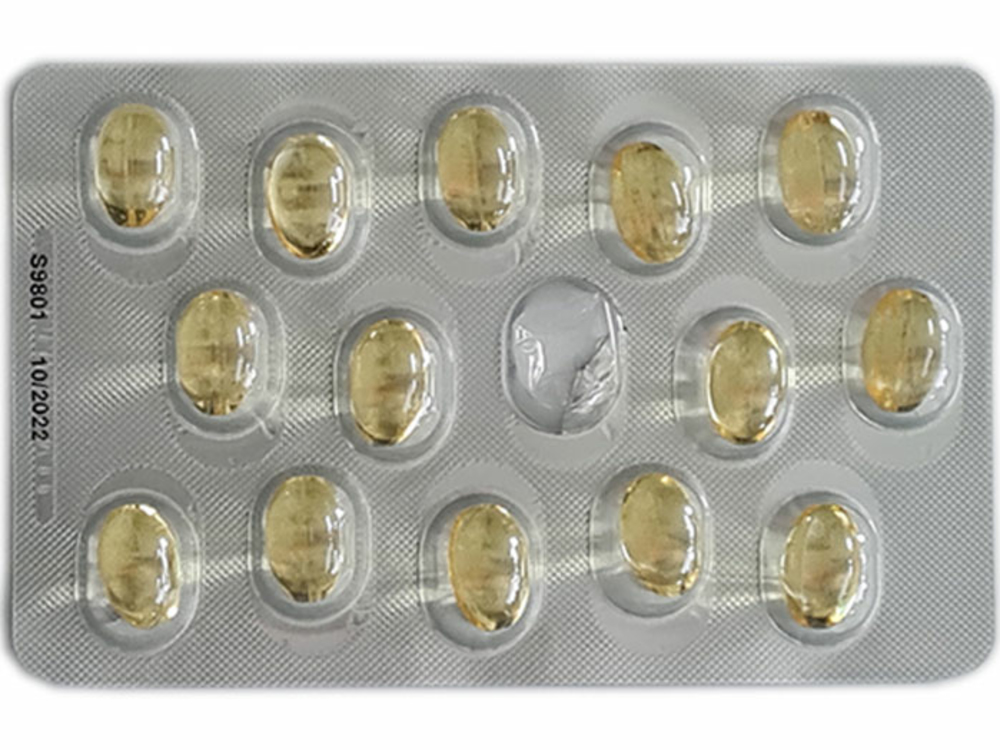

右の写真の測定対象物の説明は下記のようになります。

  • ・測定対象物:包装パッケージ内のカプセル
  • ・材質:オイル
  • ・色:黄色がかった半透明
  • ・特性:反射透明プラスチックの下
  • ・形状:隆起した湾曲包装
3.測定対象物の周辺環境

一般的に測定対象物の検査が行われる周辺環境の情報は照明の選択にとって重要です。

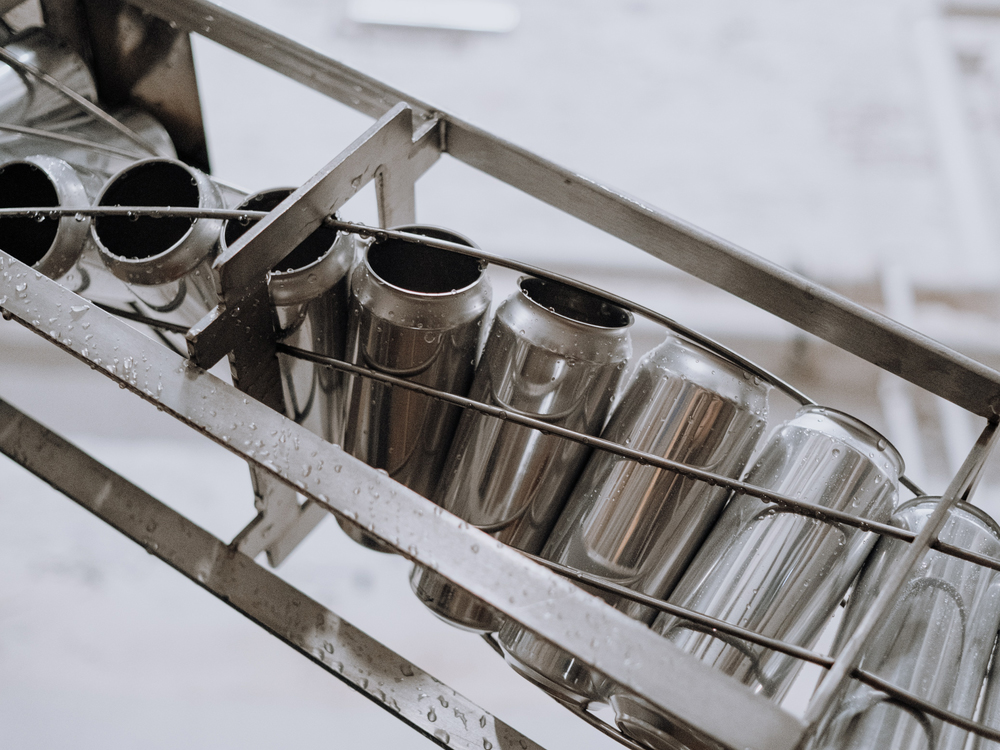

  • ・環境(明るい、暗い、反射する、模様がある、水がかかる、ほこりっぽい)
  • ・向きは一定か、ランダムに変化するか
  • ・検査で流れてくる速度
  • ・照明を設置できるスペースと距離
4.作動距離のバリエーション

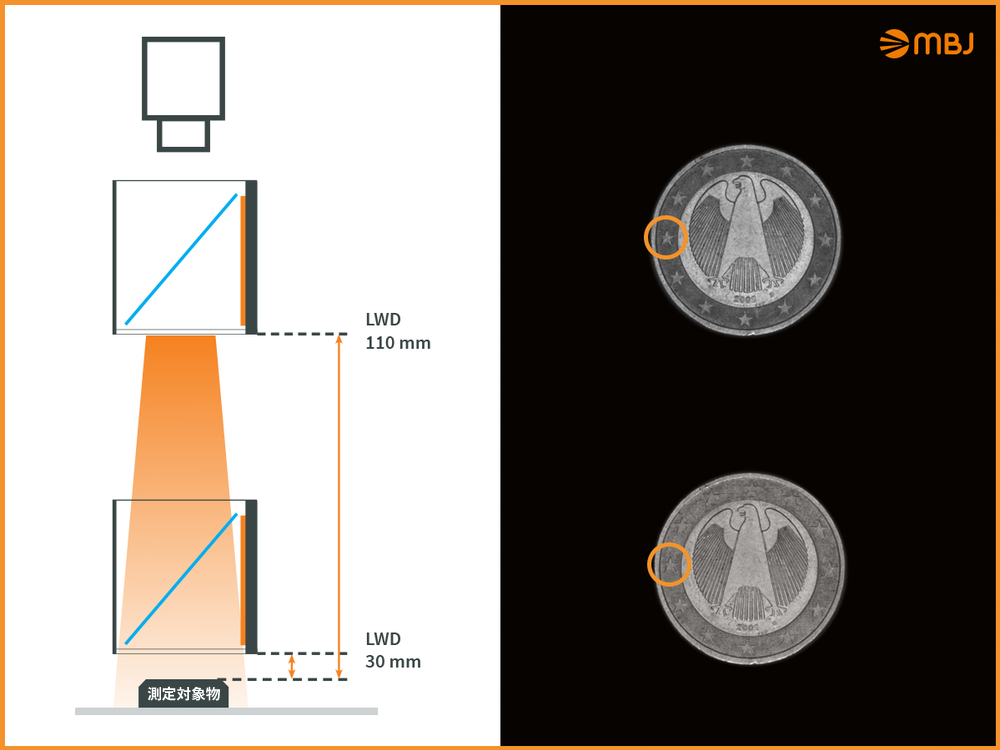

測定対象物までの光の作動距離・ライトワーキングディスタンス(略してLWD)は、カメラで撮影する際に測定対象物への光の効果で大きな影響を与えます。
同じ照明でも、作動距離が異なると違った結果が得られたり、異なる検査タスクでの課題を解決できる可能性があります。照明の距離変化は、角度をつけた照明位置において特に顕著に表れます。検査結果が最適ででない又は安定して再現できない場合は、LWDを変更して、より高いコントラストの画像を実現すると改善する場合があります。
一般的にドーム型、同軸落射型、水平のリング照明などは短い作動距離で利点を発揮しますが、通常のリング照明やハイパワー照明は、検査フィールドを均一の照明するために大きなLWDを必要とします。

▲タブのトップへ戻る

検査すべき内容や測定対象物、設置環境などの条件が決まったら、照明を選定しましょう。
照明を選択し、SタイプかXタイプかを選択すると、必要なオプションが下部に表示されます。
必要な照明のオプションの選定まで、簡単3ステップでご確認いただけます。


ステップ2:SタイプかXタイプかを選択

ステップ3:オプションを選択

選定した照明に必要なオプションは以下の通りです。

Sタイプ:電源
商品コード・型式 構成/内容 価格
PWR-24V2.5A-M8_Type-S M8 4ピンS用電源アダプタ 入力AC100-240V 出力24VDC 2.5A お問い合わせ
PWR-24V2.5A-M12_Type-S M12 5ピンS用電源アダプタ 入力AC100-240V 出力24VDC 2.5A お問い合わせ
Ⅹタイプ:コントローラー・電源
商品コード・型式 構成/内容 価格
CTR-50 1ch標準コントローラーIN_24VDC / OUT_4A 2.5~22V お問い合わせ
CTR-51 1ch高速・高精度コントローラーIN_24VDC / OUT_4A 2.5~22V お問い合わせ
CTR-52 4ch制御コントローラーIN_24VDC / OUT_21A 2.5~22V お問い合わせ
PWR-24V2.5A-open 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 2.5A お問い合わせ
PWR-24V5A-open 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 5A お問い合わせ

※「先バラ用電源アダプタ」は用いる照明の消費電力をご確認いただき、2.5A もしくは 5Aを選択してください。

Ⅹタイプ:ケーブル
商品コード・型式 構成/内容 価格

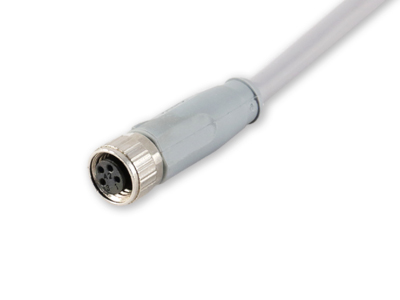

M8-Axial-2M-Cable ストレート 2mケーブルM8 4ピン先バラ お問い合わせ
M8-Axial-5M-Cable ストレート 5mケーブルM8 4ピン先バラ お問い合わせ
M8-Axial-10M-Cable ストレート 10mケーブルM8 4ピン先バラ お問い合わせ
M8-Axial-15M-Cable ストレート 15mケーブルM8 4ピン先バラ お問い合わせ
M8-Tilted-2M-Cable L型 2mケーブルM8 4ピン先バラ お問い合わせ
M8-Tilted-5M-Cable L型 5mケーブルM8 4ピン先バラ お問い合わせ
M8-Tilted-10M-Cable L型 10mケーブルM8 4ピン先バラ お問い合わせ
M8-Tilted-15M-Cable L型 15mケーブルM8 4ピン先バラ お問い合わせ
M12-Axial-8PIN-5M-Cable ストレート 5mケーブルM12 8ピン先バラ(Segmented & RGBW用) お問い合わせ
M12-Axial-2M-Cable ストレート 2mケーブルM12 5ピン先バラ お問い合わせ
M12-Axial-5M-Cable ストレート 5mケーブルM12 5ピン先バラ お問い合わせ
M12-Axial-10M-Cable ストレート 10mケーブルM12 5ピン先バラ お問い合わせ
M12-Axial-15M-Cable ストレート 15mケーブルM12 5ピン先バラ お問い合わせ
M12-Tilted-2M-Cable L型 2mケーブルM12 5ピン先バラ お問い合わせ
M12-Tilted-5M-Cable L型 5mケーブルM12 5ピン先バラ お問い合わせ
S or Ⅹタイプ:マウント
商品コード・型式 2D
図面
3D
図面
構成/内容 価格

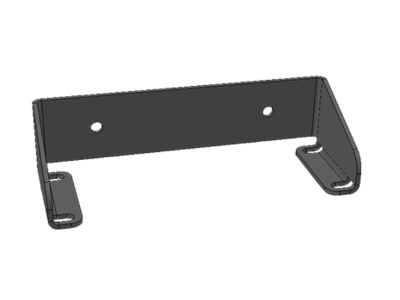

WallMount-134 PDF ZIP φ5.4mm2穴ピッチ80mm照明マウント
※SRL-12のみ対応

※SWIR-Power+-SRL-12のみ対応

※HDF-05, HDF-07, HDF-10シリーズ対応

※HIGHPOWER-SRL-12のみ対応
お問い合わせ
WallMount-234 PDF ZIP φ5.4mm2穴ピッチ100mm照明マウント
※DTL-1020, DTL-2020対応
お問い合わせ
CameraMount-36     φ3.3mm4穴ピッチ29.2mmレンズ穴36mmカメラ&照明マウント
※SRL-04のみ対応

※DTL-0510, DTL-1010, DTL-1020対応
お問い合わせ
CameraMount-45 PDF ZIP φ3.3mm4穴ピッチ35.6mmレンズ穴45mmカメラ&照明マウント
※SRL-07のみ対応

※DTL-2020, DTL-2030対応
お問い合わせ

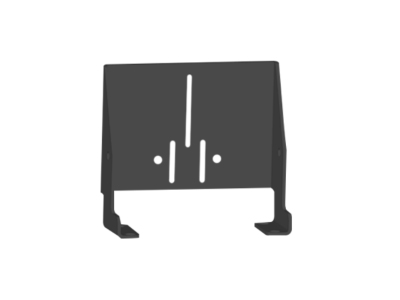

CameraMount-60 PDF ZIP φ7.4mm4穴ピッチ98mmレンズ穴60mmカメラ&照明マウント
※SRL-10のみ対応

※SWIR-Power+-SRL-10のみ対応

※HIGHPOWER-SRL-10のみ対応
お問い合わせ
CameraMount-80 PDF ZIP φ5.8mm6穴ピッチ118mmレンズ穴80mmカメラ&照明マウント
※SRL-12のみ対応

※SWIR-Power+-SRL-12のみ対応

※HDF-05, HDF-07, HDF-10対応

※HIGHPOWER-SRL-12のみ対応
お問い合わせ
MinispotMount-SSL_PSL PDF ZIP φ3.2mm2穴ピッチ38mmミニスポット用クランプ型マウント お問い合わせ
SpotlightMount-SL_PL PDF ZIP 1穴首振りSL_PLシリーズ用マウント お問い合わせ
BarlightMount2-SBL     1穴チルト式SBLシリーズ1本用マウント 2セット お問い合わせ
BarlightsMount4-SBL     1穴チルト式SBLシリーズ4本用マウント 4セット お問い合わせ

※オプション品は照明本体と一括で販売しています。

※オプション品のみを単体で購入する場合は割高になる場合があります。

※CameraMountは照明とカメラを一体で取り付けることができるマウントです。

【CameraMountで取り付けることができるカメラ】
The Imaging Source社製33Uシリーズ
The Imaging Source社製33Gシリーズ
Baumer社製 VCXU.2シリーズ
Baumer社製 VCXG.2シリーズ
