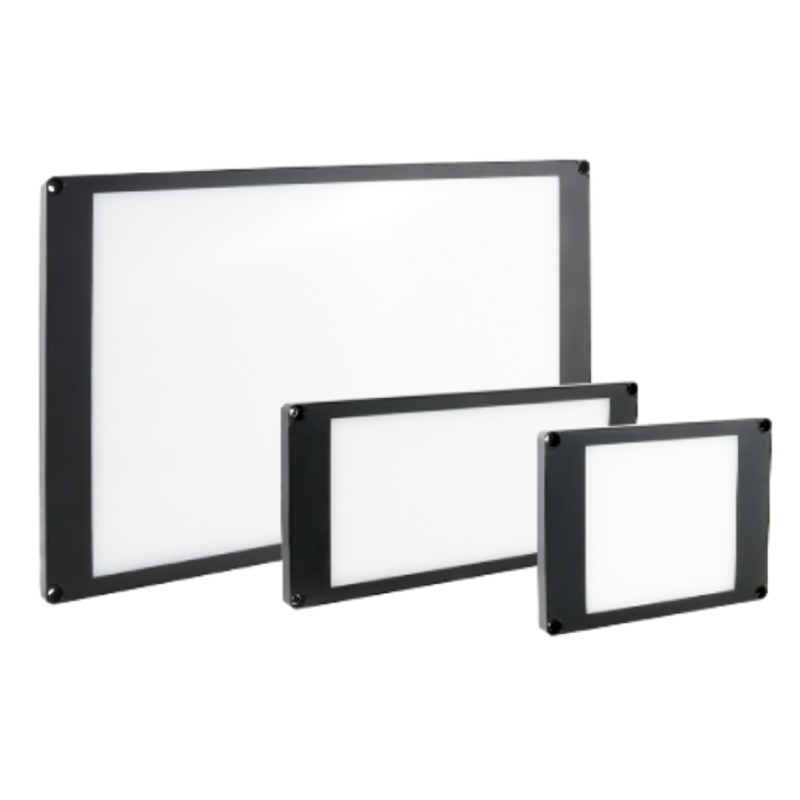

LEDバックライト照明

シリーズ名

DBLシリーズ

均一なバックライト

point
  • 均一なバックライト
  • 輪郭の検査や測定に最適
  • 横方向のLED光を収束し表面全体に均一放射
  • 高さ12mmのコンパクトフォーマット設計

MBJ Imaging社の産業用・LEDバックライト照明は、均一の照射を実現し50mm×100mm ~ 200mm×300mm間で5種類のサイズと、発光色は白・赤・赤外線の製品を標準ラインアップしています。

用途に合わせて内蔵コントローラーと外部コントローラーを選択することができ、多様な制御ニーズにお応えします。

側面発光LEDによる長方形の照射面、拡散発光・均一性 >90%を達成し、バックライト照明として測定対象物の輪郭測定などに最適です。

外観
商品コード・型番 DBL-0510 DBL-1010 DBL-1020 DBL-2020 DBL-2030
発光エリア(縦 × 横) 50 × 100mm 100 × 100mm 100 × 200mm 200 × 200mm 200 × 300mm
推奨作動距離
(対象物との距離)
1 ~ 100mm
照射特性(PDF) ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード
発光色・波長
発光色 商品コード ※A ピーク波長 ※B
-WT 5000K、CRI80
-RD 625nm付近
IR -IR 850nm付近
-GN(カスタム対応) 525nm付近
-BE(カスタム対応) 465nm付近
-YE(カスタム対応) 580nm付近
  • ※A:LED発光色の指定は、商品コードの後に追加します。 例)“DBL-1010-IR“でDBL-1010の赤外線モデル
  • ※B:ピーク波長はおおよその値です。正確な値はLEDの温度や消費電流量によって変わります。
発光部 側面発光LEDによる長方形の照射面、拡散発光・均一性>90%
推奨用途 バックライトとして、測定対象物の輪郭測定などオブジェクトの背面に設置する照明
LEDコントローラー内蔵タイプ(Type-S)
Type-S ※1 ・4つのモード(NPNトリガー/PNPトリガー/常時点灯/調光)のLEDコントローラー内蔵
・電源電圧:24 VDC +/-5%
・商品コードの最後に“-S”を付けます。例)“DBL-1010-IR-S“でType-Sモデル
常時点灯時
パワー(白/赤/IR)-S ※3
6W / 3W / 2W 11W / 9W / 6W 17W / 13W / 9W 23W / 17W / 12W 29W / 20W / 15W
ストロボ点灯時
パワー -S ※4
15W 30W 44W 56W
外部制御専用タイプ(Type-X)
Type-X ※2 ・ダイレクトLED制御(外部LEDコントローラーが別途必要)
・電源電圧:白/青/黄=17…20VDC; 緑=20…23VDC; 赤=12…15VDC; IR=9…12VDC
・商品コードの最後に“-X”を付けます。 例)“DBL-1010-IR-X“でType-Xモデル
推奨駆動電流 常時点灯
(100% duty cycle)
300mA
(IR:450mA)
600mA
(IR:900mA)
900mA
(IR:1200mA)
1200mA
(IR:1500mA)
1500mA
(IR:1800mA)
ストロボ点灯
(50% duty cycle、 <500msパルス)
600mA
(IR:450mA)
1200mA
(IR:900mA)
1800mA
(IR:1200mA)
2400mA
(IR:1500mA)
3000mA
(IR:1800mA)
ストロボ点灯
(25% duty cycle、 <50msパルス)
900mA
(IR:450mA)
1800mA
(IR:900mA)
2700mA
(IR:1200mA)
3600mA
(IR:1500mA)
4500mA
(IR:1800mA)
ストロボ点灯
(10% duty cycle、 <5msパルス)
1200mA
(IR:900mA)
2400mA
(IR:1800mA)
3600mA
(IR:2400mA)
4800mA
(IR:3000mA)
6000mA
(IR:3600mA)
寸法(H × W × D) 100×120×12mm 120×150×12mm 120×250×12mm 220×250×12mm 220×350×12mm
重量 ※5 250g 380g 600g 1100g 1600g
ハウジング材質 PMMA(アクリル系樹脂)照明カバー+アルマイト済みアルミニウム
コネクタ M8-4pin x1ソケット(Male)※ページ内 ピン配列 をご参照ください
作動環境温度 10 ~ 30℃ もしくは 45℃ ※6
湿度 30 ~ 70%
プロテクション IP54
認証 CE、RoHS
  • ※1:各値の許容誤差は約+/-7%
  • ※2:低い電圧値は常時点灯の場合を指し、高い電圧値はストロボ点灯の場合を指します。
  • ※3:LED発光色が黄/青の消費電力は白と同等で、緑の消費電力は白の1.2倍です。
  • ※4:トリガー制御時のストロボ点灯は最大20ミリ秒まで(白色光で光量100%での計算時)。
  • ※5:ケーブルとコントローラー無しの重量。
  • ※6:常時点灯で動作させる場合の環境温度は最大30℃です。適切な放熱がなされている場合は最大45℃です。
    ストロボ点灯時は10%のDuty Cycleだと最大45℃です。

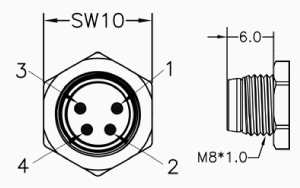

ピン配列

LED照明には4ピンM8コネクタがあり照明タイプによってピン配列が異なります。
接続の際はMBJ Imaging純正のM8-4pinケーブルの使用を推奨します(最長10mまであり)。
接続に必要なケーブルや電源に関しては アクセサリのタブ 、ならびに 電源・コントローラーのタブ をご参照ください。

ピン 配線色 ※1 Type-S Type-X ※2
茶色 24 VDC LED(+)
白色 Dim LED(+)
青色 Trigger LED(-)
黒色 Ground LED(-)
  • ※1:ケーブルの配線色はMBJ Imaging純正照明ケーブルの場合です。
  • ※2:Type-Xの場合、LEDコントローラーを経由せず直接24VDCの電源を接続すると故障します。
ピン3(Trigger)
  • ・ActiveHighで駆動し、許容電圧は0~1V=Low、5~24V=Highです。
  • ・許容電流量は5Vで0.2mA、24Vで5mAのシンク入力です。
ピン2(Dim)
  • ・Dimは、明るさ制御や動作モードの切り替え用として使用されます。
  • ・許容電流量は5Vで0.2mA、24Vで1mAのシンク入力です。

接続にはMBJ Imaging純正ケーブルの使用を推奨します(最大10m ※モデルによって供給状況をご確認ください)。

LEDコントローラーのモード(Type-S)

Type-SのLEDコントローラーはDimへの入力電圧で制御モードが変わります。

ピン2(Dim) 制御モード
24V 常時点灯 ※1
1…10V 常時点灯+光量制御 ※2
24V トリガーによる点灯
GND トリガーによるストロボ点灯 ※3 入力は最大20ミリ秒まで(光量100%)
  • ※1:常時点灯モードで動作させるにはピン3(Trigger)にも常時24VDCの入力が必要です。
  • ※2:パルス幅制御3.8kHzクロックで調光します。カメラの露光時間は最小5ミリ秒が推奨です。
  • ※3:トリガー検知からLED照明が照射オンになるまでの遅延時間は最大30マイクロ秒です。
    最大推奨クロックは1kHz、最大推奨DutyCycleは25%、最小ストロボ点灯時間は100マイクロ秒までが推奨です。
Type-Sでの電源接続例
常時点灯
常時点灯+光量制御(抵抗で調整)
NPNシンク出力によるストロボ点灯(オープンコレクタ)
PNPソース出力によるストロボ点灯
取り付け

LED照明本体にはM5のネジ穴が4ヵ所と、M4の貫通穴が設けられており、照明を特定の位置で固定することができます。
照明の寿命を伸ばすためにもヒートシンクの設置など固定位置に対して適切な放熱対策を追加する事をお勧めします。
対応する取り付けマウントに関しては アクセサリのタブ をご参照ください。


各商品モデルの2D図面・3D CAD図面は 資料ダウンロードのタブ からダウンロード可能です。

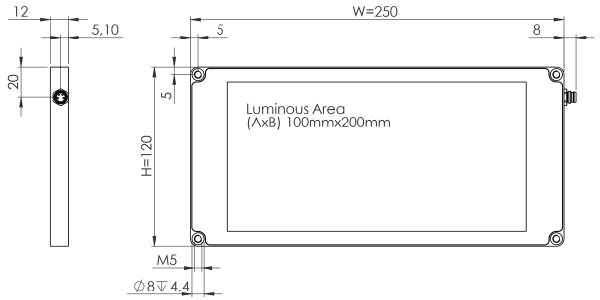

例:DBL-1020
安全にお使いいただくために

このLED照明をご使用前に、警告とアプリケーションに関する注意事項を必ずご一読ください。

注意事項
  • 注1:このLED照明は屋内用です。直射日光があたる屋外での使用はできません。
  • 注2:光
    光源を直接目で見ることは行わないでください。目が火傷をする危険があります。
    設置やメンテナンス前は必ずLED照明の電源をオフにしてください。
    何らかのトラブル故障により障害や火災の恐れがある場合は直ちに使用を停止して、販売代理店にご連絡ください。
  • 注3:熱
    放熱が不十分な場合、もしくは高いDutyCycleでストロボ点灯を動作させる際は、LED照明本体の表面温度が60℃を超える場合があります。可燃物を照明に近づけないでください。
  • 注4:電気
    ハウジングは電源のグランド(GND)から電気的に絶縁されています。
    規定の電源電圧を超えるとLED照明の寿命が短くなり、照明の破壊や重大な損傷・故障につながる可能性があります。
  • 注5:使用方法
    取り付け作業中に、LED照明本体に機械的なストレスや加重負荷がかからないように注意してください。
    これらが原因で不均一な発光が発生する場合があります。
  • 注6:クリーニング
    LEDの発光面は、標準のガラスグリーナーと柔らかいクリーニングクロスを使用して清掃してください。
    LED照明の各部材に化学変化や損傷を引き起こす可能性があるため、他のクリーニング剤や硬い布などを使用しないでください。
▲タブのトップへ戻る
LED照明コントローラー

MBJ Imaging社のコントローラーは、外部LED照明制御に最適です。DINレールに簡単に取り付けて24Vに接続できます。設定はコントローラー本体で直接、又はRS232経由で行えます。

CTR-52コントローラーは4チャンネルの制御に対応し、4種類のLED照明を個別コントロールすることができます。また本コントローラーはModbusプロトコル経由で通信できるイーサネット接続を提供しています。

外部コントローラー(制御コントローラー:Type-Xを選択)
CTRコントローラー
CTR-50 標準・LED照明コントローラー
CTR-50は、簡単かつ正確な電流調整が可能です。希望の電流は2つのロータリー制御を介して設定されます。また、RS232インタフェイスを使用してPC経由で設定することも可能です。
●入力:24V DC、出力:1チャンネル ダイレクトLEDアクセスLED(+)、LED(-)
●LED電流:Up to 4A @2.5V …22.0V LED電圧
●動作モード:常時点灯、調光可能な常時点灯と500マイクロ秒~のストロボ制御
仕様  3D CAD  RS232経由のセッティング
CTR-51 高速・高精度(ストロボ1マイク秒~)LED照明コントローラー
CTR-51は、マイクロ秒範囲の非常に短いストロボ時間と応答が可能です。電流及び動作モード、ストロボ時間は、2つのロータリー制御を介して設定されます。また、RS232インタフェイスを使用してPC経由で設定することも可能です。
●入力:24V DC、出力:1チャンネル ダイレクトLEDアクセスLED(+)、LED(-)
●LED電流:Up to 30A @2.5V …22.0V LED電圧
●動作モード:5μ秒~100m秒間で正確なフラッシュパルスを提供
仕様  3D CAD  RS232経由のセッティング
CTR-52 4チャンネル制御のLED照明コントローラー
CTR-52は、1つのコントローラーで最大4つのLEDチャンネルを制御できます。本コントローラーはModbus経由でセットアップされ、Pythonスクリプトをダウンロードすると、簡単にインストールしてシステムに統合することができます。
LEDコントローラーには連続光を実現する電流制御モードと、短く正確で強力なストロボを実現する電圧制御モードも機能として内蔵されています。4つのチャンネルは個別に制御することも統合制御することも用途に合わせて可能です。
●入力:24V DC、出力:4チャンネル ダイレクトLEDアクセスLED(+)、LED(-)
●LED電流:Up to 21A @2.5V …22.0V LED電圧
●動作モード:連続光又はパルス幅10マイクロ秒~のストロボ制御用の電流コントロール
仕様  3D CAD  Modbus Protocol  Windows Installer & Scripts
CTRシリーズ用 電源アダプタ
MBJ ImagingのLED照明コントローラーCTRシリーズ用の外部電源ACアダプタ
・入力電圧:230V AC / 50Hz
・出力電圧:24V DC / 5A
内蔵コントローラー(制御コントローラー:Type-Sを選択)
内蔵コントローラー
内蔵コントローラー
全てのMBJ Imaging社製LED照明は、ご注文時に内蔵コントローラー(Type-S)モデルを選択いただくことができます。4つのモードが支援され、最も人気があるモデルです。LED照明とコントローラーが一体化したことで省スペース化も実現し、プラグアンドブレイによるコミッショニングは迅速かつ簡単で、4つ以上の動作モードを備えたオールダウンダーです。商品コード・型番指定では“Type-S”が選択されます。
●オペレーションモード
・常時点灯 ・輝度制御連続光 ・連続光のスイッチ制御(トリガー) ・フラッシュモード
詳細
Type-S用 AC電源アダプタ
100-240 VDC 50/60Hz M8コネクタ×1
常時点灯用 出力電圧 = 24 VDC/ 2.5A
▲タブのトップへ戻る
外観
商品コード・型番 DBL-0510 DBL-1010 DBL-1020 DBL-2020 DBL-2030
発光エリア(縦 × 横) 50 × 100mm 100 × 100mm 100 × 200mm 200 × 200mm 200 × 300mm
ケーブル & 電源アダプタ
M8コネクタケーブル
ストレート
長さは2m、5m、10m、15mをラインアップ
M8コネクタ×1、4ピン、ストレート型メスコネクタ
仕様図面
(PDF)
M8コネクタケーブル
L型
長さは2m、5m、10m、15mをラインアップ
M8コネクタ×1、4ピン、L型メスコネクタ
仕様図面
(PDF)
AC電源アダプタ Type-Sコントローラー内蔵用のAC電源アダプタ M8コネクタ
入力電圧=100-240VAC 50/60Hz
M8コネクタ 定常光=24VDC / 5A, 1.5m

▲タブのトップへ戻る
外観
商品コード・型番 DBL-0510 DBL-1010 DBL-1020 DBL-2020 DBL-2030
発光エリア(縦 × 横) 50 × 100mm 100 × 100mm 100 × 200mm 200 × 200mm 200 × 300mm
価格表 DBL-0510
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
DBL-0510-WT-S 50×100mm 100×120×12mm 白 5000K 標準4制御モード Type-S
24V DC/ M8コネクタ 4ピン
IP54 お問い合わせ
DBL-0510-RD-S 赤 625nm お問い合わせ
DBL-0510-IR-S IR 赤外 850nm お問い合わせ
DBL-0510-WT-X 白 5000K ダイレクト Type-X
24V DC/ M8コネクタ 4ピン
お問い合わせ
DBL-0510-RD-X 赤 625nm お問い合わせ
DBL-0510-IR-X IR 赤外 850nm お問い合わせ
価格表 DBL-1010
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
DBL-1010-WT-S 100×100mm 120×150×12mm 白 5000K 標準4制御モード Type-S
24V DC/ M8コネクタ 4ピン
IP54 お問い合わせ
DBL-1010-RD-S 赤 625nm お問い合わせ
DBL-1010-IR-S IR 赤外 850nm お問い合わせ
DBL-1010-WT-X 白 5000K ダイレクト Type-X
24V DC/ M8コネクタ 4ピン
お問い合わせ
DBL-1010-RD-X 赤 625nm お問い合わせ
DBL-1010-IR-X IR 赤外 850nm お問い合わせ
価格表 DBL-1020
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
DBL-1020-WT-S 100×200mm 120×250×12mm 白 5000K 標準4制御モード Type-S
24V DC/ M8コネクタ 4ピン
IP54 お問い合わせ
DBL-1020-RD-S 赤 625nm お問い合わせ
DBL-1020-IR-S IR 赤外 850nm お問い合わせ
DBL-1020-WT-X 白 5000K ダイレクト Type-X
24V DC/ M8コネクタ 4ピン
お問い合わせ
DBL-1020-RD-X 赤 625nm お問い合わせ
DBL-1020-IR-X IR 赤外 850nm お問い合わせ
価格表 DBL-2020
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
DBL-2020-WT-S 200×200mm 220×250×12mm 白 5000K 標準4制御モード Type-S
24V DC/ M8コネクタ 4ピン
IP54 お問い合わせ
DBL-2020-RD-S 赤 625nm お問い合わせ
DBL-2020-IR-S IR 赤外 850nm お問い合わせ
DBL-2020-WT-X 白 5000K ダイレクト Type-X
24V DC/ M8コネクタ 4ピン
お問い合わせ
DBL-2020-RD-X 赤 625nm お問い合わせ
DBL-2020-IR-X IR 赤外 850nm お問い合わせ
価格表 DBL-2030
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
DBL-2030-WT-S 200×300mm 220×350×12mm 白 5000K 標準4制御モード Type-S
24V DC/ M8コネクタ 4ピン
IP54 お問い合わせ
DBL-2030-RD-S 赤 625nm お問い合わせ
DBL-2030-IR-S IR 赤外 850nm お問い合わせ
DBL-2030-WT-X 白 5000K ダイレクト Type-X
24V DC/ M8コネクタ 4ピン
お問い合わせ
DBL-2030-RD-X 赤 625nm お問い合わせ
DBL-2030-IR-X IR 赤外 850nm お問い合わせ
価格表 アクセサリ:コントローラー
商品コード・型式 構成/内容 価格
CTR-50 標準コントローラー 1チャンネル・UpTo 4A 定常光 & ストロボ(2m秒間隔) お問い合わせ
CTR-51 高速・高精度コントローラー 1チャンネル・高速・高精度制御(5μ秒~100m秒) お問い合わせ
CTR-52 4ch制御コントローラー 4チャンネル制御(個別or連動)
Modbusインタフェイス(SDK)
お問い合わせ
価格表 電源アダプタ
商品コード・型式 構成/内容 価格
PWR-24V2.5A-M8_Type-S “-S”モデル用電源アダプタ M8 M8 4ピンS用電源アダプタ 入力AC100-240V 出力24VDC 2.5A お問い合わせ
PWR-24V2.5A-open 先バラ用電源アダプタ 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 2.5A
※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。
お問い合わせ
PWR-24V5A-open 先バラ用電源アダプタ 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 5A
※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。
お問い合わせ
価格表 接続ケーブル
商品コード・型式 構成/内容 価格
M8-Axial-2M-Cable ストレート 2mケーブル M8メス・ストレートコネクタ 4ピン+先バラケーブル お問い合わせ
M8-Axial-5M-Cable ストレート 5mケーブル お問い合わせ
M8-Axial-10M-Cable ストレート 10mケーブル お問い合わせ
M8-Axial-15M-Cable ストレート 15mケーブル お問い合わせ
M8-Tilted-2M-Cable L型 2mケーブル M8メス・L型コネクタ 4ピン+先バラケーブル お問い合わせ
M8-Tilted-5M-Cable L型 5mケーブル お問い合わせ
M8-Tilted-10M-Cable L型 10mケーブル お問い合わせ
M8-Tilted-15M-Cable L型 15mケーブル お問い合わせ

※価格は予告なく変更する場合がございます。

▲タブのトップへ戻る
外観
商品コード・型番 DBL-0510 DBL-1010 DBL-1020 DBL-2020 DBL-2030
発光エリア(縦 × 横) 50 × 100mm 100 × 100mm 100 × 200mm 200 × 200mm 200 × 300mm
カタログ(PDF) ダウンロード
照射特性(PDF) ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード
2D図面(PDF) ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード
3D CAD図面(STEP) ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード
▲タブのトップへ戻る
