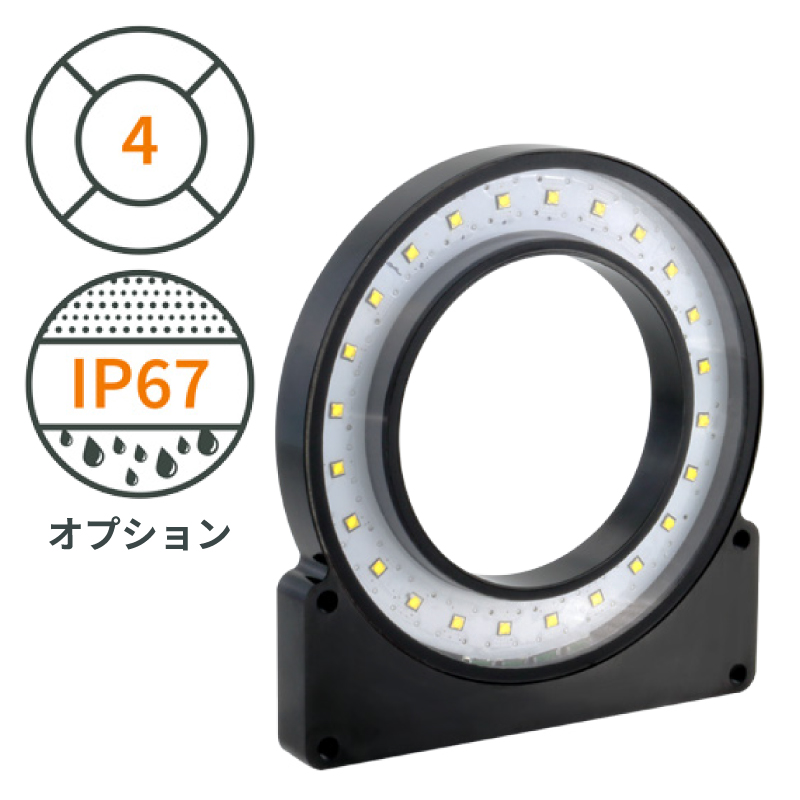

4セグメント制御LEDリング照明

シリーズ名

SRL-12-4シリーズ

個別に4つのセグメントが制御可能

point
  • 個別に4つのセグメントが制御可能
  • パワフルLED、ディフューザー(オプション)
  • 陰影からの認識検査に最適
  • 外部LEDコントローラーとの組み合わせ
  • 照明発光エリアΦ内径87mm/外径121mm

MBJ Imaging社の産業用4セグメント制御LEDリング照明SRL-12-4シリーズは、4つの照明セグメントを個別に制御することができ、シェイプ・フロム・シェーディング効果を利用した測定対象物の三次元計測や表面構造検査にご利用いただけます。

発光色は白・赤・赤外線の製品を標準ラインアップし、コントローラーからの高度なデジタル制御が可能です。

オプションでIP67対応モデルや拡散板・偏光板などのアクセサリもご利用いただけます。

商品コード・型番 SRL-12-4
発光エリア(Φ) 内径87mm ~ 外径121mm
推奨作動距離
(対象物との距離)
75 ~ 200mm
発光色・波長
発光色 商品コード ※A ピーク波長 ※B
-WT 5000K、CRI80
-RD 625nm付近
IR -IR 850nm付近
-GN(カスタム対応) 521nm付近
-BE(カスタム対応) 470nm付近
  • ※A:LED発光色の指定は、商品コードの後に追加します。 例)“SRL-12-4IR“で850nm赤外線モデル
  • ※B:ピーク波長はおおよその値です。正確な値はLEDの温度や消費電流量によって変わります。
発光部 直接光放射を備えたリング状の照射フィールド、80°ビーム6個のパワーLED/セグメント
推奨用途 シェーディング・アプリケーション、様々な表面構造を光学的に強調
拡散版・偏光板 オプションにて拡散版・偏光板を取り付け可能 ※詳細は アクセサリのタブ をご参照ください
IP67仕様 -IP 商品コードの末版に“IP”追加でIP67仕様モデルになります
外部制御専用タイプ(Type-X)
Type-X ※2 ・ダイレクトLED制御(外部LEDコントローラーが別途必要)
・電源電圧:白=17…20VDC; 赤=12…15VDC; IR=9…12VDC
4セグメント・チャンネル照射 1セグメント・チャンネル照射
常時点灯パワー 15W(3.75W/チャンネル) 9W
推奨駆動電流 常時点灯
(100% duty cycle)
900mA(全セグメントのトータル値) 450mA(全セグメントのトータル値)
ストロボ点灯
(50% duty cycle、 <500msパルス)
1800mA(全セグメントのトータル値) 900mA(全セグメントのトータル値)
ストロボ点灯
(25% duty cycle、 <50msパルス)
2700mA(全セグメントのトータル値) 1350mA(全セグメントのトータル値)
ストロボ点灯
(10% duty cycle、 <5msパルス)
3600mA(全セグメントのトータル値) 1800mA(全セグメントのトータル値)
寸法(H × W × D) 130 × 141 × 14mm
レンズ穴の直径 Φ80mm
重量 ※5 300g
ハウジング材質 PMMA(アクリル系樹脂)照明カバー+アルマイト済みアルミニウム
コネクタ M12-8pin x1ソケット(Male)※ページ内 ピン配列 をご参照ください
作動環境温度 10 ~ 30℃ もしくは 45℃ ※3
湿度 30 ~ 70%
プロテクション IP54(標準)、IP67(オプション)※4
認証 CE、RoHS
  • ※2:低い電圧値は常時点灯の場合を指し、高い電圧値はストロボ点灯の場合を指します。
  • ※3:常時点灯で動作させる場合の環境温度は最大30℃です。適切な放熱がなされている場合は最大45℃です。
    ストロボ点灯時は10%のDuty Cycleだと最大45℃です。
  • ※4:MBJ ImagingのLED照明は、標準はIP54規格です。オプションでIP67規格の製品があります。
    選択された保護規格に従って水や液体から照明を保護しますが、エマルジョンやその他の潤滑剤については保証できません。
    IP保護はコネクタが接続されている場合のみ有効です(MBJ Imaging純正のケーブルの使用を推奨します)。
  • ※5:ケーブルとコントローラー無しの重量。

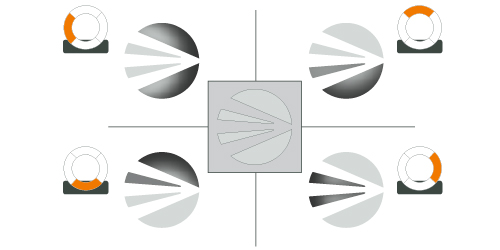

セグメント別 光シェーディングの例

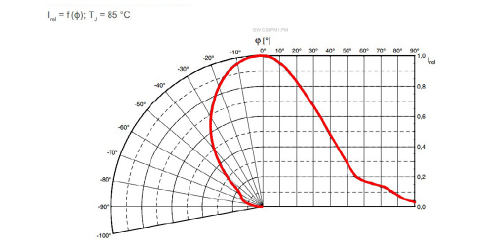

光の放射特性

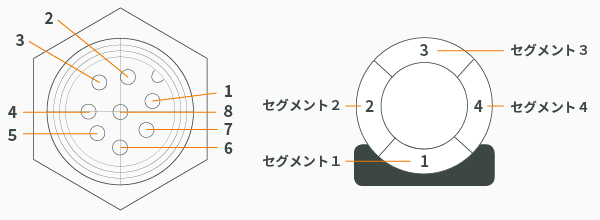

ピン配列

LED照明には8ピンM12コネクタとなっております。
接続に必要なケーブルや電源に関しては アクセサリのタブ 、ならびに 電源・コントローラーのタブ をご参照ください。

ピン 配線色 ※1 セグメント ※2
白色 セグメント1 LED(+)
茶色 セグメント1 LED(-)
緑色 セグメント2 LED(+)
黄色 セグメント2 LED(-)
グレー セグメント3 LED(+)
ピンク セグメント3 LED(-)
青色 セグメント4 LED(+)
赤色 セグメント4 LED(-)
  • ※1:ケーブルの配線色はMBJ Imaging純正照明ケーブルの場合です。
  • ※2:Type-Xの場合、LEDコントローラーを経由せず直接24VDCの電源を接続すると故障します。
コントローラー

MBJ ImagingのLED照明用コントローラーで4チャンネル制御対応のCTR-52と組み合わせてご使用ください。
ケーブルはMBJ ImagingのM12/8ピン用で最長5mまでのケーブル長でご使用ください。

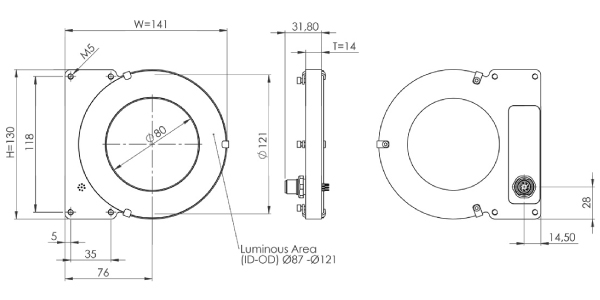

取り付け

LED照明本体にはM5のネジ穴が4ヵ所と、M4の貫通穴が設けられており、照明を特定の位置で固定することができます。
照明の寿命を伸ばすためにもヒートシンクの設置など固定位置に対して適切な放熱対策を追加する事をお勧めします。
対応する取り付けマウントに関しては アクセサリのタブ をご参照ください。


2D図面・3D CAD図面は 資料ダウンロードのタブ からダウンロード可能です。


例:4SEGMET-SRL-12
安全にお使いいただくために

このLED照明をご使用前に、警告とアプリケーションに関する注意事項を必ずご一読ください。

注意事項
  • 注1:このLED照明は屋内用です。直射日光があたる屋外での使用はできません。
  • 注2:光
    光源を直接目で見ることは行わないでください。目が火傷をする危険があります。
    設置やメンテナンス前は必ずLED照明の電源をオフにしてください。
    何らかのトラブル故障により障害や火災の恐れがある場合は直ちに使用を停止して、販売代理店にご連絡ください。
  • 注3:熱
    放熱が不十分な場合、もしくは高いDutyCycleでストロボ点灯を動作させる際は、LED照明本体の表面温度が60℃を超える場合があります。可燃物を照明に近づけないでください。
  • 注4:電気
    ハウジングは電源のグランド(GND)から電気的に絶縁されています。
    規定の電源電圧を超えるとLED照明の寿命が短くなり、照明の破壊や重大な損傷・故障につながる可能性があります。
  • 注5:使用方法
    取り付け作業中に、LED照明本体に機械的なストレスや加重負荷がかからないように注意してください。
    これらが原因で不均一な発光が発生する場合があります。
  • 注6:クリーニング
    LEDの発光面は、標準のガラスグリーナーと柔らかいクリーニングクロスを使用して清掃してください。
    LED照明の各部材に化学変化や損傷を引き起こす可能性があるため、他のクリーニング剤や硬い布などを使用しないでください。
▲タブのトップへ戻る
LED照明コントローラー

MBJ Imaging社のコントローラーは、外部LED照明制御に最適です。DINレールに簡単に取り付けて24Vに接続できます。設定はコントローラー本体で直接、又はRS232経由で行えます。

CTR-52コントローラーは4チャンネルの制御に対応し、4種類のLED照明を個別コントロールすることができます。また本コントローラーはModbusプロトコル経由で通信できるイーサネット接続を提供しています。

外部コントローラー(制御コントローラー:Type-Xを選択)
CTRコントローラー
CTR-52 4チャンネル制御のLED照明コントローラー
CTR-52は、1つのコントローラーで最大4つのLEDチャンネルを制御できます。本コントローラーはModbus経由でセットアップされ、Pythonスクリプトをダウンロードすると、簡単にインストールしてシステムに統合することができます。
LEDコントローラーには連続光を実現する電流制御モードと、短く正確で強力なストロボを実現する電圧制御モードも機能として内蔵されています。4つのチャンネルは個別に制御することも統合制御することも用途に合わせて可能です。
●入力:24V DC、出力:4チャンネル ダイレクトLEDアクセスLED(+)、LED(-)
●LED電流:Up to 21A @2.5V …22.0V LED電圧
●動作モード:連続光又はパルス幅10マイクロ秒~のストロボ制御用の電流コントロール
仕様  3D CAD  Modbus Protocol  Windows Installer & Scripts
CTRシリーズ用 電源アダプタ
MBJ ImagingのLED照明コントローラーCTRシリーズ用の外部電源ACアダプタ
・入力電圧:230V AC / 50Hz
・出力電圧:24V DC / 5A
▲タブのトップへ戻る
ケーブル & 電源アダプタ
M12コネクタケーブル・ストレート
(Segmented & RGBW用)
長さは5m
M12コネクタ×1、8ピン
ストレート型メスコネクタ
仕様図面
(PDF)
拡散版・偏光板・ホルダー
拡散版 高い透過率の円形拡散版
ビーム角90°(完全拡散)
高い分散性と高い発光効率
拡散ビーム特性図
(PDF)
偏光板 高い透過率と400~700nmの偏光を備えた偏光板
横方向の光波を遮断することで反射効果を低減
偏光角方向資料
(PDF)
フィルターホルダー
(拡散版 or 偏光板用)
3点ネジ止めで簡単に取り付けと固定が可能 取り付け資料
(PDF)
LED照明マウント
LED照明+カメラマウントセット(SRL-12用) 2D図面(PDF)
3D CAD図面(STEP)
▲タブのトップへ戻る
価格表 SRL-12-4
商品コード・型式 照射エリア 外径寸法 発光色 コントローラー 防塵防水 価格
SRL-12-4WT-X Φ121mm Φ141×130×14mm
レンズ穴 Φ80mm
白 5000K ダイレクト Type-X
24V DC
M12コネクタ 8ピン
IP54 お問い合わせ
SRL-12-4RD-X 赤 625nm お問い合わせ
SRL-12-4IR-X IR 赤外 850nm お問い合わせ
特注品:カラーミックス リクエスト お問い合わせ
SRL-12-4WT-X-IP 白 5000K IP67 お問い合わせ
SRL-12-4RD-X-IP 赤 625nm お問い合わせ
SRL-12-4IR-X-IP IR 赤外 850nm お問い合わせ
特注品:カラーミックス-IP リクエスト お問い合わせ
価格表 アクセサリ:フィルター
商品コード・型式 構成/内容 価格
DF-SRL-12 拡散板 SRL-12用 高透過率・円形拡散板 お問い合わせ
PF-SRL-12 偏光板 SRL-12用 高透過率・直線偏光板・偏光400-700nm お問い合わせ
FH-SRL-12 ホルダー SRL-12用 フィルターホルダー(拡散板or偏光板用)3点ネジ止め お問い合わせ
価格表 アクセサリ:コントローラー
商品コード・型式 構成/内容 価格
CTR-52 4ch制御コントローラー 4チャンネル制御(個別or連動)
Modbusインタフェイス(SDK)
お問い合わせ
価格表 電源アダプタ
商品コード・型式 構成/内容 価格
PWR-24V2.5A-open 先バラ用電源アダプタ 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 2.5A
※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。
お問い合わせ
PWR-24V5A-open 先バラ用電源アダプタ 先バラ用電源アダプタ 入力AC100-240V 出力24VDC 5A
※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。
お問い合わせ
価格表 接続ケーブル
商品コード・型式 構成/内容 価格
M12-Axial-8PIN-5M-Cable ストレート 5mケーブル M12コネクタ・8ピンメス・先バラ(Segmented & RGBW用) お問い合わせ
価格表 マウント
商品コード・型式 構成/内容 価格
WallMount-134 SRL-12 LED照明用マウント Φ5.4mm2穴ピッチ80mm照明マウント お問い合わせ
CameraMount-80 SRL-12 LED照明用マウント Φ5.8mm6穴ピッチ118mmレンズ穴80mmカメラ
&照明マウント
お問い合わせ

※価格は予告なく変更する場合がございます。

▲タブのトップへ戻る
商品コード・型番 SRL-12-4
カタログ(PDF) ダウンロード
2D図面(PDF) ダウンロード
3D CAD図面(STEP) ダウンロード
