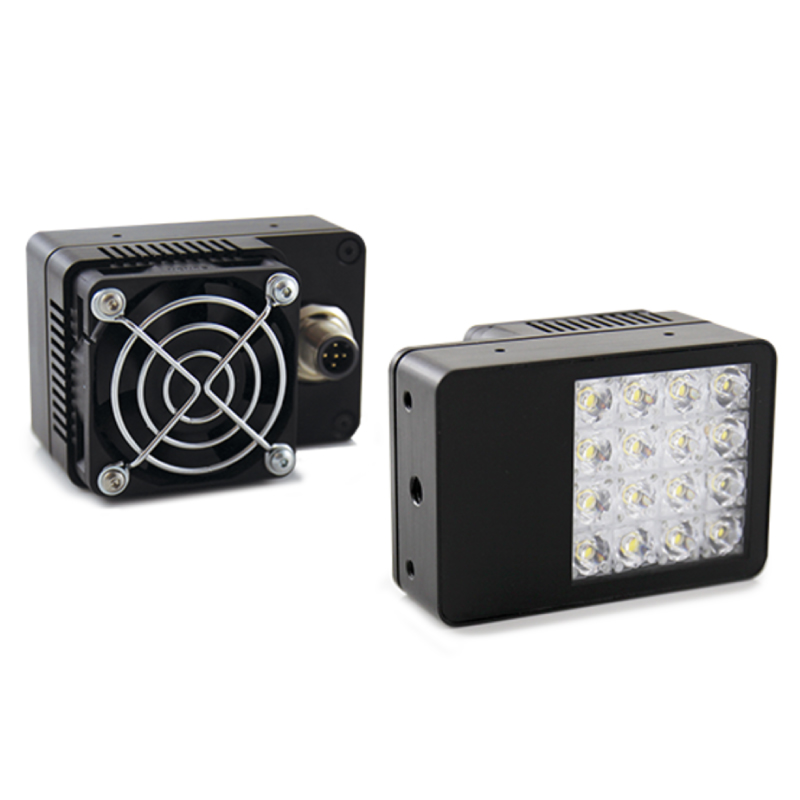

商品コード・型番	COOLEDPOWER-SL
発光エリア（縦 × 横）	44 × 44mm
推奨作動距離 （対象物との距離）	200 ～ 1000mm
照射特性（PDF）	ダウンロード
発光色・波長	発光色 商品コード ※Ａ ピーク波長 ※Ｂ 白 -WT 5000K、CRI70 赤 -RD 634nm付近 IR -IR 850nm付近 ※Ａ：LED発光色の指定は、商品コードの後に追加します。 例）“COOLEDPOWER-SL-0404-IR”で850nm赤外線モデル ※Ｂ：ピーク波長はおおよその値です。正確な値はLEDの温度や消費電流量によって変わります。

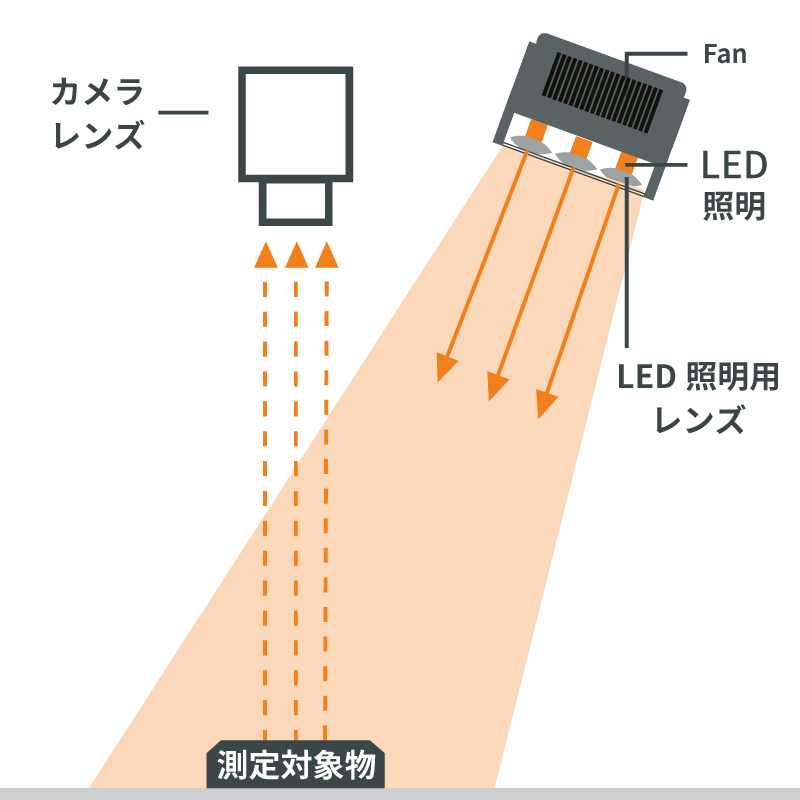

発光部	長方形のLEDによる直接光照射、20°の集光ビーム角度
推奨用途	アクティブ空冷強力スポットライトが必要な高速カメラ撮影に最適
LEDコントローラー内蔵タイプ（Type-S）
Type-S ※１	・４つのモード（NPNトリガー/PNPトリガー/常時点灯/調光）のLEDコントローラー内蔵 ・電源電圧：24 VDC　+/-5% ・商品コードの最後に“-S”を付けます。例）“COOLEDPOWER-SL-0404-IR-S”でType-Sモデル
常時点灯時 パワー（白/赤/IR）	42W / 34W / 40W
ストロボ点灯時 ※３	76W
外部制御専用タイプ（Type-X）
Type-X ※２	・ダイレクトLED制御（外部LEDコントローラーが別途必要） ・電源電圧：白12…13.5VDC；　赤=9.5…11VDC；　IR=12…13.5VDC ・商品コードの最後に“-X”を付けます。例）“COOLEDHIGHPOWER-IR-X”でType-Xモデル
推奨駆動電流 常時点灯 （100% duty cycle）	3000mA

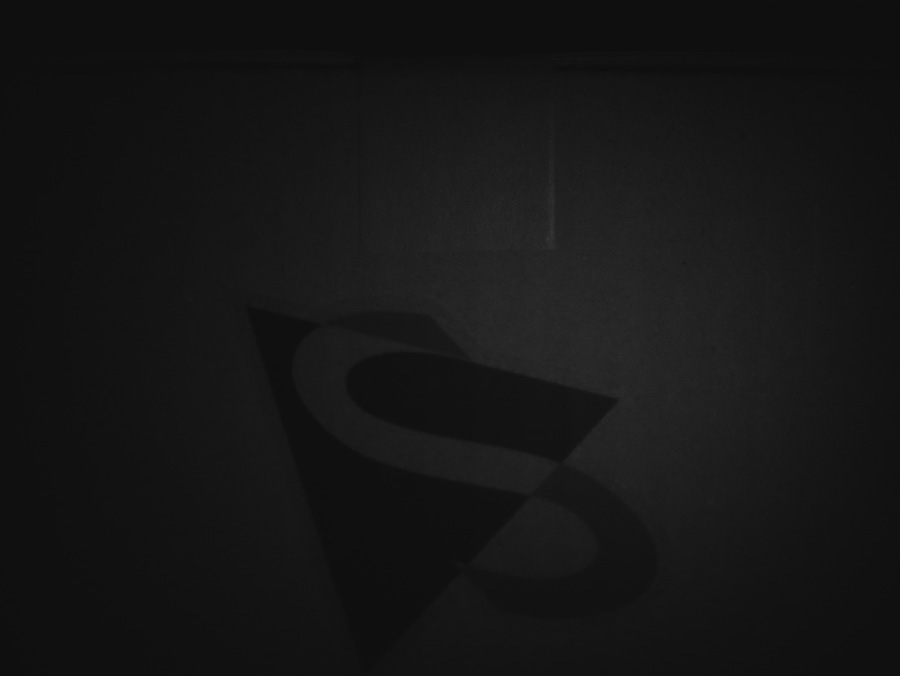

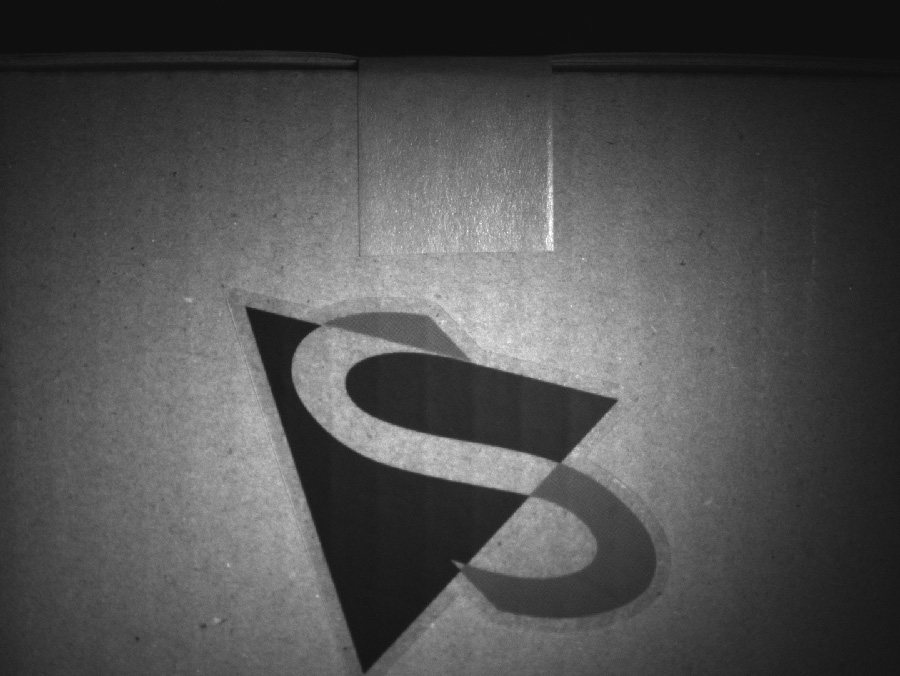

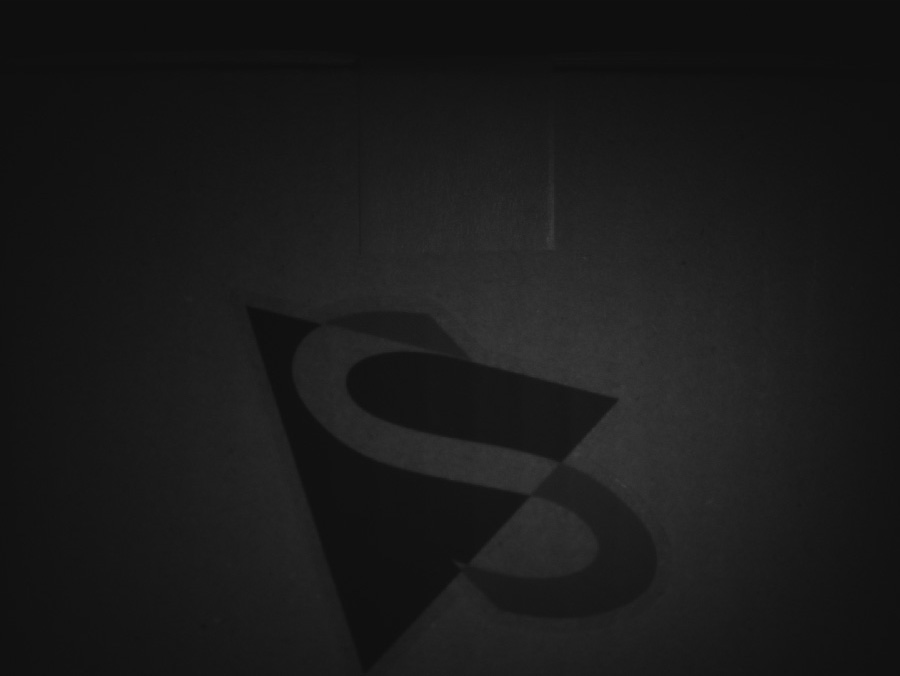

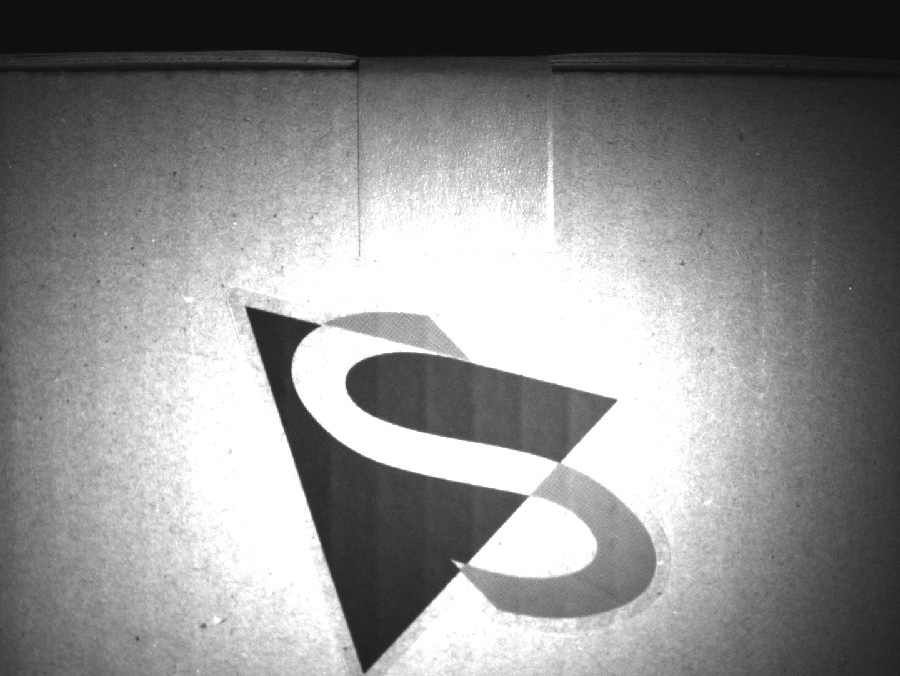

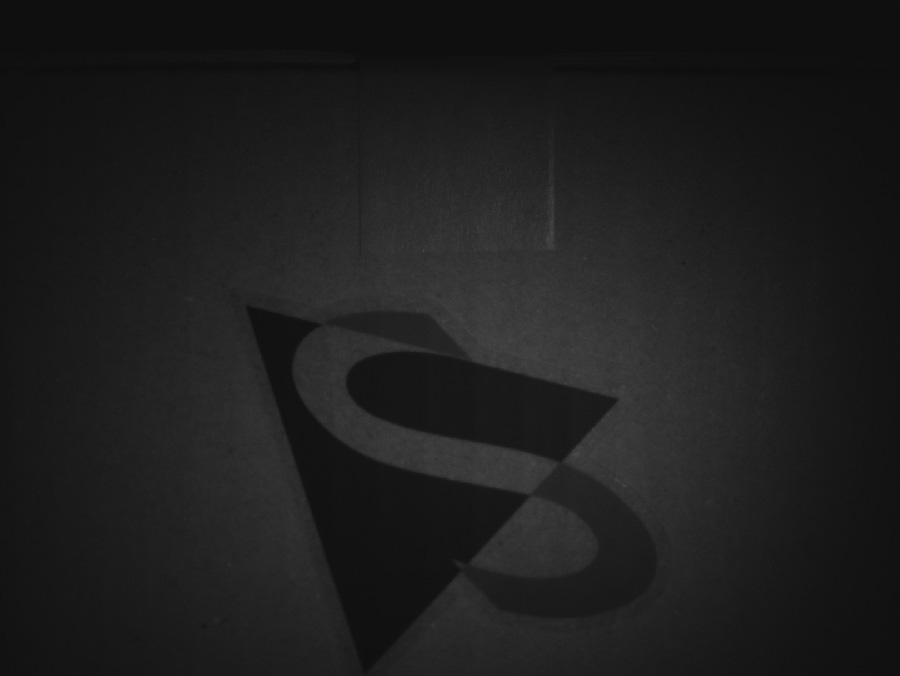

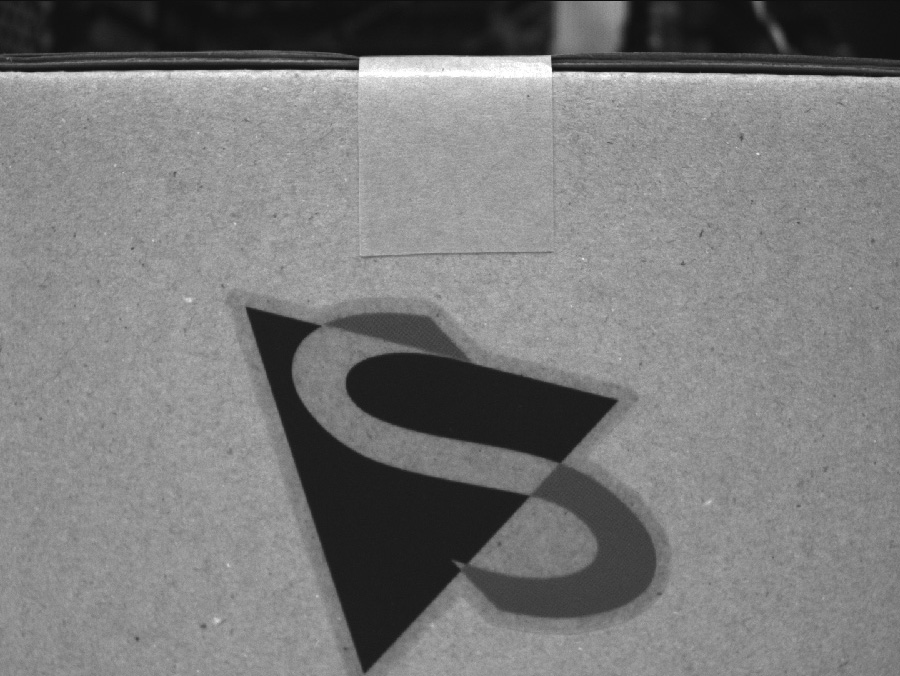

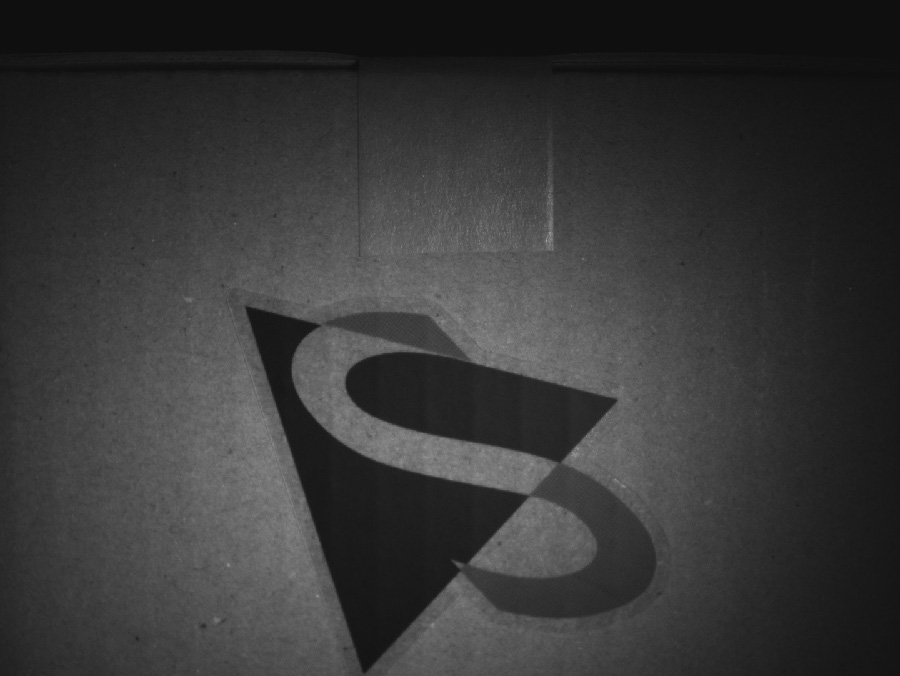

ストロボ点灯 （25% duty cycle、 <50µsパルス）	6000mA
ストロボ点灯 （10% duty cycle、 <10µsパルス）	8000mA

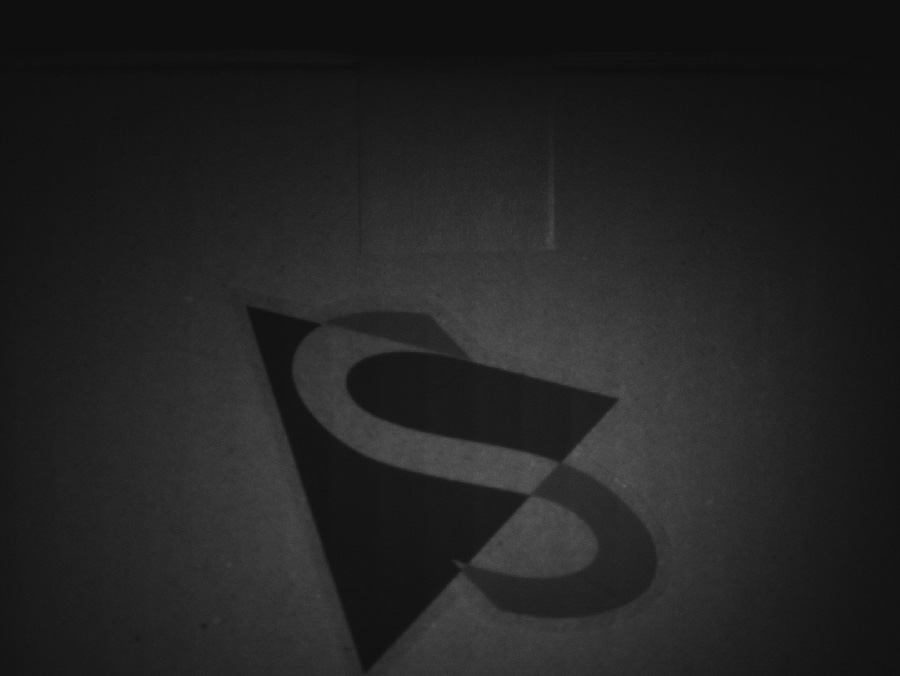

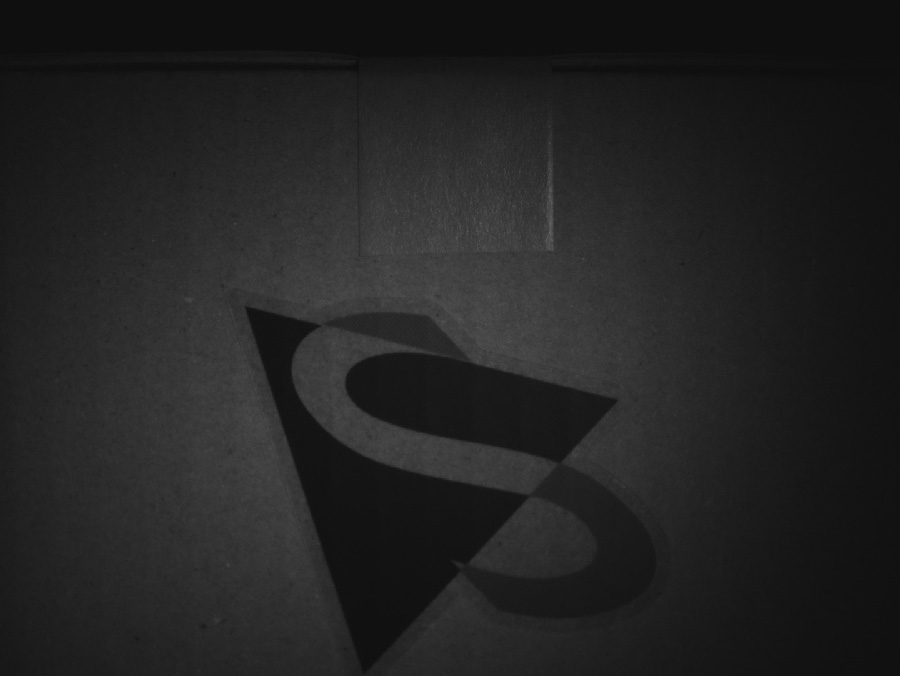

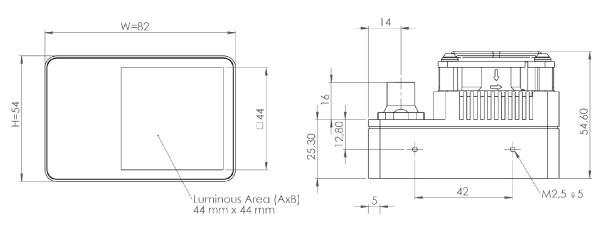

寸法（H × W × D）	54 × 82 × 54mm
重量 ※４	300g
ハウジング材質	PMMA（アクリル系樹脂）照明カバー＋アルマイト済みアルミニウム
コネクタ	M12-5pin x1ソケット（Male）　※ページ内 ピン配列 をご参照ください
作動環境温度	10 ～ 30℃ もしくは 45℃ ※５
湿度	30 ～ 70%
プロテクション	IP20 ※６
認証	CE、RoHS

• ※１：各値の許容誤差は約+/-７%
• ※２：低い電圧値は常時点灯の場合を指し、高い電圧値はストロボ点灯の場合を指します。

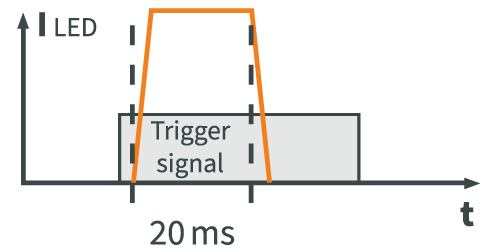

• ※３：トリガー制御時のストロボ点灯は最大20ミリ秒まで（白色光で光量100%での計算時）。
• ※４：ケーブルとコントローラー無しの重量。
• ※５：常時点灯で動作させる場合の環境温度は最大30℃です。適切な放熱がなされている場合は最大45℃です。
  ストロボ点灯時は10%のDuty Cycleだと最大45℃です。
• ※６：MBJ ImagingのLED照明は、標準はIP20規格です。
  選択された保護規格に従って水や液体から照明を保護しますが、エマルジョンやその他の潤滑剤については保証できません。
  （MBJ Imaging純正のケーブルの使用を推奨します）

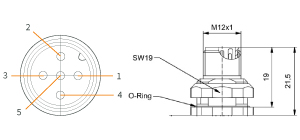

ピン配列

LED照明への接続は５ピンのM12コネクタとなっております。
接続の際はMBJ Imaging純正のM12-5pinケーブルの使用を推奨します（最長10mまであり）。
接続に必要なケーブルや電源に関しては アクセサリのタブ 、ならびに 電源・コントローラーのタブ をご参照ください。

ピン		配線色 ※１	Type-S	Type-X ※２
	１	茶色	24 VDC	LED（＋）
	２	白色	Dim	LED（＋）
	３	青色	Trigger	LED（－）
	４	黒色	Ground	LED（－）
	５	緑－黄色	Not Used	Not Used

• ※１：ケーブルの配線色はMBJ Imaging純正照明ケーブルの場合です。
• ※２：Type-Xの場合、LEDコントローラーを経由せず直接24VDCの電源を接続すると故障します。

接続にはMBJ Imaging純正ケーブルの使用を推奨します（最大10m ※モデルによって供給状況をご確認ください）。

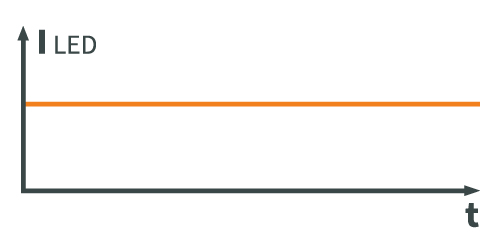

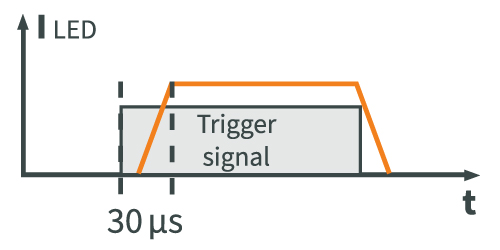

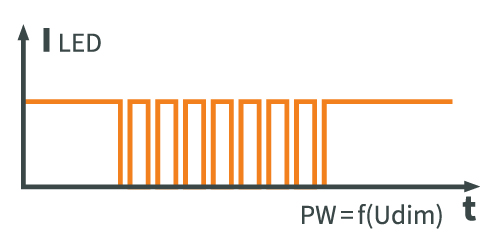

LEDコントローラーのモード（Type-S）

ピン／モード	常時点灯	輝度調節（Dim）	トリガー	ストロボ点灯
１	24 VDC	24 VDC	24 VDC	24 VDC
２	24 VDC	1...10V	24 VDC	GND
３	24 VDC	24 VDC	Trigger	Trigger
４	GND
５	not used

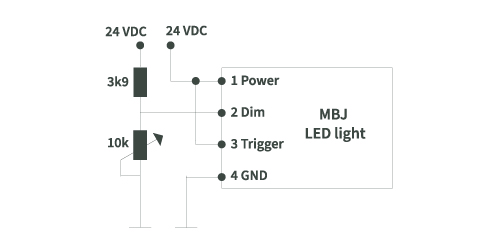

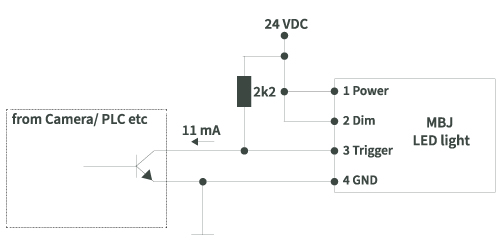

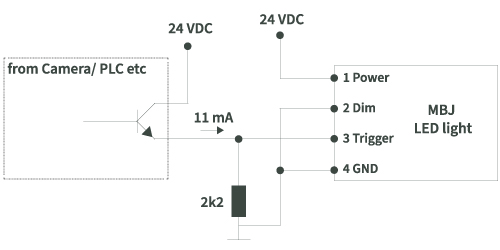

Type-Sでの電源接続例

取り付け

安全にお使いいただくために

このLED照明をご使用前に、警告とアプリケーションに関する注意事項を必ずご一読ください。

• 注１：このLED照明は屋内用です。直射日光があたる屋外での使用はできません。
• 注２：光
  光源を直接目で見ることは行わないでください。目が火傷をする危険があります。
  設置やメンテナンス前は必ずLED照明の電源をオフにしてください。
  何らかのトラブル故障により障害や火災の恐れがある場合は直ちに使用を停止して、販売代理店にご連絡ください。
• 注３：熱
  放熱が不十分な場合、もしくは高いDutyCycleでストロボ点灯を動作させる際は、LED照明本体の表面温度が60℃を超える場合があります。可燃物を照明に近づけないでください。
• 注４：電気
  ハウジングは電源のグランド（GND）から電気的に絶縁されています。
  規定の電源電圧を超えるとLED照明の寿命が短くなり、照明の破壊や重大な損傷・故障につながる可能性があります。
• 注５：使用方法
  取り付け作業中に、LED照明本体に機械的なストレスや加重負荷がかからないように注意してください。
  これらが原因で不均一な発光が発生する場合があります。
• 注６：クリーニング
  LEDの発光面は、標準のガラスグリーナーと柔らかいクリーニングクロスを使用して清掃してください。
  LED照明の各部材に化学変化や損傷を引き起こす可能性があるため、他のクリーニング剤や硬い布などを使用しないでください。

外部コントローラー（制御コントローラー：Type-Xを選択）
CTRコントローラー
	CTR-50　標準・LED照明コントローラー
	CTR-50は、簡単かつ正確な電流調整が可能です。希望の電流は２つのロータリー制御を介して設定されます。また、RS232インタフェイスを使用してPC経由で設定することも可能です。 ●入力：24V DC、出力：１チャンネル ダイレクトLEDアクセスLED（＋）、LED（－） ●LED電流：Up to 4A @2.5V …22.0V LED電圧 ●動作モード：常時点灯、調光可能な常時点灯と500マイクロ秒～のストロボ制御
	仕様　　3D CAD　　RS232経由のセッティング

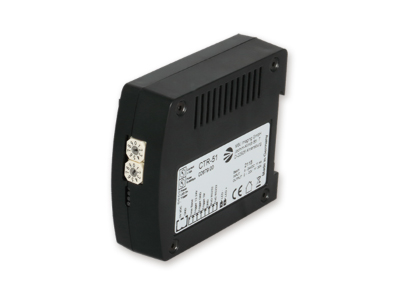

	CTR-51　高速・高精度（ストロボ１マイク秒～）LED照明コントローラー
	CTR-51は、マイクロ秒範囲の非常に短いストロボ時間と応答が可能です。電流及び動作モード、ストロボ時間は、２つのロータリー制御を介して設定されます。また、RS232インタフェイスを使用してPC経由で設定することも可能です。 ●入力：24V DC、出力：１チャンネル ダイレクトLEDアクセスLED（＋）、LED（－） ●LED電流：Up to 30A @2.5V …22.0V LED電圧 ●動作モード：５μ秒～100m秒間で正確なフラッシュパルスを提供
	仕様　　3D CAD　　RS232経由のセッティング

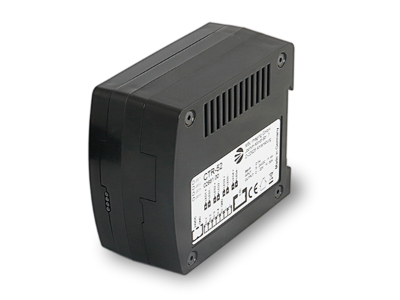

	CTR-52　４チャンネル制御のLED照明コントローラー
	CTR-52は、１つのコントローラーで最大４つのLEDチャンネルを制御できます。本コントローラーはModbus経由でセットアップされ、Pythonスクリプトをダウンロードすると、簡単にインストールしてシステムに統合することができます。 LEDコントローラーには連続光を実現する電流制御モードと、短く正確で強力なストロボを実現する電圧制御モードも機能として内蔵されています。４つのチャンネルは個別に制御することも統合制御することも用途に合わせて可能です。 ●入力：24V DC、出力：４チャンネル ダイレクトLEDアクセスLED（＋）、LED（－） ●LED電流：Up to 21A @2.5V …22.0V LED電圧 ●動作モード：連続光又はパルス幅10マイクロ秒～のストロボ制御用の電流コントロール
	仕様　　3D CAD　　Modbus Protocol　　Windows Installer & Scripts

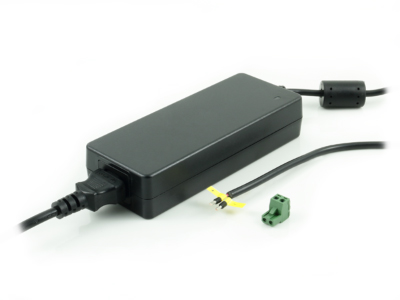

	CTRシリーズ用　電源アダプタ
	MBJ ImagingのLED照明コントローラーCTRシリーズ用の外部電源ACアダプタ ・入力電圧：230V AC / 50Hz ・出力電圧：24V DC / 5A

内蔵コントローラー（制御コントローラー：Type-Sを選択）
内蔵コントローラー
	内蔵コントローラー

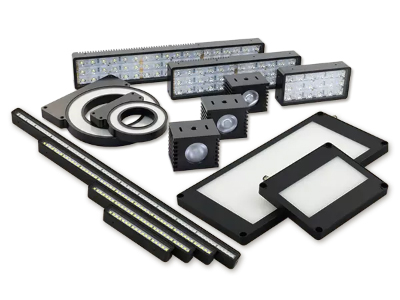

	全てのMBJ Imaging社製LED照明は、ご注文時に内蔵コントローラー（Type-S）モデルを選択いただくことができます。４つのモードが支援され、最も人気があるモデルです。LED照明とコントローラーが一体化したことで省スペース化も実現し、プラグアンドブレイによるコミッショニングは迅速かつ簡単で、４つ以上の動作モードを備えたオールダウンダーです。商品コード・型番指定では“Type-S”が選択されます。 ●オペレーションモード ・常時点灯　・輝度制御連続光　・連続光のスイッチ制御（トリガー）　・フラッシュモード
	詳細

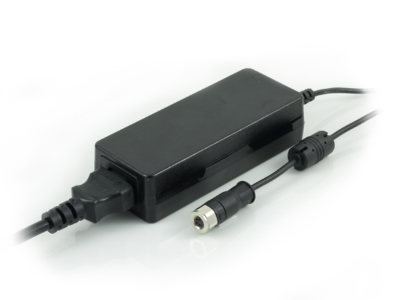

	Type-S用　AC電源アダプタ
	100-240 VDC 50/60Hz M8コネクタ×１ 常時点灯用 出力電圧 = 24 VDC/ 2.5A

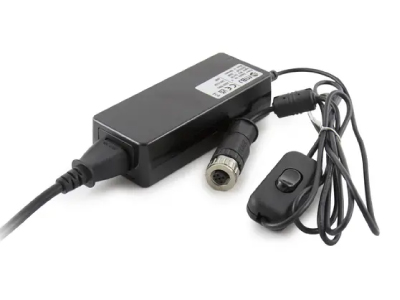

	Type-S用　AC電源アダプタ ON/OFF 切替機能付
	100-240 VDC 50/60Hz M8コネクタ×１ ON/OFF切替用 出力電圧 = 24 VDC/ 2.5A

ケーブル & 電源アダプタ

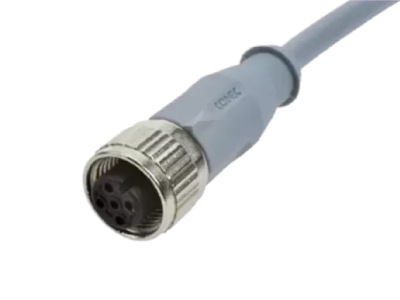

	M12コネクタケーブル ストレート	長さは２m、５m、10m、15ｍをラインアップ M12コネクタ×１、５ピン、ストレート型メスコネクタ	仕様図面 （PDF）

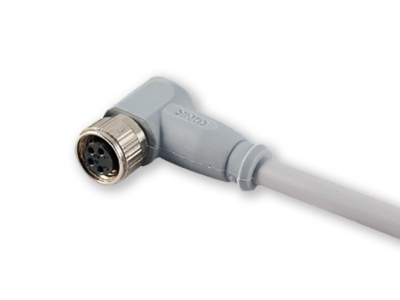

	M12コネクタケーブル L型	長さは２m、５mをラインアップ M12コネクタ×１、５ピン、L型メスコネクタ	仕様図面 （PDF）
	AC電源アダプタ	Type-Sコントローラー内蔵用のAC電源アダプタ M12コネクタ 入力電圧=100-240VAC 50/60Hz M12コネクタ 定常光=24VDC / 5A, 1.5m
	AC電源アダプタ ON/OFF 切替機能付	Type-Sコントローラー内蔵用のAC電源アダプタ M12コネクタ （ON/OFF 切替機能付） 入力電圧=100-240VAC 50/60Hz M12コネクタ 定常光=24VDC / 5A, 1.5m

価格表　HIGHPOWER-SL-Narrow
商品コード・型式	発光エリア （縦 × 横）	発光色	コントローラー	防塵防水	価格
COOLEDPOWER-SL-0404-WT-S	44 × 44mm	白 5000K	標準４制御モード Type-S 24V DC/ M12コネクタ ５ピン	IP20	お問い合わせ
COOLEDPOWER-SL-0404-RD-S		赤 634nm			お問い合わせ
COOLEDPOWER-SL-0404-IR-S		IR 赤外 850nm			お問い合わせ
COOLEDPOWER-SL-0404-WT-X		白 5000K	ダイレクト・Type-X 24V DC / M12コネクタ ５ピン		お問い合わせ
COOLEDPOWER-SL-0404-RD-X		赤 634nm			お問い合わせ
COOLEDPOWER-SL-0404-IR-X		IR 赤外 850nm			お問い合わせ

価格表　アクセサリ：コントローラー
商品コード・型式	構成/内容		価格
CTR-50	標準コントローラー	１チャンネル・UpTo 4A 定常光 & ストロボ（２m秒間隔）	お問い合わせ
CTR-51	高速・高精度コントローラー	１チャンネル・高速・高精度制御（５μ秒～100m秒）	お問い合わせ
CTR-52	4ch制御コントローラー	４チャンネル制御（個別or連動） Modbusインタフェイス（SDK）	お問い合わせ
価格表　電源アダプタ
商品コード・型式	構成/内容		価格
PWR-24V2.5A-M12_Type-S	“-S”モデル用電源アダプタ M12	M12 5ピンS用電源アダプタ 入力AC100-240V 出力24VDC 2.5A	お問い合わせ
PWR-24V2.5A-M12_Type-S ON/OFF	“-S”モデル用電源アダプタ M12 ON/OFF 切替機能付	M12 5ピンS用電源アダプタ 入力AC100-240V 出力24VDC 2.5A ON/OFF 切替機能付	お問い合わせ
PWR-24V2.5A-open	先バラ用電源アダプタ	先バラ用電源アダプタ 入力AC100-240V 出力24VDC 2.5A ※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。	お問い合わせ
PWR-24V5A-open	先バラ用電源アダプタ	先バラ用電源アダプタ 入力AC100-240V 出力24VDC 5A ※用いる照明の消費電力をご確認いただき、2.5A or 5Aを選択してください。	お問い合わせ
価格表　接続ケーブル
商品コード・型式	構成/内容		価格
M12-Axial-2M-Cable	ストレート ２mケーブル	M12メス・ストレートコネクタ ５ピン＋先バラケーブル	お問い合わせ
M12-Axial-5M-Cable	ストレート ５mケーブル		お問い合わせ
M12-Axial-10M-Cable	ストレート 10mケーブル		お問い合わせ
M12-Axial-15M-Cable	ストレート 15mケーブル		お問い合わせ
M12-Tilted-2M-Cable	L型 ２mケーブル	M12メス・L型コネクタ ５ピン＋先バラケーブル	お問い合わせ
M12-Tilted-5M-Cable	L型 ５mケーブル		お問い合わせ

※価格は予告なく変更する場合がございます。

商品コード・型番	COOLEDHIGHPOWER-SL
カタログ（PDF）	ダウンロード
照射特性（PDF）	ダウンロード
2D図面（PDF）	ダウンロード
3D CAD図面（STEP）	ダウンロード
