Entaniya Fisheye　超広角産業用魚眼レンズ

製品名
Entaniya Fisheye

The Imaging Source社製 CS・M12マウントボードカメラに適合

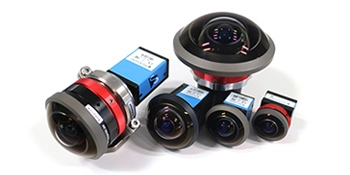

Entaniya（インタニヤ）社製超広角産業用魚眼レンズです。車載、ドローン搭載、小型AGV搭載、３Ｄスキャナー、全方位記録調査、トンネル調査、パイプ配管調査、交通調査、セキュリティといった広い視野が必要な用途に適しています。The Imaging Source社製下記のCSマウントカメラと同社のボードカメラに適合します。

仕様

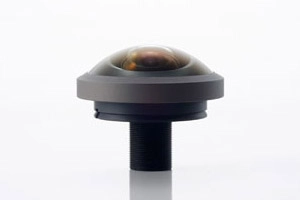

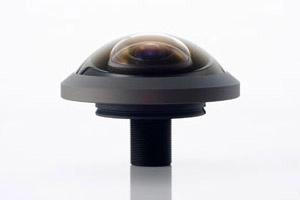

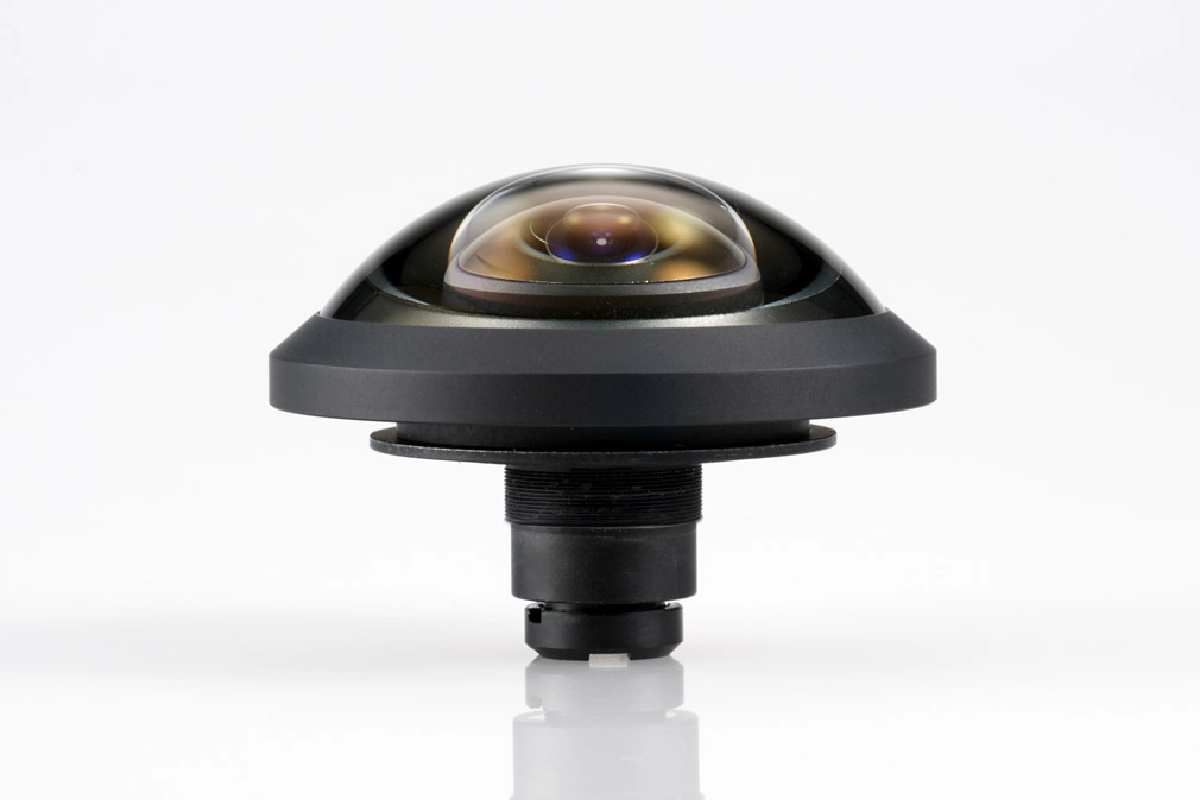

製品名	M12 220	M15 250	M12 280
在庫・納期	在庫多数有り、即納	在庫多数有り、即納	在庫多数有り、即納
視野角
視野角	220°	250°	280°
F値	F/2.0	F/2.8	F/2.8
レンズ構成	10 Element Glass	11 Element Glass	12 Element Glass
レンズ	ED（特殊低分散ガラス）１ヶ所	ED（特殊低分散ガラス）１ヶ所 SHR（超高屈折率ガラス）２ヶ所	ED（特殊低分散ガラス）２ヶ所 SHR（超高屈折率ガラス）３ヶ所
射影方式	等距離射影	等距離射影	等立体角射影
撮像イメージ 1/2.3″型時
イメージサイズ（水平×垂直）	直径：5.1mm：（220° × 220°） 1/2.3″型：220° × 195°	直径：5.5mm：（250° × 250°） 1/2.3″型：250° × 195°	直径：4.2mm：（280° × 280°） 1/2.3″型：280° × 280°
Mechanical back	2.3mm at INF	2.3mm at INF	2.42mm
ARコーティング	○	○	○
IRカットフィルター	有（IRカットフィルターが無いものがご入用の場合は弊社までご連絡ください。）
レンズ外枠素材	チタン
マウントタイプ	M12 P0.5（Sマウント）	M15 P0.3	M12 P0.5（Sマウント）
重量	52g	79g	175g
製造国	日本製（キャップ部除く）
付属品	・レンズ本体×１　　・取扱説明書×１　　・フロントレンズキャップ×１　　・リアレンズキャップ×１・CSマウントアダプタ×１　　・CSマウントアダプタ固定用ネジ×４　　・六角棒レンチ×１

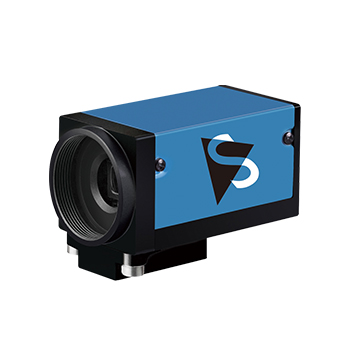

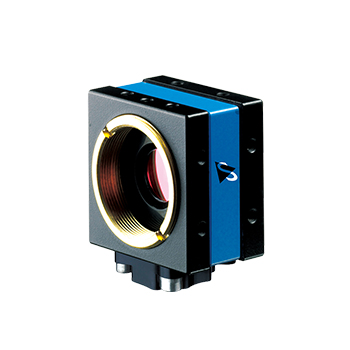

魚眼レンズ適合カメラ（DBK＝カラー、DMK＝モノクロ）

※カラーカメラには標準でIRカットフィルターがとりついています。魚眼レンズを利用する場合はIRカットフィルターに魚眼レンズの後端部分がぶつかることがあるので、DBKモデルをご指定ください。

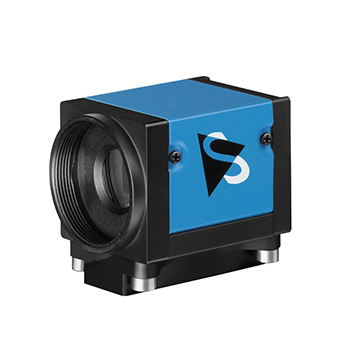

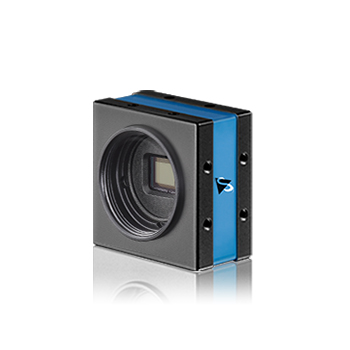

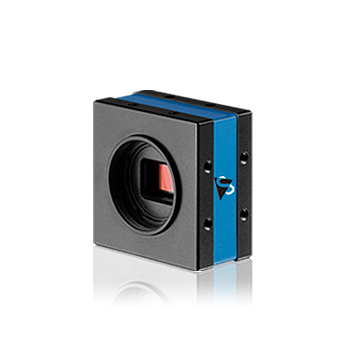

37Uシリーズ

商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	ケラレ
商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	M12 220 (φ5.1mm)	M12 250 (φ5.1mm)	M12 280 (φ5.1mm)
1	DBK37BUX287 DMK37BUX287	750×540	1/2.9” （5.0×3.7mm φ3.7mm）	540	global	無し	無し	無し
2	DBK37BUX273 DMK37BUX273	1440×1080	1/2.9” （5.0×3.7mm φ3.7mm）	238	global	無し	無し	無し
3	DBK37BUX462	1920×1080	1/2.8” （5.3×3.0mm φ6.1mm）	143	rolling	若干	若干	若干
4	DBK37BUX290 DMK37BUX290	1920×1080	1/2.8” （5.3×3.0mm φ6.1mm）	143	rolling	若干	若干	若干
5	DBK37BUR0234 DMK37BUR0234	1920×1200	1/2.6” （5.8×3.6mm φ6.8mm）	100	global	有り	有り	有り
6	DBK37BUX265 DMK37BUX265	2048×1536	1/1.8” （7.1×5.3mm φ8.9mm）	60	global	有り	有り	有り
7	DBK37BUX252 DMK37BUX252	2048×1536	1/1.8” （7.1×5.3mm φ8.9mm）	119	global	有り	有り	有り
8	DBK37BUX264 DMK37BUX264	2448×2048	2/3” （8.5×8.1mm φ11.0mm）	38	global	有り	有り	有り
9	DBK37BUX250 DMK37BUX250	2448×2048	2/3” （8.5×8.1mm φ11.0mm）	75	global	有り	有り	有り
10	DBK37BUR0521 DMK37BUR0521	2592×1944	1/2.5” （5.7×4.3mm φ7.1mm）	60	rolling	有り	有り	有り
11	DBK37BUX178 DMK37BUX178	3072×2048	1/1.8” （7.3×4.9mm φ8.8mm）	60	rolling	有り	有り	有り
12	DBK37BUX226 DMK37BUX226	4000×3000	1/1.7” （7.4×5.6mm φ9.3mm）	30	rolling	有り	有り	有り

33Uシリーズ

商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	ケラレ
商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	M12 220 (φ5.1mm)	M12 250 (φ5.1mm)	M12 280 (φ5.1mm)
1	DBK33UX287 DMK33UX287	750×540	1/2.9” （5.0×3.7mm φ3.7mm）	539	global	無し	無し	無し
2	DBK33UP1300 DMK33UP1300	1280×1024	1/2” （6.1×4.9mm φ7.8mm）	210	global	若干	若干	若干
3	DBK33UX273 DMK33UX273	1440×1080	1/2.9” （5.0×3.7mm φ3.7mm）	238	global	無し	無し	無し
4	DBK33UX462	1920×1080	1/2.8” （5.3×3.0mm φ6.1mm）	143	rolling	若干	若干	若干
5	DBK33UX290 DMK33UX290	1920×1080	1/2.8” （5.3×3.0mm φ6.1mm）	143	rolling	若干	若干	若干
6	DBK33UX252 DMK33UX252	2048×1536	1/1.8” （7.1×5.3mm φ8.9mm）	120	global	有り	有り	有り
7	DBK33UX265 DMK33UX265	2048×1536	1/1.8” （7.1×5.3mm φ8.9mm）	60	global	有り	有り	有り
8	DBK33UX547 DMK33UX547	2448×2048	1/1.8” （6.7×5.6mm φ8.7mm）	74	global	有り	有り	有り
9	DBK33UX250 DMK33UX250	2448×2048	2/3” （8.5×8.1mm φ11.0mm）	75	global	有り	有り	有り
10	DBK33UX264 DMK33UX264	2448×2048	2/3” （8.5×8.1mm φ11.0mm）	38	global	有り	有り	有り
11	DBK33UX178 DMK33UX178	3072×2048	1/1.8” （7.3×4.9mm φ8.8mm）	60	rolling	有り	有り	有り
12	DBK33UX546 DMK33UX546	2840×2840	2/3” （7.8×7.8mm φ11.0mm）	45	global	有り	有り	有り
13	DBK33UJ003 DMK33UJ003	3856×2764	1/2.3” （6.4×4.6mm φ7.9mm）	14	rolling	有り	有り	有り
14	DBK33UX226 DMK33UX226	4000×3000	1/1.7” （7.4×5.6mm φ9.3mm）	18	rolling	有り	有り	有り

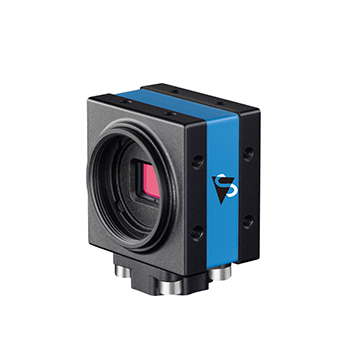

27Uシリーズ

商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	ケラレ
商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	M12 220 (φ5.1mm)	M12 250 (φ5.1mm)	M12 280 (φ5.1mm)
1	DBK27BUR0135 DMK27BUR0135	1280×960	1/3” （4.8×3.6mm φ6.0mm）	60	global	若干	若干	若干
2	DBK27BUP006 DMK27BUP031	2592×1944	1/2.5” （5.7×4.3mm φ7.1mm）	15	rolling	有り	有り	有り
3	DBK27BUJ003 DMK27BUJ003	3856×2764	1/2.3” （6.4×4.6mm φ7.9mm）	6	rolling	有り	有り	有り

42/72シリーズ

商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	ケラレ
商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	M12 220 (φ5.1mm)	M12 250 (φ5.1mm)	M12 280 (φ5.1mm)
1	DBK42BUC03 DMK42BUC03	1280×960	1/3” （4.8×3.6mm φ6.0mm）	25	global	若干	若干	若干
2	DBK72BUC02 DMK72BUC02	2592×1944	1/2.5” （5.7×4.3mm φ7.1mm）	6	rolling	有り	有り	有り

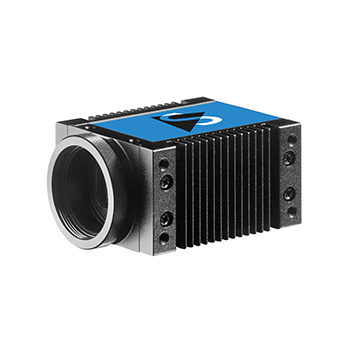

33Gシリーズ

商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	ケラレ
商品コード（型番）		解像度	センササイズ	フレームレート	シャッター	M12 220 (φ5.1mm)	M12 250 (φ5.1mm)	M12 280 (φ5.1mm)
1	DBK33GX287 DMK33GX287	750×540	1/2.9” （5.0×3.7mm φ3.7mm）	300	global	無し	無し	無し
2	DBK33GX273 DMK33GX273	1440×1080	1/2.9” （5.0×3.7mm φ3.7mm）	75	global	無し	無し	無し
3	DBK33GP1300ecs DMK33GP1300ecs	1280×1024	1/2” （6.1×4.9mm φ7.8mm）	90	global	若干	若干	若干
4	DBK33GX290ecs DMK33GX290ecs	1920×1080	1/2.8” （5.3×3.0mm φ6.1mm）	56	rolling	若干	若干	若干
5	DBK33GX265(ecs) DMK33GX265(ecs)	2048×1536	1/1.8” （7.1×5.3mm φ8.9mm）	36	global	有り	有り	有り
6	DBK33GX547 DMK33GX547	2448×2048	1/1.8” （6.7×5.6mm φ8.7mm）	24	global	有り	有り	有り
7	DBK33GX264(ecs) DMK33GX264(ecs)	2448×2048	2/3” （8.5×8.1mm φ11.0mm）	24	global	有り	有り	有り
8	DBK33GX178 DMK33GX178	3072×2048	1/1.8” （7.3×4.9mm φ8.8mm）	19	rolling	有り	有り	有り
9	DBK33GX546 DMK33GX546	2840×2840	2/3” （7.8×7.8mm φ11.0mm）	9	global	有り	有り	有り
10	DBK33GJ003ecs DMK33GJ003ecs	3856×2764	1/2.3” （6.4×4.6mm φ7.9mm）	11	rolling	有り	有り	有り
11	DBK33GX226 DMK33GX226	4000×3000	1/1.7” （7.4×5.6mm φ9.3mm）	9	rolling	有り	有り	有り

レンズは適正な品質管理の下で製造されていますが、レンズの性質上、イメージ周辺が片ボケする場合があります。
超広角レンズの特性上、太陽など強い光源がある逆光撮影時にはゴーストやフレアが発生する場合があります。
片ボケは取り付けネジ、CMOSセンサの取り付けのなど様々な原因が考えられ、取り付けネジやCMOSセンサを傾けるなどで改善される場合があります。
レンズ本体は、連続的な振動や衝撃が加わるスポーツ等での使用を想定していません。このような状況下で使用した場合、レンズが割れたり、アルミ部材の破断が起きる可能性があります。
φ12のネジだけでの固定はアルミ部材に負荷がかかりやすいので、撮影時には必ずレンズも支えるようにしてください。
付属のCSマウントアダプタを使用する場合は、付属のネジで4カ所以上を固定してください。
CSマウントアダプタとレンズ本体に空いている4カ所の穴にワイヤーを張ることで、落下等の際の危険に備え安全な状態でご使用いただけます。
詳細はレンズ説明書をお読みください。
商品の仕様・外観は改良のため予告なく変更する場合があります。
レンズ内部に白い点があることがありますがレンズ製造時にできるもので性能には影響が無いものです。

※PCサイトもしくは画面を横にすると「魚眼レンズ適合カメラの一覧」が表示されます。

射影歪み補正ツール

TheImagingSource社のカメラは付属のICCaptureソフトウェアで魚眼レンズの歪曲収差を補正する事ができます。

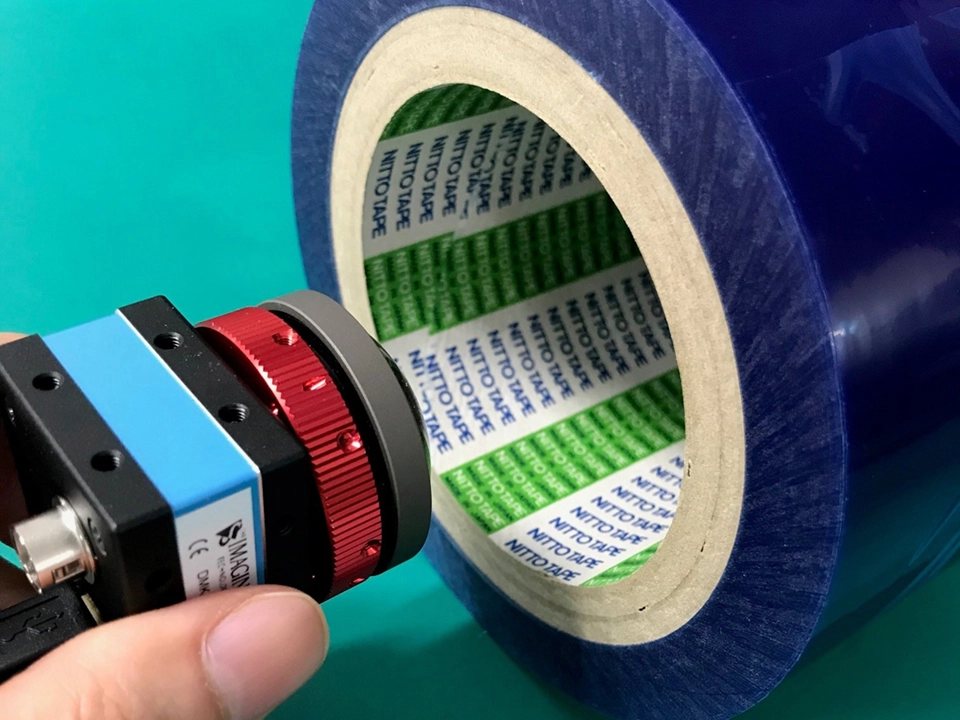

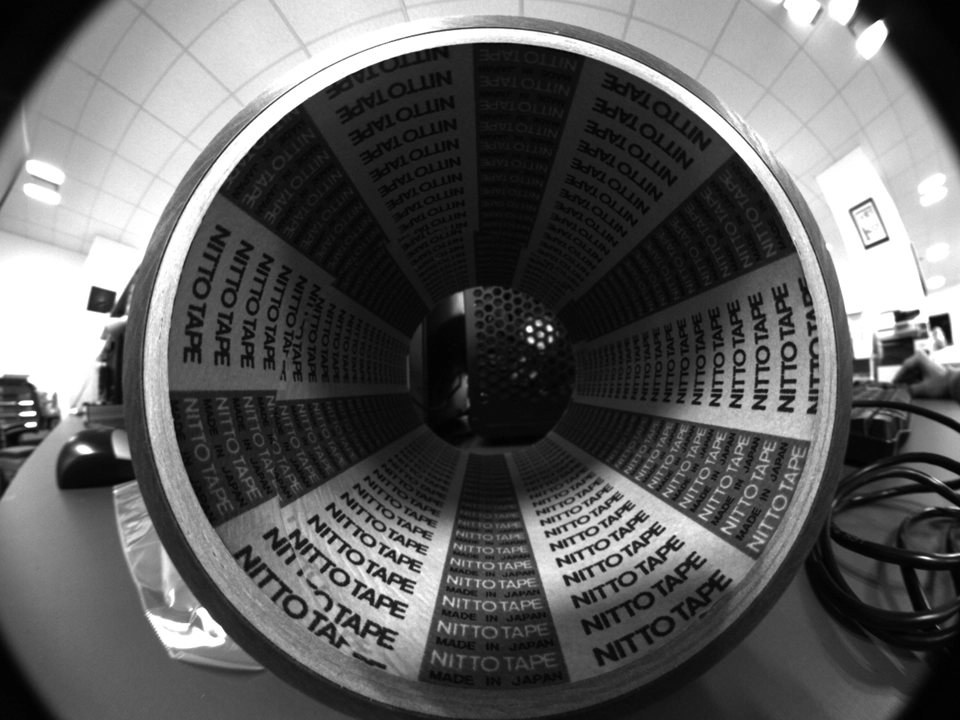

用途例：筒状のものの内径の撮影

撮影カメラ DMK42BUC03

WDR機能：OFF

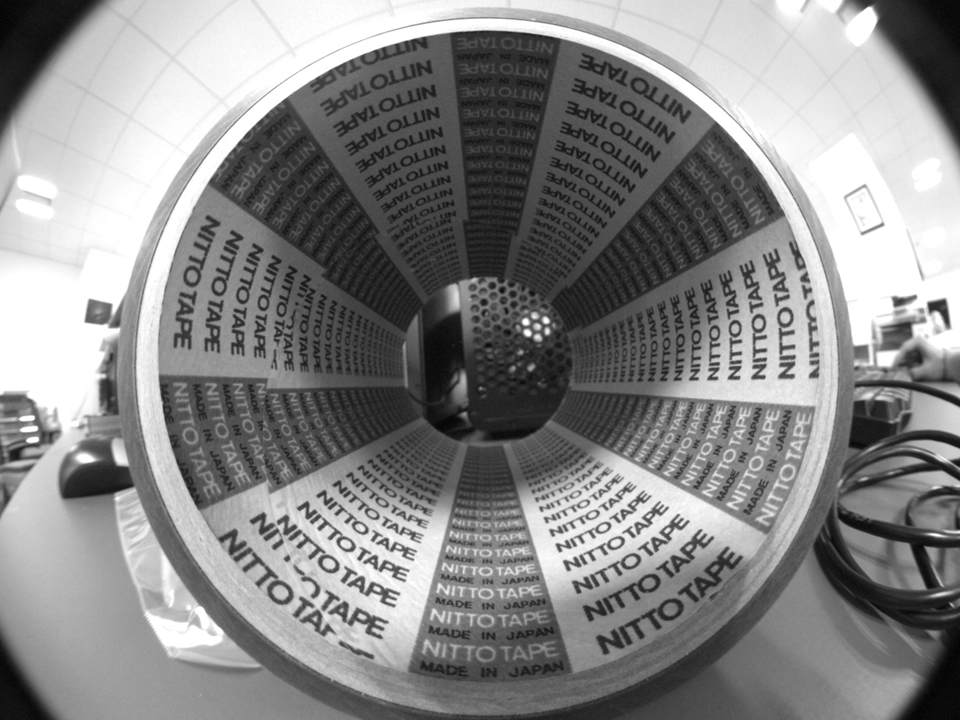

WDR機能：ON

魚眼レンズの歪曲収差を利用して筒状の内径を観察することができます。TheImagingSource社カメラに付属のICCaptureソフトウェアで、カメラのWDR機能を制御できます。このWDR機能をONにする事で、暗い箇所と明るい箇所を同時に撮影ができるので、筒状の内径の影になった部分も見えやすくなります。

他参考：全方位カメラ

小型全方位カメラ＆全方位ステレオカメラ OccamVisionGroup Omniシリーズ

OccamVisionGroupのOmni60・OmniStereoシリーズは、複数台のカメラが統合されており、360度パノラマRAWデータを最大60fpsのフレームレートで撮影することができます。カメラハードウェアのスティッチングは較正済みです。同時にDepthデータを取得したい場合もご検討ください。

マシンビジョンレンズ一覧
