USB2.0カメラ
製品名
DFK22BUC03 / DFM22BUC03-ML / DMK22BUC03 / DMM22BUC03-ML
製品名
DFK22BUC03 / DFM22BUC03-ML / DMK22BUC03 / DMM22BUC03-ML
1/3" Aptina CMOS MT9V024 センサ搭載
744×480 @60fps 35万画素 カラー or モノクロ
- 35万画素 1/3" Aptina CMOS MT9V024 センサ搭載
- 744×480 @60フレーム/秒 カラー or モノクロ

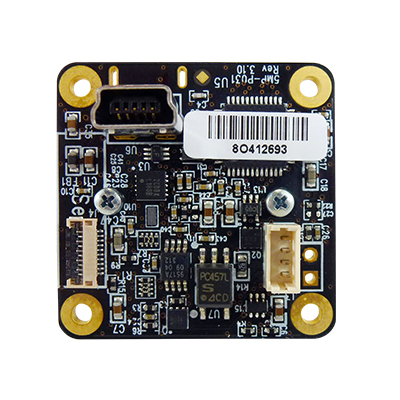

- ボードタイプもあり（M12x0.5レンズマウント）
- プログレッシブ グローバルシャッター方式
- GP Outputとトリガー入力あり（Hirose4pin）
- WDMベースドライバ DirectX/DirectShow対応
- 多機能ビューワICCaptureソフトウェア付属
- 使い易いICImagingControlソフトウェア開発キット付属

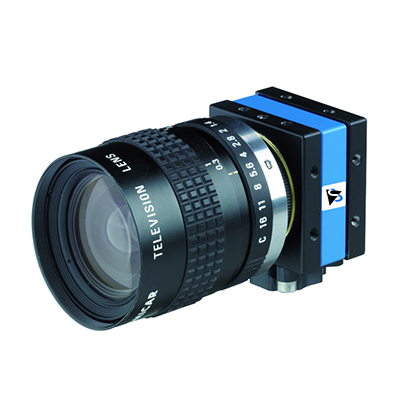

- レンズマウント：C or CS（C-CSマウント変換リング付）
- C or CS マウントからM12マウントへの変換リングもあり
- 三脚アダプタ標準付属
- Linuxに対応（ラズパイ・Raspberry Piとの組合せも）
- 標準在庫モデルは短納期

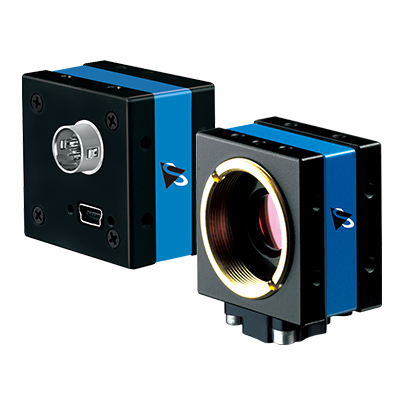

The Imaging Source社の産業用USB2.0カメラDFK22BUC03 / DMK22BUC03は1/3" Aptina CMOS MT9V024のセンサを搭載し解像度744×480 @ 60fpsで動作します。
画素切出し(ROI)で、フレームレートの高速化が可能。従来モデルよりさらに小型化を実現し、独自開発のWDMベースドライバが安定したストリーミングを提供。C & CSマウントレンズでの使用が可能で、BUCモデルではGP Outputとトリガー入力が支援されています。
豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。
※レンズは別売り、ボードカメラはレンズホルダーも別売りです。
| 商品コード (型番) | ケースモデル ：DFK22BUC03（カラー）/ DMK22BUC03（モノクロ） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ボードモデル ：DFM22BUC03-ML（カラー） / DMM22BUC03-ML（モノクロ） | |||||||||||||||||
| 解像度 | 744×480 @60fps 35万画素 | ||||||||||||||||
| 階調 | 8bit | ||||||||||||||||
| センサ | CMOS MT9V024 プログレッシブスキャン | ||||||||||||||||
| フォーマット | 1/3インチ | ||||||||||||||||
| ピクセルサイズ | 6.0μm × 6.0μm | ||||||||||||||||
| シャッター方式 | グローバルシャッター | ||||||||||||||||
| フレームレート |
|
||||||||||||||||
| シャッター（露光時間） | マニュアル or オート（1/10,000s ～ 1/4s） | ||||||||||||||||
| ゲイン | マニュアル or オート（0 ～ 18dB） | ||||||||||||||||
| ホワイトバランス | マニュアル or オート ※カラーのみ（-6 ～ 6dB） | ||||||||||||||||
| レンズマウント | ケースモデル：Cマウント & CSマウント（変換リング付き） ボードモデル：M12x0.5レンズマウント |
||||||||||||||||
| 三脚アダプタ | 標準付属 | ||||||||||||||||
| 外部入力/出力 | トリガー入力、GP Output / Hirose4pin（DFK22BUC03、DMK22BUC03モデル） | ||||||||||||||||
| IRカットフィルタ | カラー：標準装着 モノクロ：なし、クリアガラスも搭載されていません |
||||||||||||||||
| サイズ / 重量 | ケースモデル：H36mm × W36mm × L25mm / 70g ボードモデル：H30mm × W30mm × L15mm / 7g |
||||||||||||||||
| インターフェース | USB2.0 / Mini-B（平型5ピン） | ||||||||||||||||
| 電源・ 消費電力 | USBバスパワー (供給電圧4.5～5.5VDC)・約250ｍA @ 5VDC | ||||||||||||||||
| 使用環境温度 / 湿度 | -5℃ ～ ＋45℃ / 20% ～ 80% 結露しないこと | ||||||||||||||||
| ドライバ | WDMベースドライバ | ||||||||||||||||
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） | ||||||||||||||||
| SDK | ICImagingControl ソフトウェア開発キット（標準添付） | ||||||||||||||||
| API | ICImagingControl / DirectX・DirectShow対応 / その他下記リスト参照 | ||||||||||||||||
| Extension | For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro | ||||||||||||||||
| 対応OS | Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux | ||||||||||||||||
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS |
カメラに含まれるもの
- カメラ
- C-CSマウント変換リング（ケースモデルのみ）
- 三脚アダプタ（ケースモデルのみ）
- ドライバ
- キャプチャソフト
- ソフトウェア開発キット
- ドキュメント
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFK22BUC03 | 35万画素USB2.0カメラ カラー 外部トリガーサポートケースモデル |
お問い合わせ |
| DMK22BUC03 | 35万画素USB2.0カメラ モノクロ 外部トリガーサポートケースモデル |
お問い合わせ | |
| DFM22BUC03-ML | 35万画素USB2.0カメラ カラー 外部トリガーサポートボードモデル |
お問い合わせ | |
| DMM22BUC03-ML | 35万画素USB2.0カメラ モノクロ 外部トリガーサポートボードモデル |
お問い合わせ | |
| 通信ケーブル | DFG-Cable/Mini-USB(2m) | Mini-USBケーブル 2m | お問い合わせ |
| DFG-Cable/Mini-USB(5m) | Mini-USBケーブル 5m | お問い合わせ | |
| CA-USB20-AmB-BLS/5 | USBケーブル5m ミニUSB スクリューロック | お問い合わせ | |
| トリガー ケーブル |
BUC2/Trig/3 | 22/42/72/27/37シリーズ 4ピントリガーケーブル 3m BNCオス | お問い合わせ |
| ボードホルダー | TLH10-2s | 22/42/72/27-ML用 レンズホルダー 10mm | お問い合わせ |
| ミニレンズ | TBL / TBN | ボードカメラ用ミニレンズ M12×0.5 | お問い合わせ |
| TLH CCS | M12ミニレンズ用変換リング | お問い合わせ | |
| レンズ | 固定焦点レンズ | 標準・広角・耐振動・高精度レンズ | お問い合わせ |
| 高倍率マクロレンズ | 0.3～8.5倍 TMNマクロレンズ | お問い合わせ | |
| 魚眼レンズ | Entaniya Fisheye 超広角 220～280度魚眼レンズ | お問い合わせ |
※注意事項
▲タブのトップへ戻る
| リファレンス マニュアル |
DFK22BUC03（英語版） 35万画素 産業用USB2.0カメラ カラー ケースモデル |
 [PDF形式：6.3MB] |
|---|---|---|
| DMK22BUC03（英語版） 35万画素 産業用USB2.0カメラ モノクロ ケースモデル |
[PDF形式：5.6MB] |
|
| DFM22BUC03-ML（英語版） 35万画素 産業用USB2.0カメラ カラー ボードモデル |
[PDF形式：6MB] |
|
| DMM22BUC03-ML（英語版） 35万画素 産業用USB2.0カメラ モノクロ ボードモデル |
[PDF形式：5.4MB] |
|
| 製品カタログ | DFK22BUC03（英語版） 35万画素 産業用USB2.0カメラ カラー ケースモデル |
[PDF形式：1.6MB] |
| DMK22BUC03（英語版） 35万画素 産業用USB2.0カメラ モノクロ ケースモデル |
[PDF形式：1.6MB] |
|
| DFM22BUC03-ML（英語版） 35万画素 産業用USB2.0カメラ カラー ボードモデル |
[PDF形式：1.6MB] |
|
| DMM22BUC03-ML（英語版） 35万画素 産業用USB2.0カメラ モノクロ ボードモデル |
[PDF形式：1.6MB] |
|
| CADファイル | DFK22BUC03 / DMK22BUC03 CAD図面 |
 [ZIP形式：176KB] |
| 全モデル 共通関連資料 |
分光感度グラフ（英語版） | [PDF形式：1.4MB] |
| トリガー＆I/O資料（英語版） ※22 / 27 / 37 / 42 / 72シリーズ用 |
[PDF形式：1MB] |
|
| トリガー＆I/O資料（英語版） ※23 / 33 / 33e / DFKZシリーズ用 |
[PDF形式：1.2MB] |
|
| 寸法図面（英語版） ※27 / 33 / 33e / 37 / 38シリーズ用 |
[PDF形式：0.9MB] |
|
| 寸法図面（英語版） ※21 / 22 / 23 / 24 / 42 / 72シリーズ、 オートフォーカス、電動ズームレンズ内蔵カメラ用 |
[PDF形式：1.8MB] |
|
| 寸法図面（英語版） ※ボードモデル用 |
[PDF形式：436KB] |
|
| ホワイトバランス（英語版） | [PDF形式：214KB] |
|
| 外部トリガープロパティ設定 | [PDF形式：508KB] |
