UVレンズ / NIRレンズ / SWIRレンズ
UV（200～400nm）、NIR（450～950nm）、SWIR（900～1800nm）の高透過率専用レンズ

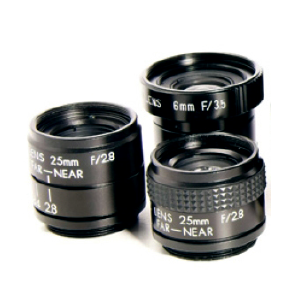

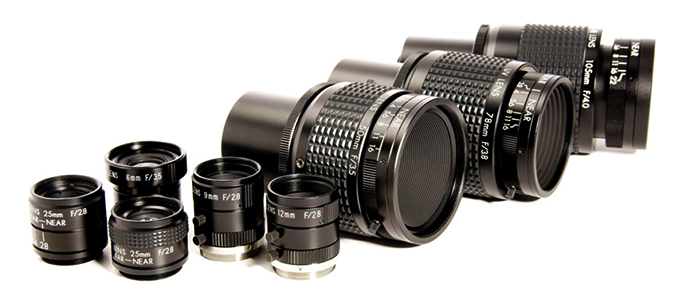

UV紫外線対応レンズ
- UV-A、UV-B、UV-C（深紫外）に対応 193～365nm
- 表面検査、素材判別や励起反応、燃焼試験などの用途に
- Cマウント
| 商品コード （型番） |
焦点距離 （mm） |
最至近 距離 （mm） |
対応 インチ |
F値 | tvDist （％） |
外形寸法 （mm） ※１ |
フィルター径 （mm） |
マウント 適合性 ※２ |
図面 | 仕様 | ３Ｄ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UV0635BCM | 6 | 11 | 1/1.8" | F3.5 ～ F16 | - | φ34.0×L32.5 | M30.5 P=0.5 | お問い合わせ |  |
- | - |
| UV0928CM2 | 9 | 23 | 1/1.8" | F2.8 ～ F16 | - | φ29.0×L31.8 | M25.5 P=0.5 | お問い合わせ | |
- | - |
| UV1228CM | 12 | 49 | 2/3" | F2.8 ～ F16 | - | φ29.0×L31.1 | M25.5 P=0.5 | お問い合わせ | |
- | - |
| UV1628CM | 16 | 64 | 2/3" | F2.8 ～ F16 | - | φ29.0×L36.4 | M25.5 P=0.5 | お問い合わせ | |
- | - |
| UV2528B | 25 | 200 | 1" | F2.8 ～ F16 | - | φ30.0×L25.37 | M25.5 P=0.5 | お問い合わせ | |
- | - |
| UV3528BK | 35 | 186 | φ22 | F2.8 ～ F16 | - | φ57.5×L48.9 | M37.5 P=0.5 | お問い合わせ | |
- | - |
| UV5035BK | 50 | 160 | φ18 | F3.5 ～ F16 | - | φ62.5×L95.09 | M55 P=0.75 | お問い合わせ | |
- | - |
| UV8040BK2 | 78 | 369 | φ18 | F3.8 ～ F16 | - | φ62.5×L109.29 | M49 P=0.75 | お問い合わせ | |
- | - |
| UV1054B | 105 | 528 | φ18 | F4.0 ～ F22 | - | φ62.5×L123.12 | M49 P=0.75 | お問い合わせ | |
- | - |
【注意点】
※１：外径寸法の直径φはネジを除きます。
※２：The Imaging Source社の産業用カメラとレンズの後端部が干渉する場合があります。その場合はSV-EXR5（3,000円）が別途必要です。
※３：これらのUVレンズは色収差の補正をしておりません。単色光源またはバンドパスフィルターの使用を推奨いたします。
（フィルター類は付属しておりません、別途購入が必要です。）
※４：使用波長によりフォーカス位置がシフトします。
▲タブのトップへ戻る

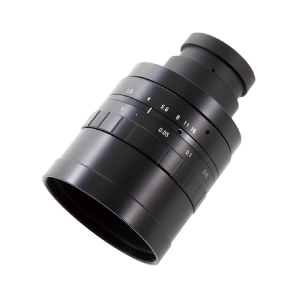

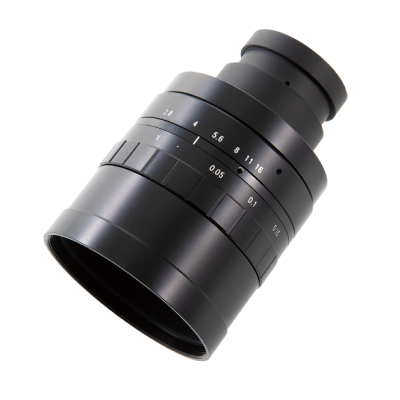

VNCシリーズ
- 色収差を抑え、高解像度
- 可視光とNIRで同時にフォーカスが合う
- 設計波長450～950nm
- ラインセンサーを使った検査におすすめ
| 商品コード （型番） |
焦点距離 （mm） |
最至近 距離 （mm） |
対応 インチ |
F値 | tvDist （％） |
外形寸法 （mm） ※１ |
フィルター径 （mm） |
マウント 適合性 ※２ |
図面 | 仕様 | ３Ｄ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VS-VNC3528 | 35 | お問い合わせ | φ41mm | F2.8～F16 | -0.48% | φ80×L93.1 | - | お問い合わせ | - | - | - |
| VS-VNC5028 | 50 | お問い合わせ | φ41mm | F2.8～F16 | -0.48% | φ63×L66.4 | - | お問い合わせ | - | - | - |
【注意点】
※１：外径寸法の直径φはネジを除きます。
※２：The Imaging Source社の産業用カメラとレンズの後端部が干渉する場合があります。その場合はSV-EXR5（3,000円）が別途必要です。
▲タブのトップへ戻る
SWCシリーズ
- SWIR専用設計
- φ20mm素子対応レンズ
- SONY IMX990/992/991/993適合
- 900～1800nmまでフォーカスシフト補正
| 商品コード （型番） |
焦点距離 （mm） |
最至近 距離 （mm） |
対応 インチ |
F値 | tvDist （％） |
外形寸法 （mm） ※１ |
フィルター径 （mm） |
マウント 適合性 ※２ |
図面 | 仕様 | ３Ｄ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VS-SWC2524/C | 25 | 200 | φ20mm | F2.4 ～ Close | -0.48% | φ57×L100.0～102.7 | - | お問い合わせ | - | - | - |
対応波長内での照明波長の切り替えでピントがずれない

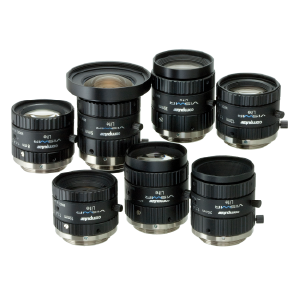

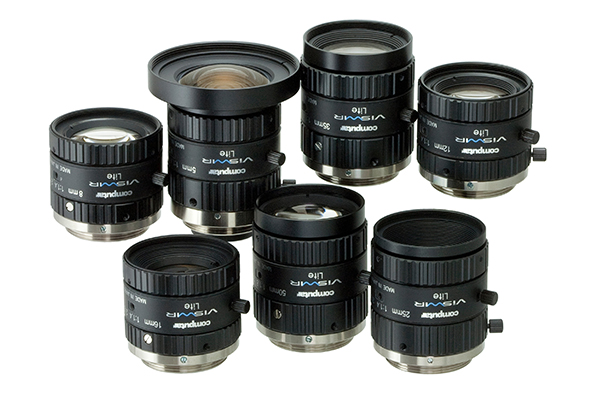

ViSWIR Liteシリーズ
- 可視～近赤外（400～1700nm）で高透過率
- 近赤外吸光膜でSWIR光の散乱を抑制
- コンパクトなデザイン
| 商品コード （型番） |
焦点距離 （mm） |
最至近 距離 （mm） |
対応 インチ |
F値 | tvDist （％） |
外形寸法 （mm） ※１ |
フィルター径 （mm） |
マウント 適合性 ※２ |
図面 | 仕様 | ３Ｄ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H0514-VSW | 5 | 100 ～ 900 ※３ |
1/2" | F1.4 ～ 16 | -0.48% | Φ44.5×L45.5 ～ 52.5 | M43 P=0.75 | お問い合わせ | |
|
 |
| M0814-VSW | 8 | 100 | 2/3" | F1.4 ～ 16 | -0.10% | Φ33.5×L28.2 ～ 32.8 | M30.5 P=0.5 | お問い合わせ | |
|
|
| M1214-VSW | 12 | 150 | 2/3" | F1.4 ～ 16 | -0.10% | Φ33.5×L28.2 ～ 33 | M30.5 P=0.5 | お問い合わせ | |
|
|
| M1614-VSW | 16 | 300 | 2/3" | F1.4 ～ 16 | -0.10% | Φ33.5×L28.2 ～ 33.1 | M30.5 P=0.5 | お問い合わせ | |
|
|
| M2514-VSW | 25 | 300 | 2/3" | F1.4 ～ 16 | -0.30% | Φ33.5×L36 ～ 41.1 | M30.5 P=0.5 | お問い合わせ | |
|
|
| M3514-VSW | 35 | 300 | 2/3" | F1.4 ～ 16 | -0.80% | Φ33.5×L38.2 ～ 42.2 | M30.5 P=0.5 | お問い合わせ | |
|
|
| M5018-VSW | 50 | 500 | 2/3" | F1.8 ～ 16 | -0.30% | Φ41×L67 ～ 72 | M37.5 P=0.5 | お問い合わせ | |
|
|
【注意点】
※１：外径寸法の直径φはネジを除きます。
※２：The Imaging Source社の産業用カメラとレンズの後端部が干渉する場合があります。その場合はSV-EXR5（3,000円）が別途必要です。
※３：本レンズは、無限遠ではフォーカスは合いません（100～900mmの作動距離でのみピントが合う）。
▲タブのトップへ戻る
