  5. フォーカスコントロールカメラ Aptiris / AFU / DFK-Fシリーズ

USB3.0＆2.0フォーカスコントロールカメラ

シリーズ名

Aptiris / AFU / DFK-Fシリーズ

USB3Vision・UVCに対応
ソフトウェアからのレンズ制御であらゆる距離にピント調整


  • オートフォーカス機能搭載USB3.1カメラ
  • オートフォーカス機能搭載USB3.0カメラ
  • 4200万画素のオートフォーカスカメラ
イメージングソース　ダウンロードサイトのリンク
point
  • PCからソフトウェアによるフォーカス調整が可能
  • 500万画素～4200万画素まで多彩なラインナップ
  • 外部トリガー入力対応モデルが追加
  • グローバルシャッターも選択可能に
  • 多様なM12マウントミニレンズが選べる
  • 三脚アダプタ標準付属
  • USB3Vision・UVCに対応
  • 簡単検証ツールICCapture標準ビューワソフト付属
  • Windows・Linux環境で簡単プログラム
  • Python、C#、VB.NET、C言語をサポート
  • OpenCVでも使える
  • 使いやすいICImagingControlとサンプルプログラムも有り
  • 標準在庫モデルは短納期、貸出も可能
カタログPDF

The Imaging Source社のDFK-F & DMK-Fシリーズは、USB3.0/2.0フォーカス制御機能搭載型産業用UVCカメラです。オートフォーカスもできます。

高低差のある凹凸対象物や高さの異なる台座に乗った対象物等の様々なフォーカス調整時に付属のビューワソフト ”ICCapture” からフォーカス自動調整と手動調整を簡単に行うことができます。バリフォーカルレンズを使用したり、手動のフォーカス調整をする必要がなく、全てPCから制御が可能です。

独自開発のWDMベースドライバが安定したストリーミングを提供し、ビューワソフトウェアICCaptureとドキュメント&サンプルが充実したソフトウェア開発キットICImagingControlが無料添付されています。

また、画素を切り出すことでフレームレートを上げることができます。小型軽量の筐体設計で、レンズマウントはM12x0.5のミニレンズに対応しております。

  • ラインナップ
  • 特徴
  • 高倍率
    オートフォーカス
  • ケーススタディ
  • カタログ・資料

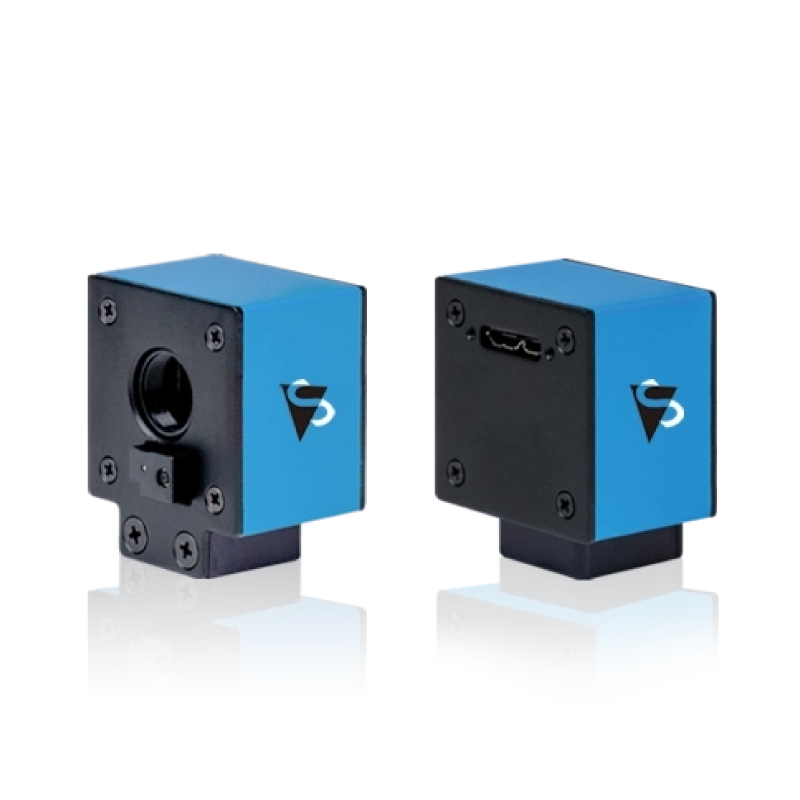

AFUシリーズ（USB3.0）
  • USB3.0 MicroBコネクタ
  • 低消費電力安定動作
  • 4200万画素モデルも有り
No. 商品コード
（型番）		 商品コード
（型番）		 フォーマット トリガー
I/O		 解像度 fps イメージセンサ
MP 画素数 USB3.0 型番 サイズ ピクセル シャッター

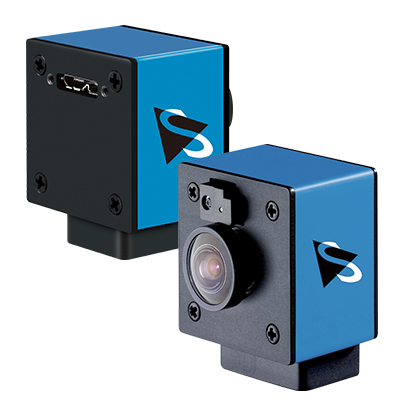

1 DFKAFUX178-M12
DMKAFUX178-M12		 カラー
モノクロ		 無し 6.3MP 3072 × 2048 22 IMX178 1/1.8" 2.4μm rolling
2 DMKAFUJ003-M12 モノクロ 無し 10.7MP 3856 × 2764 7 MT9J003 1/2.3" 1.67μm rolling

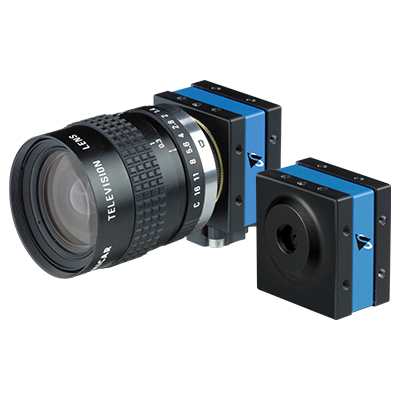

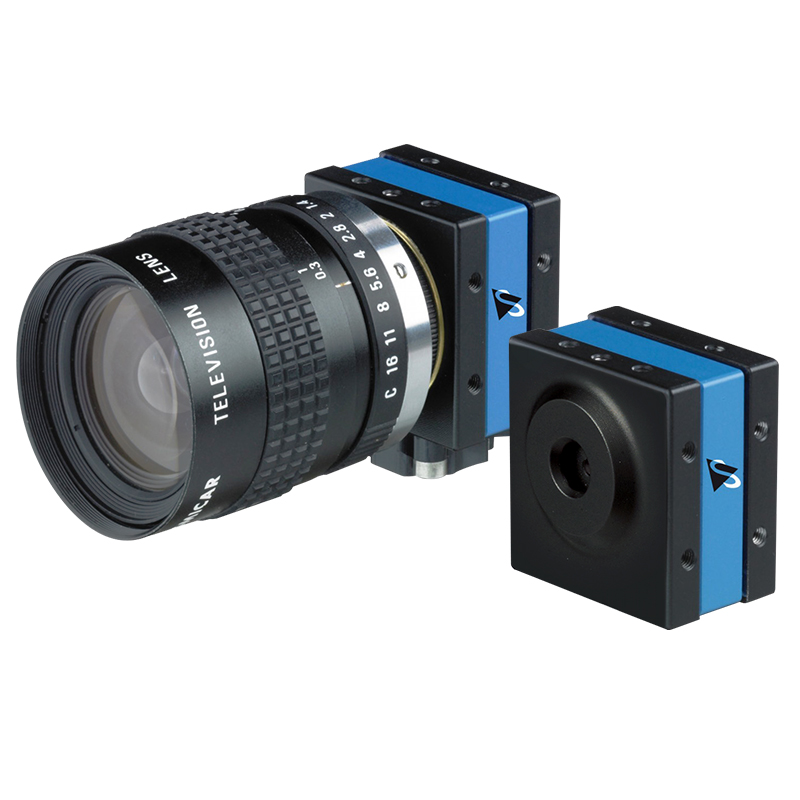

3 DFKAFU420-L62 カラー 無し 42MP 7728 × 5368 7 - 2/3” 1.12μm rolling


AFUシリーズ（USB2.0）
  • USB2.0 mini-Bコネクタ
  • UVC/DirectShow対応
  • 低消費電力安定動作
  • 産業用オートフォーカスカメラの元祖
No. 商品コード
（型番）		 商品コード
（型番）		 フォーマット トリガー
I/O		 解像度 fps イメージセンサ
MP 画素数 USB3.0 型番 サイズ ピクセル シャッター

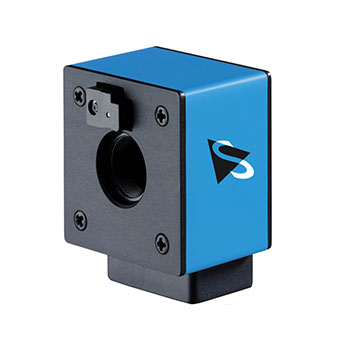

1 DFK72AUC02-F カラー 無し 5MP 2592 × 1944 6 MT9P006 1/2.5" 2.2μm rolling

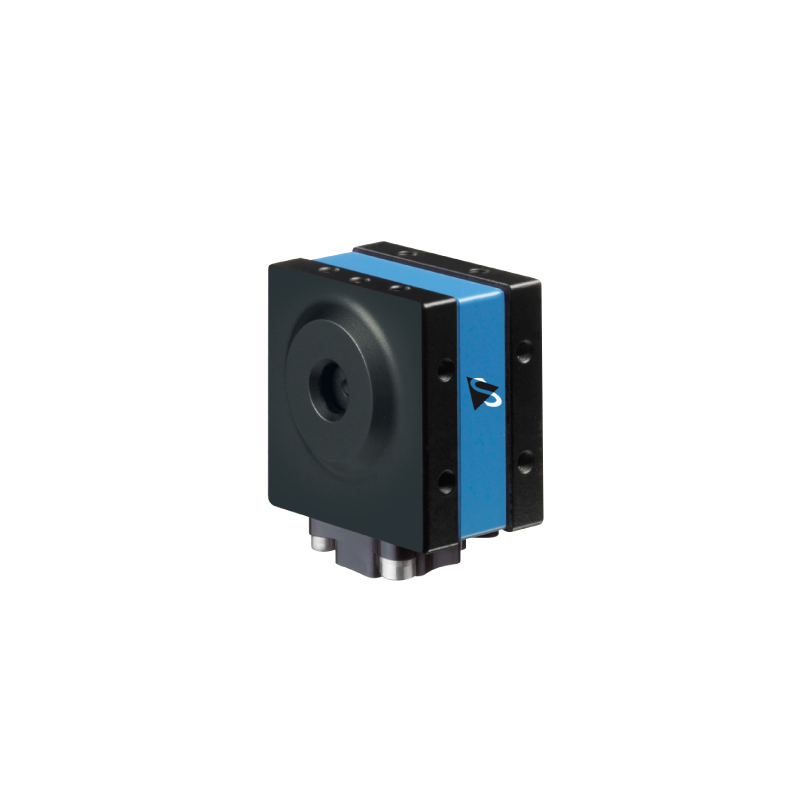

Aptirisシリーズ（近日中発売）
  • USB3.1 Gen1タイプCコネクタ
  • USB3Visionに対応
  • 外部トリガー入力に対応
  • グローバルシャッターモデル有り
No. 商品コード
（型番）		 商品コード
（型番）		 フォーマット トリガー
I/O		 解像度 fps イメージセンサ
MP 画素数 USB3.0 型番 サイズ ピクセル シャッター

1		 ApC39UX568-F
ApM39UX568-F		 カラー
モノクロ		 有り 5MP 2448 × 2048 74 IMX568 1/1.8" 2.74µm Global

2		 ApC39UR0521-F
ApM39UR0521-F		 カラー
モノクロ		 有り 5MP 2592 × 1944 60 AR0521 1/2.5" 2.2µm Rolling

3		 ApC39UR0822-F
ApM39UR0822-F		 カラー
モノクロ		 有り 8.3MP 3840 × 2160 45 AR0822 1/1.8" 2µm Rolling

4		 ApC39UR2020-F
ApM39UR2020-F		 カラー
モノクロ		 有り 19.7MP 5120 × 3840 19 AR2020 1/1.8" 1.4µm Rolling


電動ズームレンズ内蔵カメラへのリンク

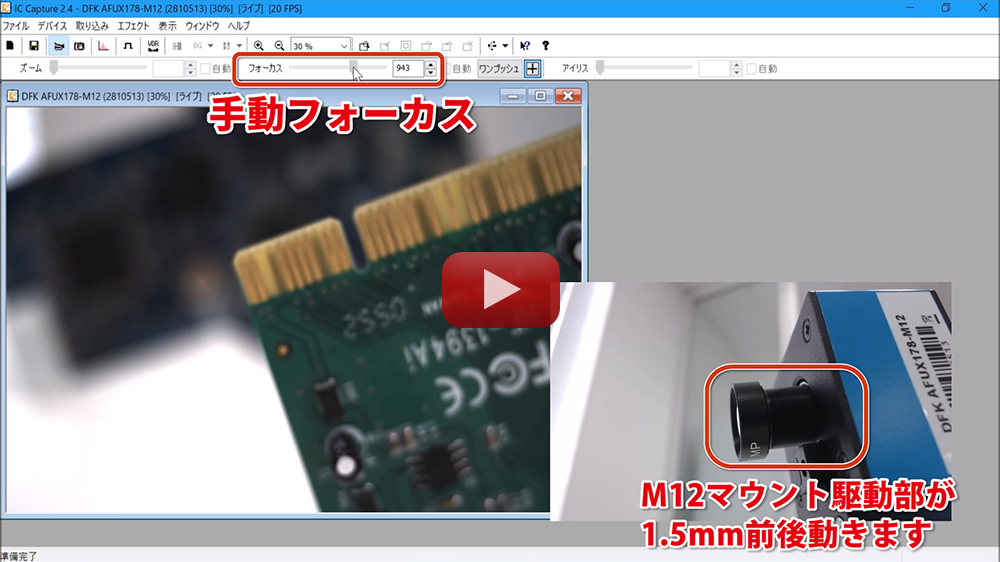

オートフォーカス動画

フォーカスコントロールカメラ・デモ

オートフォーカス動画（DFK72AUC02-F使用）
オートフォーカス画像（DFK72AUC02-F使用）　※それぞれの画像をクリックすると拡大表示されます

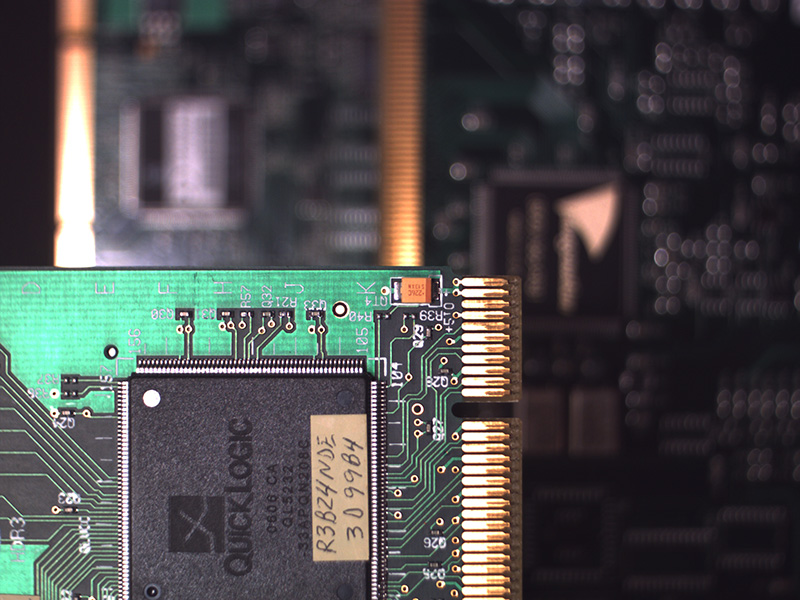

レンズ前面より190mm

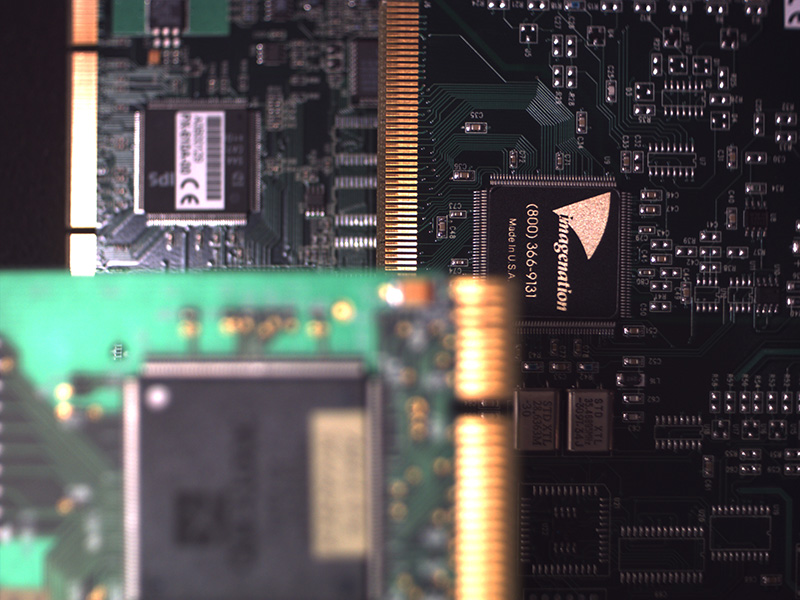

レンズ前面より340mm

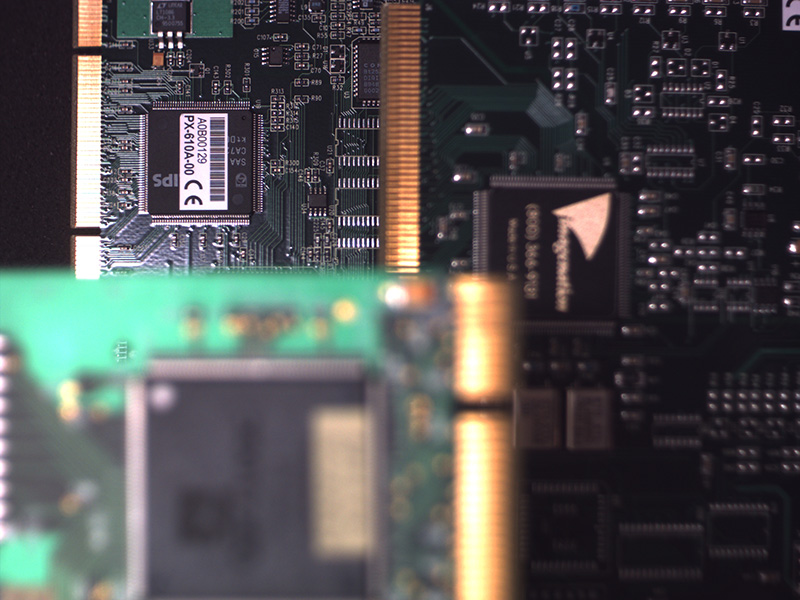

レンズ前面より450mm
オートフォーカスの調整原理

オートフォーカスの調整原理は、M12マウント駆動部をPCから制御することで調整しています。 M12マウント駆動部が1.5mm程度前後に動くのでM12マウントレンズのバックフォーカスを調整することができます。 M12マウント駆動部の1.5mmを1000ピッチで調整ができます。 機能としては「手動フォーカス」と「ワンプッシュフォーカス」の２つがあります。

手動フォーカス

PCからフォーカスパラメータを1000ピッチで調整する事でフォーカスを合わせることができます。例えば、複数種類の高さの異なるワークを上から撮影するとき予めワークの高さが判明していれば、段取替えのタイミングでフォーカスパラメータをカメラに指定する事で異なる高さのワークもピントがあった状態で撮影できます。

ワンプッシュフォーカス

指定のエリアまたは画面全体に対して、PCからのコマンド制御タイミングによって、自動でフォーカスを合わせます。自動でフォーカスを合わせる原理は、「撮影した画像をPCに1枚送信しPC側で画像処理（微分処理）をしてエッジ検出し、微分係数が大きくない（＝ぼけている）場合は修正したフォーカスパラメータをカメラにフィードバックする」という事を、 繰り返すことで調整します。ワンプッシュフォーカスにかかる時間は約１秒から３秒以内です。フォーカス調整の原理上撮影対象物は静止している必要があります。ワンプッシュフォーカスのエリアに異なる作動距離のものが映り込んでいるとうまく調整できません。

小さい撮影対象物にオートフォーカス (単位：mm)
※PCサイトもしくは画面を横にすると表示されます。


レンズ フォーカスが
合う作動距離
（WD）		 視野サイズ

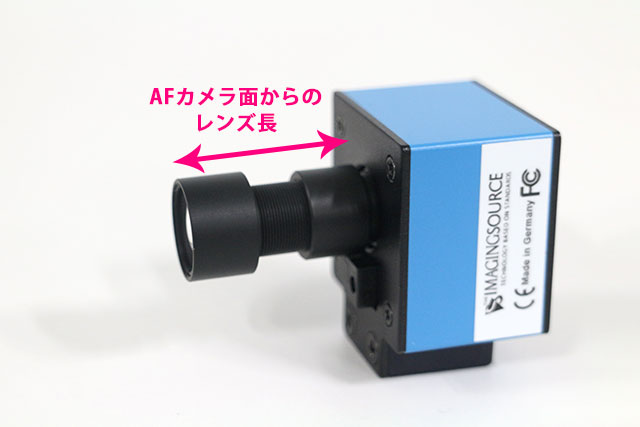

レンズ型番 延長バレル AFカメラ面から
のレンズ長		 DFKAFUP006-M12 DFK/DMK
AFUX178-M12		 DFK/DMK
AFUJ003-M12
VH250D - 20 300 ～ 68.4×51.3 ～ 88.5×58.9 ～ 77.3×55.4 ～
CCD-EXT10 35 50 ～ 51 11.4×8.5
～
11.6×8.7		 14.7×9.8
～
15.0×10.0		 12.9×9.2
～
13.1×9.4
28 105 ～ 125 23.9×17.9
～
28.5×21.4		 30.9×20.6
～
36.8×24.6		 27.0×19.4
～
32.2×23.1
CCD-EXT20 46 40 ～ 41 9.1×6.8
～
9.3×7.0		 11.8×7.9
～
12.1×8.1		 10.3×7.4
～
10.5×7.6
32 55 ～ 60 12.5×9.4
～
13.7×10.3		 16.2×10.8
～
17.7×11.8		 14.2×10.1
～
15.5×11.1
VH500D - 38 1150 ～ 131.2×98.3 ～ 169.5×113.0 ～ 148.1×106.2
CCD-EXT10 50 215 ～ 225 24.5×18.4
～
25.6×19.2		 31.7×21.1
～
33.1×22.1		 27.7×19.8
～
28.9×20.7
43 360 ～ 410 40.1×30.8
～
46.7×35.1		 53.0×35.4
～
60.4×40.3		 46.4×33.2
～
52.8×37.8
CCD-EXT20 61 145 ～ 150 16.5×12.4
～
17.1×12.8		 21.4×14.3
～
22.1×14.7		 18.7×13.4
～
19.3×13.8
47 247 ～ 260 28.2×21.1
～
29.6×22.3		 36.4×24.3
～
38.3×25.6		 31.8×22.9
～
33.5×24.0

The Imaging Source社の産業用カメラは高品質で高性能、導入が容易な事から、様々な用途で使われています。
製造ラインや検査ライン、計測・検査装置、R&D用途や学術研究など幅広いアプリケーションに対応しています。TIS社の産業用カメラを使えば、様々な場面で、省力化、省人化、高精度化、自動化、ローコスト化、その他あらゆる課題の解決が実現します。

ザ・産業用カメラ　ケーススタディ
