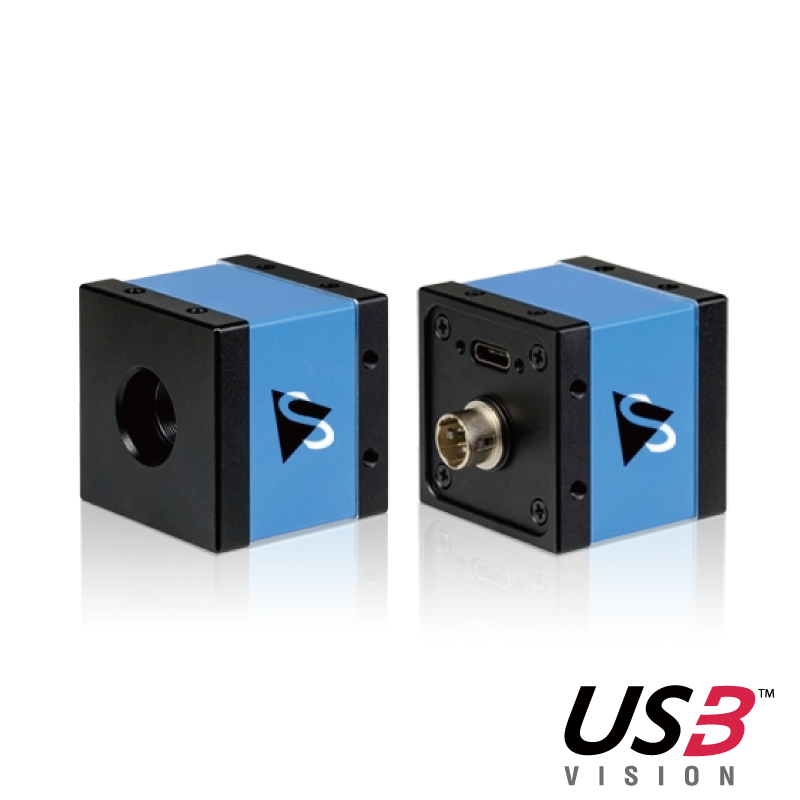

USB3.1 フォーカスコントロールカメラ

製品名

ApC39UR0822-F/ApM39UR0822-F

1/1.8" onsemi CMOS AR0822 搭載
3840×2160 @ 45fps　830万画素　カラー or モノクロ

オートフォーカス機能搭載USB3.1カメラ
イメージングソース　ダウンロードサイトのリンク
point
カタログPDF

The Imaging Source社のAptirisシリーズのApC39UR0822-F/ApM39UR0822-Fはオートフォーカス機能を搭載したUSB3.1カメラです。

高低差のある凹凸対象物や高さの異なる台座に乗った対象物等の様々なフォーカス調整時に付属のビューワソフト"ICCapture"からフォーカス自動調整と手動調整を簡単に行うことができます。1/1.8" onsemi CMOS AR0822を搭載し、解像度3840×2160 @ 45fpsのローリングシャッター方式で動作します。小型軽量の筐体設計で、レンズマウントは電動のM12x0.5マウントに対応しており、オートフォーカスレンズ駆動が可能です。トリガおよびI/O入出力にも対応。
豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。

※レンズは別売りです。

  • 仕様
  • 価格
    商品コード/付属品/注意事項
商品コード（型番） ApC39UR0822-F（カラー） / ApM39UR0822-F（モノクロ）
解像度 3840×2160 @ 45fps　830万画素
階調 ADC 10 bit
ピクセルフォーマット カラー：8-Bit Bayer (GR), 10-Bit Bayer Packed (GR), 16-Bit Bayer (GR)
モノクロ：8-Bit Monochrome, 10-Bit Packed Monochrome, 16-Bit Monochrome
センサ onsemi CMOS AR0822
フォーマット 1/1.8インチ
ピクセルサイズ 2.0μm × 2.0μm
センササイズ H 7.7mm × V 4.3mm（対角：8.8mm）
シャッター方式 ローリングシャッター
シャッター（露光時間） マニュアル or オート（30µs ～ 1s）
ゲイン マニュアル or オート（0 ～ 47.62dB）
オートアイリス制御 非対応
トリガ 対応
I/O 対応
レンズマウント M12x0.5（電動マウント）

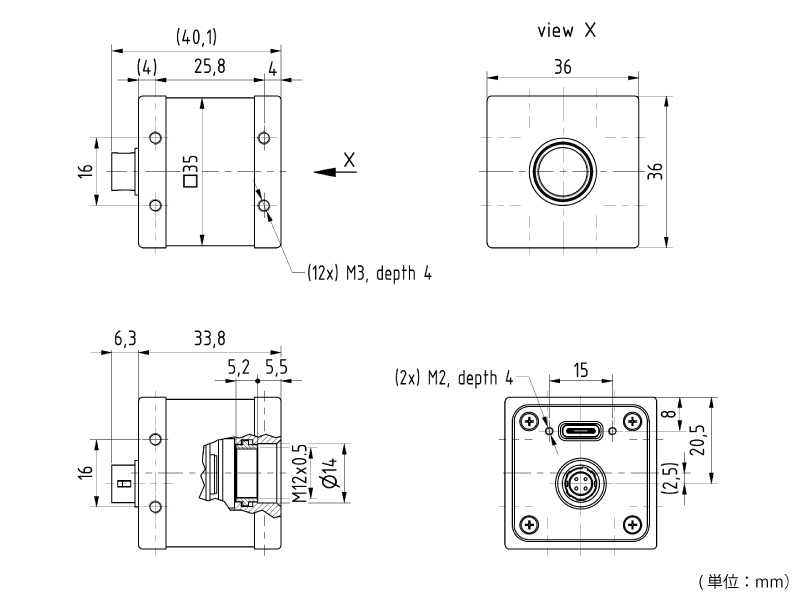

サイズ / 重量 H36mm × W36mm × L33.8mm / 65g （寸法図面 >>）
インターフェース USB3.1 / Power via USB
電源・ 消費電力 USBバスパワー（供給電圧4.75～5.25VDC）・約380ｍA @ 5VDC
使用環境温度 / 湿度 -5℃ ～ ＋45℃　/　20% ～ 80% 結露しないこと
ドライバ WDMベースドライバ
ビューワソフトウェア ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付）
SDK ICImagingControl ソフトウェア開発キット（標準添付）
API ICImagingControl  / DirectX・DirectShow対応 /  その他下記リスト参照
Extension For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro
対応OS Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux
コンプライアンス FCCクラスB、CE対応（ケースモデル）、RoHS

対応ソフトウェア開発環境 & アプリケーションソフトウェア
MVTec Halcon 開発環境/画像取り込み&処理
ActivVision Tools 開発環境/画像取り込み&処理
ナショナルインスツルメンツ LabVIEW 開発環境/画像取り込み&処理
Norpix StreamPix 画像記録ソフトウェア
Cognex Vision Pro 開発環境/画像取り込み&処理
TWAIN TWAIN 画像取り込み
▲タブのトップへ戻る
商品コード（型番） 構成/内容 価格
カメラ ApC39UR0822-F 830万画素 カラー USB3.1 CMOSカメラ
オートフォーカス機能搭載		 お問い合わせ
ApM39UR0822-F 830万画素 モノクロ USB3.1 CMOSカメラ
オートフォーカス機能搭載		 お問い合わせ
ボード ZVA-IOI PCIe USB3.0 Quad Channel 4 Port PCI-Express 2.0（Gen2）x4
USB3.0 4portインターフェイスボード（個別帯域）		 お問い合わせ
通信ケーブル CA-USB31-AC-BLS/1.5 USB3.1Gen1タイプCケーブル 1.5m　ロックコネクタ付 お問い合わせ
CA-USB31-AC-BLS/3 USB3.1Gen1タイプCケーブル3m　ロックコネクタ付 お問い合わせ
CA-USB31-AC-BLS/5 USB3.1Gen1タイプCケーブル5m　ロックコネクタ付 お問い合わせ
CA-USB31-AC-3-L USB3.1Gen1タイプCケーブル 3m L型 お問い合わせ
トリガー
ケーブル		 BUC2/Trig/3 22/42/72/27/37シリーズ　4ピントリガーケーブル 3m　BNCオス お問い合わせ
オプション TBL xxx ミニレンズ お問い合わせ

付属品

※注意事項

  • カメラのレンズとUSBケーブルは別売です。お問い合わせください。
  • ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しております。
  • カメラへの電源はUSBバスパワーで供給します。
  • CMOSセンサはCCDセンサに比べて不良ピクセルが多い場合がございます。ご了承ください。
▲タブのトップへ戻る

リファレンスマニュアル ApC39UR0822-F（英語版）
500万画素 フォーカスコントロールカメラ　カラー		 お問い合わせ
ApM39UR0822-F（英語版）
500万画素 フォーカスコントロールカメラ　モノクロ		 お問い合わせ
フォーカスコントロールカメラ
関連資料		 小さい撮影対象物にオートフォーカス（日本語版） PDF [PDF形式：95KB]
オートフォーカスカメラご確認事項 PDF [PDF形式：313KB]
CADファイル Aptirisシリーズ　CAD図面　STPファイル ZIP [ZIP形式：194KB]
全モデル
共通関連資料		 分光感度グラフ（英語版） PDF [PDF形式：1.4MB]
トリガー＆I/O資料（英語版）
　※22 / 27 / 37 / 42 / 72シリーズ用		 PDF [PDF形式：1MB]
トリガー＆I/O資料（英語版）
　※23 / 33 / 33e / DFKZシリーズ用		 PDF [PDF形式：1.2MB]
寸法図面（英語版）
　※27 / 33 / 33e / 37 / 38シリーズ用		 PDF [PDF形式：0.9MB]
寸法図面（英語版）
※21 / 22 / 23 / 24 / 42 / 72シリーズ、
　　オートフォーカス、電動ズームレンズ内蔵カメラ用		 PDF [PDF形式：1.8MB]
寸法図面（英語版）
　※ボードモデル用		 PDF [PDF形式：436KB]
ホワイトバランス（英語版） PDF [PDF形式：214KB]
外部トリガープロパティ設定 PDF [PDF形式：508KB]
