電動ズームレンズ内蔵 GigEカメラ
シリーズ名
DFKZシリーズ
シリーズ名
DFKZシリーズ
電動ズームレンズ搭載
ソフトウェアからフォーカス・ズーム・アイリスを制御

- 12倍、20倍、30倍電動光学ズームレンズ搭載
- 320万画素~500万画素 カラー、モノクロ
- 複数カメラを使わず1台で用途が完結
- 画角の異なるレンズの付け替えは不要
- 部品の検査や物流、交通監視システムに最適
- PoE対応、マルチカメラ制御システムにも
- 外部トリガーによる撮影タイミング制御
- クローズアップレンズ装着で接写マクロ撮影も可能
- GigEVison準拠、DirectShow対応
- HALCON、LabVIEW、VisionProに対応
- 三脚アダプタ標準付属

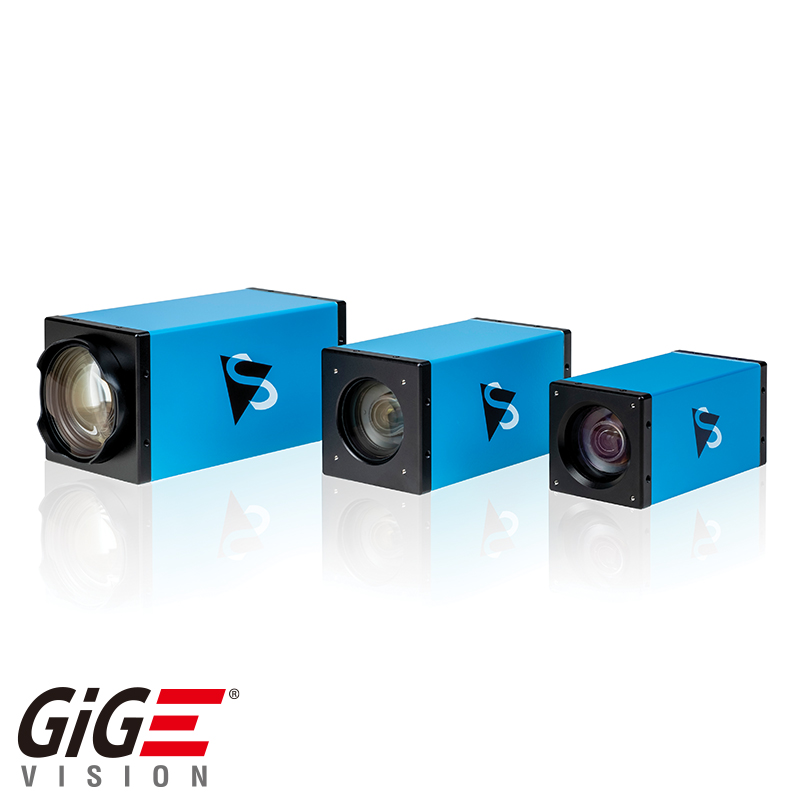

TheImagingSource社の産業用GigEカメラ/DFKZ&DMKZシリーズは、電動ズームレンズを内蔵した電動ズームカメラです。
独自開発のWDMベースドライバが安定したストリーミングを提供し、ビューワソフトウェアICCaptureとドキュメント&サンプルが充実したソフトウェア開発キットICImagingControlが付属されています。これらソフトウェアからレンズ(ズーム、フォーカス、アイリス)とカメラの制御が行えます。電動ズームレンズ、手動ズームレンズとカメラの両方を揃える必要はありません。
※電動ズームレンズが内蔵されています。
ズームカメラ・デモ動画
特徴
1.最至近撮影距離/MOD(Wide)が3cmなので、以下のような距離(写真①)でもフォーカスが合います(写真②)
2.PoEに対応しておりケーブル一本でPCとの接続・電源供給が可能です

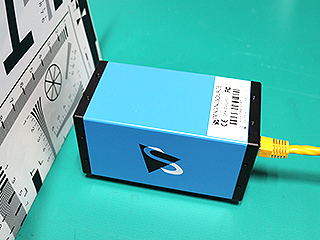

①撮影風景(距離:3cm)

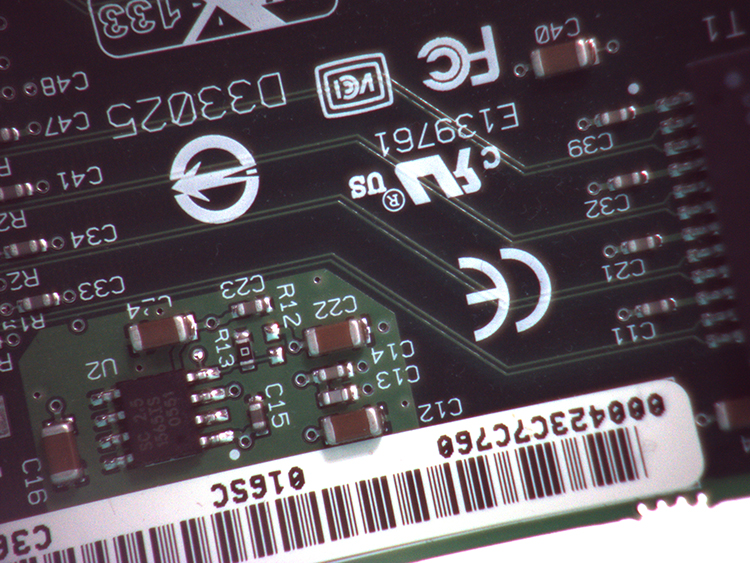

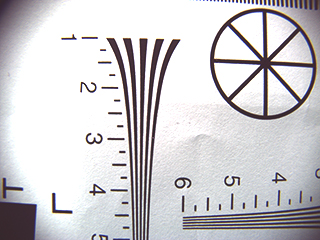

②撮影画像(距離:3cm)

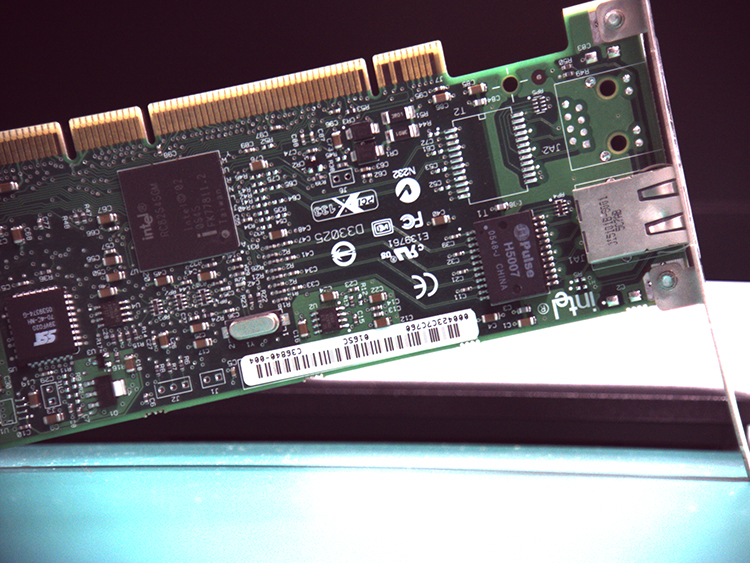

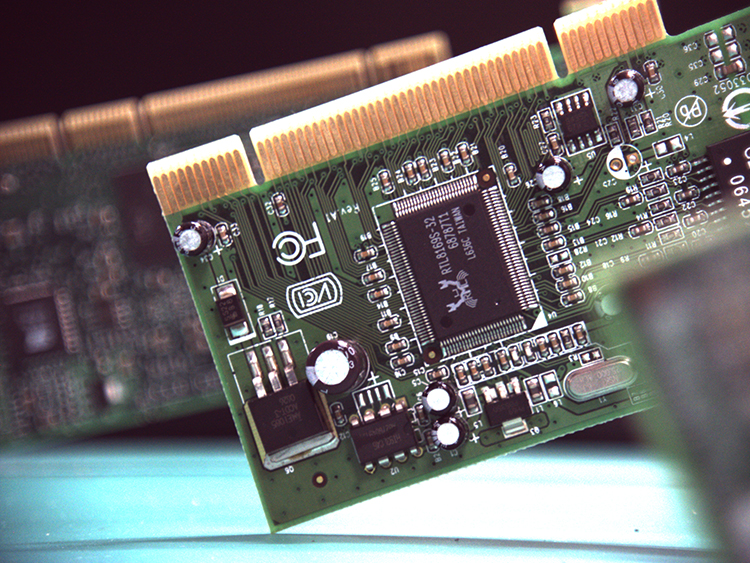

撮影サンプル
※ これらの撮影画像は全て、カメラの設置場所を動かさずに同じ撮影位置から撮影したものです。
※ 画像をクリックすると大きなサイズで表示されます。

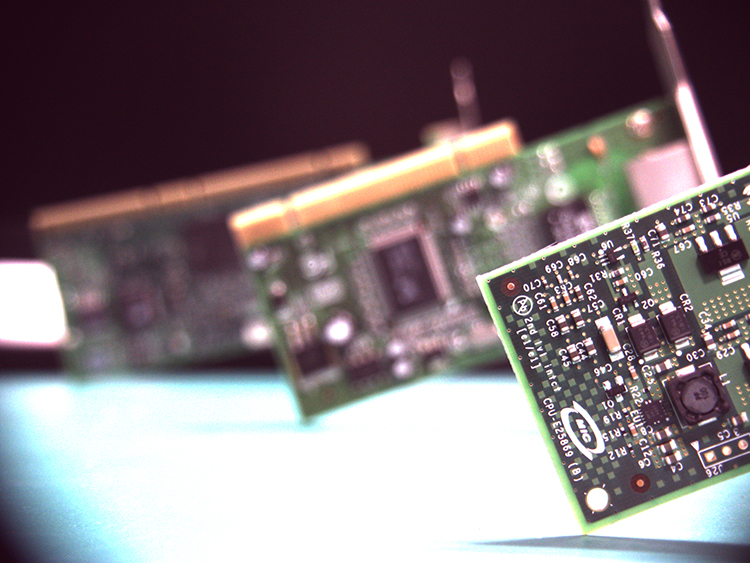

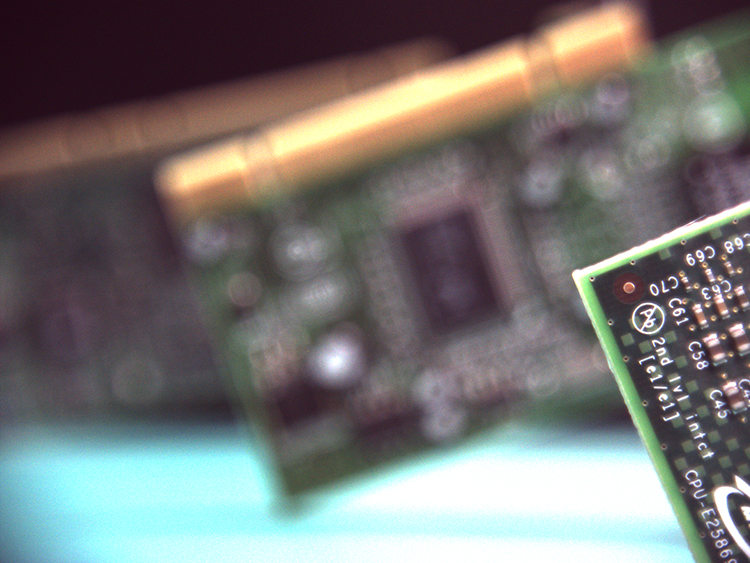

フォーカスのターゲット 20cm ![]() |
![]() Focus |

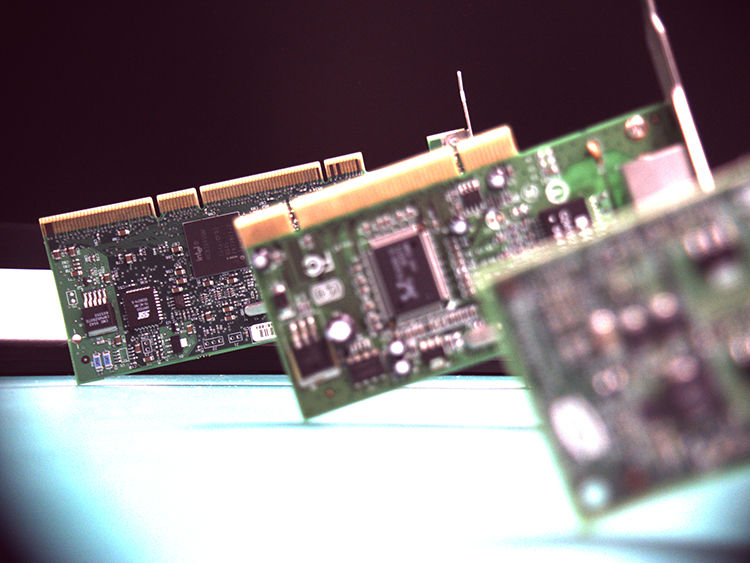

フォーカスのターゲット 40cm ![]() |
![]() Focus |

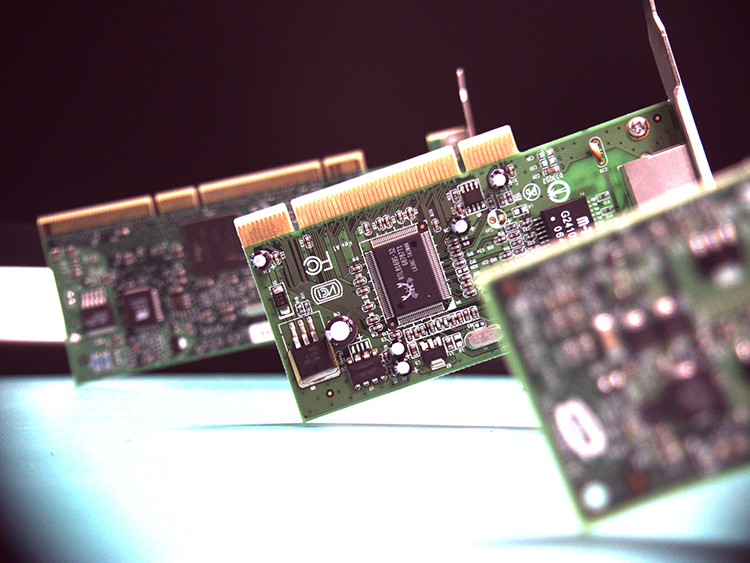

フォーカスのターゲット 60cm ![]() |
![]() ![]() |
![]() ![]() |
![]() ![]() |
||
![]() ![]() |

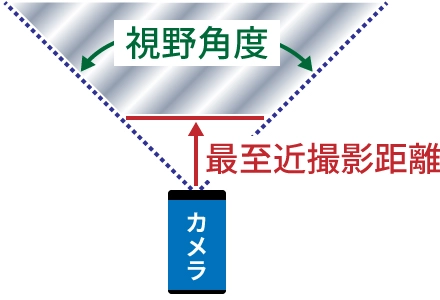

ズームで調整できる視野角度
カラーカメラ | DFKZ12GP031 | DFKZ30GP031 | DFK39GX265-Z20 | DFK39GX548-Z20 | |
---|---|---|---|---|---|
モノクロカメラ | DMKZ12GP031 | DMKZ30GP031 | DMK39GX265-Z20 | DMK39GX548-Z20 | |
搭載レンズ 焦点距離 |
Wide | 4.8mm | 4.3mm | 6.8mm | 6.8mm |
~ | |||||
Tele | 57.6mm | 129mm | 136mm | 136mm | |
画角 (横×縦) |
Wide | 61.4 × 48.0° | 67.1 × 52.9° | 54.9 × 42.6° | 52.5 × 44.84° |
~ | |||||
Tele | 5.7 × 4.3° | 2.5 × 1.9° | 3.0 × 2.2° | 2.8 × 2.4° |
【イメージ図】

※参考値です。光学上の計算値でありハードウェアの保証値ではありません。
ラインナップ
No. | 商品コード(型番) | ズーム | 解像度 | fps | イメージセンサ | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
MP | 解像度 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | ||||
1 | DFKZ12GP031 | カラー | 12倍 | 5MP | 2592 × 1944 | 15 | CMOS | MT9P031 | 1/2.5" | 2.2μm | rolling |
DMKZ12GP031 | モノクロ | ||||||||||
2 | DFK39GX265-Z20 | カラー | 20倍 | 3.1MP | 2048 × 1536 | 36 | Pregius | IMX265 | 1/1.8" | 3.45μm | global |
DMK39GX265-Z20 | モノクロ | ||||||||||
3 | DFK39GX548-Z20 | カラー | 20倍 | 5MP | 2448 × 2048 | 24 | Pregius S | IMX548 | 1/1.8" | 2.74μm | global |
DMK39GX548-Z20 | モノクロ | ||||||||||
4 | DFKZ30GP031 | カラー | 30倍 | 5MP | 2592 × 1944 | 15 | CMOS | MT9P031 | 1/2.5" | 2.2μm | rolling |
DMKZ30GP031 | モノクロ | MT9P031 |
対応ソフトウェア開発環境 & アプリケーションソフトウェア
MVTec | Halcon | 開発環境/画像取り込み&処理 |
---|---|---|
MontiVision | MontiVision | DirectXベースの画像処理開発環境 |
ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
Scorpion Vision | Scorpion Vision | 開発環境/画像取り込み&処理 |
The MathWorks | MATLAB (※Image Acquisition Toolboxが必要) | 行列演算、算術、グラフィックス処理 |
Norpix | StreamPix | 画像記録ソフトウェア |
I/O Industries | Video Savant | 画像記録ソフトウェア |
Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
