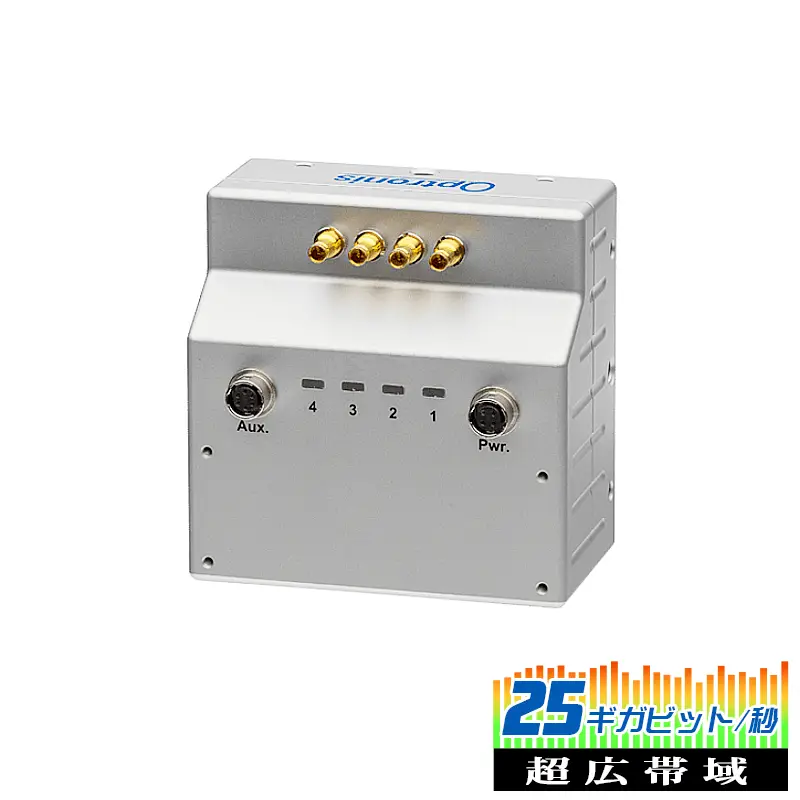

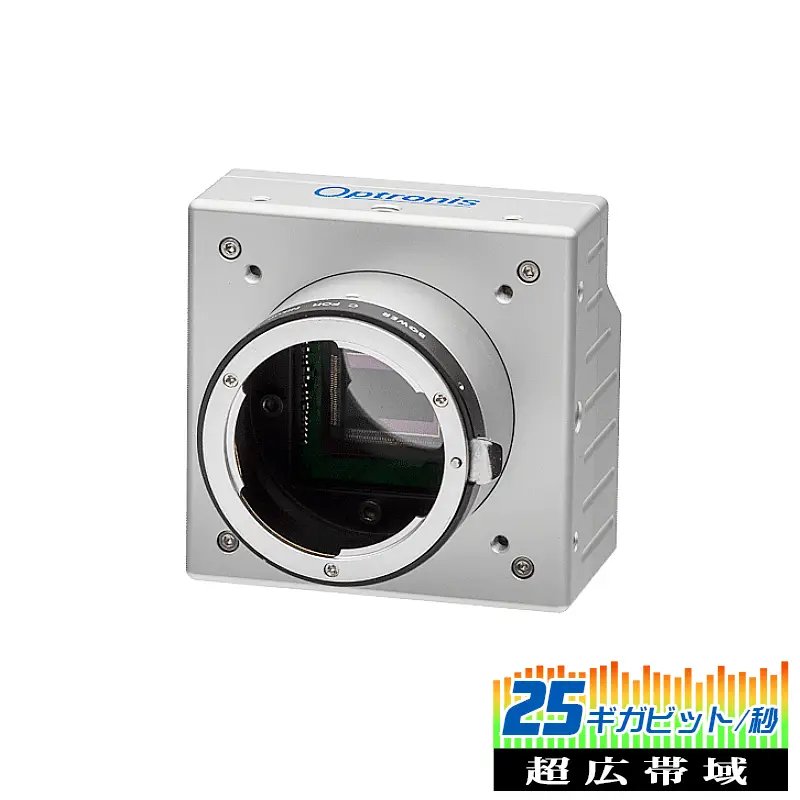

- CP70-1-M-1000/CP70-1-C-1000
CoaXPress出力マシンビジョンカメラ/高解像＋高速
製品名
CP70-1-M-1000/CP70-1-C-1000
製品名
CP70-1-M-1000/CP70-1-C-1000
1280 × 1024 @ 1040fps 高速130万画素 モノクロ or カラー
- 130万画素1280×1024 @ 1040fps
- グローバルシャッターCMOSセンサ搭載
- CoaXPress出力インターフェース
- モノクロ or カラー
- F or Cマウント
- 多彩なトリガー機能対応
Optronis社のCP70-1-x-1000は130万画素1280×1024の解像度で1040fps（フレーム/秒）の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。
センサはCMOSグローバルシャッターで、モノクロ、又はカラーモデルがあります。
インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。レンズマウントはF、又はCマウントから選択いただけます。
高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。
※レンズは別売りです。
| 商品コード（型番） | CP70-1-M-1000（モノクロ）／ CP70-1-C-1000（カラー） |
|---|---|
| CXP Channel Speed | 6.25Gbit/秒 CXP-6 |
| CXP connector | DIN 1.0/2.3 |
| 解像度 | 1280(H) × 1024(V) |
| フレームレート＠解像度 | 1040fps（8bit） |
| シャッター方式 | グローバルシャッター |
| イメージセンサ | Luxima LUX1310 |
| イメージエリア | 8.448mm × 6.758mm |
| ピクセルサイズ | 6.6μm × 6.6μm |
| A/D変換 | 8 / 12ビット |
| 感度 | 9.6V/lux.s（with microlenses） |
| トリガーモード | internal free-run、external CXP |
| 外部トリガー | TTL signal、3.3～5V、10mA、optically isolated |
| レンズマウント | Fマウント、Cマウント、Ｍ42マウント、カスタム - all exchangeable |
| 電源 | Power Over CoaXPress、8.5W |
| 使用環境温度 | 0 ～ ＋40℃ |
| 使用環境湿度 | ＜ 80% relative、non-condensed |
| 重量（without mount） | 400ｇ |
| サイズ（without mount） | 85×85×49ｍｍ |
| コンプライアンス | CE、RoHS、GenICam |
▲タブのトップへ戻る
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 研究、科学
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Ｄスキャンシステム
- ウェハ外観検査装置のメインカメラ
- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
| フレームレート | 解像度 |
|---|---|
| 1,040fps | 1,280 × 1,024 |
| 1,500fps | 1,280 × 720 |
| 4,000fps | 640 × 480 |
| 7,500fps | 256 × 256 |
| 200,000fps | 448 × 4 |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | CP70-1-M-1000 | 130万画素@1040fps / CoaXPress / モノクロ | お問い合わせ |
| CP70-1-C-1000 | 130万画素@1040fps / CoaXPress / カラー | お問い合わせ | |

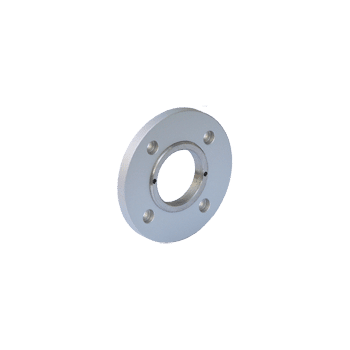

| マウント | CP-CM | CP70/80/90-C-Mountレンズアダプタ | 35,000円 税込 38,500円 |

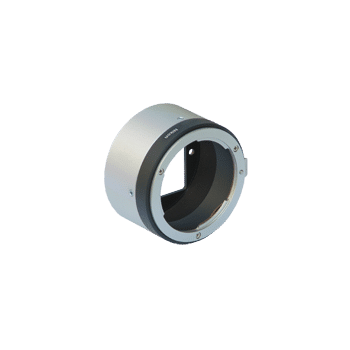

| CP-FM | CP70/80/90-F-Mountレンズアダプタ | 35,000円 税込 38,500円 |
|

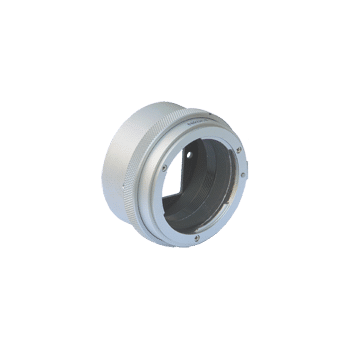

| CP-FMG | CP70/80/90-F-Mountレンズアダプタ NikonGレンズアパーチャー |
65,000円 税込 71,500円 |
|

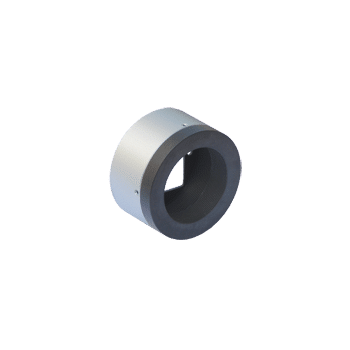

| CP-M42 | CP70/80/90-M42x1レンズアダプタ | 35,000円 税込 38,500円 |
|

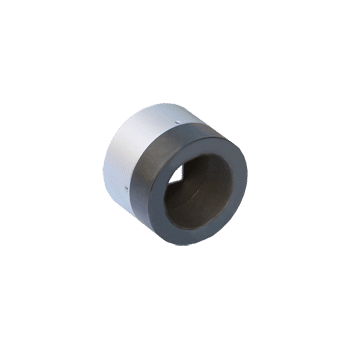

| CP-T2 | CP70/80/90-T2レンズアダプタ | 35,000円 税込 38,500円 |
|
| ケーブル | DIN-DIN-CoaXpressケーブル3m | DINオス-DINオス圧着式 CoaXpressケーブル4本セット（３m） |
20,000円 税込 22,000円 |
| DIN-DIN-CoaXpressケーブル5m | DINオス-DINオス圧着式 CoaXpressケーブル4本セット（５m） |
25,000円 税込 27,500円 |
|
| DIN-DIN-CoaXpressケーブル10m | DINオス-DINオス圧着式 CoaXpressケーブル4本セット（10m） |
35,000円 税込 38,500円 |
|
| DIN-DIN-CoaXpressケーブル15m | DINオス-DINオス圧着式 CoaXpressケーブル4本セット（15m） |
40,000円 税込 44,000円 |
|
| トリガーケーブル | CPH6-PTC | 同期IOケーブル | 20,000円 税込 22,000円 |
| 電源 | CPH4-PSA | CP70/90/Cyclone-電源アダプタ | 20,000円 税込 22,000円 |
| グラバーボード | お問合せ | ー | お問い合わせ |
※注意事項
- レンズマウントは必須です。
- CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
| カタログ | CP70-1-M-1000 / CP70-1-C-1000 130万画素 CoaXPressカメラ |
 [PDF形式：905KB] |
|---|---|---|
| CADファイル | CP70 CAD図面 STPファイル |  [ZIP形式：240KB] |
| CP70 CAD図面 DWFXファイル | [ZIP形式：670KB] |
|
| CPシリーズ CAD図面 | [ZIP形式：6.3MB] |
|
| マニュアル | CP70-1-M-1000 / CP70-1-C-1000 ユーザーズマニュアル | [PDF形式：1.9MB] |
| ファームウェア | CP70-1-M-1000 / CP70-1-C-1000 ファームウェア | [ZIP形式：2MB] |
| CPシリーズ/ Cycloneシリーズ ファームウェアアップデートソフトウェア |
[ZIP形式：5MB] |
|
| 評価用ソフト | TimeViewerx86 (Version 1.4.2, 32 bit) | [ZIP形式：51MB] |
| TimeViewerx64 (Version 1.4.2, 64 bit) | [ZIP形式：50MB] |
