Optronis社について
会社紹介

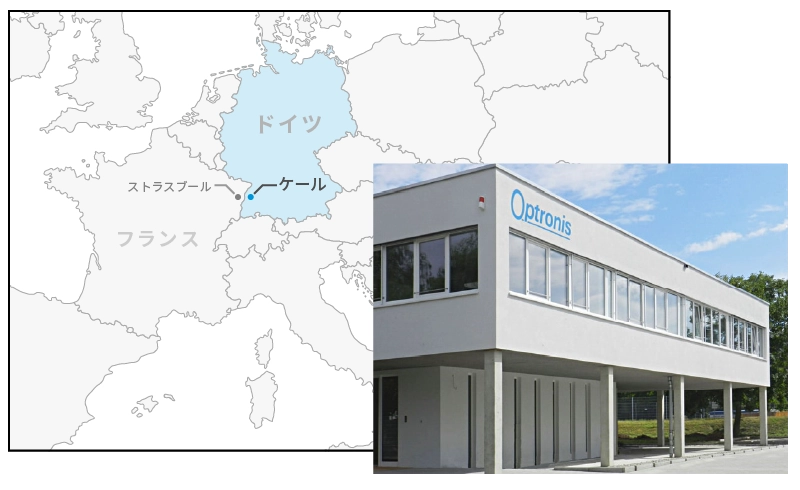

Optronis社は、ドイツ・南西部のケールに本社を置く高速度カメラ専門メーカーです。高速度カメラに関連する高い技術力を有し、設計・製造・組立も同社が行っています。Optronis社は、1986年にフランスで設立されたApplications of Research in Photonics社をルーツとしており、ドイツとの国境沿いのストラスブール（フランス）にあるCNRS（国立科学研究センター）にて開発されたストリークカメラのプロトタイプの工業化を手掛けました。設立当初から一貫して「超高速プロセスの可視化」を目的に製品を開発しています。
Optronis社の高速カメラと特徴 - 高速・小型・安定動作 -
Optronis社の高速度カメラは、高速・小型・安定動作と相反する要素を両立しています。CoaXPressインターフェースを採用しながらも、装置に組込みやすいコンパクトサイズ、コンパクトサイズながらも考慮された放熱設計、リアルタイム出力カメラの高速クロックの連続稼働に耐えうる安定動作を実現しています。Optronis社のカメラは、高速な安定動作が求められる半導体検査装置や、大学や学術研究機関のＲ＆Ｄにも多数採用されています。
優れた放熱設計
Optronis社のCycloneシリーズは、高速・小型・安定動作を実現するために、専用ヒートシンク・空冷FANのオプションも用意しています。小型化に加え、安定動作に大きく寄与する放熱設計を最大限に考慮したカメラ作りをしています。
採用されているCoaXPressインターフェース
Optronis社のカメラに採用されているCoaXPressインターフェースは、CXP-12の12.5Gbpsの帯域を４ch同時に利用することで50Gbpsもの広帯域のデータを送信できます。ケーブルは同軸ケーブルを用いて、高速なデータ通信とカメラへの電源供給を同時に行うことができます。また、高速フレームレートであっても、25mもの長いケーブル長、低CPU負荷、フレーム落ちリスクの低減、デバイスの安定動作に寄与します。
一般的なカメラインターフェースとの比較
| 項目 | USB3.0 | 10GigE | CoaXPress | CoaXPress2.0 | CXPoF |
|---|---|---|---|---|---|
| 帯域 | 5Gbps | 10Gbps | 25Gbps | 50Gbps | 40Gbps |
| コネクタ | USB3 MicroB | RJ45 | DIN | MicroBNC | QSFP＋ |
| ケーブル長 | ～10m | ～100m | ～50m | 25～50m | ~20km |
| フレームグラバー | 不要 | 必要 | 必要 | 必要 | 必要 |
| 高速画像取込 CPU負荷の低さ |
× | △ | ◎ | ◎ | ◎ |
| 高速デバイスの 安定動作 |
× | △ | ◎ | ◎ | ◎ |
| 高速フレームの フレーム落ちリスクの低さ |
× | △ | ◎ | ◎ | ◎ |
採用事例・業界
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 学術研究開発、科学分野
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Ｄスキャンシステム
- ウェハ外観検査装置のメインカメラ
- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
カメララインナップ

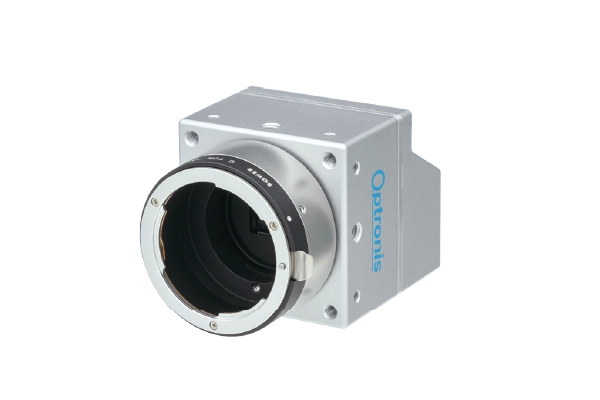

Cycloneシリーズ
- CoaXPress2.0 高速50Gbps
- 12.5Gbps × 4chで安定動作
- 高速、小型、安定動作を両立
- LUXIMA、Gpixelセンサ搭載

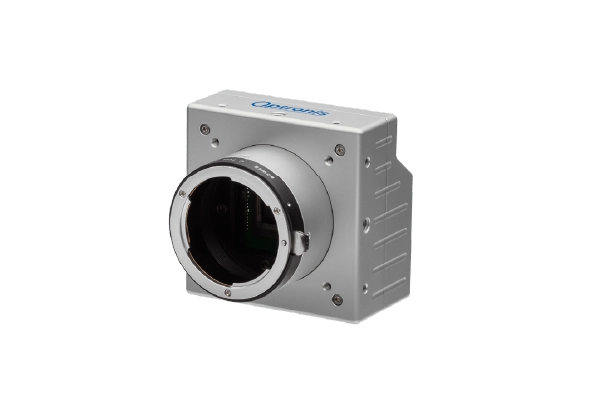

CPシリーズ
- CoaXPress 25Gbps
- 薄型タイプで省スペース
- 高速、小型、安定動作を両立
- LUXIMA、Onsmeiセンサ搭載

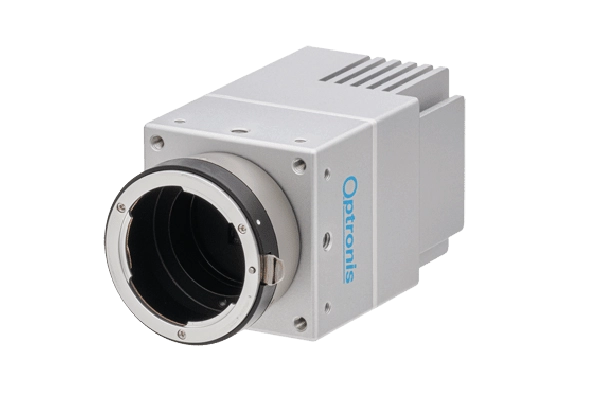

CycloneFiberシリーズ
- CXPoF QSFP+ 40Gbps
- 耐ノイズ性ファイバーケーブル
- 長いケーブル長
- 各種動作検証済FGあり
CyclonePlusシリーズ
近日発売予定
- CoaXPress2.0 高速50Gbps
- フレキシブルマウント
- ローコスト組込デザイン
Sprinterシリーズ
- ポータブル高速録画カメラ
- 内蔵メモリへの録画
- 1900fps 256GB内蔵SSD

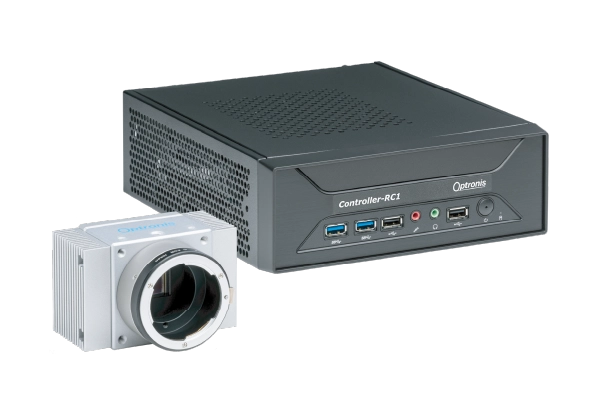

Runnerシリーズ
- PC一体型高速録画システム
- 解析ソフトTimeViewer付属
- Cycloneシリーズカメラ利用可
Optronis社のマシンビジョンカメラ Cyclone/CyclonePlus/CPシリーズは、2D/3D AOIや半導体検査装置において、パフォーマンスを維持しながら高度に標準化された商品群です。EMVA1288、CoaXPress DIN1.0/2.3、GeniCamから、DIN EN60721-3-2の耐衝撃・志納試験に至るまで関連規格に準拠しています。
