CoaXPress出力高解像・高速カメラ

シリーズ名

CPシリーズ

次のマシンビジョンを担うCPシリーズ

CoaXPress 高速高解像度カメラ CoaXPress 高解像度カメラ

point
  • 最大1600万画素
  • 最速200,000fps
  • CameraLink Full Configurationを遥かに凌ぐ転送速度
  • リアルタイム画像処理が可能
  • 100m超のケーブル長で取り回しが簡単(電源供給も可能)

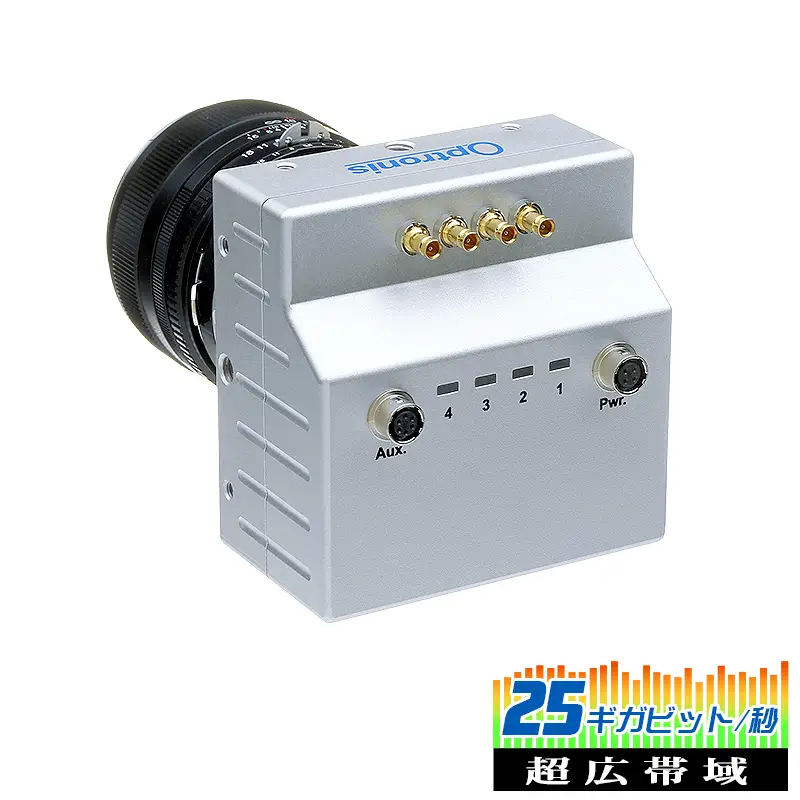

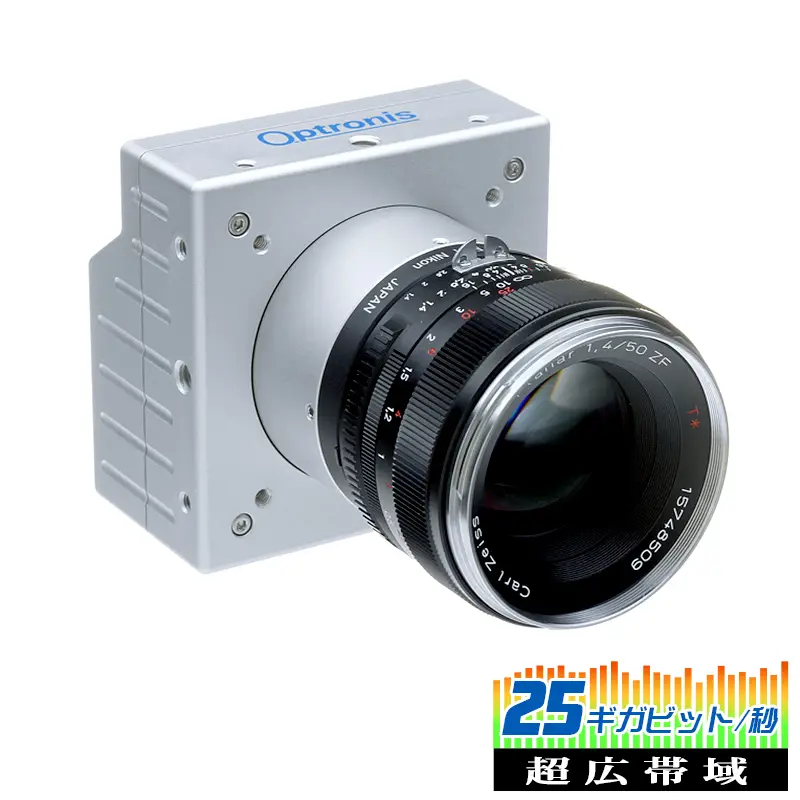

Optronisが開発した高速・高解像度カメラのCPシリーズは、高速広帯域のCoaXPressインターフェイスを採用、最新の各種CMOSセンサを搭載することで様々なマシンビジョン・アプリケーションに対応します。

モノクロ、又はカラーモデルがあり、外部トリガ等 GPI/Oも提供され、各社フレームグラバー・画像入力ボードに対応しております。長年 Optronisが高速度カメラの測定で培った技術と生産ラインで必要な信頼性を兼ね備えた高解像・高速度カメラです。

特に、カメラリンクのフルコンフィグレーションでも補えないようなハイスピード・高画素をリアルタイム処理したい場合はCPシリーズで決まりです。

※レンズは別売りです。

ラインナップ

  商品コード(型番) 解像度 @フレーム/秒 コネクタ イメージセンサ フォーマット
CP70-1HS-M-1900
CP70-1HS-C-1900
1280×860 @ 1981fps DIN Luxima
LUX13HS
モノクロ
カラー
詳細 >>
CP70-1-M-1000
CP70-1-C-1000
1280×1024 @ 1040fps DIN Luxima
LUX1310
モノクロ
カラー
詳細 >>
CP70-2-M-1000
CP70-2-C-1000
1920×1080 @ 1087fps DIN Luxima
LUX19HS
モノクロ
カラー
詳細 >>
CP90-3-M-540
CP90-3-C-540
1696×1710 @ 540fps DIN On Semi
Lupa 3000
モノクロ
カラー
詳細 >>
CP80-3-M-540
CP80-3-C-540
1696×1710 @ 540fps BNC On Semi
Lupa 3000
モノクロ
カラー
詳細 >>
CP90-4-M-500
CP90-4-C-500
2304×1720 @ 500fps DIN Alexma
AM41
モノクロ
カラー
詳細 >>
CP80-4-M-500
CP80-4-C-500
2304×1720 @ 500fps BNC Alexma
AM41
モノクロ
カラー
詳細 >>
CP70-12-M-188
CP70-12-C-188
4096×3072 @ 188fps DIN ams
CMV12000
モノクロ
カラー
詳細 >>
CP70-16-M-148
CP70-16-C-148
4672×3416 @ 148fps DIN Luxima
LUX160
モノクロ
カラー
詳細 >>

主要用途

鉄道線路の検査

  • 2次元&3次元画素切り出し
  • FPD/PCB/SPI検査
  • 表面形状&計測
  • 3次元レーザー三角測量
  • ロボットビジョン
  • チップ製造(フロントエンド、バックエンド)
  • 研究、科学
  • ソーラパネル向けのガラス検査装置メインカメラ
  • ガラス瓶の検査装置のメインカメラ
  • 生体の3Dスキャンシステム
  • ウエハー外観検査装置のメインカメラ
  • 鉄道線路の走行時の自動検査システム
  • LED検査装置のメインカメラ
  • チップマウンター組込みのメインカメラ
  • 産業用ロボットアーム取り付けのメインカメラ
  • 外観検査用ロボットアームのメインカメラ
