サーモグラフィUSB2.0カメラ オプション製品

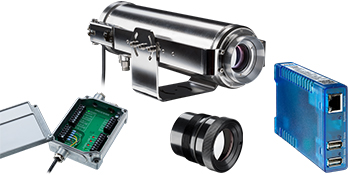

Optris社のオプション製品紹介

Optris社は同社のサーモグラフィUSB2.0カメラを様々な用途、環境でお使いいただけるよう、サーモグラフィカメラだけでなく、長いUSBケーブルや冷却ジャケットなどのオプション製品を提供しています。

詳細は下記の製品名をクリックしてご参照ください。

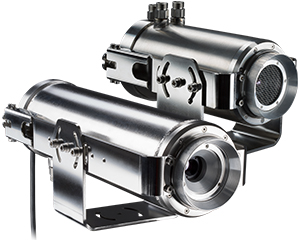

PIシリーズ用冷却ジャケット

温度の高い環境で使われる場合に、サーモカメラの冷却に使用するためのジャケットです。
冷却ジャケットはカメラのみを入れるタイプと、他のオプション機器もまとめて入れるタイプの2種類があります。
冷却ジャケットの外からフォーカスを調整するためのフォーカスユニットは、レンズに合ったものを利用する必要があります。レンズ保護用にフォーカスユニットにGeの窓を入れることも可能です(O90レンズを除く)。
またレンズの前にエアーを流し、粉塵などからエアーを保護するためのエアパージユニットも提供可能です。冷却ジャケット接続用に加工を施した耐熱USBケーブル/耐熱LANケーブルが必要です。


冷却ジャケット組立完成図

LAN変換器、アナログ入出力ボード
サーモカメラ、フォーカスユニット
を組み込んだ内部パーツ

Ge窓を組み込んだフォーカスユニット
※Ge窓など窓材はフォーカスユニットには含まれず別売りです。

【仕様】

環境対応規格 IP65
対応雰囲気温度 最大315℃(※ケーブルは250℃まで)
寸法 217×166×182mm / 426×166×182mm
重量 5.7kg / 7.8kg
エアー流入口 G1/4” Internal thread G3/8” External thread
冷却水流入口 G1/4” Internal thread G3/8” External thread

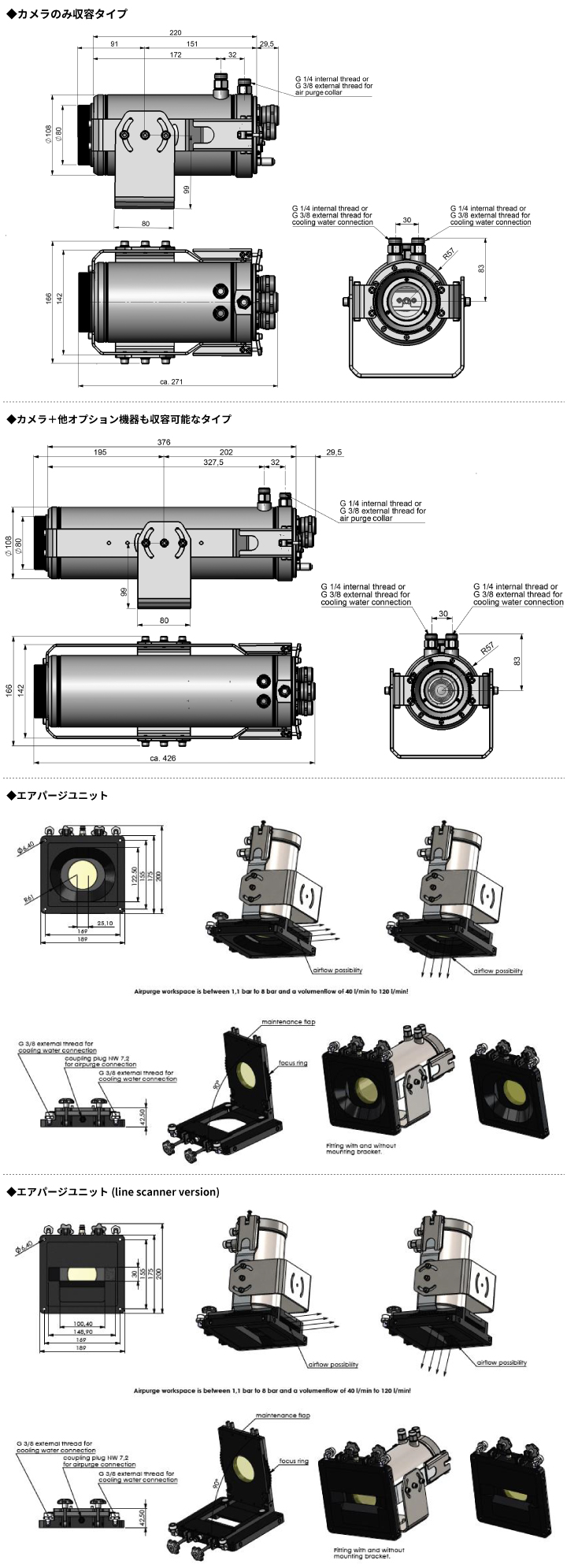

【寸法図】

産業用PIF

【組み込み可能な他のオプション】

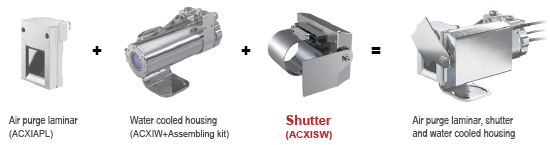

Xi用冷却ジャケット・エアパージユニット

温度の高い環境で使われる場合のXiシリーズ用の冷却ジャケットです。
PIシリーズ用と異なり、内部に組み込めるのはサーモカメラのみですが、小型な作りになっています。本ジャケット用のエアパージユニットと一緒に利用することが推奨されています。
冷却ジャケット接続用の加工を施した耐熱USBケーブル、耐熱LANケーブル(Xi80/Xi410)を利用する必要があります。
エアパージユニットは冷却ジャケットなしでも利用できますが、これらオプション品の取り付けには取り付け用のオプション製品があり、組み合わせによって必要なオプションが変わります。

組合せ/
オプション品型番
Xi80 Xi400/Xi410
エアパージ
Xi80

水冷ジャケット
Xi400/Xi410

水冷ジャケット
Xi80
エアパージ
水冷ジャケット
Xi400/Xi410
エアパージ
水冷ジャケット
CG4オプション
耐熱USB/LAN
ケーブル
ACXIAPL/ACXIMTAPL
ACXIAPLAB
ACXIMW
ACXI80MWAK1
ACXI80MWAK2
ACXI400MWAK1
ACXI400MWAK2
産業用PIF

【他のオプション】

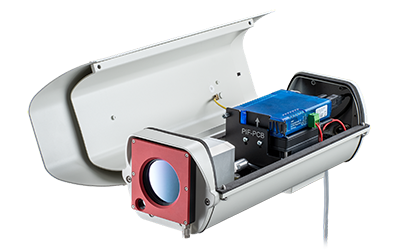

屋外用ハウジング

屋外での使用のために設計されたヒーター内蔵の保護用ハウジングです。
周辺温度が15℃を下回ると自動でヒーターが動作し、ハウジング内部の温度が氷点下にならないようにします。

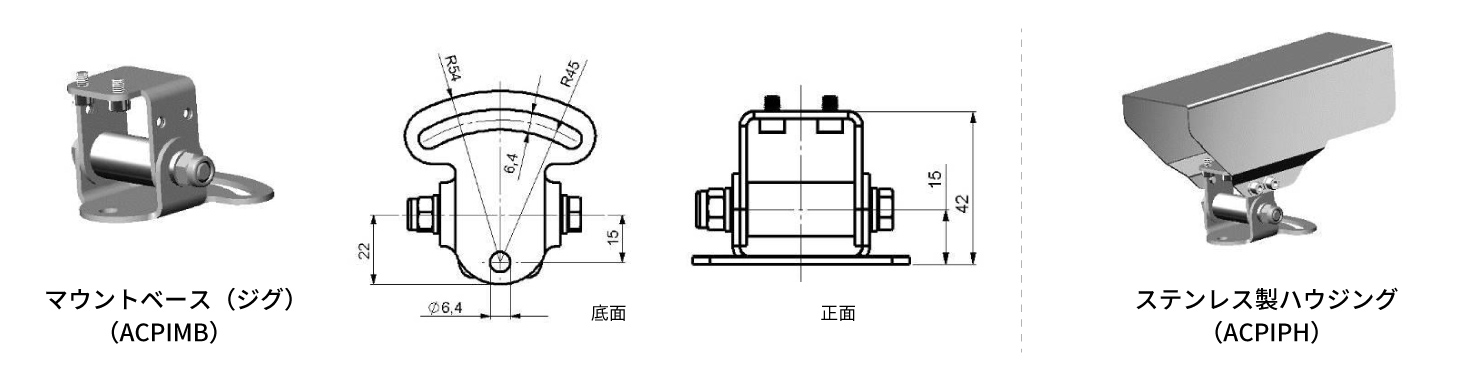

可視カメラを内蔵するオプションもあり、熱画像と可視画像を同時に表示することができます。また内部に産業用PIF基板やUSB Serverを組込可能です。オプションのGe窓を取り付けてエアパージにも対応。壁面取付用のオプション治具で設置が容易になります。
PIシリーズ、Xiシリーズどちらのシリーズ用にも提供されています。

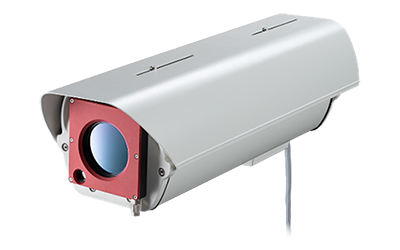

可視カメラ付き

可視カメラ付き

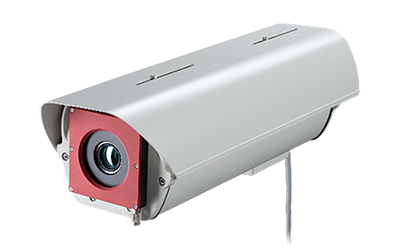

通常モデル窓材あり

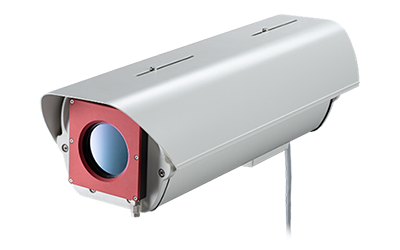

通常モデル窓材なし

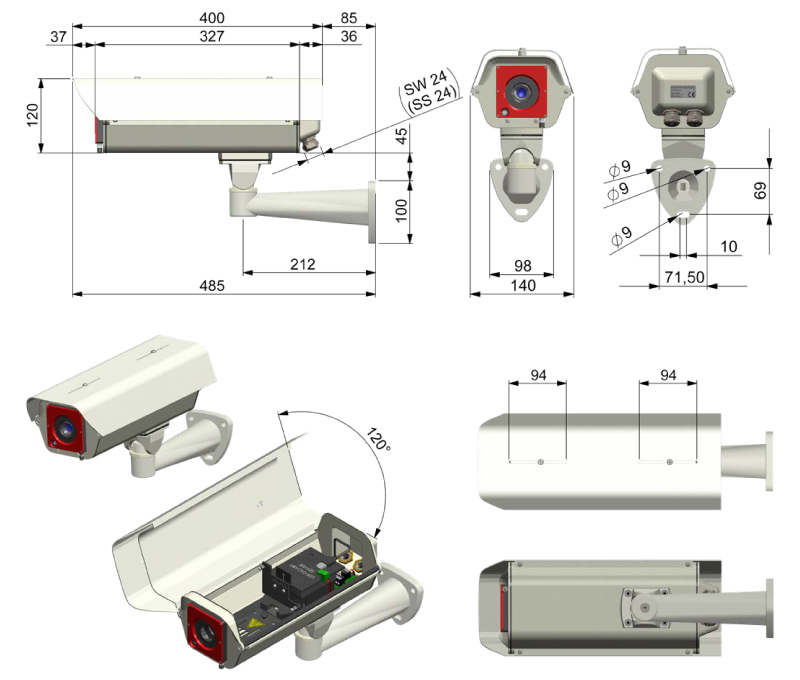

【寸法図】

産業用PIF

【組み込み可能な他のオプション】

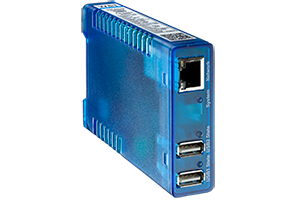

USB Server(LAN変換器)

Optris社のサーモグラフィカメラは通常USBでPCと接続しますが、カメラをPCから離れた場所に設置する場合に信号をLANに変換するUSB Serverをお使いいただけます。
LANに変換することで100m以上カメラとPCが離れていてもコントロール可能です。
使用には電源入力(24V DCまたはPoE)が必要です。

型番:ACPIUSBSGB
動作環境温度:0~50℃

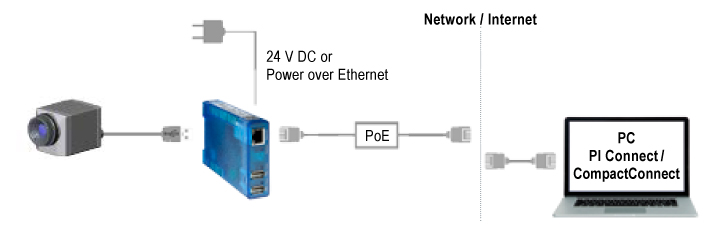

【接続イメージ】

産業用PIF

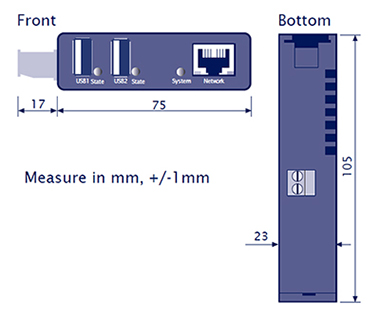

【寸法図】

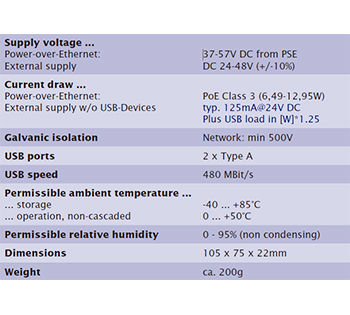

スペック表寸法図面

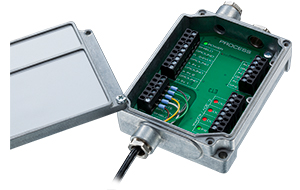

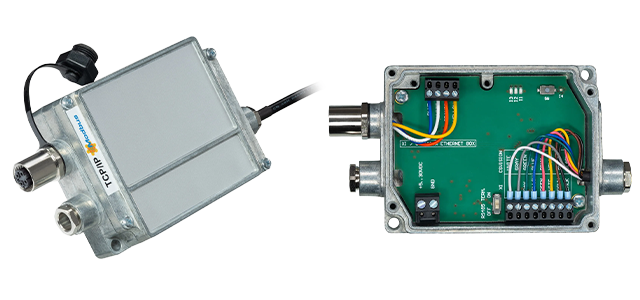

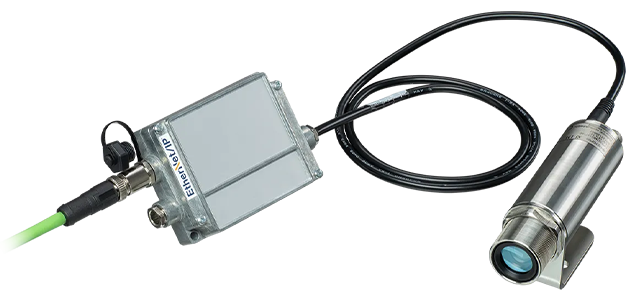

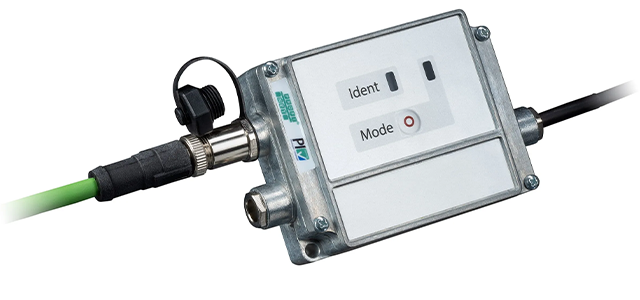

産業用PIF/Stackable PIF(アナログ入出力ボード)

Optris社のサーモグラフィカメラにはアラーム出力やトリガー入力のためのピンが実装されています。
サーモグラフィカメラに標準で付属しているPIFケーブルでは入力と出力のラインは1つずつですが、オプションで提供されている産業用PIFを利用すると入力と出力のライン数がそれぞれ複数になり、より複雑な制御、情報の取得が可能となります。PIFの使用には外部電源入力が必要です。
Xi80シリーズ用のPIF(Stackable PIF)は最大3つまで1つのカメラから接続、制御が可能です。その他モデルは制御できるPIFの数は1つです。

【製品型番例】

PIシリーズXi400シリーズ
 ACPIPIFMACB5H:産業用PIFケーブル 5m(耐高温5m)
 ACCJAPIPIFMA:冷却ジャケット組み込み用ボード版産業用PIF
 ACCJAPIFCB20H:ACCJAPIPIFMA用ケーブル20m
Xi80シリーズ
 ACXIPIFCB5:Xi80用PIFケーブル 5m
 ACXIPIFCB5H:Xi80用PIFケーブル 5m 耐高温
 ACXIPIFX:ケーブルなしXi80用PIF

※耐熱処理はケーブル部分のみです。ボード部分は動作環境温度0~50℃です。ケーブルはその他の長さもありますのでお問い合わせください。


【産業用PIFでできること】

・入力側
 トリガーによる画像取得、録画、ラインスキャンの開始
 リファレンスとなる温度の入力
 FLAGコントロール
 放射率の入力 など
・出力側
 アラーム出力
 指定エリアの温度出力
 カメラ内部温度の出力
 FLAGの状態出力 など

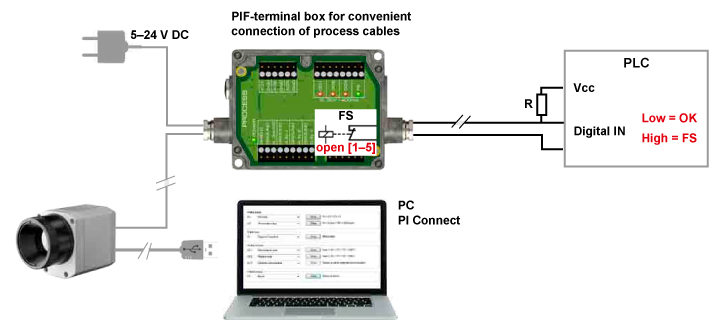

【接続例:PIシリーズ、Xi400シリーズ】

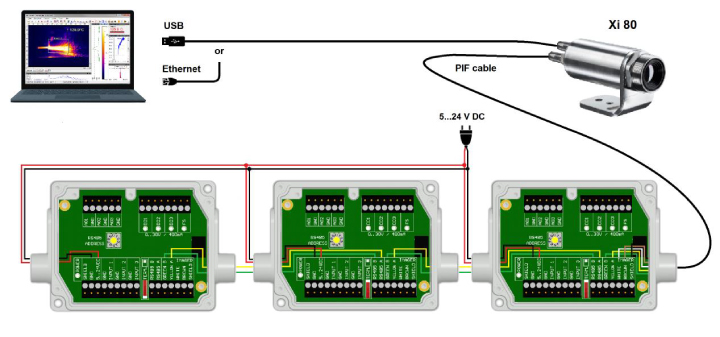

【接続例:Xi80シリーズ】

オプションケーブル:PIシリーズ、Xi400シリーズ

Optris社のサーモグラフィカメラはUSB2.0接続ですが、同社では20mまでの長さのUSB2.0ケーブルを提供しています。カメラとPCが多少離れていても問題なく接続が可能です。
20m以上距離がある場合はLAN変換器を利用する必要があります。
耐熱のケーブルは180℃まで対応と250℃まで対応の2種類があります。

  商品コード(型番) 構成内容
常温用ケーブル ACPIUSB5PCB5 5m
ACPIUSB5PCB10 10m
ACPIUSB5PCB20 20m
250℃まで対応の耐熱ケーブル ACPIUSB5PCB5H2 250℃対応、5m
ACPIUSB5PCB10H2 250℃対応、10m
USB Server組込用
冷却ジャケット用
イーサネットケーブル
ACCJAETCB10H イーサネットケーブル 10m 耐高温(180℃) 冷却ジャケット用加工付き
ACCJAETCB10H2 イーサネットケーブル 10m 耐高温(250℃) 冷却ジャケット用加工付き
ACCJAETCB20H イーサネットケーブル 20m 耐高温(180℃) 冷却ジャケット用加工付き

オプションUSB/LANケーブル:Xi80/Xi410シリーズ

Xi80シリーズ/Xi410シリーズは他のモデルと同様、オプションのUSBケーブルが提供されており、またXi80/Xi410シリーズから直接LANに接続するためのケーブルも提供されています。

  商品コード(型番) 構成内容
USBケーブル ACXIUSBCB3 Xi80/Xi410用USBケーブル 3m
ACXIUSBCB5 Xi80/Xi410用USBケーブル 5m
耐熱USBケーブル ACXIUSBCB5H2 Xi80用/Xi410耐熱USBケーブル 5m
  商品コード(型番) 接続図
イーサネットケーブル 5m ACXIETCB5 IOケーブルもしくはPIFケーブル経由でXi80に給電
10m ACXIETCB10
20m ACXIETCB20
耐熱180℃
イーサネットケーブル
5m ACXIETCB5H
10m ACXIETCB10H
耐熱250℃
イーサネットケーブル
5m ACXIETCB5H2
10m ACXIETCB10H2
POEアダプタ付き
イーサネットケーブル
1m ACXIETPOECB1
PoE対応機器からXi80に給電
5m ACXIETPOECB5
10m ACXIETPOECB10
耐熱180℃
POEアダプタ付き
イーサネットケーブル
5m ACXIETPOECB5H
10m ACXIETPOECB10H
耐熱250℃
POEアダプタ付き
イーサネットケーブル
5m ACXIETPOECB5H2
10m ACXIETPOECB10H2

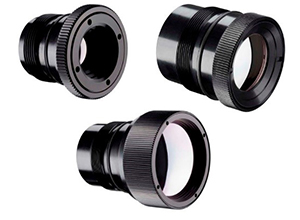

追加レンズ

各シリーズの追加固定焦点レンズ

レンズは固定焦点レンズですが、用途によっては様々な焦点距離のレンズが必要になることがあります。そういった用途のためレンズ単体の販売も行っております。
Optris社の温度較正はセンサーとレンズのセットで行われるため、サーモグラフィカメラ購入後にレンズを追加で購入する際は温度較正のためOptris社にサーモグラフィカメラを返送し、温度較正をする必要があります。
新規にサーモグラフィカメラを購入する際に追加のレンズもご注文いただくと手間と費用が抑えられます。

PI400i
PI450i

用追加レンズ
型番 視野 焦点距離
ACPI4XXIO18 18×14° f=20mm
ACPI4XXIO29 29×22° f=12.7mm
ACPI4XXIO53 53×38° f=7.7mm
ACPI4XXIO80 80×54° f=5.7mm
PI640
用追加レンズ
型番 視野 焦点距離
ACPI640O15 15×11° f=41.5mm
ACPI640O33 33×25° f=18.4mm
ACPI640O60 60×45° f=10.5mm
ACPI640O90 90×64° f=7.33mm
PI1M
用追加レンズ
型番 視野 焦点距離
ACPI1MOF16 39×25° f=16mm
ACPI1MOF25 26×16° f=25mm
ACPI1MOF50 13×8° f=25mm
ACPI1MOF75 9×5° f=25mm

リファレンス用黒体炉

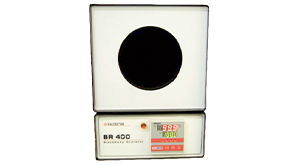

【校正用黒体炉 BR400】
製品詳細はこちら

Optris社の黒体炉BR400は+5℃~400℃の範囲で動作するリファレンス用の熱源です。
ご使用の赤外線測定器の正確さを確認できます。

温度範囲:+5~400℃
温度分解能:0.1℃
口径:128mm
寸法:325×230×230mm
