カメラ PI1M/PI05M/PI08Mシリーズ

高温測定用・レーザー加工観察用
サーモグラフィUSB2.0カメラ
低価格・小型・高速・高温・近赤外・高解像度・多機能

  • 小型近赤外線サーモグラフィカメラ
  • 非接触で二次元の温度測定(450℃~2450℃)
  • レンズ・ソフト込み驚きの低価格
  • USBケーブル1本でパソコンと接続
  • IP67、耐振動、耐衝撃ケース
  • 多機能撮影ソフト(日本語対応)、組み込み用DLL付属
  • レーザー加工の温度測定にも対応
  • ガラス越しの温度測定が可能

Optris社のサーモグラフィPI1M/PI05M/PI08Mシリーズは、CMOSセンサーを利用した高温測定用サーモカメラです。

0.85~1.1μm、0.78~0.82μm、0.5~0.54μmの波長を使用することで、ガラス越しの測定も可能になり、2450℃までの高温測定に対応しました。450~1800℃/575~1900℃/900℃~2450℃と幅の広いレンジで温度測定が可能で、最速1kHzでの撮影が可能なほか、PI1Mはレンズの選択肢も多く様々な現場に対応可能です。またレーザー加工の温度観察用にフィルターを付けたモデルもあります。

日本語対応した付属の多機能ビューワソフトでアラーム出力など簡単に設定できるほか、小型でSDKも付属しており、装置組み込みにも活用いただけます。

さらに多様な設置環境に対応できるようIP67を取得し耐振動・衝撃設計となっております。

サーモカメラ
シリーズ名
解像度@
フレームレート
(px@Hz)
センサー 測定
波長域
(μm)
測定
温度レンジ
(℃)
レンズ
視野
(°)
寸法(mm)
重量(g)
27Hz 32/80Hz 1kHz
764×480@32
382×288@80(27)
72×56@1k
モード切り替え式
CMOS 0.85

1.1
450/525

1800
500/575

1800
600/675

1800
9×5°
13×8°
26×16°
39×25°
46×56×90
320
0.50

0.54
900

2450
950

2450
1100

2450
26×16°
0.78

0.82
575

1900
625

1900
750

1900
カメラ仕様詳細
シリーズ名 PI1M PI05M PI08M
対応レーザー波長 1064nm(オプション) >560nm >850nm
解像度
@フレームレート
764×480@32Hz、382×288@80Hz(27Hz)、72×56@1kHz
モード切り替え式
センサー CMOS
測定波長域 0.85 ~ 1.1 μm 0.50 ~ 0.54 μm 0.78 ~ 0.82 μm
測定温度レンジ 使用レンズ・モードによって異なります。
使用レンズ
/モード
OF16
OF25
OF50
OF75
OF25 OF25
27Hzモード 450~1800℃ 525~1800℃ 900~2450℃ 575~1900℃
32Hzモード 500~1800℃ 575~1800℃ 950~2450℃ 625~1900℃
80Hzモード
1kHzモード 600~1800℃ 675~1800℃ 1100~2450℃ 750~1900℃
感度(NETD) <1K(700℃)
<2K(1000℃)
<2K(1400℃)
<2.5K(1400℃,1kHz)
<2K(1000℃)
<4K(1000℃)
測定精度 ±2%(被写体温度<1500℃の場合) ±1.5% ±1%<1800℃
±1.5%<1500℃
レンズ
(FOV)
  OF16 OF25 OF50 OF75
764 × 480 39°× 25° 26°× 16° 13°× 8° 9°× 5°
382 × 288 20°× 15° 13°× 10° 7°× 5° 4°× 3°
インタフェイス USB2.0
ソフトウェア キャプチャーソフトウェア & 組み込み開発用DLL
OS Windows10
GPI/O アナログ入出力、デジタル入力
使用環境温度 5 ~ 50℃
保存環境温度 -40 ~ 70℃
使用環境湿度 20 ~ 80%結露しないこと
環境使用規格 IP67対応(NEMA4)
耐衝撃・振動 IEC 60068-2-27(25g and 50g)
IEC 60068-2-6(sinus-shaped)/ IEC 60068-2-64(broadband noise)
三脚マウント 1/4 - 20UNC
電源 USBバスパワー供給
寸法 46 × 56 × 89~129mm(レンズによる)
重量 320g

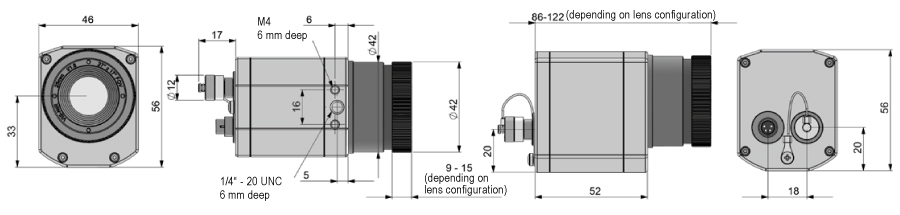

寸法図

レンズ仕様

PIシリーズにはレンズが1本付属します。
下記の表からご用途に合ったレンズを選択いただけます。レンズはカメラと一対で較正を行い精度を高めてから出荷されます。
レンズを追加で購入される場合は較正のためにカメラをお預かりする必要がございます。

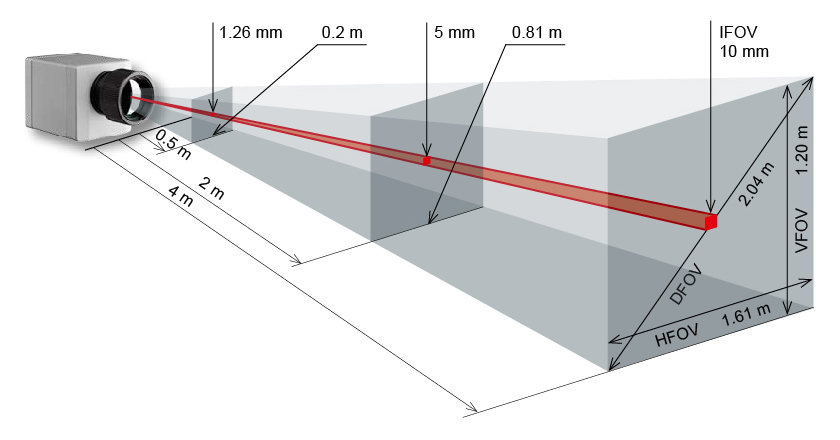

HFOV:水平視野
VFOV:垂直視野
DFOV:対角視野
IFOV:1画素分の視野
MFOV:推奨最小ピクセル(3×3)視野
    正しい温度を測定するには3×3ピクセル以上の大きさで対象物が撮影される必要があります。


※PCサイトもしくは画面を横にするとレンズ表が表示されます。
PI1Mシリーズ
  焦点
距離
最短
測定距離
視野角 被写体までの距離と視野
  距離(m) 0.1 0.2 0.3 0.5 1 2 4 6 10 30 100
OF16
16mm 0.2m 水平 39° HFOV(m)   0.14 0.21 0.36 0.72 1.43 2.87 4.30 7.16 21.49 71.64
垂直 25° VFOV(m)   0.09 0.14 0.23 0.45 0.90 1.80 2.70 4.5 13.50 45.01
対角 46° DFOV(m)   0.17 0.25 0.42 0.85 1.69 3.38 5.08 8.46 25.38 84.61
0.94 mrad IFOV(mm)   0.19 0.28 0.47 0.94 1.88 3.77 5.65 9.42 28.27 94.25
OF25 25mm 0.5m 水平 26° HFOV(m) 0.05 0.09 0.14 0.23 0.46 0.92 1.83 2.75 4.58 13.75 45.85
垂直 16° VFOV(m) 0.03 0.06 0.09 0.14 0.29 0.58 1.15 1.73 2.88 8.64 28.81
対角 30° DFOV(m) 0.05 0.11 0.16 0.27 0.54 1.08 2.17 3.25 5.41 16.24 54.15
0.60 mrad IFOV(mm) 0.06 0.12 0.18 0.30 0.59 1.19 2.37 3.56 5.93 17.8 59.34
OF50 50mm 1.5m 水平 13° HFOV(m)     0.07 0.11 0.23 0.46 0.92 1.38 2.29 6.88 22.93
垂直 8° VFOV(m)     0.04 0.07 0.14 0.29 0.58 0.86 1.44 4.32 14.40
対角 15° DFOV(m)     0.08 0.14 0.27 0.54 1.08 1.62 2.71 8.12 27.07
0.30 mrad IFOV(mm)     0.09 0.15 0.30 0.59 1.19 1.78 2.97 8.90 29.67
OF75 75mm 2.0m 水平 9° HFOV(m)         0.15 0.31 0.61 0.92 1.53 4.58 15.28
垂直 5° VFOV(m)         0.10 0.19 0.38 0.58 0.96 2.88 9.60
対角 10° DFOV(m)         0.18 0.36 0.72 1.08 1.80 5.41 18.05
0.20 mrad IFOV(mm)         0.19 0.38 0.77 1.15 1.92 5.76 19.20
※ 背景色がの距離に対して測定精度は仕様外です

PI05M/PI08Mシリーズ
  焦点
距離
最短
測定距離
視野角 被写体までの距離と視野
距離(m) 0.1 0.2 0.3 0.5 1 2 4 6 10 30 100
OF25 25mm 0.5m 水平 26° HFOV(m) 0.05 0.09 0.14 0.23 0.46 0.92 1.83 2.75 4.58 13.75 45.85
垂直 16° VFOV(m) 0.03 0.06 0.09 0.14 0.29 0.58 1.15 1.73 2.88 8.64 28.81
対角 30° DFOV(m) 0.05 0.11 0.16 0.27 0.54 1.08 2.17 3.25 5.41 16.24 54.15
0.60 mrad IFOV(mm) 0.06 0.12 0.18 0.30 0.59 1.19 2.37 3.56 5.93 17.8 59.34
※ 背景色がの距離に対して測定精度は仕様外です

視野確認

※PCサイトもしくは画面を横にすると視野確認ツールが表示されます。
  • Xi 80
    • 12° x 12° | Xi 80 | f=12.7 mm
    • 30° x 30° | Xi 80 | f=5.1 mm
    • 55° x 55° | Xi 80 | f=3.1 mm
    • 80° x 80° | Xi 80 | f=2.3 mm
  • Xi 400
    • 18° x 14° | Xi 400 | f=20 mm
    • 29° x 22° | Xi 400 | f=12.7 mm
    • 53° x 38° | Xi 400 | f=7.7 mm
    • 18° x 14° | Xi 400 Macro optics | f=20 mm
    • 80° x 54° | Xi 400 | f=5.7 mm
  • PI 160/200/230
    • 6° x 5° | PI 160/200/230 | f=35.5 mm
    • 23° x 17° | PI 160/200/230 | f=10 mm
    • 41° x 31° | PI 160/200/230 | f=5.7 mm
    • 72° x 52° | PI 160/200/230 | f=3.3 mm
  • PI 400i/450i
    • 18° x 14° | PI 400i/450i/G7 | f=20 mm
    • 29° x 22° | PI 400i/450i/G7 | f=13 mm
    • 53° x 38° | PI 400i/450i/G7 | f=8 mm
    • 80° x 54° | PI 400i/450i/G7 | f=6 mm
    • 10° x 8° | PI 450 microscope optics | f=44 mm
  • PI 640
    • 15° x 11° | PI 640 / PI 640 G7 | f=41.5 mm
    • 33° x 25° | PI 640 / PI 640 G7 | f=18.7 mm
    • 60° x 45° | PI 640 / PI 640 G7 | f=10.5 mm
    • 90° x 64° | PI 640 / PI 640 G7 | f=7.7 mm
    • 12° x 9° | PI 640 microscope optics | f=44 mm
  • PI 05M/08M/1M
    • 4° x 3° | PI 1M 382x288px | f=75 mm
    • 7° x 5° | PI 1M 382x288px | f=50 mm
    • 13° x 10° | PI 05M/08M/1M 382x288px | f=25mm
    • 20° x 15° | PI 1M 382x288px | f=16mm
    • 9° x 5° | PI 1M 764x480px | f=75mm
    • 13° x 8° | PI 1M 764x480px | f=50mm
    • 26° x 16° | PI 05M/08M/1M 764x480px | f=25mm
    • 39° x 25° | PI 1M 764x480px | f=16mm
mm
m
計算
IFOV
MFOV

物体表面の視野

幅:

高さ:

対角線:

ピクセルサイズ:

2x2ピクセル:

▲タブのトップへ戻る
カメラモデル一覧
商品コード(型番) 構成内容
OPTPI1MLOF16T1800 近赤外線サーモUSB2.0カメラ PI 1M レンズOF16付
OPTPI1MLOF25T1800 近赤外線サーモUSB2.0カメラ PI 1M レンズOF25付
OPTPI1MLOF50T1800 近赤外線サーモUSB2.0カメラ PI 1M レンズOF50付
OPTPI1MLOF75T1800 近赤外線サーモUSB2.0カメラ PI 1M レンズOF75付
OPTPI05MOF25T2450 サーモグラフィUSB2.0カメラ PI 05M レンズOF25付
OPTPI08MOF25T1900 サーモグラフィUSB2.0カメラ PI 08M レンズOF25付

※商品に含まれるもの

●カメラ本体 ●レンズ 1本 ●レンズ保護チューブ

●USB2.0ケーブル 1m ●PIFケーブル 1.1m ●三脚 ●ソフトウェア ●マニュアル


追加レンズ一覧(PI1M用)
商品コード(型番) 構成内容
ACPI1MOF16 OF16(39°×25° /f=16mmレンズ)
ACPI1MOF25 OF25(26°×16° /f=25mmレンズ)
ACPI1MOF50 OF50(13°×8° /f=50mmレンズ)
ACPI1MOF75 OF75(9°×5° /f=75mmレンズ)

※PIシリーズにはレンズが1本付属します。レンズはカメラと一対で較正を行い精度を高めてから出荷されます。
 レンズを追加で購入される場合は較正のためにカメラをお預かりする必要がございます。


オプション一覧
商品コード(型番) 構成内容
ACPI1MLCERT PI1M用校正証明書
ACPI05MCERT PI05M用校正証明書
ACPIPIFMACB5H 産業用PIFケーブル 5m(耐高温5m)
ACPIUSBSGB PIカメラ用LAN変換器(USBServer)
ACPICJAS 冷却ジャケット ver2 スタンダード
ACPICJAEU 冷却ジャケット ver2 USBServer組入れ用
ACCJAPIPIFMA 冷却ジャケット組み込み用ボード版産業用PIF
ACCJAPIFCB20H ACCJAPIPIFMA用ケーブル20m
ACPIUSB5PCB1 USB2.0ケーブル 1m
ACPIUSB5PCB5 USB2.0ケーブル 5m
ACPIUSB5PCB5H USB2.0ケーブル 5m 耐高温(180℃)
ACPIUSB5PCB10 USB2.0ケーブル 10m 屋内用
ACPIUSB5PCB10H USB2.0ケーブル 10m 耐高温(180℃)

※冷却ジャケットは組み込む機器によって型番が変わり、使用するレンズによって必要なオプションが変わります。
詳細はお問い合わせください。

▲タブのトップへ戻る

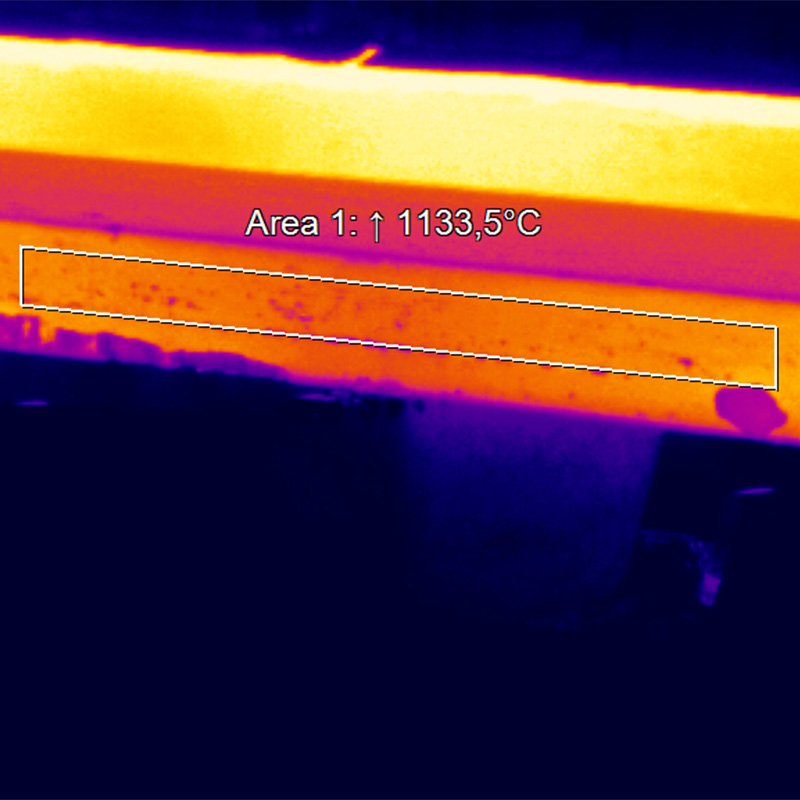

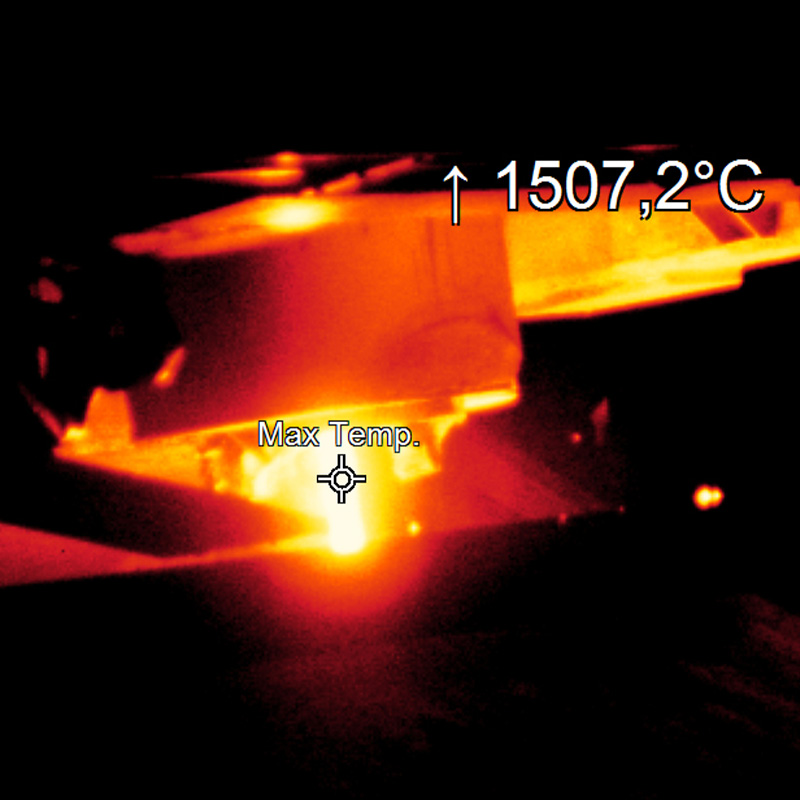

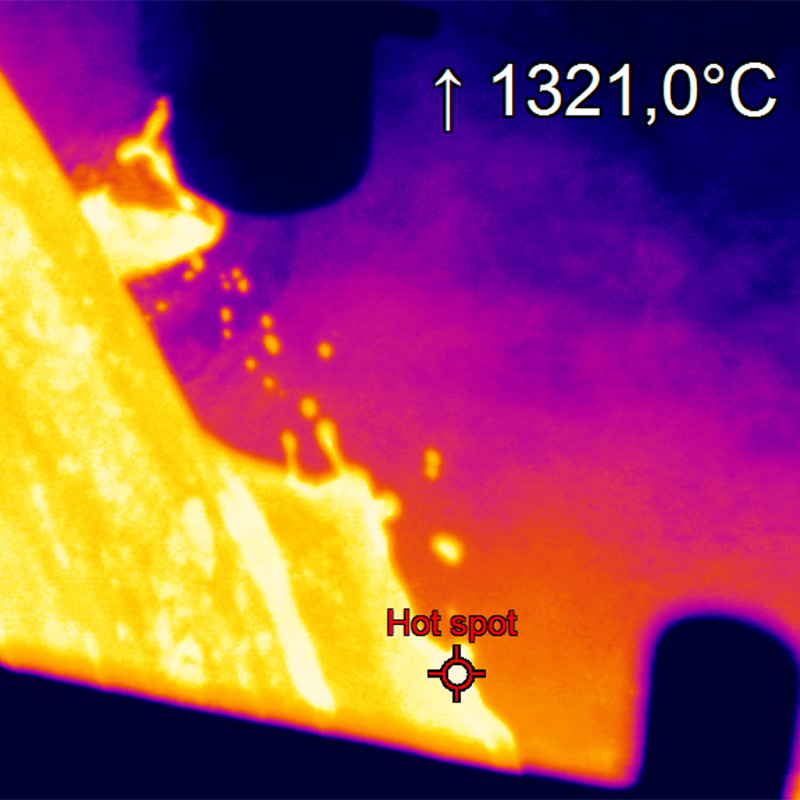

非接触で二次元の温度測定
● 450~2450℃を可視化
● 豊富な測定機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、3Dチャート、ダイヤグラム
録画、表示、解析
● 時系列で温度変化を確認
● 保存画像(静止画、動画)を読み出して任意のピクセルの温度情報を取得可能
自動計測・自動監視
● アラーム出力
● オリジナルプログラムとの組み合わせで温度監視の自動化
高速現象にも対応
● 最速1kHzの高速取り込み
高精度
● 専用レンズとカメラを一対で較正済み、較正ファイル付属
小型
● 46×56×90mm 320g
頑丈
● IP67、耐振動、耐衝撃ケース
簡単接続
● USBケーブル1本でパソコンと接続。最大20m
低価格
● レンズ・ソフト込み驚きの低価格
多機能撮影ソフト詳細はこちら⇒
● 静止画の保存。疑似カラー画像+温度データまたはCSV形式のテキストデータ
● 動画の保存。フレームレート、撮影時間の設定可
● 保存画像(静止画、動画)を読み出して任意のピクセルの温度情報を取得可能
● 複数の測定範囲を任意で設定可能
● 豊富な表示機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、3Dチャート、ダイヤグラム
● 疑似カラー設定。プリセット11種類+手動設定
● オリジナルレイアウトの作成と保存
● ラインスキャナーモード
● 左右上下反転表示
● 画像間演算
● アラーム表示
● 撮影条件のフィードバックと較正。放射率、透過率、環境温度
① 赤外線画像
② 温度情報ラインプロファイル:任意の位置と長さで最大2箇所の設置可能
③ 温度リファレンス:カラーパレットで疑似カラーの温度情報を表示
④ 測定範囲の温度情報:測定範囲の形状と表示情報(最大、最小、平均)が選べます
⑤ 制御情報:カメラ内部温度、イメージャー温度、ホットスポット、コールドスポットなどを表示します
⑥ アラーム情報:設定した閾値を上回ると赤色で、下回ると青色で温度を表示します
⑦ ヒストグラム:横軸が温度、縦軸が頻度の度数分布図です
⑧ 表示温度情報切替:手動、最小最大、標準偏差(1σ、3σ)
⑨ 画像間演算用スイッチ
⑩ カラーパレット切替スイッチ
ソフト開発
● 組み込み用DLL付属(VC++.net、VB.net)
● COMポート経由でシリアル通信可能
外部機器との連係(専用ケーブル付属)
● 温度較正情報入力・・・放射率、周辺温度、参照温度、Flag制御
● 温度情報出力・・・メインエリア温度、内部温度、警報
● 同期撮影・・・トリガー同期録画、トリガー同期静止画、トリガー同期ラインスキャン
▲タブのトップへ戻る
測定データ等を確認したい方はこちら→
(付属ソフトウェア「PIX-Connect」紹介ページ) 詳細ページにリンクします

※下の画像をクリックすると拡大された画像が表示されます。



※下の画像をクリックすると動画が再生されます。



ブレーキディスク検査
(WMV形式:2MB)

トラックブレーキ検査
(WMV形式:4MB)

アスファルト舗装
(WMV形式:40MB)

溶接工程
(WMV形式:1MB)

陶磁器焼結工程
(WMV形式:24MB)

接着剤射出、疑似カラー変更
(WMV形式:2MB)

電子部品
(WMV形式:4MB)

ガラス徐冷
(WMV形式:4MB)
▲タブのトップへ戻る

Optris社のサーモグラフィカメラはその豊富な機能により、熱成型の品質管理や温度制御を自動化することができます。


製鉄
高炉監視、鋳造ライン温度監視、金属二次加工
自動車
自動車外装、自動車内装、ブレーキ・クラッチ検査、塗料乾燥工程、カーボン成型、溶接
プラスチック
金型温度管理、プラスチック成型
LED
LED検査、放熱検査
電子部品
異常発熱、ハンダ工程
ガラス
ガラス製造、ガラスビン殺菌
工場
工場設備
ロボット
ロボットビジョン
太陽電池
ハンダ工程、太陽電池リーク検査
インフラ
アスファルト舗装、コンクリート剥離
医療
超音波治療器検査、殺菌工程
食品
加熱試験、殺菌工程
省エネ
省エネ診断
研究
熱流体
監視
新型インフルエンザ、火山監視、侵入監視
