サーモグラフィUSB2.0カメラ

シリーズ名

PI640iシリーズ

低価格・小型・高速・高解像度・多機能


point
  • 小型高解像度赤外線サーモグラフィカメラ
  • 非接触で二次元の温度測定(-20℃~1500℃)
  • レンズ・ソフト込み驚きの低価格
  • USBケーブル1本でパソコンと接続
  • IP67、耐振動、耐衝撃ケース
  • 多機能撮影ソフト(日本語対応)、組み込み用DLL付属

Optris社のサーモグラフィPI640iシリーズは、VGA+低価格+小型+高解像度を実現した赤外線カメラです。-20℃~1500℃の温度域を非接触かつ二次元で可視化できます。

接続はUSBケーブル1本のみで、デスクトップパソコンとノートパソコンで面の温度分布データを取り込み、自動で監視や検査ができます。最速32Hzの高速取り込み可能。

キャプチャーソフトウェアとDLLが付属し組み込み開発にも対応しています。また、多様な設置環境に対応できるようIP67を取得し耐振動・衝撃設計となっております。

※タブレットPCは弊社取扱い対象外です

多機能撮影ソフト PI-Connect オプション製品ラインナップ 冷却ジャケット・USBServerなどを紹介
カメラ仕様
シリーズ名 PI640i
解像度@フレームレート 640×480@32Hz、640×120@125Hz
センサー 非冷却FPA
測定波長域 7.5 ~ 13μm
測定温度レンジ -20 ~ 100℃
0 ~ 250℃
150 ~ 900℃
オプション温度レンジ 200 ~ 1500℃ ※O90レンズ選択不可
感度(最大NETD) 0.04K
測定精度 ±2℃ または ±2%
読み出し エリア & ライン読み出しに対応
レンズ O15:FOV 15°×11°
O33:FOV 33°×25°
O60:FOV 60°×45°
O90:FOV 90°×64°
インタフェイス USB2.0
ソフトウェア キャプチャーソフトウェア & 組み込み開発用DLL
OS Windows10
GPI/O アナログ入出力、デジタル入力
使用環境温度 0 ~ 50℃
保存環境温度 -40 ~ 85℃
使用環境湿度 20 ~ 80%結露しないこと
環境使用規格 IP67対応(NEMA4)
耐衝撃・振動 25G、IEC68-2-27 / 2G、IEC 68-2-6
三脚マウント 1/4 - 20UNC
電源 USBバスパワー供給
寸法/重量 46 × 56 × 90mm / 320g

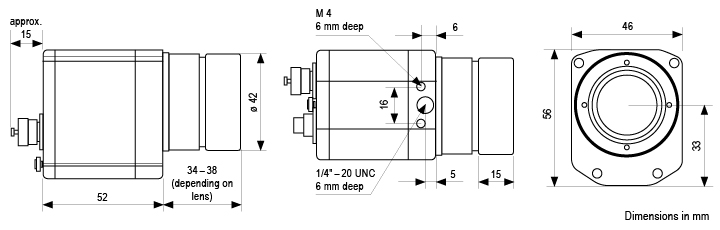

寸法図

レンズ仕様

PIシリーズにはレンズが1本付属します。
下記の表からご用途に合ったレンズを選択いただけます。レンズはカメラと一対で較正を行い精度を高めてから出荷されます。
レンズを追加で購入される場合は較正のためにカメラをお預かりする必要がございます。

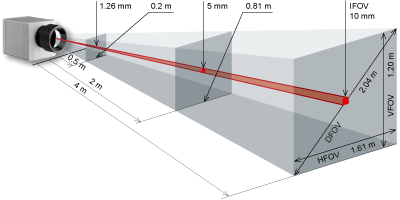

HFOV:水平視野
VFOV:垂直視野
DFOV:対角視野
IFOV:1画素分の視野
MFOV:推奨最小ピクセル(3×3)視野
    正しい温度を測定するには3×3ピクセル以上の大きさで対象物が撮影される必要があります。


※PCサイトもしくは画面を横にするとレンズ表が表示されます。
レンズ
モデル
視野角 被写体までの距離と視野
距離(m) 0.02 0.1 0.2 0.3 0.5 1 2 4 6 10 30 100
O15 15°×11° HFOV(m)       0.08 0.13 0.26 0.53 1.05 1.57 2.62 7.84 26.14
VFOV(m)       0.06 0.10 0.20 0.40 0.79 1.18 1.97 5.89 19.64
DFOV(m)       0.10 0.17 0.33 0.66 1.31 1.96 3.28 9.81 32.70
IFOV(mm)       0.13 0.21 0.41 0.82 1.64 2.46 4.10 12.29 40.97
O33 33°×25° HFOV(m)   0.07 0.12 0.18 0.30 0.60 1.19 2.38 3.57 5.94 17.81 59.34
VFOV(m)   0.05 0.09 0.14 0.23 0.45 0.89 1.77 2.65 4.42 13.25 44.15
DFOV(m)   0.08 0.16 0.23 0.38 0.75 1.49 2.97 4.45 7.40 22.20 73.96
IFOV(mm)   0.10 0.19 0.28 0.46 0.92 1.83 3.65 5.46 9.10 27.28 90.92
O60 60°×45° HFOV(m)   0.13 0.25 0.36 0.59 1.17 2.32 4.63 6.94 11.55 34.63 115.4
VFOV(m)   0.09 0.18 0.26 0.42 0.84 1.66 3.31 4.96 8.26 24.74 82.45
DFOV(m)   0.16 0.30 0.44 0.72 1.44 2.85 5.69 8.53 14.20 42.56 141.83
IFOV(mm)   0.17 0.33 0.49 0.81 1.62 3.24 6.48 9.72 16.20 48.58 161.91
O90 90°×64° HFOV(m) 0.06 0.22 0.43 0.63 1.03 2.03 4.04 8.06 12.07 20.11 60.27 200.85
VFOV(m) 0.04 0.14 0.27 0.39 0.64 1.27 2.53 5.05 7.57 12.6 37.77 125.87
DFOV(m) 0.07 0.26 0.50 0.74 1.21 2.39 4.77 9.51 14.25 23.73 71.13 237.03
IFOV(mm) 0.05 0.22 0.45 0.67 1.11 2.21 4.42 8.84 13.25 22.08 66.24 220.78
※ 背景色がの距離に対して測定精度は仕様外です

視野確認

※PCサイトもしくは画面を横にすると視野確認ツールが表示されます。
  • Xi 80
    • 12° x 12° | Xi 80 | f=12.7 mm
    • 30° x 30° | Xi 80 | f=5.1 mm
    • 55° x 55° | Xi 80 | f=3.1 mm
    • 80° x 80° | Xi 80 | f=2.3 mm
  • Xi 400
    • 18° x 14° | Xi 400 | f=20 mm
    • 29° x 22° | Xi 400 | f=12.7 mm
    • 53° x 38° | Xi 400 | f=7.7 mm
    • 18° x 14° | Xi 400 Macro optics | f=20 mm
    • 80° x 54° | Xi 400 | f=5.7 mm
  • Xi 410
    • Xi 410 | 18° x 12° | f=20 mm
    • Xi 410 | 29° x 18° | f=12.7 mm
    • Xi 410 | 53° x 31° | f=7.7 mm
    • Xi 410 | 80° x 44° | f=5.7 mm
  • PI 160/200/230
    • 6° x 5° | PI 160/200/230 | f=35.5 mm
    • 23° x 17° | PI 160/200/230 | f=10 mm
    • 41° x 31° | PI 160/200/230 | f=5.7 mm
    • 72° x 52° | PI 160/200/230 | f=3.3 mm
  • PI 400i/450i
    • 18° x 14° | PI 400i/450i/G7 | f=20 mm
    • 29° x 22° | PI 400i/450i/G7 | f=13 mm
    • 53° x 38° | PI 400i/450i/G7 | f=8 mm
    • 80° x 54° | PI 400i/450i/G7 | f=6 mm
    • 10° x 8° | PI 450 microscope optics | f=44 mm
  • PI 640i
    • 15° x 11° | PI 640i / PI 640i G7 | f=41.5 mm
    • 33° x 25° | PI 640i / PI 640i G7 | f=18.7 mm
    • 60° x 45° | PI 640i / PI 640i G7 | f=10.5 mm
    • 90° x 64° | PI 640i / PI 640i G7 | f=7.7 mm
    • 12° x 9° | PI 640i microscope optics | f=44 mm
  • PI 05M/08M/1M
    • 4° x 3° | PI 1M 382x288px | f=75 mm
    • 7° x 5° | PI 1M 382x288px | f=50 mm
    • 13° x 10° | PI 05M/08M/1M 382x288px | f=25mm
    • 20° x 15° | PI 1M 382x288px | f=16mm
    • 9° x 5° | PI 1M 764x480px | f=75mm
    • 13° x 8° | PI 1M 764x480px | f=50mm
    • 26° x 16° | PI 05M/08M/1M 764x480px | f=25mm
    • 39° x 25° | PI 1M 764x480px | f=16mm
mm
m
計算
IFOV
MFOV

物体表面の視野

幅:

高さ:

対角線:

ピクセルサイズ:

2x2ピクセル:
