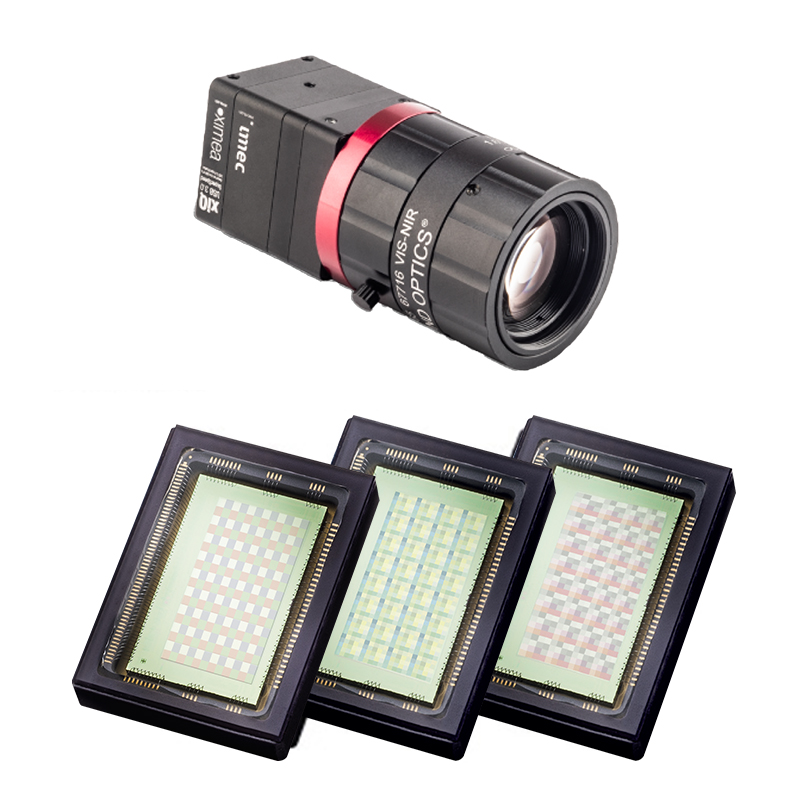

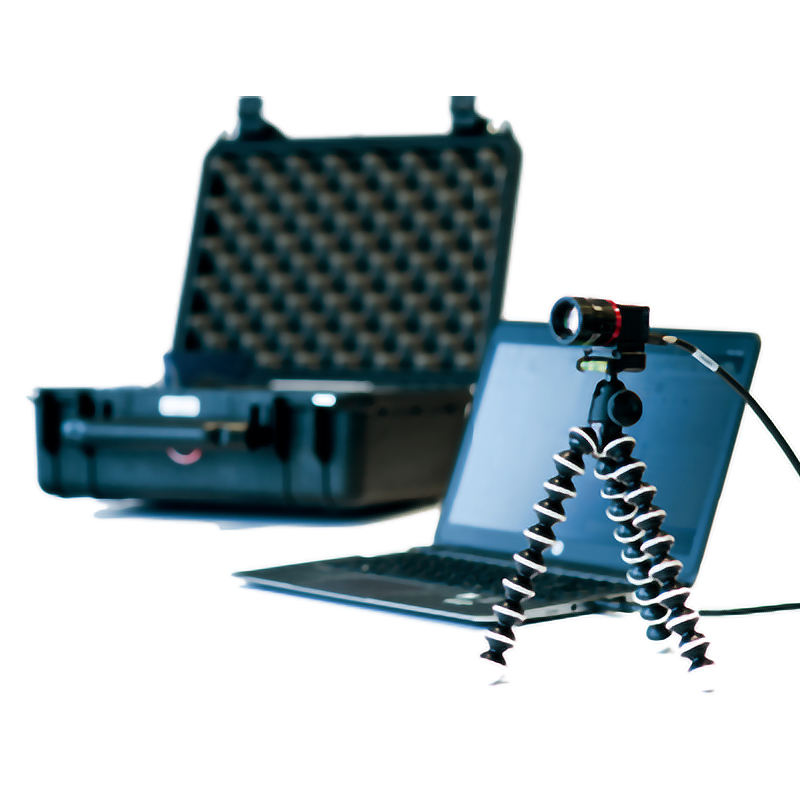

分光フィルタ搭載ハイパースペクトルカメラ

シリーズ名

IMEC-SMシリーズ

スナップショット モザイク分光 VIS/RedNIR/NIR


  • imec スナップショット
point
  • ファブリペローモザイク分光フィルタ搭載型
  • RGB+NIR 4バンド / VIS 10バンド / RedNIR 15バンド / NIR 24バンド
  • スキャン不要のスナップショットモデル
  • 解像度2048×1088のCMOSセンサーを採用
  • 5.5μmのピクセル単位に構成されたフィルタ技術
  • インターフェース USB3.0 / GigEから選択可能

imecのスナップショット型モザイク分光カメラは、解像度2048×1088のCMOSイメージセンサ上に、モザイク状に配列した分光フィルタを搭載することで、カメラ単体でのハイパースペクトルイメージングを実現しました。

ビデオレートでのリアルタイム分光撮影が可能で、対象物が動いているベルトコンベアでのライン検査やリモートセンシングなどカメラが動く環境での撮影にもご利用いただけ、監視や顕微鏡での細胞観察など長時間撮影でのモーションアーチファクト(ブレ)を抑えることもできます。

波長域は、RGB+NIR(4バンド)、可視域VIS 480~625nm(10バンド)、赤-近赤外域RedNIR 600~860nm(15バンド)、近赤外域NIR 665~960nm(24バンド)から選択いただけます。APIを使用することで、VISとRedNIRを16バンド、NIRを25バンドのRAWデータで取得することも可能です。

出力インターフェースは、USB3.0とGigEに対応したモデルがあります。

※PCサイトもしくは画面を横にすると仕様表が表示されます。
商品コード
(型番)
IMEC-SM-VIS-USB
IMEC-SM-VIS-GigE
IMEC-SM-RedNIR-USB
IMEC-SM-RedNIR-GigE
IMEC-SM-NIR-USB
IMEC-SM-NIR-GigE
IMEC-SM-RGBNIR-USB
※ロット販売のみ※
分光センサー モザイク分光フィルタ搭載CMOSセンサー(CMV2000ベース)
解像度@センサー 2048 × 1088
ピクセルサイズ 5.5 × 5.5μm
分光波長域 VIS
480 ~ 625nm
RedNIR
600 ~ 860nm
NIR
665 ~ 960nm
RGB+NIR
バンド数 10バンド 15バンド 24バンド 4バンド
ピーク波長・
許容偏差
「分光フィルタ」タブ参照
フィルタパターン
IMEC 16band
4×4
IMEC 25band
5×5
IMEC RGB+NIR
2×2
空間解像度@バンド 512 × 272 409 × 218 1024 × 544
分光FWHM
@バンド
15nm以下 「分光フィルタ」タブ
参照
最大フレームレート 120fps(USB3.0)、42fps(GigE) 120fps(USB3.0)
シャッター グローバルシャッター
出力階調 8/10ビット
出力インタフェイス USB3.0 or GigE USB3.0
レンズマウント Cマウント
レンズ
(オプション)
VIS-NIR 16 / 20 / 24 / 25 / 35 / 50 mmレンズ
ソフトウェア Windows用ビューワーソフトウェア(データ取得、表示)
API:C++, Pythonラッパー(RAWデータ取得)
寸法(カメラ本体) 26×26×31mm(USB3.0)/ 50×50×50mm(GigE) 26×26×31mm
(USB3.0)
重量(カメラ本体) 32g(USB3.0)/ 120g(GigE) 32g(USB3.0)
動作環境温度 -10℃ ~ +40℃
認証 CE、RoHS
▲タブのトップへ戻る

全てのカメラは、高品質なハイパースペクトルイメージングデータキューブを生成するため、imecで開発しているHSI STUDIOソフトウェアが付属します。カスタマイズにも対応しており、個別ご相談ください。

ソフトウェアでは、カメラのフレームレートや露光時間の設定、キャリブレーションを行い、分光データの取得が行えます。また、撮影画像表示、分光情報の表示、簡易的な分類処理を搭載しています。

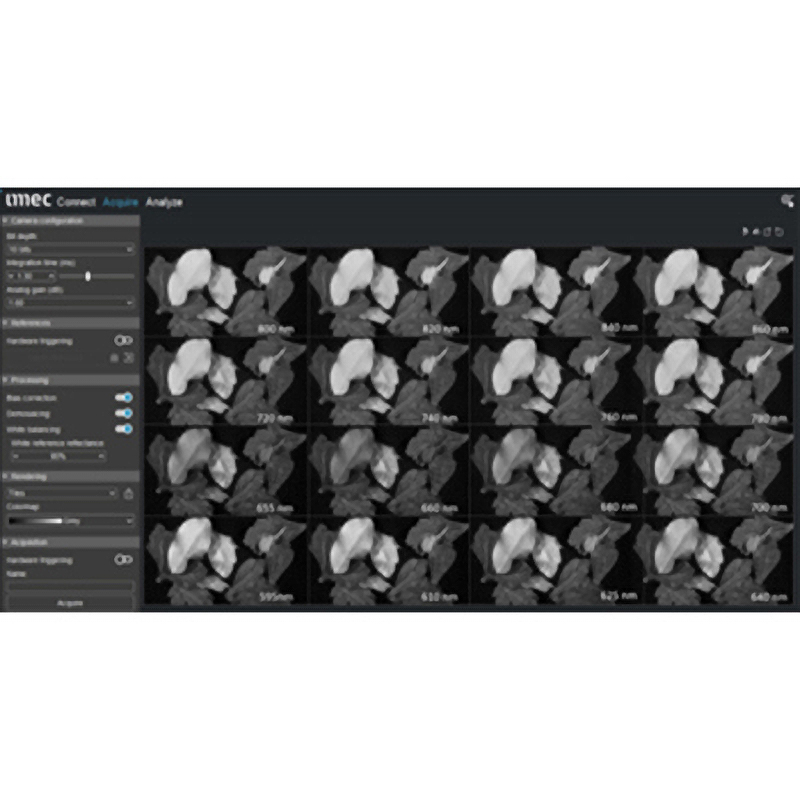

ソフトウェア操作画面

複数のオブジェクト(乾・湿ケーキ、PETとPVCのプラスチック、ナッツとその殻)が3×3=9でタイル表示されています。HSIデータキューブはリアルタイムでの分類処理に対応しています。

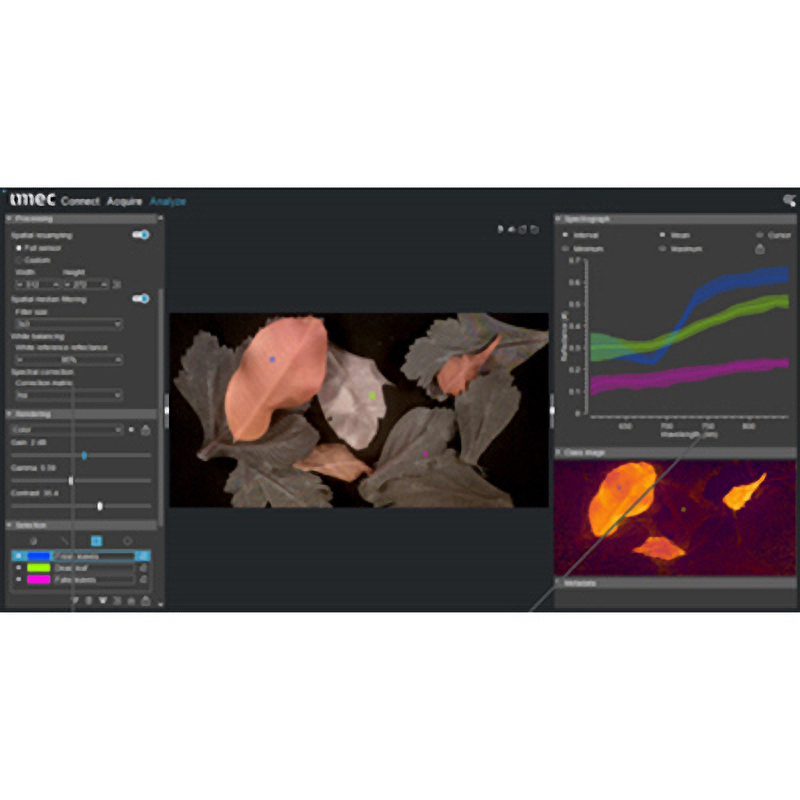

ソフトウェア操作画面
ソフトウェア操作画面

センサーはフィルタパターンの数でRAWデータを取得しています。専用ソフトウェアでは、高品質なスペクトルデータキューブを生成するため、RAWデータからバンド抽出・補正処理を行っています。最終的に生成されるデータは、RAWデータより少ないバンド数となります。

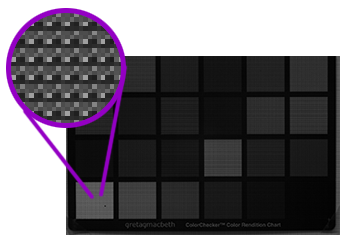

16バンド・モザイク Raw Image

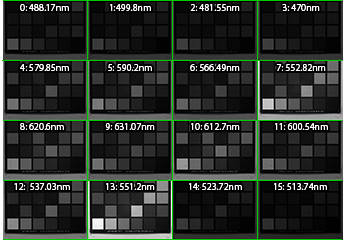

モザイク処理 16バンド タイル表示
▲タブのトップへ戻る

分光技術

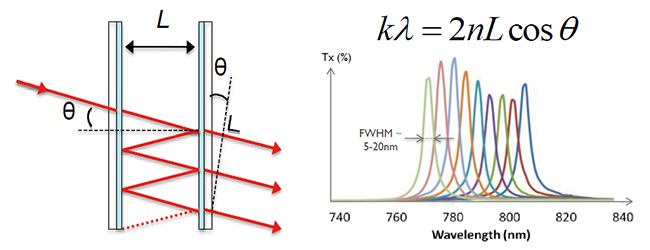

imecはファブリペロー干渉を用いた狭帯域及び可変フィルタ技術とプロセスを独自に開発し、分光波長、バンド幅、透過率、可変構成など様々なカスタム構成に対応することができます。

モザイク分光

モザイク分光フィルタは、イメージセンサ上の各画素又は複数の画素に様々な波長バンドのフィルタをモザイク状に構成します。下記はイメージセンサ上に配列されたフィルタの構成例です。

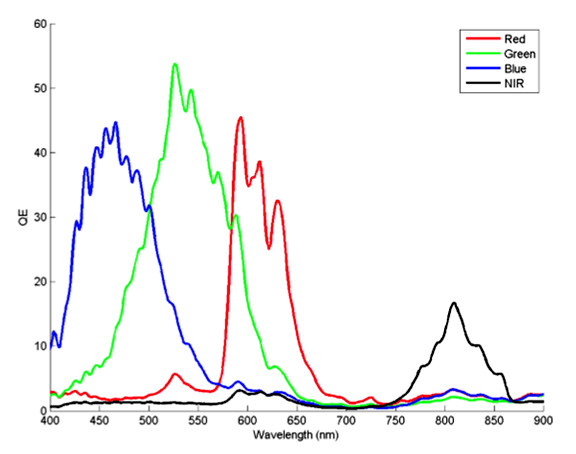

RGB+NIRモザイクモデルのQE
VISモデル モザイクフィルタイメージ
VISモデル モザイクフィルタイメージ
NIRモデル モザイクフィルタイメージ
NIRモデル モザイクフィルタイメージ

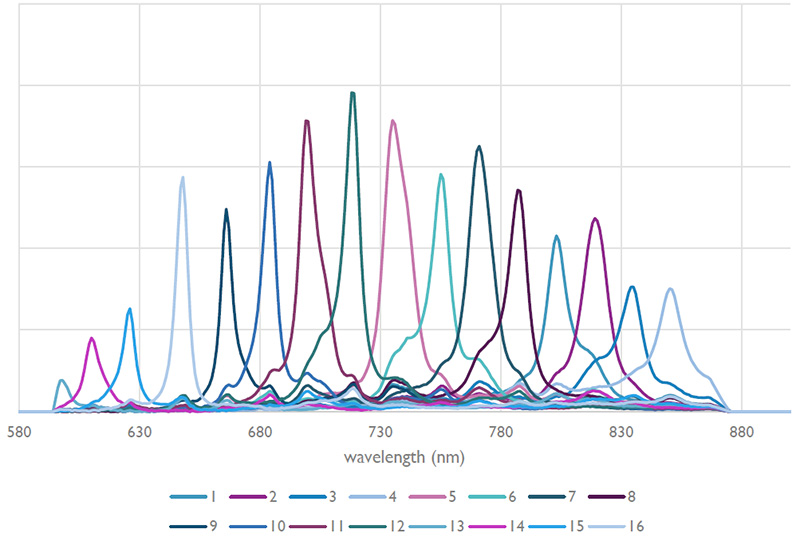

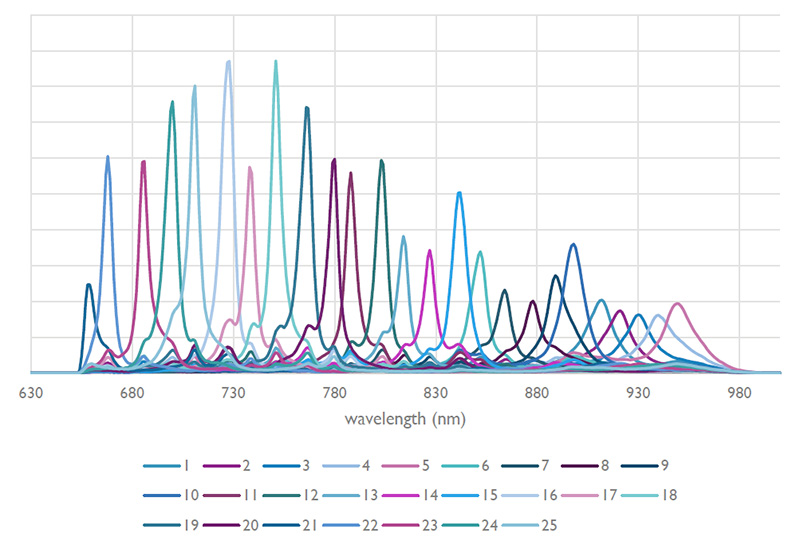

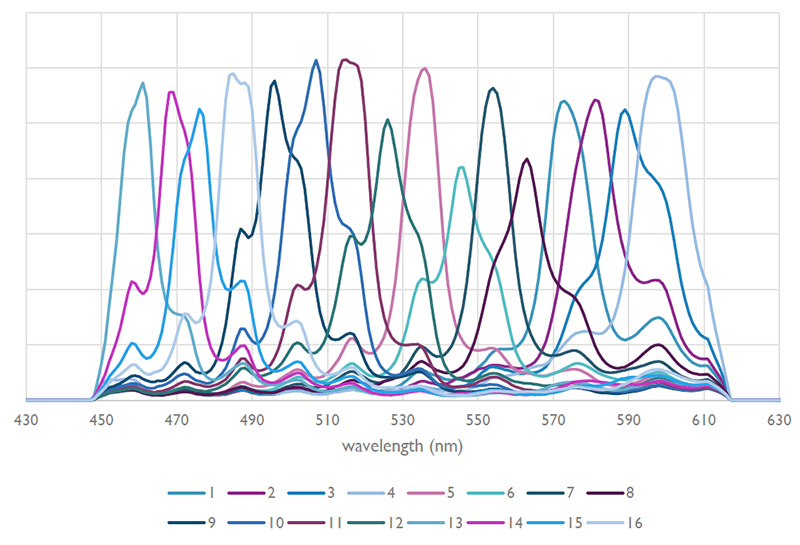

ピーク中心波長と許容偏差

ピーク中心波長
VISモデル(10バンド) 492.3, 503.5, 517.0, 529.7, 554.7, 566.6, 578.8, 589.7, 602.2, 611.8
RedNIRモデル(15バンド) 609.0, 625.6, 648.0, 666.3, 683.9, 700.8, 718.9, 736.6, 754.1, 770.1, 786.2, 802.4, 818.3, 833.1, 849.4
NIRモデル(24バンド) 668.7, 686.8, 700.1, 711.6, 728.0, 739.2, 752.3, 767.3, 780.7, 789.4, 804.5, 815.3, 828.3, 843.4, 852.9, 865.1, 879.4, 891.6, 899.8, 912.8, 922.2, 931.9, 942.4, 951.4
ピーク中心波長の許容偏差
Max. average relative deviation(最大平均相対偏差) ±0.8%
Max. single band relative deviation(単波長での最大相対偏差) ±1.0%
▲タブのトップへ戻る

imecのハイパースペクトルカメラは、様々な分野での応用が期待される技術です。

紹介動画

SWIR 9バンド/SNAP SCAN VNIR 150バンド
デモンストレーション
サードパーティーソフトウェアperClass Mira
での分類処理
imecのハイパースペクトルイメージング
imecハイパースペクトルカメラ ~食品検査~

使用用途例

リモートセンシング UAV、ドローン、小型衛星(ナノサテライト)搭載
imecのハイパースペクトルカメラを使ったリモートセンシング
  • 精密農業
  • 環境計測
  • 地表/海洋観察
マシンビジョン/選別処理
imecのハイパースペクトルカメラを使ったマシンビジョン
  • 食品の品質検査・等級選別
  • 薬剤検査
  • 産業用の品質検査・選別処理
    (プラスチック、セラミック、ガラスなど)
  • ロボットマシンビジョン
  • 鉱業/鉱物
  • 印刷品質検査
  • 廃材リサイクル
医療・ライフサイエンス
imecのハイパースペクトルカメラを使った医療
  • 医療ガイド手術
  • 顕微鏡検査
  • 蛍光観察
  • 内視鏡検査
  • 眼科(網膜)検査
  • 外傷検査
  • スキンヘルス
  • DNAシーケンサー
  • 血球計数
  • 生体検査
セキュリティ・監視
imecのハイパースペクトルカメラを使った監視&セキュリティ
  • 偽造防止
  • ガス検出
  • 侵入監視
  • 認証システム
  • レスキュー
  • 科学捜査
車両・交通
imecのハイパースペクトルカメラを使った交通監視
  • 暗視システム
  • 燃料監視システム
その他
imecのハイパースペクトルカメラを使った分析・解析・R&D
  • 分光解析
  • 水質分析
▲タブのトップへ戻る
  商品コード(型番) 構成/内容 価格
USB3.0カメラ IMEC-SM-NIR-USB スナップショットNIR 24バンドUSB3.0カメラ、ソフトウェア、ケーブル お問い合わせ
IMEC-SM-VIS-USB スナップショットVIS 10バンドUSB3.0カメラ、ソフトウェア、ケーブル お問い合わせ
IMEC-SM-RedNIR-USB スナップショットRedNIR 15バンドUSB3.0カメラ、ソフトウェア、ケーブル お問い合わせ
IMEC-SM-RGBNIR-USB ※ロット販売のみ※ スナップショットRGB+NIR 4バンドUSB3.0カメラ お問い合わせ
GigEカメラ IMEC-SM-VIS-GigE スナップショットVIS 10バンドGigEカメラ、ソフトウェア、ケーブル お問い合わせ
IMEC-SM-RedNIR-GigE スナップショットRedNIR 15バンドGigEカメラ、ソフトウェア、ケーブル お問い合わせ
IMEC-SM-NIR-GigE スナップショットNIR 24バンドGigEカメラ、ソフトウェア、ケーブル お問い合わせ
レンズ IMEC-LENS-E16-VISNIR Edmund Optics VIS-NIRレンズ 16mm, Cマウント お問い合わせ
IMEC-LENS-E25-VISNIR Edmund Optics VIS-NIRレンズ 25mm, Cマウント お問い合わせ
IMEC-LENS-E35-VISNIR Edmund Optics VIS-NIRレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-E50-VISNIR Edmund Optics VIS-NIRレンズ 50mm, Cマウント お問い合わせ
IMEC-LENS-S20-VISNIR Schneider VIS-NIR APOレンズ 20mm, Cマウント お問い合わせ
IMEC-LENS-S24-VISNIR Schneider VIS-NIR APOレンズ 24mm, Cマウント お問い合わせ
IMEC-LENS-S35-VISNIR Schneider VIS-NIR APOレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-S50-VISNIR Schneider VIS-NIRレンズ 50mm, Cマウント お問い合わせ
計測キット IMEC-LAB-KIT 計測キット(支柱、照明、電源、校正用白板、カラーチャート) お問い合わせ
センサチップ
単体
IMEC-SM-RGBNIR-CHIP モザイクRGB+NIR 4バンド 分光センサ単体 お問い合わせ
IMEC-SM-VIS-CHIP モザイクVIS 10バンド 分光センサ単体 お問い合わせ
IMEC-SM-RedNIR-CHIP モザイクRedNIR 15バンド 分光センサ単体 お問い合わせ
IMEC-SM-NIR-CHIP モザイクNIR 24バンド 分光センサ単体 お問い合わせ
