分光フィルタ搭載ハイパースペクトルカメラ

シリーズ名

IMEC-SS-VNIR/NIRシリーズ

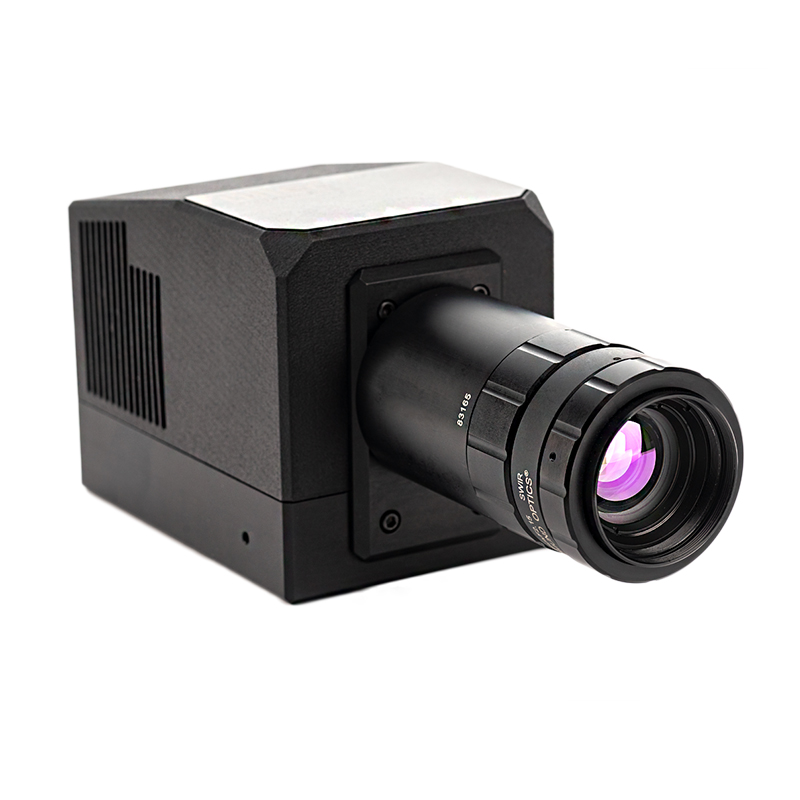

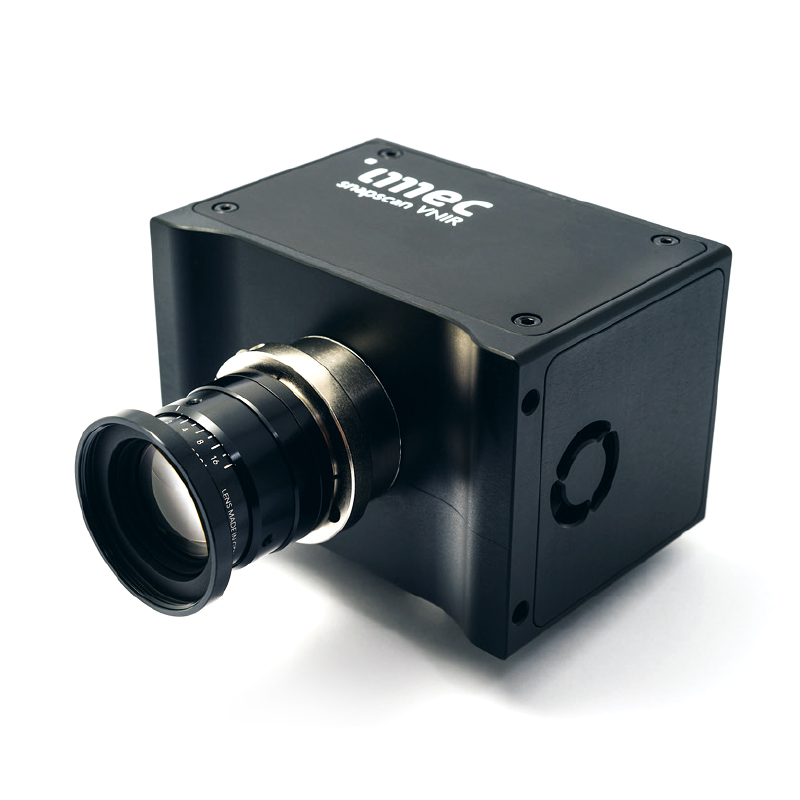

スキャン機構内蔵型ライン分光 スナップスキャン VNIR/NIR

IMEC スキャン機構内蔵型ライン分光カメラ

point
  • ライン分光フィルタ搭載型ハイパースペクトルカメラ
  • スキャン機構内蔵型スナップスキャンモデル
  • VNIR150バンド:470nm~900nm
  • NIR100バンド:600nm~970nm
  • 最大3650 x 2048(7メガピクセル)の解像度を実現
  • アクティブクーリングとソフトウェア処理で高SN比を実現
  • デジタルTDI、HDR、デジタルビニングに対応
  • NEW持ち運びに便利なモバイルモデルが登場

imecの分光カメラは、回折格子やプリズムなどの分光器を使用せずカメラ単体でのハイパースペクトルイメージングを実現しました。

解像度2014×1088のCMOSイメージセンサ上に、ライン状に配列した分光フィルタを搭載しています。可視近赤外域VNIR470~900nm(150バンド)と近赤外域NIR600~970nm(100バンド)のモデルがございます。

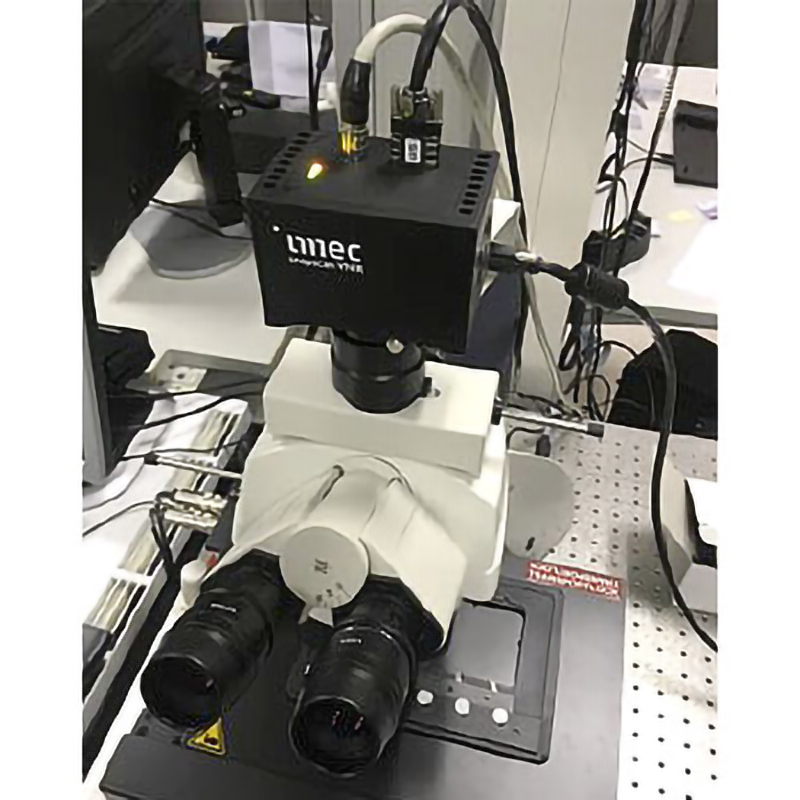

スキャン機構が内蔵されており、別途スキャニングステージを用意する必要がありません。今まで難しかった顕微鏡での高解像度・高精度のスペクトル計測も容易になりました。シリーズに新たにモバイルモデルが登場し、モバイルバッテリーで動作するので屋外での撮影も簡単に行えます。

ファンとペルチェ素子(TEC)によるアクティブクーリングとソフトウェア処理を組み合わせることで、高いSN比を実現しています。高精度・高速スキャナを採用しており、TDIやHDRなど多彩な撮影方法に対応しています。

商品コード(型番) imec 可視域分光カメラ
IMEC-SS-VNIR150
IMEC-SS-VNIR150-mobile
imec 近赤外域分光カメラ
IMEC-SS-NIR100
分光センサー ライン分光フィルタ搭載CMOS
空間解像度 2048×ライン数(最大3650、7MP)
解像度@センサー 2048×1088
ピクセルサイズ 5.5×5.5μm
分光波長域 VIS:470 ~ 900nm NIR:600 ~ 970nm
バンド数 VIS:150バンド NIR:100バンド
分光FWHM@バンド 15nm以下
フィルタパターン
SN比 > 100 - 200
撮影速度 200ms ~ 20s
シャッター グローバルシャッター
出力階調 8/10ビット
出力インタフェイス USB3.0
レンズマウント Cマウント
レンズ(オプション) VIS-NIR 16 / 20 / 24 / 25 / 35 / 50 mmレンズ
ソフトウェア 付属
ソフトウェアスキャンモード デジタルTDI(最大8ステージ) 、多重露光HDR、
デジタルビニング(2x2, 3x3, 4x4)、波長ROI(最大8バンド)
寸法(カメラ本体) 100×70×65mm / 130×90×70mm(モバイルモデル)
冷却装置 パッシブ&アクティブ冷却(ファン+ペルチェ素子(TEC))
重量(カメラ本体) 580g / 780g(モバイルモデル)
認証 CE、RoHS
▲タブのトップへ戻る

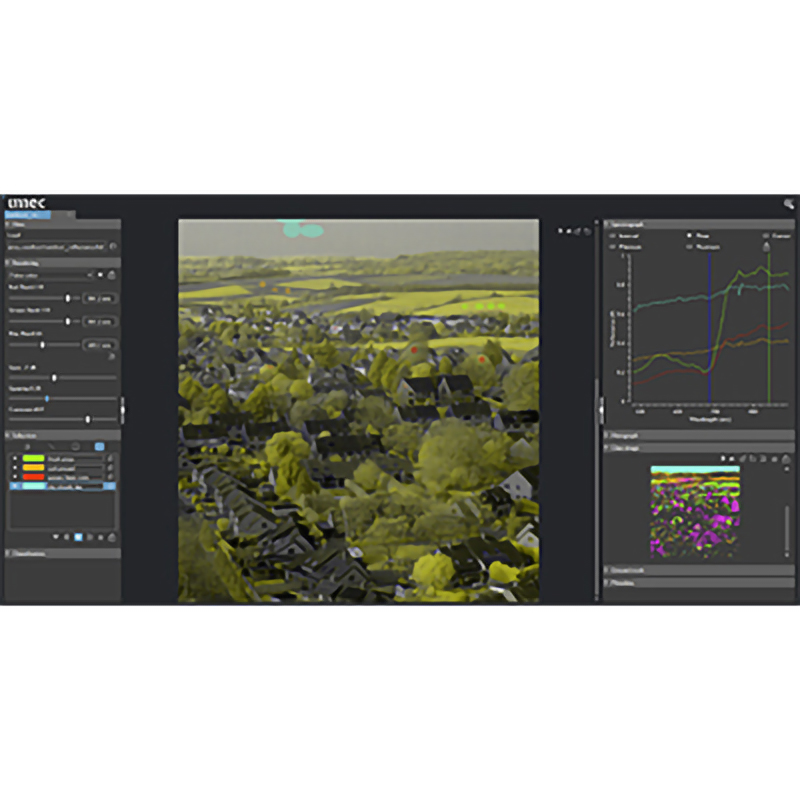

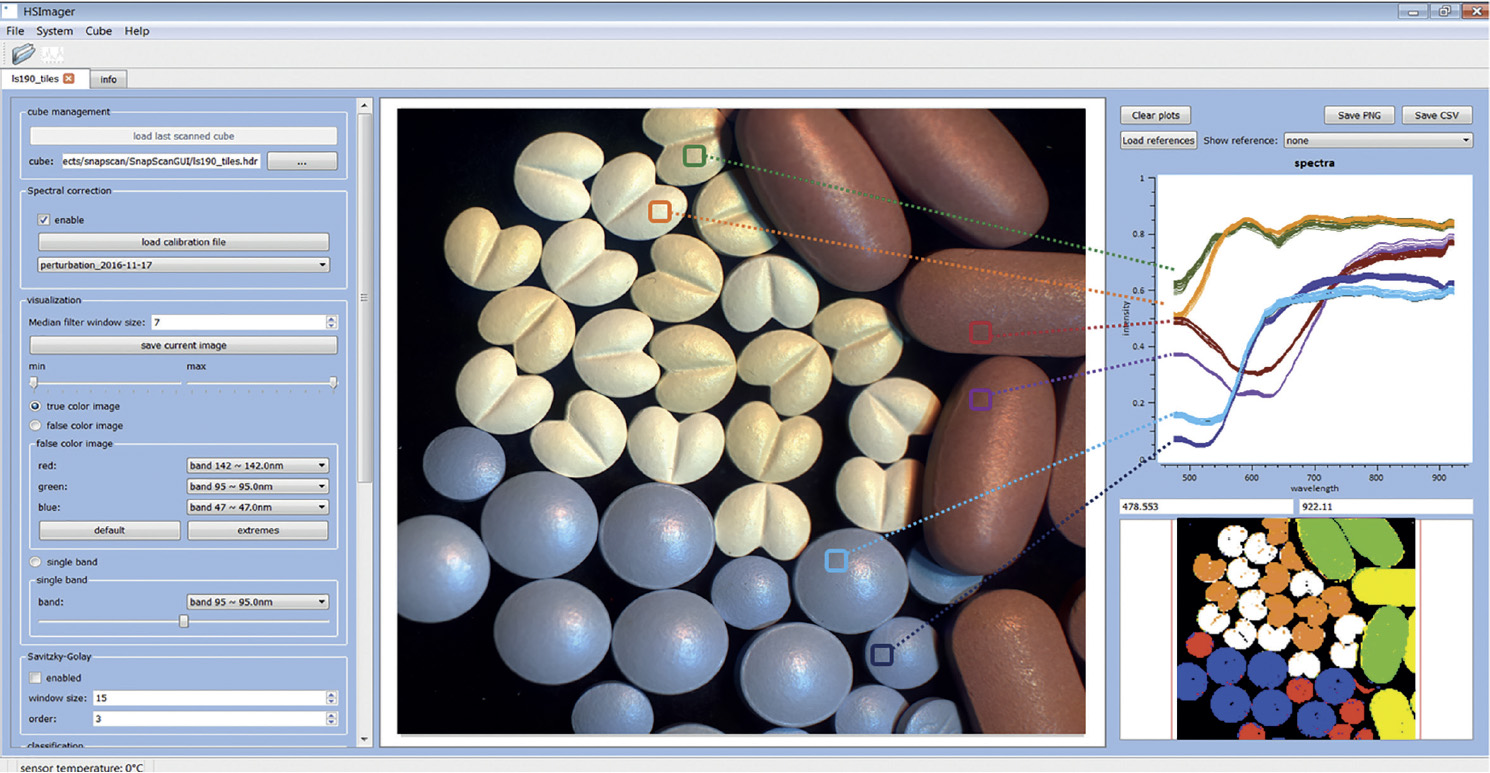

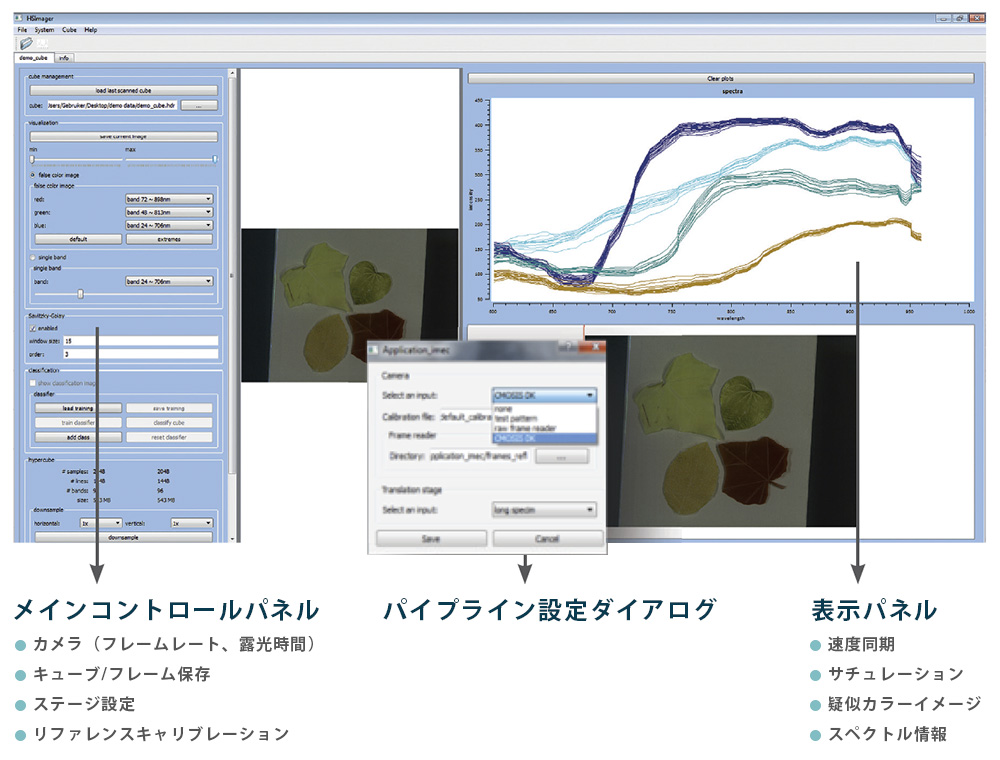

付属のソフトウェアで、カメラのフレームレートや露光時間の設定、キャリブレーションを行い、分光データの取得が行えます。また、撮影画像表示、分光情報の表示、簡易的な分類処理を搭載しています。

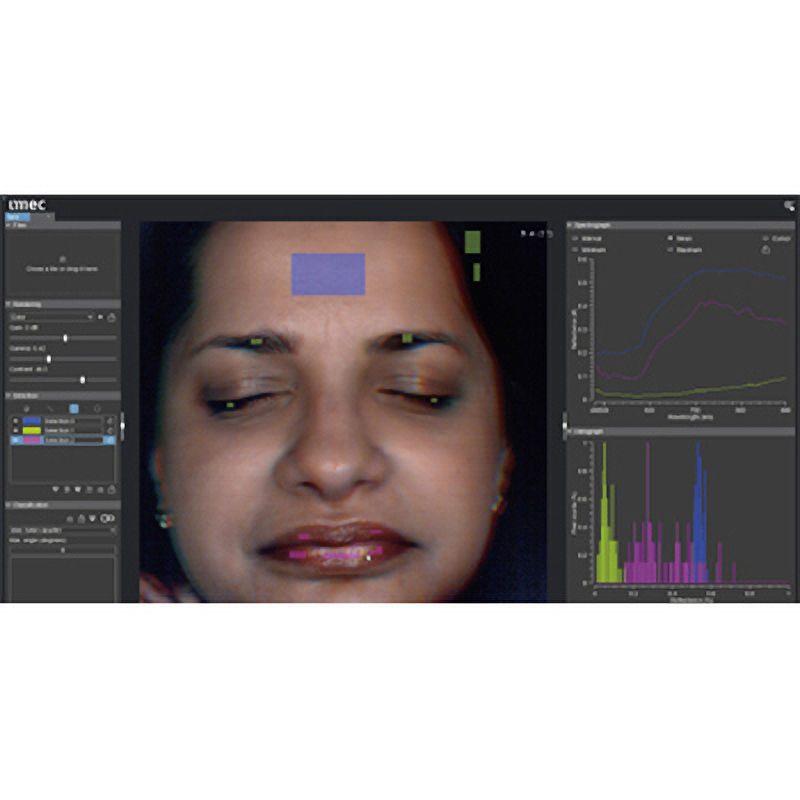

スペクトル情報による簡易分類処理

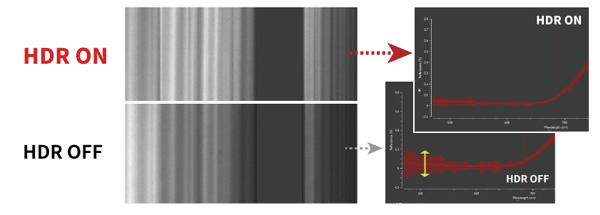

HDR撮影で高SN比を実現

スナップスキャンではHDR撮影に対応しております。
波長毎に露光時間を変更することで、感度のばらつきを最小限に抑えられます。
これにより、SN比の高い高品質なデータ取得を実現しました。

SN比の高い高品質なデータ取得

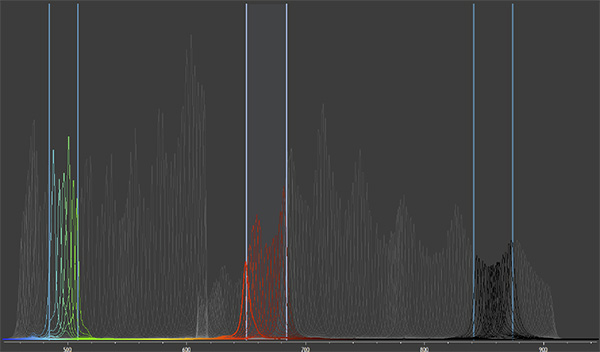

バンドセレクション機能

最大100バンドを1スキャンで撮影することができますが、
指定の波長や波長域を限定して撮影するバンドセレクション機能もございます。

ターゲットの波長が決まっている場合、波長を限定することでより高速に撮影することができます。

バンドセレクション
▲タブのトップへ戻る

分光技術

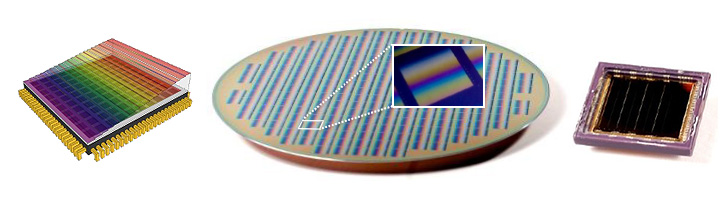

imecはファブリペロー干渉を用いた狭帯域及び可変フィルタ技術とプロセスを独自に開発し、分光波長、バンド幅、透過率、可変構成など様々なカスタム構成に対応することができます。

ライン分光

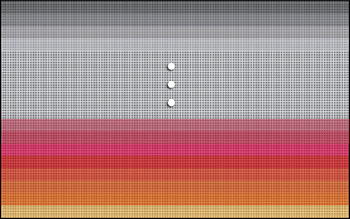

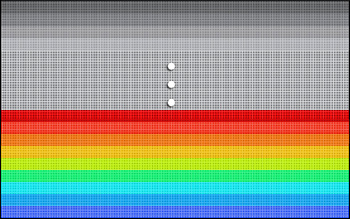

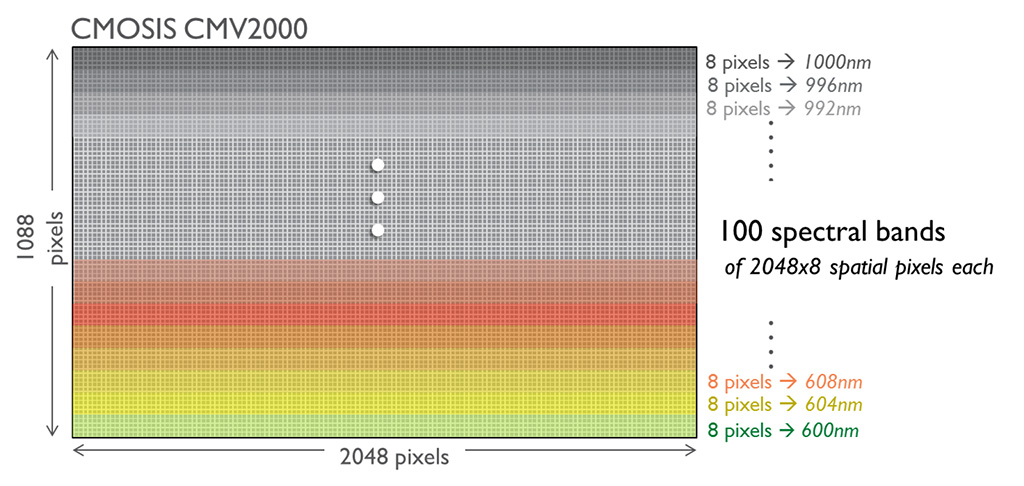

ライン分光フィルタは、イメージセンサ上の指定したラインごとに指定された波長バンドのフィルタを順番に構成します。下記はイメージセンサ上に配列されたフィルタの構成例です。


ライン分光フィルタ
▲タブのトップへ戻る

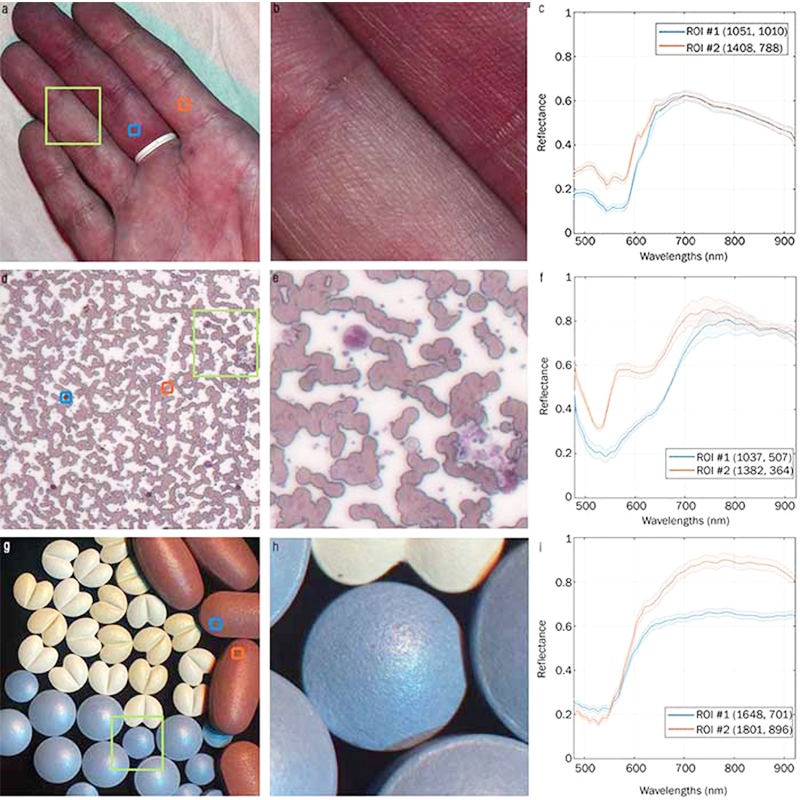

imecのハイパースペクトルカメラは、様々な分野での応用が期待される技術です。

紹介動画

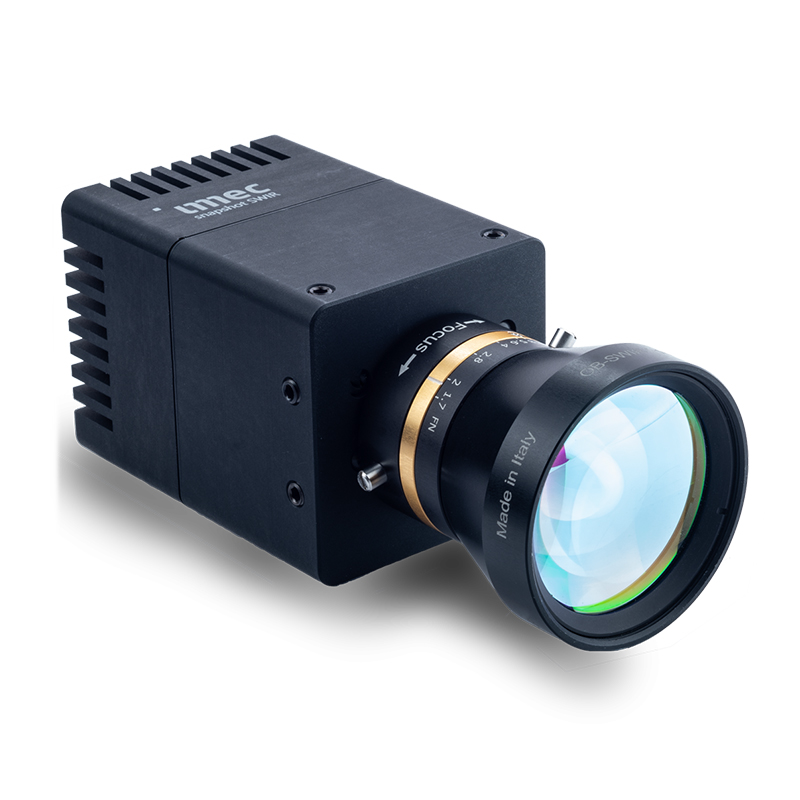

SWIR 9バンド/SNAP SCAN VNIR 150バンド
デモンストレーション
サードパーティーソフトウェアperClass Mira
での分類処理
imecのハイパースペクトルイメージング
imecハイパースペクトルカメラ ~食品検査~

使用用途例

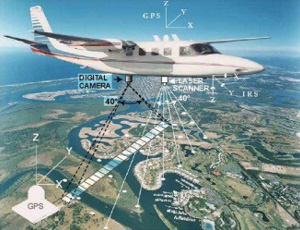

リモートセンシング UAV、ドローン、小型衛星(ナノサテライト)搭載
imecのハイパースペクトルカメラを使ったリモートセンシング
  • 精密農業
  • 環境計測
  • 地表/海洋観察

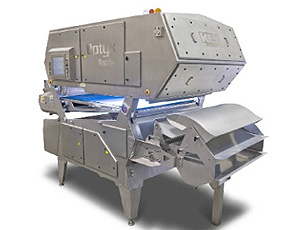

マシンビジョン/選別処理
imecのハイパースペクトルカメラを使ったマシンビジョン
  • 食品の品質検査・等級選別
  • 薬剤検査
  • 産業用の品質検査・選別処理
    (プラスチック、セラミック、ガラスなど)
  • ロボットマシンビジョン
  • 鉱業/鉱物
  • 印刷品質検査
  • 廃材リサイクル

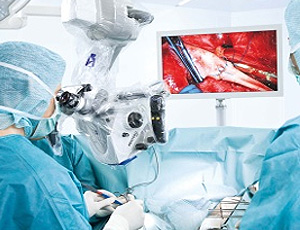

医療・ライフサイエンス
imecのハイパースペクトルカメラを使った医療
  • 医療ガイド手術
  • 顕微鏡検査
  • 蛍光観察
  • 内視鏡検査
  • 眼科(網膜)検査
  • 外傷検査
  • スキンヘルス
  • DNAシーケンサー
  • 血球計数
  • 生体検査

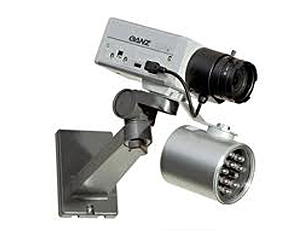

セキュリティ・監視
imecのハイパースペクトルカメラを使った監視&セキュリティ
  • 偽造防止
  • ガス検出
  • 侵入監視
  • 認証システム
  • レスキュー
  • 科学捜査
車両・交通
imecのハイパースペクトルカメラを使った交通監視
  • 暗視システム
  • 燃料監視システム
その他
imecのハイパースペクトルカメラを使った分析・解析・R&D
  • 分光解析
  • 水質分析
▲タブのトップへ戻る
  商品コード(型番) 構成/内容 価格
カメラ IMEC-SS-VNIR150 スナップスキャンVNIR(470-900nm)150バンド、ソフトウェア、ケーブル お問い合わせ
IMEC-SS-VNIR150-mobile モバイルスナップスキャンVNIR(470-900nm)150バンド、ソフトウェア、ケーブル お問い合わせ
IMEC-SS-NIR100 スナップスキャンNIR(600-970nm)100バンド、ソフトウェア、ケーブル お問い合わせ
レンズ IMEC-LENS-E16-VISNIR Edmund Optics VIS-NIRレンズ 16mm, Cマウント お問い合わせ
IMEC-LENS-E25-VISNIR Edmund Optics VIS-NIRレンズ 25mm, Cマウント お問い合わせ
IMEC-LENS-E35-VISNIR Edmund Optics VIS-NIRレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-E50-VISNIR Edmund Optics VIS-NIRレンズ 50mm, Cマウント お問い合わせ
IMEC-LENS-S20-VISNIR Schneider VIS-NIR APOレンズ 20mm, Cマウント お問い合わせ
IMEC-LENS-S24-VISNIR Schneider VIS-NIR APOレンズ 24mm, Cマウント お問い合わせ
IMEC-LENS-S35-VISNIR Schneider VIS-NIR APOレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-S50-VISNIR Schneider VIS-NIRレンズ 50mm, Cマウント お問い合わせ

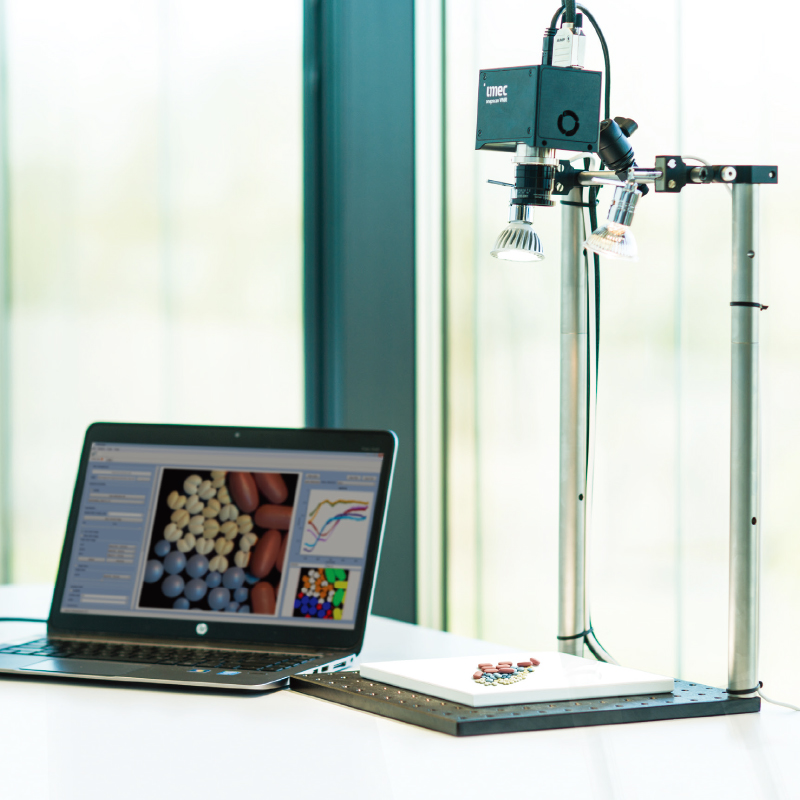

計測キット IMEC-LAB-KIT 計測キット(支柱、照明、電源、校正用白板、カラーチャート) お問い合わせ
