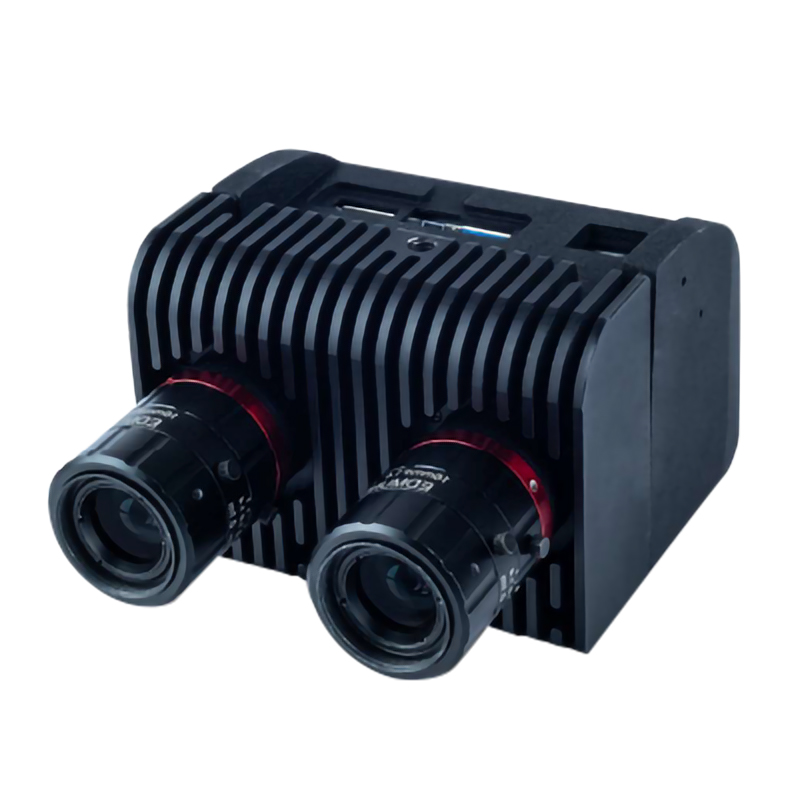

カメラ IMEC-HSデュアルセンサ シリーズ

分光フィルタ搭載ハイパースペクトルカメラ
リモートセンシング用 デュアルセンサモデル

  • ファブリペローモザイク分光フィルタ搭載
  • スキャン不要のスナップショット モザイク分光
  • 2つのセンサを搭載した広波長域デュアルセンサ
  • 測定波長 VIS+RedNIR (470-860nm) / 30バンド
  • 最大40fpsでのデュアルセンサストリーム
  • ワイヤレスコントロール対応(DJI Matrice 600向け)
  • カスタムでVIS+NIR、NIR+SWIRも対応可能

imecのスナップショット型モザイク分光カメラは、イメージセンサ上にモザイク状に配列した分光フィルタを搭載することで、カメラ単体でのハイパースペクトルイメージングを実現しています。異なる波長域に対応したセンサを2台搭載し、広い波長域の撮影に対応したモデルです。波長は可視域~近赤外のVIS+RedNIR (470-860nm)に対応しており、 30バンドのデータ取得が可能です。

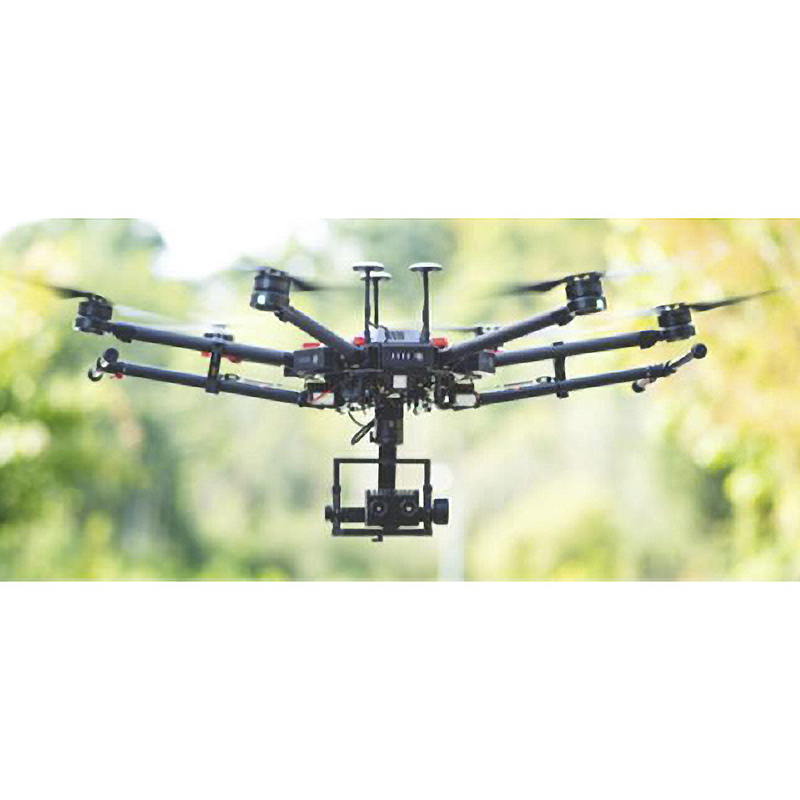

DJI Matrice 600などのドローン搭載向けに設計されており、ジンバルが付属、ワイヤレスコントロールにも対応しています。本体重量450gと非常に軽量でありながら大容量のストレージも搭載しており、長時間の撮影が可能です。

リモートセンシングによる高精度な農業、森林管理、セキュリティ監視、インフラなどの構造物検査などにご活用いただけます。


  • IMEC スナップショット
商品コード(型番) IMEC-HS-VIS-RedNIR
分光センサー モザイク分光フィルタ搭載CMOSセンサー(CMV2000ベース)
解像度@センサー 2048 × 1088
ピクセルサイズ 5.5μm
分光波長域 470-860nm(VIS:470-620nm + RedNIR:595-860nm)
バンド数 30バンド
フィルタパターン
IMEC RGB+NIR
4×4
分光FWHM@バンド 10-15nm
付属ソフトウェア機能
DJI Matrice 600 用撮影機能 ストレージへのRAWデータ保存操作、サチレーション検出
データ処理 (Windows) デモザイク、ラジオメトリック補正(ENVIフォーマット)、
M600からのGPS/RTKによるジオタギング(位置情報付与)、
オルソ画像生成、オルソ画像の統合
最大フレームレート 40fps(デュアルセンサ)
組込ハードウェア nVidia Jetson GPU、ストレージ2TB
シャッター グローバルシャッター
出力階調 8/10ビット
レンズマウント Cマウント
レンズ(オプション) VIS-NIR 16 / 25 / 35 / 50 mmレンズ
ジンバル Gremsy Pixy U
寸法(カメラ本体) 10×7×6.5cm
重量(カメラ本体) 450g
▲タブのトップへ戻る

全てのカメラは、高品質なハイパースペクトルイメージングデータキューブを生成するため、imecで開発しているHSI STUDIOソフトウェアが付属します。カスタマイズにも対応しており、個別ご相談ください。

ソフトウェアでは、カメラのフレームレートや露光時間の設定、キャリブレーションを行い、分光データの取得が行えます。また、撮影画像表示、分光情報の表示、簡易的な分類処理を搭載しています。

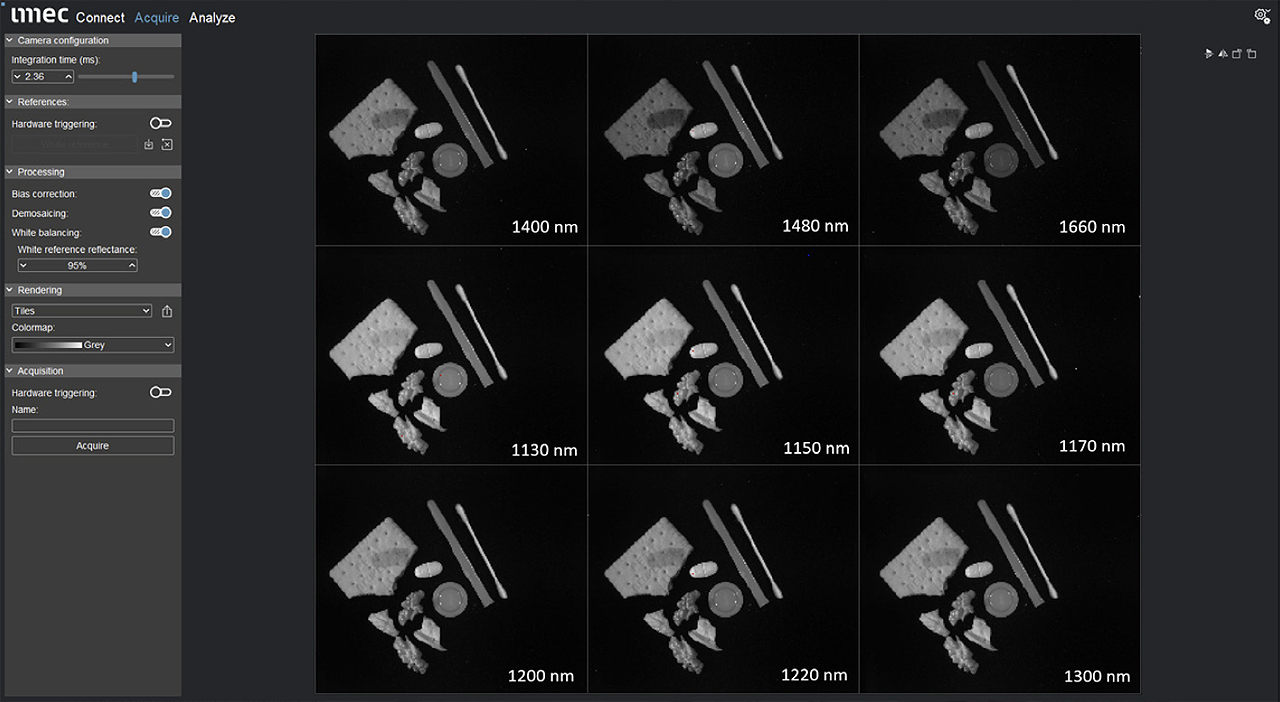

ソフトウェア操作画面

複数のオブジェクト(乾・湿ケーキ、PETとPVCのプラスチック、ナッツとその殻)が3x3=9でタイル表示されています。HSIデータキューブはリアルタイムでの分類処理に対応しています。

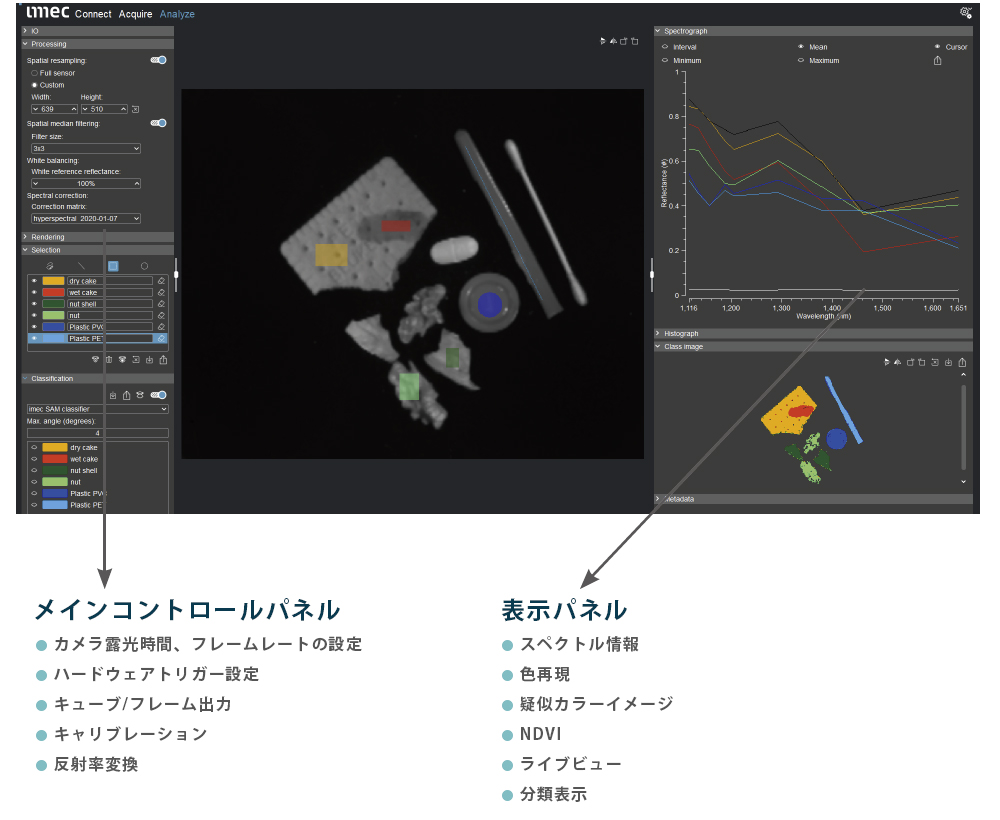

ソフトウェア操作画面
ソフトウェア操作画面
16バンド・モザイク Raw Image
モザイク処理 16バンド タイル表示
▲タブのトップへ戻る

分光技術

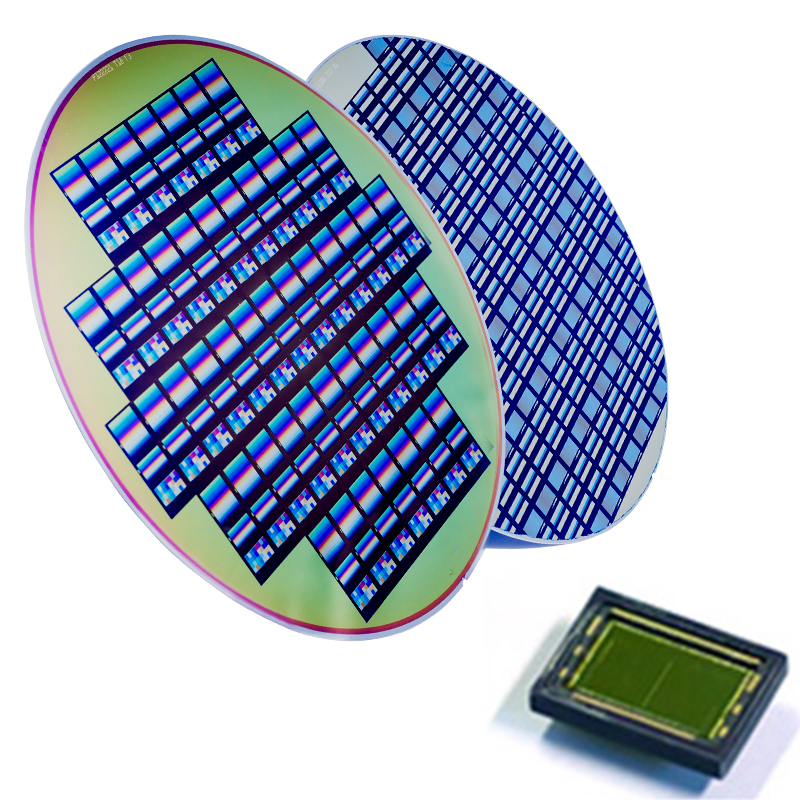

IMECはファブリペロー干渉を用いた狭帯域及び可変フィルタ技術とプロセスを独自に開発し、分光波長、バンド幅、透過率、可変構成など様々なカスタム構成に対応することができます。

モザイク分光

モザイク分光フィルタは、イメージセンサ上の各画素又は複数の画素に様々な波長バンドのフィルタをモザイク状に構成します。下記はイメージセンサ上に配列されたフィルタの構成例です。


RGB+NIRモザイクモデルのQE

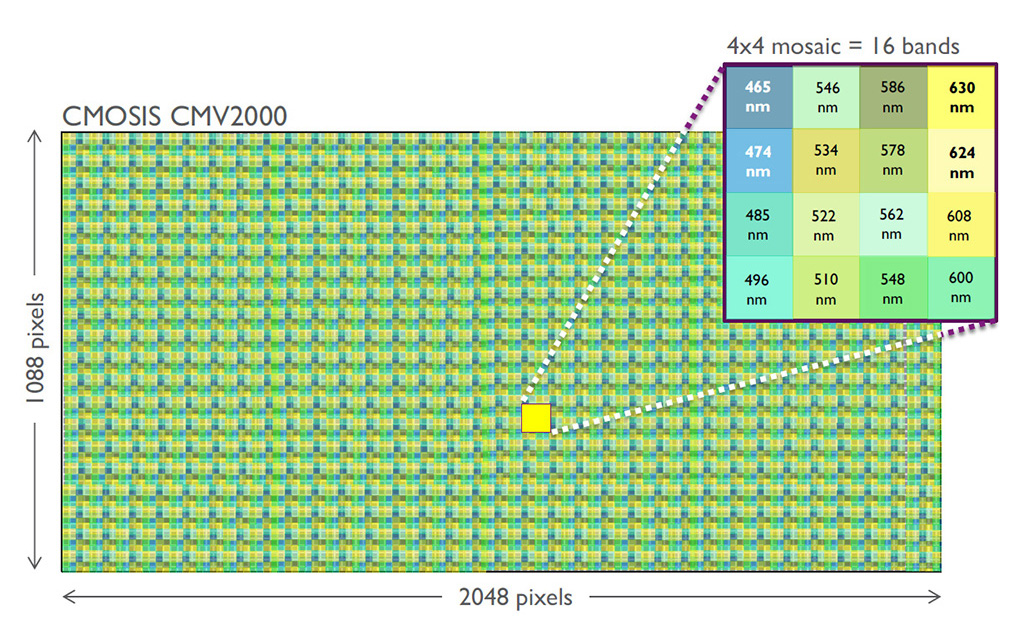

VIS 16バンドモザイクフィルタ
VIS 16バンドモザイクフィルタ

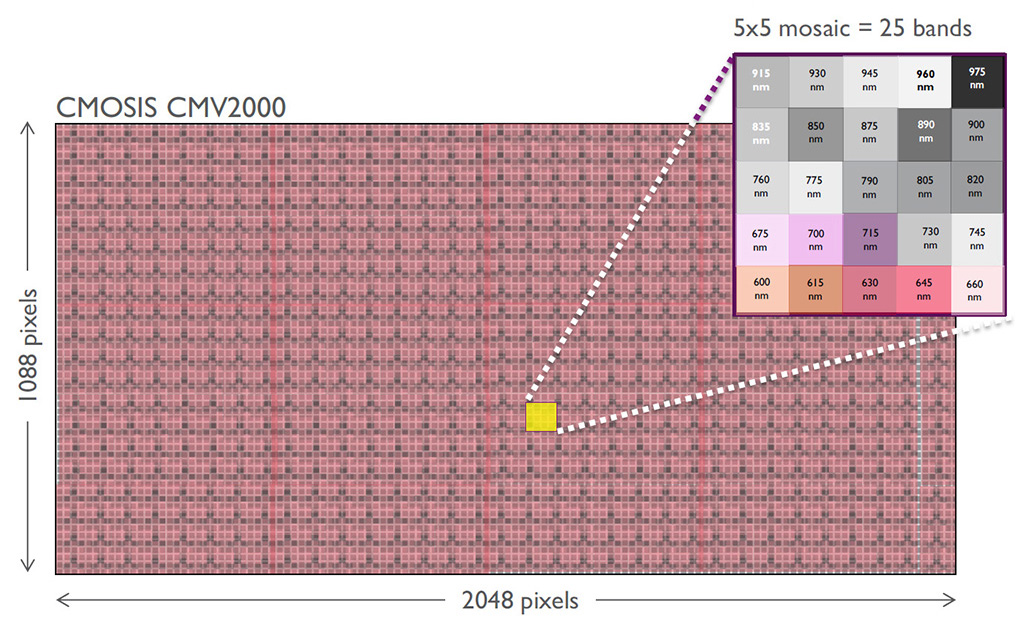

NIR 25バンドモザイクフィルタ
NIR 25バンドモザイクフィルタ
▲タブのトップへ戻る

imecのハイパースペクトルカメラは、様々な分野での応用が期待される技術です。

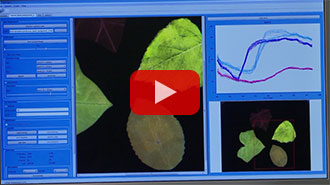

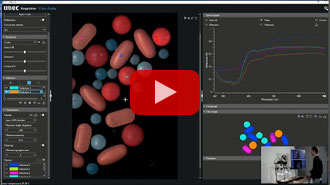

紹介動画

SWIR 9バンド/SNAP SCAN VNIR 150バンド
デモンストレーション

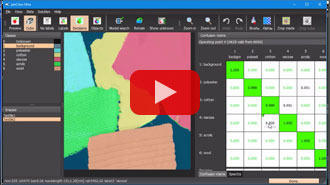

サードパーティーソフトウェアperClass Mira
での分類処理
imecのハイパースペクトルイメージング

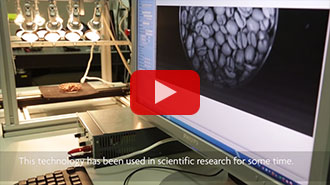

imecハイパースペクトルカメラ ~食品検査~

使用用途例

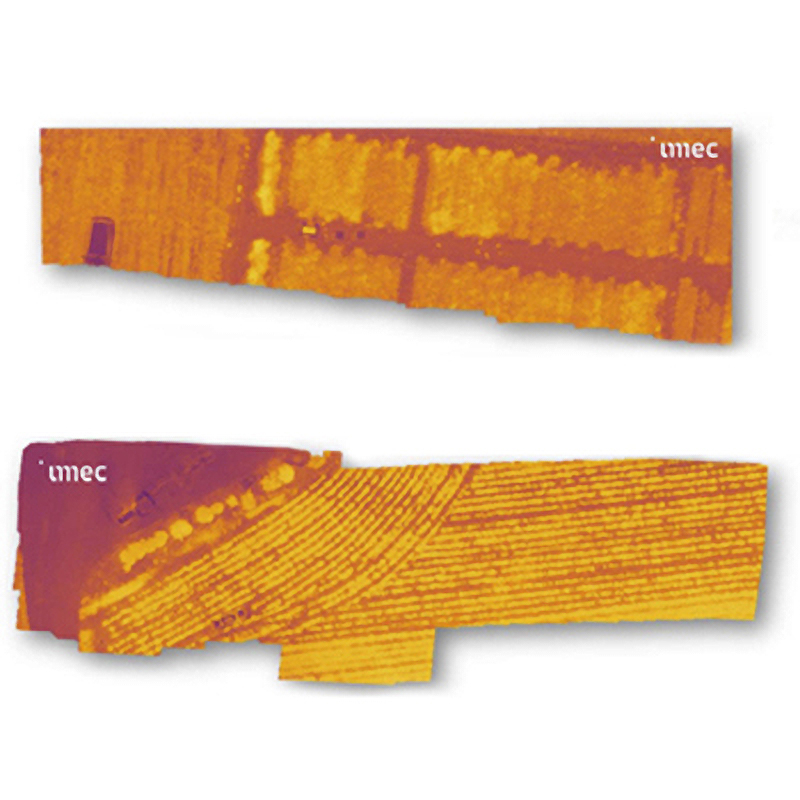

リモートセンシング
UAV、ドローン、小型衛星(ナノサテライト)搭載
imecのハイパースペクトルカメラを使ったリモートセンシング
  • 精密農業
  • 環境計測
  • 地表/海洋観察
マシンビジョン/選別処理
imecのハイパースペクトルカメラを使ったマシンビジョン
  • 食品の品質検査・等級選別
  • 薬剤検査
  • 産業用の品質検査・選別処理
    (プラスチック、セラミック、ガラスなど)
  • ロボットマシンビジョン
  • 鉱業/鉱物
  • 印刷品質検査
  • 廃材リサイクル
医療・ライフサイエンス
imecのハイパースペクトルカメラを使った医療
  • 医療ガイド手術
  • 顕微鏡検査
  • 蛍光観察
  • 内視鏡検査
  • 眼科(網膜)検査
  • 外傷検査
  • スキンヘルス
  • DNAシーケンサー
  • 血球計数
  • 生体検査
セキュリティ・監視
imecのハイパースペクトルカメラを使った監視&セキュリティ
  • 偽造防止
  • ガス検出
  • 侵入監視
  • 認証システム
  • レスキュー
  • 科学捜査
車両・交通
imecのハイパースペクトルカメラを使った交通監視
  • 暗視システム
  • 燃料監視システム
その他
imecのハイパースペクトルカメラを使った分析・解析・R&D
  • 分光解析
  • 水質分析
▲タブのトップへ戻る
  商品コード(型番) 構成/内容 価格(税別)
ハイパースペクトル
カメラ
IMEC-HS-VIS-RedNIR UAVデュアルスナップショット
VIS-RedNIR(470-860nm)30バンド、
ソフトウェア、ケーブル
お問い合わせ
レンズ IMEC-LENS-E16-VISNIR Edmund Optics VIS-NIRレンズ 16mm, Cマウント お問い合わせ
IMEC-LENS-E25-VISNIR Edmund Optics VIS-NIRレンズ 25mm, Cマウント お問い合わせ
IMEC-LENS-E35-VISNIR Edmund Optics VIS-NIRレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-E50-VISNIR Edmund Optics VIS-NIRレンズ 50mm, Cマウント お問い合わせ
IMEC-LENS-S20-VISNIR Schneider VIS-NIR APOレンズ 20mm, Cマウント お問い合わせ
IMEC-LENS-S24-VISNIR Schneider VIS-NIR APOレンズ 24mm, Cマウント お問い合わせ
IMEC-LENS-S35-VISNIR Schneider VIS-NIR APOレンズ 35mm, Cマウント お問い合わせ
IMEC-LENS-S50-VISNIR Schneider VIS-NIRレンズ 50mm, Cマウント お問い合わせ
カスタムプロジェクト IMEC-HS-VIS-NIR UAVデュアルスナップショット
VIS-NIR(470-970nm)40バンド
お問い合わせ
IMEC-HS-NIR-SWIR UAVデュアルスナップショット
NIR-SWIR(675-1700nm)40バンド
お問い合わせ
