高速GigEカメラ Baumer(バウマー)社製

製品名

LXG-120M/LXG-120C

4096 × 3072 @ 19fps 1200万画素 モノクロ or カラー

Baumer 産業用カメラ Jetson Xavier対応カメラ Baumer 産業用カメラ

アルゴ取扱いのBaumer社カメラ・VLXTシリーズへのリンク
point
  • Baumer LXG-120 1200万画素高速カメラ
  • 4096 × 3072 @19fps CMOSセンサ搭載
  • 大容量内部イメージバッファ
  • マルチキャスト転送対応
  • Pythonでの制御に対応(aravis、harvesters)
  • 8/12ビット出力対応
  • マルチROIによる複数エリア取得対応
  • PoEによる給電も可能
  • 静的リンク・アグリゲーション(SLA)によるDualGigE対応
  • DualでもSingleでも動作可能なPnP式DualGigE
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応

アルゴ取扱いのBaumer(バウマー)社のLXG-120はams製のCMOSセンサ・CMV12000を搭載し解像度4096 × 3072で19fpsで取り込みが可能です。高感度・低ノイズなセンサを搭載する計測機器・検査装置組み込み用の産業用カメラです。

出力インタフェイスはGigE・ギガビットイーサネットでレンズマウントはM58マウントを採用しました(アダプタによりFマウント、M42マウント、Cマウントに対応可能)。サイズは60 × 60 × 54mm、290g(M58マウント)のコンパクトデザインを実現しました。128MB内部バッファによる確実で安定したデータ転送を備え、様々なトリガーモードが支援されております。内部信号をトリガとして出力するTimer出力や内部イベントをカウントするカウンター機能、異なるパラメータに瞬時に切り替えて継続撮影するシーケンサーなど自動制御に役立つ機能が搭載されています。

静的リンク・アグリゲーションによるPnP対応のDualGigEですのでリアルタイムでSingleとDualを切り替え可能です。また、切替時に転送量が帯域をオーバーする場合は自動的にフレームレートを抑制し、出力が停止しないように自動調整します。

※レンズは別売です。


解像度 4096(H) × 3072(W) @ 19fps 1200万画素
階調 8 / 12 ビット対応 (12ビットADC)
ダイナミックレンジ 57 dB
センサ CMOS ams:CMV12000
フォーマット APS-Cフォーマット(22.528 × 16.896mm)
ピクセルサイズ 5.5μm × 5.5μm
シャッター方式 グローバルシャッター
フレームレート 19fps @ 4096 × 3072 フルフレーム
露光制御 44μsec ~ 1sec(1μsec単位で指定可能)
デジタルゲイン 1.0x ~ 4.0x
内蔵メモリバッファ 512MB
JumboFrame機能 9,000Byteまで対応
オペレーションモード フリーラン or トリガーモード
機能 HDR / シーケンサー / タイマー / カウンター / LUT / 欠陥画素補正 / FPN補正 / パケット再送 / イベントログ出力
パーシャルスキャン 縦横任意指定可能(横は32画素ずつ)
マルチプルROI 最大8カ所登録可能
ビニング 2 × 2まで(モノクロのみ)
イメージフォーマット モノクロ:Mono8 / Mono12
カラー:BayerGB8 / BayerGB12
マルチプルデジタルI/O 入力:1ライン、出力:3ライン
外部入力 レベル検知(0 ~ 30VDC / max=10mA)
Low:0 ~ 4.5VDC / High:11 ~ 30VDC
外部出力 アクティブ, High or Low
5 ~ 30VDC / max=50mA(通常24VDC)
ハウジング アルミニウム、IP40
インターフェース GigabitEthernet(1000BASE)
IPアドレス設定 固定IP、DHCP、LLA
レンズマウント M58マウント(アダプタによりFマウント、M42マウント、Cマウントに対応可能)
コネクタ RJ45 x2port : GigabitEthernet(PoE対応)
M8(8pin) : 電源、MultiI/O
本体寸法 60 × 60 × 54.25mm
重量 290g(M58マウント)/ 390g(Fマウント)/ 340g(M42マウント) / 332g(Cマウント)
電源・消費電力 入力電源:12~24VDC、 消費電力6.1W(PoE時 7.4W)
使用環境温度 / 湿度 動作時:+5℃ ~ +66℃、保管時:-10 ~ +70℃ / 10% ~ 90% 結露しないこと
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GEN<I>CAM準拠
対応
サードパーティソフト
・MVTec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Future Processing:Adaptive Vision Studio
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る

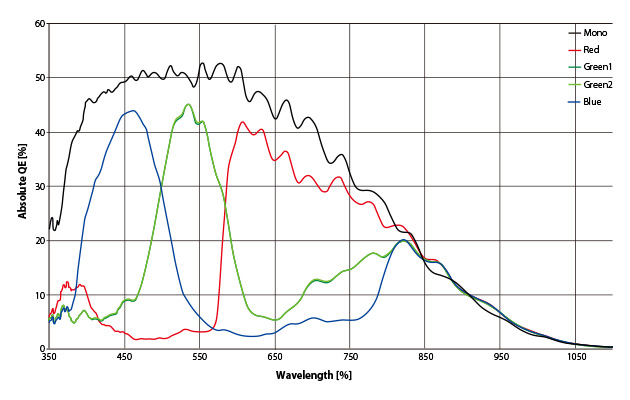

LXG-120M / LXG-120C(CMV-12000)
アルゴ取扱いのBaumer社カメラ・LXシリーズの分光感度特性グラフ
▲タブのトップへ戻る
LXGシリーズ M58マウント図面
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
LXG-120M 高解像度GigEカメラ
モノクロ・1200万画素・M58マウント
お問い合わせ
LXG-120C 高解像度GigEカメラ
カラー・1200万画素・M58マウント
お問い合わせ
※一括で複数台ご検討の場合は別途ご相談ください。


ネットワーク機器
商品コード(型番) 構成/内容 価格
AdLink PCIe-GIE74P-PoE AdLink 4port LANカードPoE対応 PCIe x4 75,000円
税込 82,500円
BIJ-POE-1P2G 1台接続用 PoE Power Injector/AC100V電源用
(スイッチングハブ機能はありません)
16,280円
税込 17,908円
BS-GS2008P PoE+対応 GigEスイッチングハブ/AC100V電源用
(RJ45:8Port)
お問い合わせ
レンズアクセサリー
商品コード(型番) 構成/内容 価格
Adapter M58/F-Mount M58 to F-Mount レンズマウントアダプタ 28,000円
税込 30,800円
Adapter M58/C-Mount M58 to C-Mount レンズマウントアダプタ 10,000円
税込 11,000円
Adapter M58/M42x1-Mount(26.8mm) M58 to M42(フランジバック26.8mm)
レンズマウントアダプタ
10,000円
税込 11,000円
Adapter M58/M42x1-Mount(45.5mm) M58 to M42(フランジバック45.5mm)
レンズマウントアダプタ
10,000円
税込 11,000円
ケーブル
商品コード(型番) 構成/内容 価格
AC12V.2-M8-8 12VDC LX/VCXG用ACアダプタ
8pin-M8コネクタ仕様(トリガ用ケーブル付き)
25,000円
税込 27,500円
CAM8.A8-5m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
18,000円
税込 19,800円
CAM8.A8-10m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 10m(先バラ)
25,000円
税込 27,500円
CAM8.A8-5m(90°) L字型8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
20,000円
税込 22,000円
マウントアダプタ・ヒートシンク
商品コード(型番) 構成/内容 価格
Mounting Adapter Type B
(Tripod)
三脚固定用マウントアダプタ 7,000円
税込 7,700円
Mounting Adapter Type C 側面固定用マウントアダプタ 7,000円
税込 7,700円
Heat Sink Type B 大型ヒートシンク(50 × 50 × 40mm) 7,000円
税込 7,700円
ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照

※注意事項

  • Cマウントの場合フルフレームでの撮影時、レンズによってはケラレが発生します。
  • 静的リンク・アグリゲーション(SLA)によるDualGigE制御には
    Intel社のネットワークコントローラーを搭載したLANデバイスが必須です。
  • 静的リンク・アグリゲーション(SLA)ではGigEのLANポートを2ポート使用します。
  • Windows8以降では一部のIntel製ネットワークコントローラーしかチーム化(Teaming)を利用できないため
    ハードウェア環境によってはDualGigEで使用できません。
  • Windows10ではVer22.3以降のIntel製LANドライバでなければチーミングがサポートされていないためDualGigEで使用できません。
  • SLAに対応していないサードパーティソフト使用時はSingleGigEでの動作になります。
  • PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
    IEEE802.3af準拠で1000BASEのポートを持つスイッチが必要です。
  • 熱伝導の良い内部構造をしております。熱を逃がすためにも金属治具に取り付けて使用してください。
  • Heat Sink Type Bですと1つでおおよそ10~8℃ほどの冷却効果があります。
