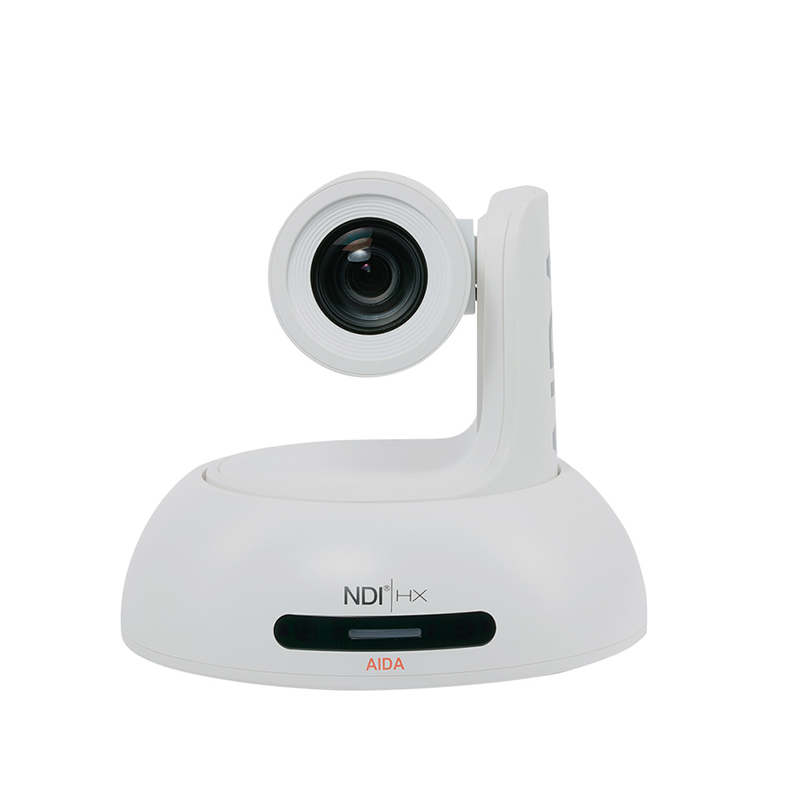

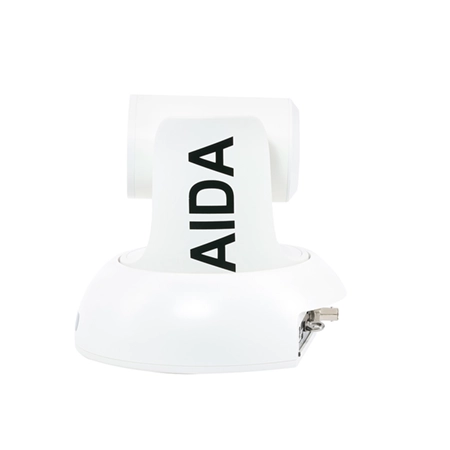

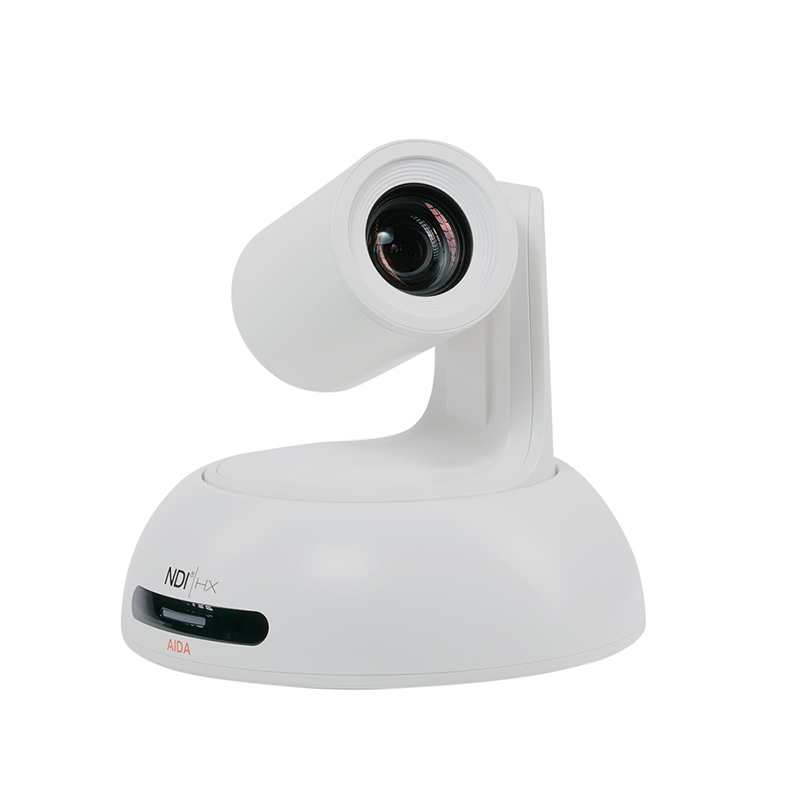

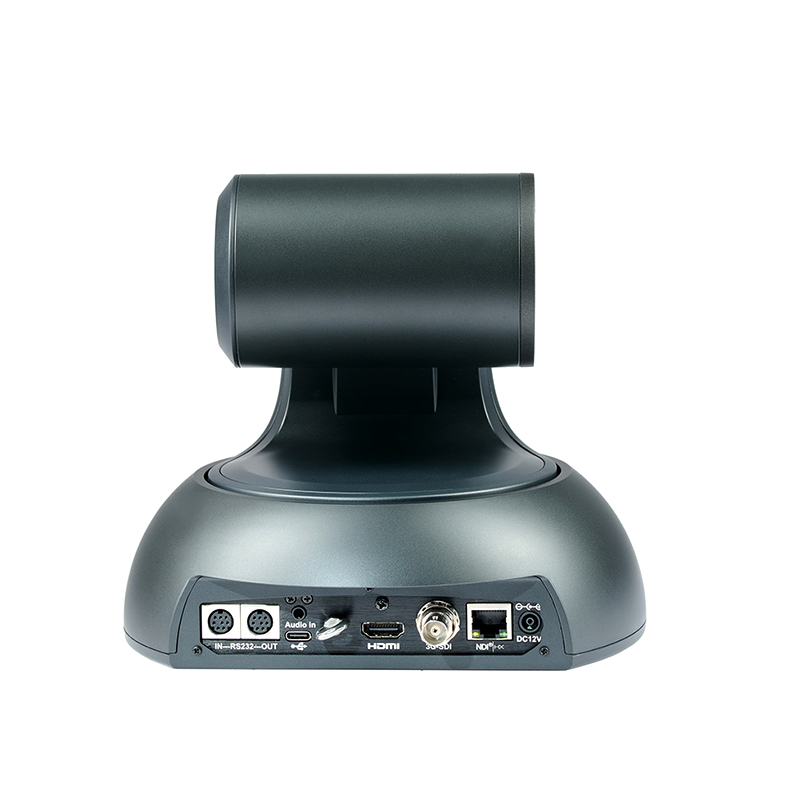

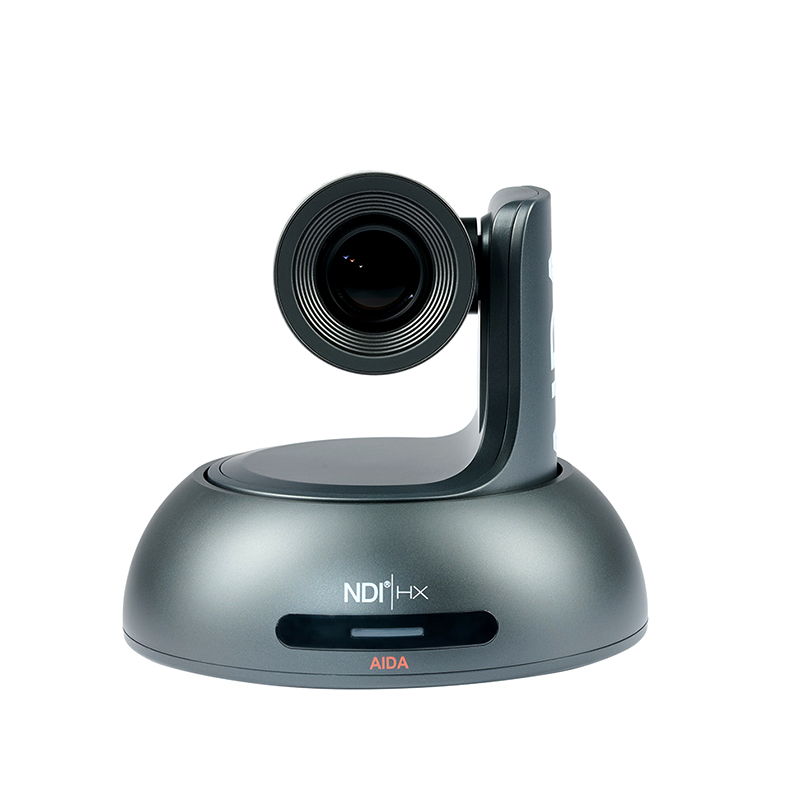

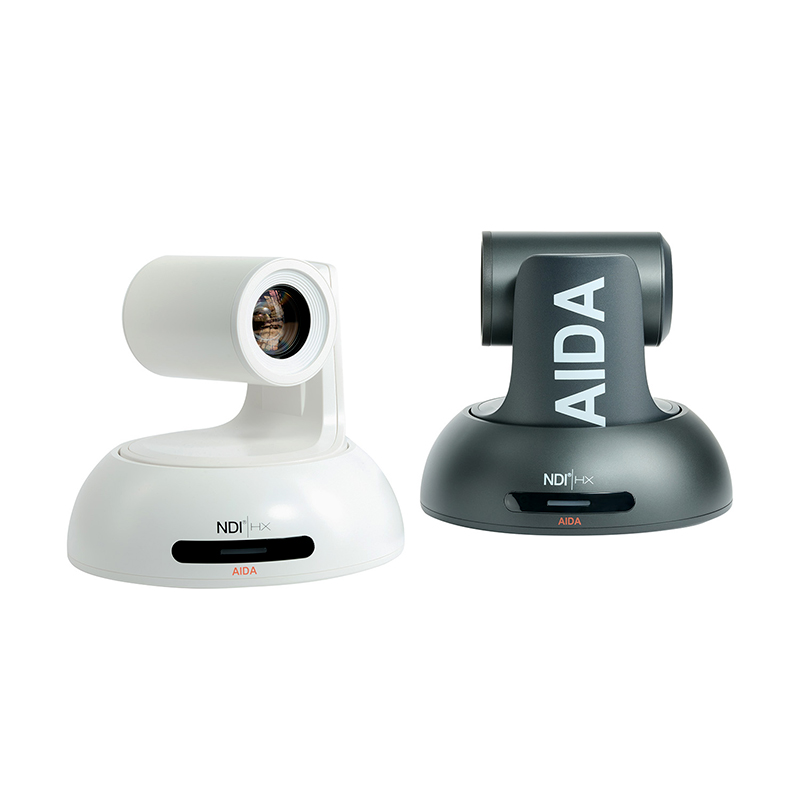

20倍光学ズーム NDI HX3対応 PTZカメラ
製品名
PTZ-NDI3-X20
製品名
PTZ-NDI3-X20
高速120fpsの映像を低遅延でストリーミング配信
- Full HD 1/3インチ CMOSセンサを搭載
- 光学20倍までズーム
- NDI HX3、SRT、RTSP、RTMP、HDMI、3G-SDI、USBを同時出力可能
- 露光時間やホワイトバランスの調整可能
- 赤外線リモコン付属
- VISCA RS232、VISCA Over IPによるカメラ制御に対応
- PoE+(Power over Ethernet)対応で、電源ケーブルが不要
- 録画配信ユニットEpiphan社のPearlシリーズとの連携が可能
AIDA Imaging社のPTZ-NDI3-X20は、HDMIと3G-SDIとNDI HX/NDI HX3を含むストリーミングプロトコルを同時に利用できるPTZカメラです。パン・チルト・ズームの制御はリモコン、PTZカメラコントローラ(別売)、ネットワーク経由でPCやスマートフォンからも操作可能です。光学ズームは20倍まで対応しており、遠くの被写体をしっかり捉えることができます。PoEに対応しているため、1本のLANケーブルでカメラの制御・映像の配信・電力供給を同時に行うことができます。
最大120fpsのフレームレートにくわえ、NDI HX/NDI HX3やSRT、RTMPなど様々なストリーミングプロトコルに対応しているので、高速で高品質な映像を低遅延かつ安全に配信することが要求されるライブイベントやスポーツ中継などに適しています。

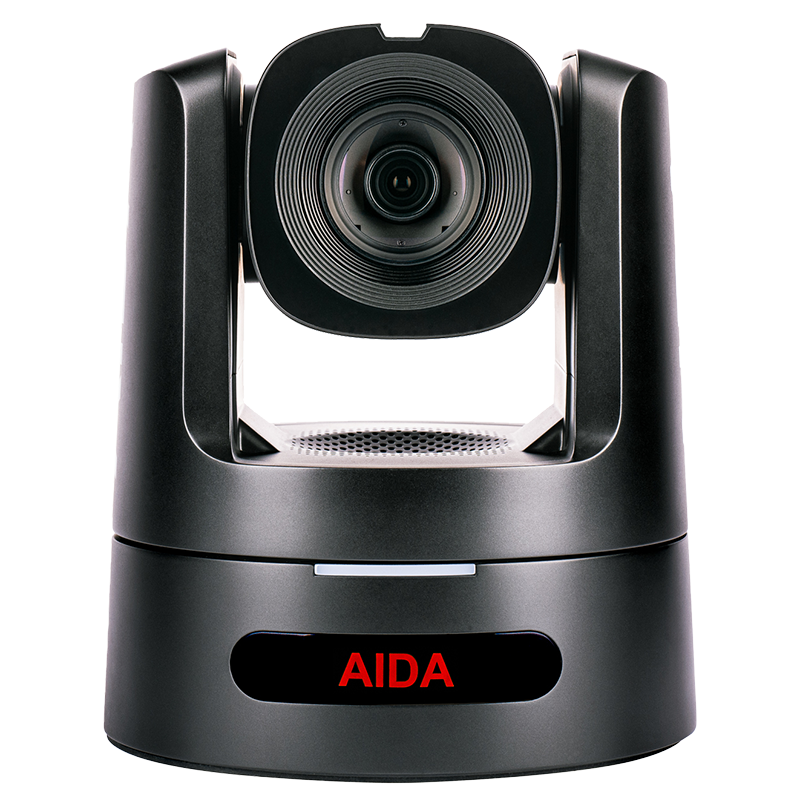

高画質の4KのPTZカメラには、FreeD対応でSDI出力も可能なPTZ4K12G-FNDI-X30や、光学ズーム30倍で望遠タイプのPTZ4K-NDI-X30があります。
アルゴにて取り扱いのEpiphan社のPearlシリーズは録画・ストリーム配信を1台で可能にした製品で、AIDA Imagingのカメラとセットでご利用いただけます。
映像 | センサー | 1/2.5" Progressive CMOS |
---|---|---|
センサーサイズ | 4.09mm × 2.3mm | |
ピクセルサイズ | 2.13 μm (H) × 2.13 μm (V) | |
解像度 | 1080p & 1080i: 1920 × 1080 | |
解像度レート | 1080 120p/ 100p (HDMI, IP, NDI|HX only) 1080 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1080 60i / 59.94i / 50i 720 60p / 59.94p / 50p / 30p / 29.97p / 25p |
|
出力 | NDI HX3、SRT、RTSP、RTMP、HDMI1.4b、HD-SDI / 3G-SDI、USB 3.0 & 2.0 | |
シャッター(露光時間) | マニュアル or オート(1 ~ 1/10,000 s) | |
レンズ | 光学系 | PTZ 20倍光学ズーム |
焦点距離 | 4.9mm ~ 98mm | |
水平画角 × 垂直画角 | 2.4° × 1.3° ~ 45.3° × 26.4° | |
PTZ | Pan/Tilt Range | Pan:340° Tilt:+90° ~ -30° |
Pan/Tilt Spped | Pan:0° ~ +120° / 秒 Tilt:0° ~ +80° / 秒 |
|
プリセット | 128 positions(via WEB) | |
FOV | 61° | |
SMPTE | SMPTE 292M、SMPTE 424M | |
カメラ制御 | VISCA RS232、VISCA Over IP、Onvif、RJ-45、赤外線リモコン | |
動作温度 | 0℃ ~ 40℃ | |
寸法 | 169.85mm × 190mm × 176.5mm | |
重量 | 1.4kg | |
電源 | 12VDC(+9 ~ +15VDC)、PoE+(IEEE802.3at Standard Required) |
- 表記の仕様は予告無く変更される事があります。

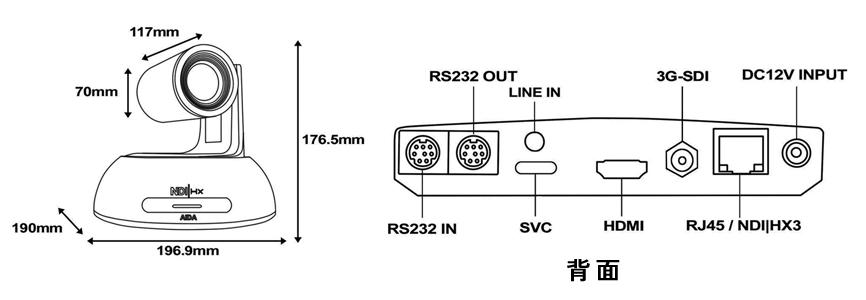

PTZ-NDI3-X20 寸法図
NDI®とは
NDI®(Network Device Interface)は、Newtekがライブ映像制作の支援を目的として開発した低遅延で高品質な映像を伝送できるIPビデオ伝送方式です。AIDA Imagingのカメラは高圧縮かつ低帯域幅で伝送できる「NDI HX2」または「NDI HX3」を採用しており、本来はライセンスを必要としますが、標準でライセンスを付与しているため、追加で購入する必要がありません。
限られたネットワーク帯域を最大限に活用
NDIによるシステム構成例
従来の映像制作ではカメラ1台を制御するのにケーブルやコンバータなどを用意する必要がありましたが、NDIはLANケーブル1本だけで制御することが可能です。また、NDI対応機器はカメラ以外にもPCやコントローラなど映像制作に関連する機器が複数存在しても、ネットワークを介して相互に認識してすることが可能です。さらに優れた圧縮コーデックを採用しており、限られた帯域の中でも複数台数のカメラを接続することが可能です。
NDI Tools(無償)で誰でも簡単にカメラを制御
NewTek社が提供するNDI Toolsをご利用いただくことで、NDIカメラで取得した映像をより効率的に運用することができます。その他の機能については下記を参照してください。
https://ndi.video/tools/
-
NDI Bridge
シンプルかつセキュアなネットワーク設定により、インターネット経由で NDI映像を安全に共有することが可能です。
-
NDI Studio Monitor
NDIカメラで取得した映像をリアルタイムでモニタリング、簡単な制御・録画が可能。複数のNDIチャンネルを配置することも可能です。
※Macの場合は「NDI Video Monitor」というツールになります。 -
NDI Webcam Input
NDIカメラをUVCカメラに変換してWebカメラのように活用できます。
スマートフォンのアプリ経由でもカメラを操作可能
iPhoneやAndroid向けにNDI®カメラを操作するアプリがございますので、お手元のスマートフォンを使ってNDI®カメラを遠隔操作することができます。
お使いのソフトウェアと連携
NDI®は動画配信ソフトウェアやレコーディング制作用のスタジオツールとの互換性が高いことが特長です。お使いのソフトウェアに、簡単にAIDA Imagingのカメラを追加することができます。
NDI®プロトコルの使い分け
NDI®は、NDI HX、NDI HX3、NDI®(HighBandwidth)の3つの主要なプロトコルで構成されています。各プロトコルには上記のとおりメリット・デメリットがあります。映像製作の現場に応じて使用するプロトコルを使い分ける必要があります。
NDI®の比較
NDI HX | NDI HX3 | NDI® (HighBandwidth) |
|
---|---|---|---|
最大転送速度 | 16Mbit/s以下 | 60 ~ 80Mbit/s | 150Mbit/s以上 |
圧縮コーデック | H.264,H.265 | H.264,H.265 | NDICodec |
遅延 | 90ミリ秒以下 | 80ミリ秒以下 | 80ミリ秒未満 |
FPGAが必要 | - | - | |
画質 | |||
用途 | 大規模なマルチカメラシステム | 高画質・リアルタイム性重視 小規模マルチカメラシステム |
プロ仕様の高画質カメラシステム |
価格 |
※NDI®の仕様が変更される可能性があります。上記のプロトコルを実行するための要件については、NDI公式サイト(https://ndi.video/)をご確認ください。
録画配信ユニットであるEpiphan社のPearlシリーズと組み合わせることで、リアルタイム配信をともなうハイブリッド型のオンラインセミナー、手軽にクロマキーが使える配信スタジオの構築、工場などの狭い箇所の遠隔リアルタイム設備監視など様々な用途でご利用いただけます。
様々なインターフェースや特徴を持ったAIDA Imaging社カメラと一緒に使用すれば、必要最低限の機材・人数・コストであらゆるシーンを録画・配信することができます。
商品コード(型番) | 構成/内容 | 価格 | |
---|---|---|---|

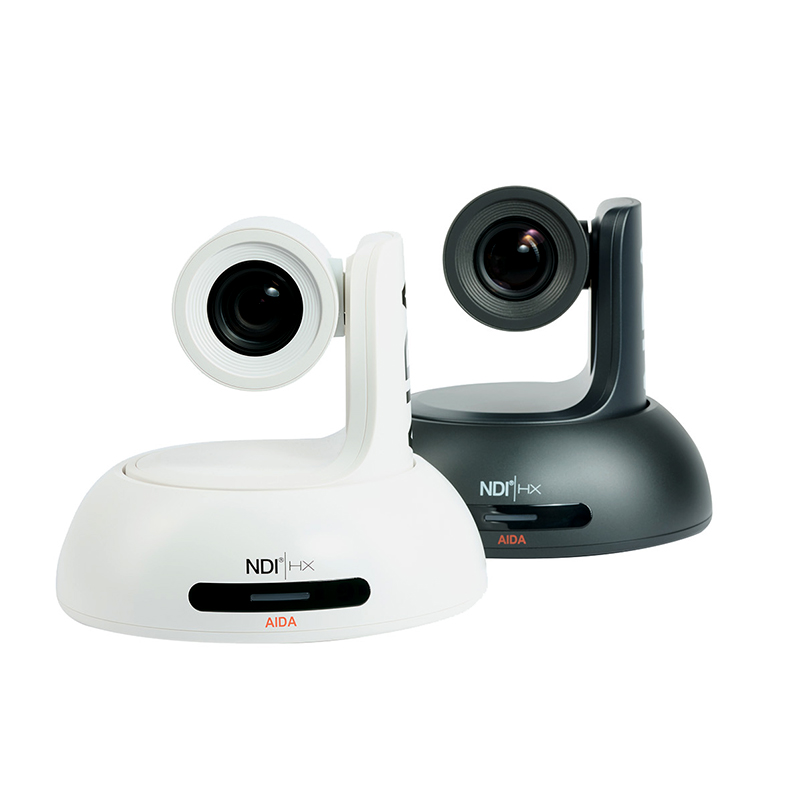

カメラ | PTZ-NDI3-X20W | Full HD PTZカメラ 120fps NDI|HX3 20倍ズーム オートトラッキング付 ホワイト | お問い合わせ |
PTZ-NDI3-X20B | Full HD PTZカメラ 120fps NDI|HX3 20倍ズーム オートトラッキング付 ブラック | お問い合わせ | |
カメラ コントローラ |
CCS-USB | カメラUSBコントローラー | お問い合わせ |
CCU-MINI | コンパクト VISCA シリアルおよびPTZカメラコントローラー | お問い合わせ | |
CCU-IP | PTZカメラコントローラ | お問い合わせ | |
ケーブル | CBL-RJ45 | 8ピン RS232 -RJ45変換ケーブル | お問い合わせ |
PTZカメラ用 マウント |
WM-PTZ | PTZ 壁付用L字マウント ブラック | お問い合わせ |
PWM-PTZ-W | PTZ 壁付用L字マウント ホワイト | お問い合わせ | |
オプション 機器 |
GCON-SDI | SDI Genlockコンバータ | お問い合わせ |
GCON-HDMI | HDMI Genlockコンバータ | お問い合わせ | |
TGEN-6P | 3G-SDI HD-SDI Genlock同期ジェネレータ | お問い合わせ | |
録画配信 ユニット |
Pearl Nano | ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nano | お問い合わせ |
Pearl Nano SSD | ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nano, SSD 512GB | お問い合わせ | |
Pearl Nano 4K Addon | Pearl Nano 4Kアドオン ※4K対応が必要な場合はご注文ください |
お問い合わせ | |
Pearl Nano Rack Shelf | Pearl Nano用ラックシェルフ(最大2台搭載可能) ※Pearl Nano本体は含まれません |
お問い合わせ | |
Pearl Mini | ライブ映像制作 録画&ストリーミングエンコーダ Pearl Mini | お問い合わせ | |
Pearl Mini SSD | ライブ映像制作 録画&ストリーミングエンコーダ Pearl Mini , SSD 512GB | お問い合わせ | |
Pearl Nexus | ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nexus 1TB SSD (ラックマウント対応) |
お問い合わせ | |
Pearl-2 | ライブ映像制作 録画&ストリーミングエンコーダ Pearl-2 | お問い合わせ | |
Pearl-2 Rackmount | ライブ映像制作 録画&ストリーミングエンコーダ Pearl-2 (ラックマウントタイプ) |
お問い合わせ | |
Pearl-2 4K Addon | Pearl-2 4Kアドオン ※4K対応が必要な場合はご注文ください |
お問い合わせ |
- レンズ・ケーブル類はカメラ本体と一括で販売しています。
- レンズ・ケーブル類を単体で購入する場合は割高になる場合があります。
付属品
赤外線リモコン
カメラ用ブラケット
電源アダプタ
カメラ | PTZ-NDI3-X20 | マニュアル | Ver: 1.0 | [PDF形式:1.5MB] |
---|---|---|---|---|
スペックシート | [PDF形式:1.2MB] | |||
IPツール | AIDA Engineering Tool | IP アドレス設定ツール (ネットワーク接続用) |
Ver: 2.15.24 | [ZIP形式:9.2MB] |
VISCA | VISCA - IP Cameras VISCA用コマンドリスト |
IPカメラ用 | Ver: 03.4.23 | [ZIP形式:123KB] |
カメラ コントローラ 資料 |
CCS-USB USBカメラコントローラ |
マニュアル | Ver: 1.0 | [PDF形式:1MB] |
スペックシート | [PDF形式:1.1KB] | |||
カメラ制御ソフトウェア | Ver: 2.13 | [ZIP形式:1.3MB] | ||
ドライバ | Ver: 2.12.24 | [ZIP形式:4MB] | ||
CCU-MINI PTZカメラコントローラ (コンパクトタイプ) |
マニュアル | Ver: 1.0 | [PDF形式:1.2MB] | |
スペックシート | [PDF形式:1MB] | |||
ファームウェア | Ver: 03.26.24 | [ZIP形式:5MB] | ||
CCU-IP PTZカメラコントローラ |
マニュアル | Ver: 1.0 | [PDF形式:1.4MB] | |
スペックシート | [PDF形式:1MB] | |||
ファームウェア | Ver: 04.11.24 | [ZIP形式:7MB] | ||
オプション機器 関連資料 |
GCON-SDI SDI Genlockコンバータ |
マニュアル | Ver: 1.0 | [PDF形式:470KB] |
スペックシート | [PDF形式:1.2MB] | |||
GCON-HDMI HDMI Genlockコンバータ |
マニュアル | Ver: 1.0 | [PDF形式:470KB] | |
スペックシート | [PDF形式:1MB] | |||
TGEN-6P 3G-SDI HD-SDI Genlock 同期ジェネレータ |
マニュアル | Ver: 1.0 | [PDF形式:360KB] | |
スペックシート | [PDF形式:1MB] |
