フレームグラバーボード(画像入力ボード)

製品名

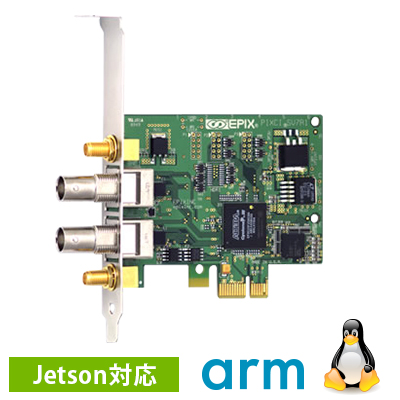

PIXCI-SV7

外部トリガ対応のアナログコンポジット入力・2ch同時入力対応

EPIX社ソフトダウンロードサイト
point

EPIX社の産業用アナログ画像入力ボードPIXCI-SV7は標準アナログビデオ信号(NTSC/PAL、RS-170/CCIR)を取り込むことが可能なフレームグラバーボードです。

2ch同時入力・録画に対応し、外部トリガ制御も可能です。また、キャプチャソフトウェアXCAP-Liteが無料添付されています。アプリケーションの開発にはXCLIBライブラリ(別売)が支援され、ソフトウェアの開発をWindows又はLinux環境下で行えます。

仕様

商品コード(型番) PIXCI-SV7
入力ビデオフォーマット NTSC/PAL、RS-170/CCIR
入力チャンネル数 2系統(同時入力可能)
入力コネクタ BNC ×2
インターフェース PCI-Express ×1
外部トリガ Input/Output:LVTTL
トリガコネクタ SMA ×2
ビット階調 8ビット、16ビット(モノクロ/カラー)
ゲイン制御 プログラマブルゲイン 0-200%
A/D 輝度A/D、クロミナンス(カラー)A/D搭載
ジェンロック デジタルジェンロック/自動同期回路
解像度設定 スケーリング & クロッピング機能
ドライバ TWAIN、ImagePROドライバ
ビューワソフトウェア キャプチャソフトウェアXCAP-Lite付属
SDK XCLIB or XCLIB-IPLライブラリ(別売)
対応OS 32/64bit:Windows(XP以降のWindowsOS)
32/64bit:Linux
ARM NVIDIA:Jetsonシリーズ
サイズ 83.8mm(L)× 64mm(W) LowProfile(ロープロファイル)準拠
標準ブラケット FullHeight
使用環境温度 0~70℃
相対湿度 80%(動作時)、95%(保管時) 結露しない事
コンプライアンス EMC Directive89/336/ECC、Class B、RoHS

価格

商品コード(型番) 構成/内容 価格
ボード PIXCI-SV7 GPI/O搭載2ch用アナログ入力ボード お問い合わせ
オプション OPT-FHBRKT-SV7 PIXCI-SV7用FullHeightブラケット(追加購入用) 4,000円
税込 4,400円
OPT-LPBRKT-SV7 PIXCI-SV7用LowProfileブラケット 4,000円
税込 4,400円
専用キャプチャ
ソフト
XCAP-LTD フレームバッファー容量など一部制限機能を解除 お問い合わせ
XCAP-STD 全機能が使用可能 お問い合わせ
SDK XCLIB-V3.8 32/64bit Windows/Linux用SDK(基本関数群) お問い合わせ
XCLIBIPL-V3.8 32/64bit Windows/Linux用SDK(基本関数群+拡張関数群) お問い合わせ

※注意事項

  • SV7は標準でFullHeightブラケットです。
  • XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー(USB)が付属します。
  • XCAP-LTDで確保できるフレームバッファは最大8GBまでです。

資料

【ハードウェア】 ・インターフェース&帯域幅

【ソフトウェア】 ・XCAPソフトウェア ・XCLIBプログラマライブラリ
