ガラス温度測定向け
サーモグラフィUSB2.0カメラ

シリーズ名

PI450iG7/PI640iG7シリーズ

低価格・小型・高速・高解像度・多機能


point
  • ガラスの温度測定に特化した小型赤外線サーモグラフィカメラ
  • 非接触で二次元の温度測定(150℃~1500℃)
  • レンズ・ソフト込み驚きの低価格
  • USBケーブル1本でパソコンと接続
  • IP67、耐振動、耐衝撃ケース
  • 多機能撮影ソフト(日本語対応)、組み込み用DLL付属

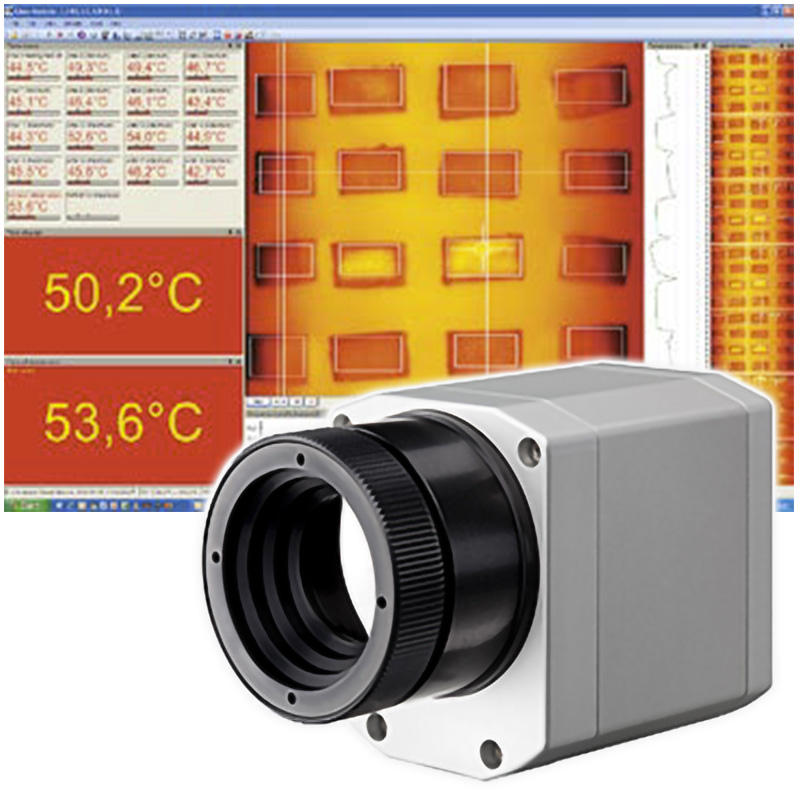

Optris社のサーモグラフィPI450i G7シリーズ/PI640i G7シリーズは、ガラスの温度測定に特化した赤外線カメラです。

このカメラはガラスの放射率が1に近い7.9μmの波長のみを利用するため、誤差の少ないガラスの温度測定が可能です。

測定温度範囲は150℃~1500℃で、小さなビー玉から大きな窓ガラスまで様々なガラス製品の温度管理、記録・工程制御など、広くご活用いただけます。また温度測定前の位置調整用に0~250℃の測定温度範囲での観察も可能です。

日本語対応した付属の多機能ビューワソフトでアラーム出力など簡単に設定できるほか、小型でSDKも付属しており、装置組み込みにも活用いただけます。

さらに多様な設置環境に対応できるようIP67に対応し耐振動・衝撃設計となっております。

多機能撮影ソフト PI-Connect オプション製品ラインナップ 冷却ジャケット・USBServerなどを紹介
カメラ仕様詳細
シリーズ名 PI450i G7 PI640i G7
解像度@フレームレート 382×288@ 80Hz/27Hz
(ソフトウェア切替)
640×480 @ 32Hz
640×120 @ 125Hz
(ソフトウェア切替)
センサー 非冷却FPA
測定波長域 7.9μm
測定温度レンジ 150 ~ 900℃
200 ~ 1500℃
最大感度(NETD) 150mK @ 640℃ 80mK@650℃
測定精度 ±2%
読み出し エリア & ライン読み出しに対応
レンズ
(視野確認ツール)
O18:FOV 18°×14° O15:FOV 15°x11°
O29:FOV 29°x22° O33:FOV 33°x25°
O53:FOV 53°x40° O60:FOV 60°x45°
O80:FOV 80°x56° O90:FOV 90°x64°
インタフェイス USB2.0
ソフトウェア キャプチャーソフトウェア & 組み込み開発用DLL
OS Windows10
GPI/O 0-10V入力、デジタル入力、0-10V出力
使用環境温度 0 ~ 70℃ 0 ~ 50℃
保存環境温度 -40 ~ 70℃ -40 ~ 85℃
使用環境湿度 20 ~ 80%結露しないこと
環境使用規格 IP67対応(NEMA4)
耐衝撃・振動 25G、IEC68-2-29 / 2G、IEC 68-2-6
三脚マウント 1/4 - 20UNC
電源 USBバスパワー供給
寸法/重量 46 × 56 × 90mm / 320g
校正証明書 有償にて提供可能(本体と同時に注文が必要)
寸法図

レンズ仕様

PIシリーズにはレンズが1本付属します。
下記の表からご用途に合ったレンズを選択いただけます。レンズはカメラと一対で較正を行い精度を高めてから出荷されます。
レンズを追加で購入される場合は較正のためにカメラをお預かりする必要がございます。

HFOV:水平視野
VFOV:垂直視野
DFOV:対角視野
IFOV:1画素分の視野
MFOV:推奨最小ピクセル(3×3)視野
    正しい温度を測定するには3×3ピクセル以上の大きさで対象物が撮影される必要があります。


※PCサイトもしくは画面を横にするとレンズ表が表示されます。
PI450i G7
レンズ
モデル
視野角 被写体までの距離と視野
距離(m) 0.02 0.1 0.2 0.3 0.5 1 2 4 6 10 30 100
O18 18°×14° HFOV(m)     0.066 0.099 0.16 0.33 0.65 1.3 1.9 3.2 9.7 32.4
VFOV(m)     0.050 0.075 0.12 0.25 0.49 1.0 1.5 2.5 7.4 24.6
DFOV(m)     0.083 0.124 0.20 0.41 0.82 1.6 2.4 4.1 12.2 40.7
IFOV(mm)     0.2 0.3 0.4 0.9 1.7 3.5 5.2 8.6 25.9 86.3
O29 29°×22° HFOV(m)   0.057 0.111 0.16 0.27 0.53 1.06 2.1 3.2 5.3 15.7 52.5
VFOV(m)   0.042 0.081 0.12 0.20 0.40 0.80 1.6 2.4 4.0 11.9 39.6
DFOV(m)   0.071 0.137 0.20 0.34 0.67 1.32 2.6 4.0 6.6 19.7 65.7
IFOV(mm)   0.1 0.3 0.4 0.7 1.3 2.7 5.4 8.0 13.4 40.2 133.9
O53 53°×40° HFOV(m)   0.103 0.20 0.30 0.50 1.0 2.0 4.0 5.9 9.9 29.6 98.6
VFOV(m)   0.073 0.14 0.21 0.35 0.70 1.4 2.8 4.1 6.9 20.7 68.9
DFOV(m)   0.127 0.25 0.37 0.61 1.22 2.4 4.8 7.2 12.0 36.1 120.3
IFOV(mm)   0.2 0.4 0.7 1.1 2.2 4.4 8.8 13.2 21.9 65.8 219.4
O80 80°×56° HFOV(m) 0.087 0.17 0.33 0.49 0.82 1.7 3.3 6.7 10.0 16.6 49.9 166.4
VFOV(m) 0.056 0.11 0.21 0.31 0.51 1.0 2.0 4.1 6.1 10.67 30.6 101.9
DFOV(m) 0.103 0.20 0.39 0.58 0.97 2.0 3.9 7.8 11.7 19.5 58.5 195.1
IFOV(mm) 0.2 0.3 0.6 0.9 1.5 3.0 6.0 12.0 18.1 30.1 90.3 300.9
PI640i G7
レンズ
モデル
視野角 被写体までの距離と視野
距離(m) 0.02 0.1 0.2 0.3 0.5 1 2 4 6 10 30 100
O15 15°×11° HFOV(m)       0.08 0.13 0.26 0.53 1.05 1.57 2.62 7.84 26.14
VFOV(m)       0.06 0.10 0.20 0.40 0.79 1.18 1.97 5.89 19.64
DFOV(m)       0.10 0.17 0.33 0.66 1.31 1.96 3.28 9.81 32.70
IFOV(mm)       0.13 0.21 0.41 0.82 1.64 2.46 4.10 12.29 40.97
O33 33°×25° HFOV(m)   0.07 0.12 0.18 0.30 0.60 1.19 2.38 3.57 5.94 17.81 59.34
VFOV(m)   0.05 0.09 0.14 0.23 0.45 0.89 1.77 2.65 4.42 13.25 44.15
DFOV(m)   0.08 0.16 0.23 0.38 0.75 1.49 2.97 4.45 7.40 22.20 73.96
IFOV(mm)   0.10 0.19 0.28 0.46 0.92 1.83 3.65 5.46 9.10 27.28 90.92
O60 60°×45° HFOV(m)   0.13 0.25 0.36 0.59 1.17 2.32 4.63 6.94 11.55 34.63 115.4
VFOV(m)   0.09 0.18 0.26 0.42 0.84 1.66 3.31 4.96 8.26 24.74 82.45
DFOV(m)   0.16 0.30 0.44 0.72 1.44 2.85 5.69 8.53 14.20 42.56 141.83
IFOV(mm)   0.17 0.33 0.49 0.81 1.62 3.24 6.48 9.72 16.20 48.58 161.91
O90 90°×64° HFOV(m) 0.06 0.22 0.43 0.63 1.03 2.03 4.04 8.06 12.07 20.11 60.27 200.85
VFOV(m) 0.04 0.14 0.27 0.39 0.64 1.27 2.53 5.05 7.57 12.6 37.77 125.87
DFOV(m) 0.07 0.26 0.50 0.74 1.21 2.39 4.77 9.51 14.25 23.73 71.13 237.03
IFOV(mm) 0.05 0.22 0.45 0.67 1.11 2.21 4.42 8.84 13.25 22.08 66.24 220.78
※ 背景色がの距離に対して測定精度は仕様外です

視野確認

※PCサイトもしくは画面を横にすると視野確認ツールが表示されます。
  • Xi 80
    • 12° x 12° | Xi 80 | f=12.7 mm
    • 30° x 30° | Xi 80 | f=5.1 mm
    • 55° x 55° | Xi 80 | f=3.1 mm
    • 80° x 80° | Xi 80 | f=2.3 mm
  • Xi 400
    • 18° x 14° | Xi 400 | f=20 mm
    • 29° x 22° | Xi 400 | f=12.7 mm
    • 53° x 38° | Xi 400 | f=7.7 mm
    • 18° x 14° | Xi 400 Macro optics | f=20 mm
    • 80° x 54° | Xi 400 | f=5.7 mm
  • Xi 410
    • Xi 410 | 18° x 12° | f=20 mm
    • Xi 410 | 29° x 18° | f=12.7 mm
    • Xi 410 | 53° x 31° | f=7.7 mm
    • Xi 410 | 80° x 44° | f=5.7 mm
  • PI 160/200/230
    • 6° x 5° | PI 160/200/230 | f=35.5 mm
    • 23° x 17° | PI 160/200/230 | f=10 mm
    • 41° x 31° | PI 160/200/230 | f=5.7 mm
    • 72° x 52° | PI 160/200/230 | f=3.3 mm
  • PI 400i/450i
    • 18° x 14° | PI 400i/450i/G7 | f=20 mm
    • 29° x 22° | PI 400i/450i/G7 | f=13 mm
    • 53° x 38° | PI 400i/450i/G7 | f=8 mm
    • 80° x 54° | PI 400i/450i/G7 | f=6 mm
    • 10° x 8° | PI 450 microscope optics | f=44 mm
  • PI 640i
    • 15° x 11° | PI 640i / PI 640i G7 | f=41.5 mm
    • 33° x 25° | PI 640i / PI 640i G7 | f=18.7 mm
    • 60° x 45° | PI 640i / PI 640i G7 | f=10.5 mm
    • 90° x 64° | PI 640i / PI 640i G7 | f=7.7 mm
    • 12° x 9° | PI 640i microscope optics | f=44 mm
  • PI 05M/08M/1M
    • 4° x 3° | PI 1M 382x288px | f=75 mm
    • 7° x 5° | PI 1M 382x288px | f=50 mm
    • 13° x 10° | PI 05M/08M/1M 382x288px | f=25mm
    • 20° x 15° | PI 1M 382x288px | f=16mm
    • 9° x 5° | PI 1M 764x480px | f=75mm
    • 13° x 8° | PI 1M 764x480px | f=50mm
    • 26° x 16° | PI 05M/08M/1M 764x480px | f=25mm
    • 39° x 25° | PI 1M 764x480px | f=16mm
mm
m
計算
IFOV
MFOV

物体表面の視野

幅:

高さ:

対角線:

ピクセルサイズ:

2x2ピクセル:

▲タブのトップへ戻る
カメラモデル一覧
商品コード(型番) 構成内容
OPTPI45IG7O18T150 ガラス用赤外線サーモUSB2.0カメラ PI450iG7 水平18度レンズ付
OPTPI45IG7O29T150 ガラス用赤外線サーモUSB2.0カメラ PI450iG7 水平29度レンズ付
OPTPI45IG7O53T150 ガラス用赤外線サーモUSB2.0カメラ PI450iG7 水平53度レンズ付
OPTPI45IG7O80T150 ガラス用赤外線サーモUSB2.0カメラ PI450iG7 水平80度レンズ付
OPTPI64IG7O15T150 ガラス用赤外線サーモUSB2.0カメラ PI640iG7 水平15度レンズ付
OPTPI64IG7O33T150 ガラス用赤外線サーモUSB2.0カメラ PI640iG7 水平33度レンズ付
OPTPI64IG7O60T150 ガラス用赤外線サーモUSB2.0カメラ PI640iG7 水平60度レンズ付
OPTPI64IG7O90T150 ガラス用赤外線サーモUSB2.0カメラ PI640iG7 水平90度レンズ付

※商品に含まれるもの

●カメラ本体 ●レンズ 1本 ●レンズキャップ
●USB2.0ケーブル 1m ●PIFケーブル 1.1m ●三脚 ●ソフトウェア ●マニュアル


追加レンズ一覧
商品コード(型番) 構成内容
ACPI4XXIO18 18°×14°/ f=20mmレンズ(PI400I/PI450I用)
ACPI4XXIO29 29°×22°/ f=12,7mmレンズ(PI400I/PI450I用)
ACPI4XXIO53 53°×38°/ f=7,7mmレンズ(PI400I/PI450I用)
ACPI4XXIO80 80°×54°/ f=5,7mmレンズ(PI400I/PI450I用)
ACPI640IO15 15°×11° /f=41.5mmレンズ(PI640i用)
ACPI640IO33 33°×25°/f=18.4mmレンズ(PI640i用)
ACPI640IO60 60°×45°/f=10.5mmレンズ(PI640i用)
ACPI640IO90 90°×64°/f=7.33mmレンズ(PI640i用)

※PIシリーズにはレンズが1本付属します。レンズはカメラと一対で較正を行い精度を高めてから出荷されます。
 レンズを追加で購入される場合は較正のためにカメラをお預かりする必要がございます。


オプション一覧
商品コード(型番) 構成内容
ACPIG7CERT 較正証明書
ACPIPIFMACB5H 産業用PIFケーブル 5m(耐高温5m)
ACPIUSBSGB PIカメラ用LAN変換器(USBServer)
ACPICJAS 冷却ジャケット ver2 スタンダード
ACPICJAEU 冷却ジャケット ver2 USBServer組入れ用
ACCJAPIPIFMA 冷却ジャケット組み込み用ボード版産業用PIF
ACCJAPIFCB20H ACCJAPIPIFMA用ケーブル20m
ACPIUSB5PCB1 USB2.0ケーブル 1m
ACPIUSB5PCB5 USB2.0ケーブル 5m
ACPIUSB5PCB5H2 USB2.0ケーブル 5m 耐高温(250℃)
ACPIUSB5PCB10 USB2.0ケーブル 10m 屋内用
ACPIUSB5PCB10H2 USB2.0ケーブル 10m 耐高温(250℃)
ACPIUSB5PCB20 USB2.0ケーブル 20m 屋内用
ACPIUSB5PCB20FO USB2.0ケーブル 20m 屋外用

※冷却ジャケットは組み込む機器によって型番が変わり、使用するレンズによって必要なオプションが変わります。
 詳細はお問い合わせください。

▲タブのトップへ戻る
非接触で二次元の温度測定
● 200~1500℃を可視化
● 豊富な測定機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、3Dチャート、ダイヤグラム
録画、表示、解析
● 時系列で温度変化を確認
● 保存画像(静止画、動画)を読み出して任意のピクセルの温度情報を取得可能
自動計測・自動監視
● アラーム出力
● オリジナルプログラムとの組み合わせで温度監視の自動化
高速現象にも対応
● 最速80Hzの高速取り込み
高精度
● 専用レンズとカメラを一対で較正済み、較正ファイル付属
小型
● 46×56×90mm 320g
頑丈
● IP67、耐振動、耐衝撃ケース
簡単接続
● USBケーブル1本でパソコンと接続。最大20m
低価格
● レンズ・ソフト込み驚きの低価格
多機能撮影ソフト(詳細はこちら⇒
● 静止画の保存。疑似カラー画像+温度データまたはCSV形式のテキストデータ
● 動画の保存。フレームレート、撮影時間の設定可
● 保存画像(静止画、動画)を読み出して任意のピクセルの温度情報を取得可能
● 複数の測定範囲を任意で設定可能
● 豊富な表示機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、3Dチャート、ダイヤグラム
● 疑似カラー設定。プリセット11種類+手動設定
● オリジナルレイアウトの作成と保存
● ラインスキャナーモード
● 左右上下反転表示
● 画像間演算
● アラーム表示
● 撮影条件のフィードバックと較正。放射率、透過率、環境温度
① 赤外線画像
② 温度情報ラインプロファイル:任意の位置と長さで最大2箇所の設置可能
③ 温度リファレンス:カラーパレットで疑似カラーの温度情報を表示
④ 測定範囲の温度情報:測定範囲の形状と表示情報(最大、最小、平均)が選べます
⑤ 制御情報:カメラ内部温度、イメージャー温度、ホットスポット、コールドスポットなどを表示します
⑥ アラーム情報:設定した閾値を上回ると赤色で、下回ると青色で温度を表示します
⑦ ヒストグラム:横軸が温度、縦軸が頻度の度数分布図です
⑧ 表示温度情報切替:手動、最小最大、標準偏差(1σ、3σ)
⑨ 画像間演算用スイッチ
⑩ カラーパレット切替スイッチ
ソフト開発
● 組み込み用DLL付属(VC++.net、VB.net)
● COMポート経由でシリアル通信可能
外部機器との連係(専用ケーブル付属)
● 温度較正情報入力・・・放射率、周辺温度、参照温度、Flag制御
● 温度情報出力・・・メインエリア温度、内部温度、警報
● 同期撮影・・・トリガー同期録画、トリガー同期静止画、トリガー同期ラインスキャン
▲タブのトップへ戻る

※下の画像をクリックすると拡大された画像が表示されます。


※下の画像をクリックすると動画が再生されます。



ブレーキディスク検査

トラックブレーキ検査

アスファルト舗装

溶接工程

陶磁器焼結工程

接着剤射出/疑似カラー変更

電子部品

ガラス徐冷

解像度比較

Xi80(80×80)
歩道橋道路風景
手
Xi400(382×288)
歩道橋道路風景
手
PI640i(640×480)
歩道橋道路風景
手
▲タブのトップへ戻る

熱成型プロセスを支える温度管理

特定エリア温度時間変化のグラフ化
対象の温度変化イメージ

Optris社のサーモカメラは2次元の温度分布を非接触で測定、可視化します。

付属のソフトウェアには機能が豊富にあり、また組み込み用DLLが付属しているため、測定温度のフィードバックを簡単にメインシステムに伝えることができます。
その特徴から熱しすぎても冷えすぎても問題が発生する、温度管理が欠かせない熱成型プロセスにOptris社のサーモカメラPIシリーズは多く使用されています。

その中でもPI160シリーズは低価格で小型なためHW的にも組み込みやすい作りになっており豊富な採用実績があります。

付属ソフトウェアは温度測定だけでなく、特定エリアの温度の時間変化のグラフ化やトリガー入力による画像取得など、温度の変化の分析も可能なため、製造工程だけでなく、研究開発用にも広く利用されています。

24時間の温度監視で火事を未然に防ぐ

ごみ処理場の監視システムの図

ごみ処理場では集められたごみが火災の原因になることがあります。
Optrisのサーモカメラは温度の上昇を監視しやすいソフトウェアであることはもちろん、アラーム出力や設置場所を選ばないLAN接続にも対応しているため、さまざまな場所、角度から監視することが可能です。

また複数のカメラを1つのPC、1つのアプリケーションウインドウで監視、管理することが可能なため、自由なHW構成で広いエリアも狭いエリアも監視が可能です。実際にPI640を4台使用したシステムがごみ処理場で稼働中です。

高温の金属表面の測定 品質管理に欠かせない温度制御

冷却用ジャケット写真
高温の金属加工現場でのサーモカメライメージ

金属の生産・加工工程では100℃~2000℃程度まで各工程に応じて、温度を管理する必要があります。

Optris社は同社のサーモカメラがIP67に対応しているだけでなく、冷却ジャケット(右画像)、高温対応ケーブル等の提供も行っており、温度や粉じんなどが厳しい環境でも使用できるソリューションを用意しています。

高温測定用に作られたPI 1M/PI 05Mはそれぞれ1800℃、2000℃までの温度測定、温度分布の可視化が可能で最速1kHzでデータ取得が可能です。

温度のふらつきが大きい高温の金属加工現場ではピークの最大温度を表示し続けるピークホールド機能が重宝しています。

ガラス産業 ガラス生産・加工の最適化

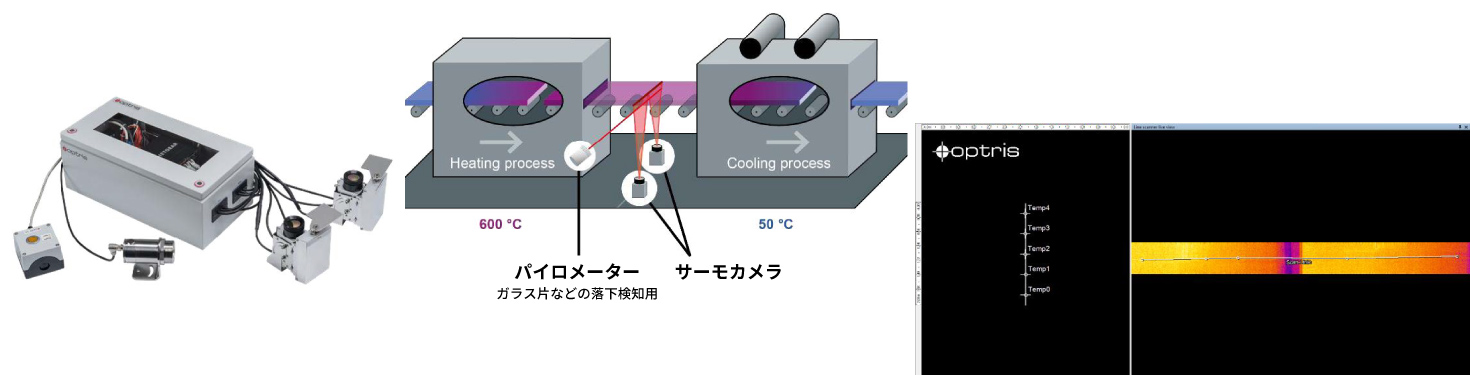

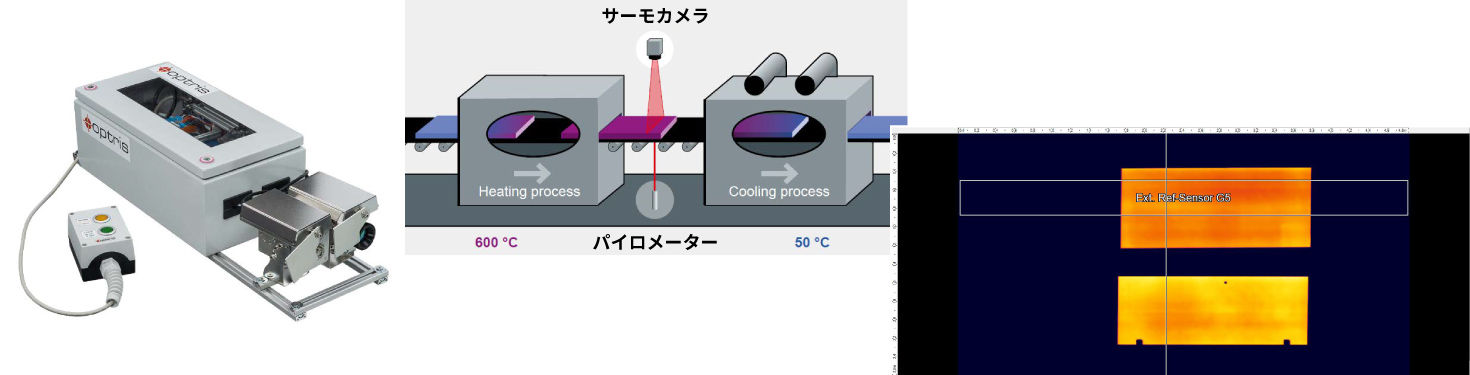

ガラスの製造工場での温度管理システム

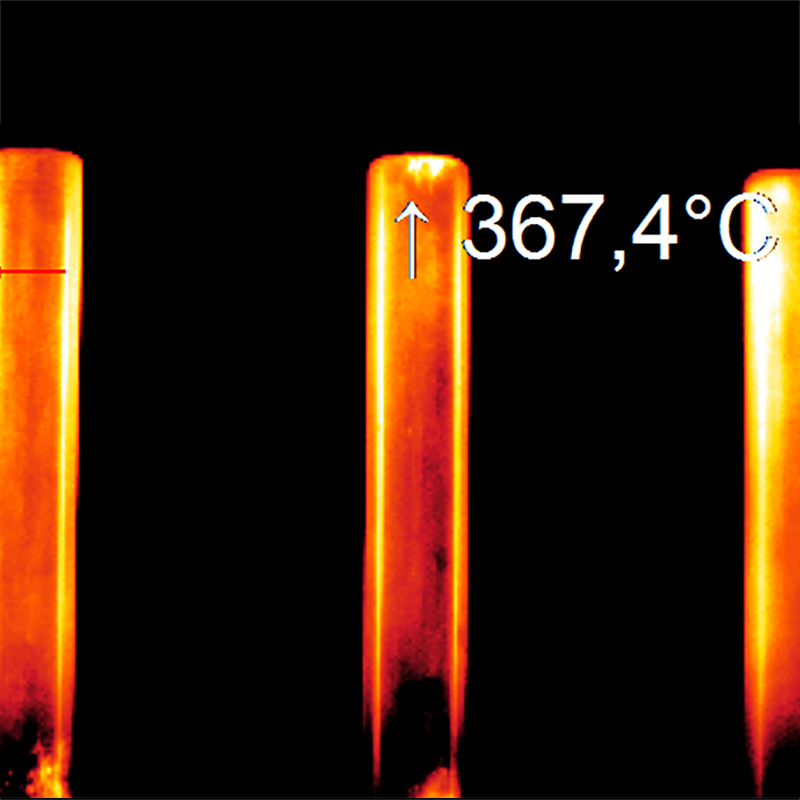

ガラス瓶のサーモイメージ

Optris社はガラス温度測定用に特化したサーモカメラPI640 G7シリーズを提供しており、そのシリーズは付属のソフトウェアのラインスキャン機能と合わせて、ガラスの製造、加工工程の温度管理に使用されています。

ガラス用の炉にはスリットのみ空いていることが多く、通常のサーモカメラやパイロメーターでは温度管理が難しい場合も多くあります。

Optris社のサーモカメラはラインスキャン機能でわずかなスリットから、炉内のガラスを冷やすことなく、流れてくるガラスの全面を温度測定、記録することが可能です。またガラス瓶の成型時の温度管理にも広く使用されています。

▲タブのトップへ戻る

Optris社のサーモグラフィカメラはその豊富な機能により、熱成型の品質管理や温度制御を自動化することができます。


ガラス
ガラス製造、ガラスビン殺菌
製鉄
高炉監視、鋳造ライン温度監視、金属二次加工
自動車
自動車外装、自動車内装、ブレーキ・クラッチ検査、塗料乾燥工程、カーボン成型、溶接
プラスチック
金型温度管理、プラスチック成型
LED
LED検査、放熱検査
電子部品
異常発熱、ハンダ工程
工場
工場設備
ロボット
ロボットビジョン
太陽電池
ハンダ工程、太陽電池リーク検査
インフラ
アスファルト舗装、コンクリート剥離
医療
超音波治療器検査、殺菌工程
食品
加熱試験、殺菌工程
省エネ
省エネ診断
研究
熱流体
監視
新型インフルエンザ、火山監視、侵入監視
