- DFM36CR0234-ML / DMM36CR0234-ML

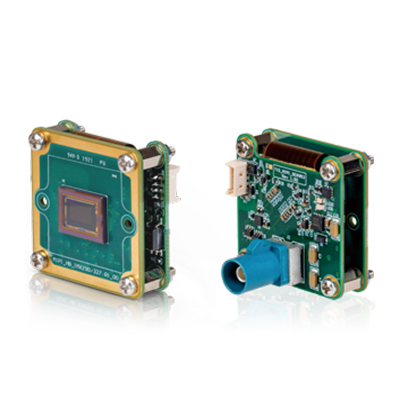

FPD-Link III ボードカメラ
製品名
DFM36CR0234-ML/DMM36CR0234-ML
製品名
DFM36CR0234-ML/DMM36CR0234-ML
1/2.6" OnSemiconductor CMOS AR0234CS 搭載 グローバルシャッター
1920×1200 @100fps 230万画素 カラー or モノクロ
- 1/2.6" OnSemiconductor AR0234CS グローバルシャッター
- 小型・低価格モデル
- M12ミニレンズマウント
- IP67 FAKRAケーブルオプション（～15m）あり
The Imaging Source社のDFM36CR0234-ML / DMM36CR0234-MLは、1/2.6" OnSemiconductor CMOS AR0234CSのセンサを搭載し、解像度1920×1200@100fpsで動作するFPD-Link III カメラです。
| 商品コード（型番） | DFM36CR0234-ML（カラー） / DMM36CR0234-ML（モノクロ） |
|---|---|
| 階調 | 12bit |
| 解像度 | 1920×1200 （230万画素） |
| フレームレート | 100 fps |
| ビデオ出力フォーマット | カラー ：10-Bit Bayer（RG） モノクロ：10-Bit Monochrome |
| IRカットフィルタ | 無し |
| センサータイプ | CMOS |
| センサー仕様 | AR0234CS |
| シャッター | グローバルシャッター |
| フォーマット | 1/2.6" |
| ピクセルサイズ | H: 3 µm × V: 3 µm |
| レンズマウント | M12x0.5 |
| インターフェース | FPD-Link III |
| 供給電源 | 10 ～ 27 VDC |
| 消費電力 | approx 85 mA @ 18 VDC |
| オートアイリスコントロール | 無し |
| トリガー | 有り |
| I/O | 有り |
| 寸法 | H: 30 mm × W: 30 mm × L: 27.5 mm |
| 重量 | 12 g |
| 露光時間 | 15 µs ～ 1/4 s |
| 環境温度（動作時） | -5 °C ～ 45 °C |
| 環境温度（保存時） | -20 °C ～ 60 °C |
| 湿度（動作時） | 20 % ～ 80 %（結露しないこと） |
| 湿度（保存時） | 20 % ～ 95 %（結露しないこと） |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFM36CR0234-ML | 230万画素 FPD-Link III ボードカメラ カラー | お問い合わせ |
| DMM36CR0234-ML | 230万画素 FPD-Link III ボードカメラ モノクロ | お問い合わせ | |
| オプション | CA-FAKRA-IP67-1m | FAKRA IP67ケーブル1m | お問い合わせ |
| CA-FAKRA-IP67-15m | FAKRA IP67ケーブル15m | お問い合わせ | |
| MDSER-FPD-1CH | FPD-LINKカメラ用デシリアライザー1ch | お問い合わせ | |
| MDSER-FPD-2CH | FPD-LINKカメラ用デシリアライザー2ch | お問い合わせ | |
| TLH10-M | MIPI/FPD-LINKカメラ用レンズホルダ | お問い合わせ |
▲タブのトップへ戻る
| 内容 | バージョン | 更新日 | |
|---|---|---|---|
| リファレンスマニュアル | DFM36CR0234-ML（英語版） 230万画素 FPD-Link III ボードカメラ カラー |
1.0 | 2021/09/03 |
| DMM36CR0234-ML（英語版） 230万画素 FPD-Link III ボードカメラ モノクロ |
1.0 | 2021/09/03 | |
| エンベデッドビジョン 資料 |
MIPI Deserializer Design Recommendations | 1.0 | 2021/02/22 |
| MIPI Sensor Board Connector | 1.0 | 2021/02/22 | |
| MSER-FPD 1.20 | 1.0 | 2021/02/22 | |
| MDSER-FPD-1CH 2.00 | 1.0 | 2021/02/22 | |
| MDSER-FPD-1CH 3.10 | 1.0 | 2021/02/22 | |
| MDSER-FPD-2CH 1.00 | 1.0 | 2021/02/22 | |
| CADファイル | CAD図面 STPファイル（zip形式） FPD-Link III ボードカメラ H: 30 mm × W: 30 mm × L: 27.5 mm モデル：DxM37CR0234-ML |
1.20/1.00 | 2021/04/16 |
