IMX991 近赤外線短波長SWIR(可視~近赤外:400~1700nm)
GigEカメラ Baumer(バウマー)社製

製品名

VCXG-03SWIR.XC

空冷・水冷 CMOS 656×520 @ 250fps 30万画素 モノクロ


neoAPI for Python アプリケーションノート一覧
point
  • Baumer VCXG-03SWIR.XC 30万画素小型 近赤外線短波長 GigEカメラ
  • 656×520 @ 250fps Sony製 CMOSセンサ IMX991搭載
  • 400nm~1700nmの広い波長域の撮影
  • 空冷・水冷用冷却パイプを筐体に内蔵
  • ハウジング内循環の空冷・水冷により外気を乱さず冷却可能
  • 36 × 36 × 46mmのコンパクトサイズ
  • 炉の監視や恒温槽/クリーンルーム内での撮影に最適
  • 耐振動 / 耐衝撃 : 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応(aravis、harvesters)
  • パケット再送による確実なデータ転送可能
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
  • IO制御にPLC準拠の電圧を利用可能

アルゴ取扱いのBaumer(バウマー)社のVCXG-03SWIR.XCはSony製センサ・IMX991を搭載し、解像度656×520で250fpsの取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

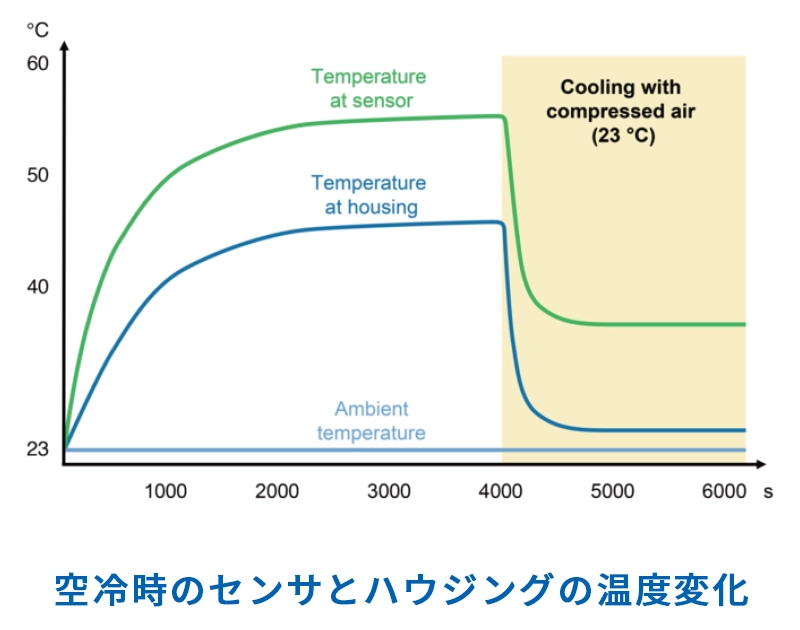

また、カメラ筐体に冷却用パイプを内蔵しており、コンプレッサーを用いて空冷・水冷が可能です。 発熱の大きいCMOSセンサやFPGAを内側から冷却し内部温度を下げることで、これまで運用の難しかった環境での撮影をご検討いただけます。

再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。

高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。

付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux(32/64bit)に対応しています。

GigE VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。

※レンズは別売です。

Sony IMX991センサ 分光感度図


冷却パイプ 接続可能なコネクタ(エア継手):コネクタ径M3、プッシュ式、最大φ10mm以下

空冷時:適正空気圧3bar
    圧縮空気(等級[1:4:2])で ISO 8573-1:2010に従って動作検証済み

水冷時:最大水圧6bar
    アルミニウムに対応した冷却液が使用可能
    (微生物の生育抑制剤および腐食抑制剤を含むこと)
解像度 656×520:モノクロ
階調 8 / 10 / 12 ビット対応 (12ビットADC)
ダイナミックレンジ 71dB(typical)
センサ InGaAs Sony:IMX991
センサフォーマット 1/4”フォーマット
ピクセルサイズ 5μm × 5μm
シャッター方式 グローバルシャッター
フレームレート
(fps)
250fps
露光制御
(オート制御対応)
1μsec ~ 60sec (1μsec単位で指定可能)
ゲイン制御
(オート制御対応)
0 ~ +48dB
再送メモリバッファ 41MB
JumboFrame機能 9,000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 転送遅延 / タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / パケット再送 / イベントログ出力
パーシャルスキャン 縦横任意指定可能
ビニング
(TrueColorBinning対応)
2×2
イメージフォーマット モノクロ:Mono
外部入出力
×4系統
種類 系統数 電圧域 電流域 保護回路
Digital
Input
×1 Low:0 ~ 4.5VDC
High:11 ~ 30VDC
3~10mA Optocoupler(保護回路あり)
Digital
Output
×1 High or Low:5 ~ 30VDC max=50mA Optocoupler(保護回路あり)
GPIO ×2 used as
Input
Low:0 ~ 0.8VDC
High:2 ~ 30VDC
- Direct
(FPGA直結、保護回路なし)
used as
Output
Low:0 ~ 0.4VDC
High:2.4~ 3.3VDC
-
サイズ・重量 36 × 36 × 46.1mm、110g
インターフェース GigabitEthernet(1000BASE)/ FastEthernet(100BASE)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Cマウント
コネクタ RJ45:GigabitEthernet
M8コネクタ(8pin):電源+トリガー入出力
電源 / 消費電力 電源12~24VDC / 2.1W
使用環境温度 / 湿度 動作時 0 ~ +65℃ / 湿度 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GEN<I>CAM準拠
対応
サードパーティソフト
Zebra Aurora Vision
・MVTec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
▲タブのトップへ戻る
コーヒー豆に混入した黒い異物(小さな石)の検査
IMX991搭載のSWIRカメラ(1300nm)で人の目には見えない異物の混入を検知

写真提供: ソニーセミコンダクタソリューションズ株式会社

果物の損傷の有無検査
IMX991搭載のSWIRカメラ(1450nm)で人の目には見えない果物の損傷を検知

写真提供: ソニーセミコンダクタソリューションズ株式会社

ウェハ製造における位置決め
IMX991搭載のSWIRカメラ(1500nm)でウェハ製造の位置決め

写真提供: ソニーセミコンダクタソリューションズ株式会社

▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VCXG-03SWIR.XC 近赤外線短波長 空冷・水冷 GigEカメラ モノクロ CMOS 30万画素 お問い合わせ
※一括で複数台ご検討の場合は別途ご相談ください。


ネットワーク機器
商品コード(型番) 構成/内容 価格
AdLink PCIe-GIE74P-PoE AdLink 4port LANカードPoE対応 PCIe x4 87,000円
税込 95,700円
BIJ-POE-1P2G 1台接続用 PoE Power Injector/AC100V電源用
(スイッチングハブ機能はありません)
16,280円
税込 17,908円
BS-GS2008P PoE+対応 GigEスイッチングハブ/AC100V電源用
(RJ45:8Port)
お問い合わせ
ケーブル
商品コード(型番) 構成/内容 価格
AC12V.2-M8-8 12VDC LX/VCXG用ACアダプタ
8pin-M8コネクタ仕様(トリガ用ケーブル付き)
25,000円
税込 27,500円
CAM8.A8-NS-2m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 2m(先バラ シールドなし)
6,000円
税込 6,600円
CAM8.A8-5m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
18,000円
税込 19,800円
CAM8.A8-10m 8pin-M8コネクタ付き
電源&トリガ用ケーブル 10m(先バラ)
25,000円
税込 27,500円
CAM8.A8-5m(90°) L字型8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
20,000円
税込 22,000円
マウントアダプタ・ヒートシンク

商品コード(型番) 構成/内容 価格
VCX用前面固定マウントアダプタ Mounting Adapter Type D (Front) VCX用前面固定マウントアダプタ 7,000円
税込 7,700円
VCX/VEX用三脚固定マウントアダプタMounting Adapter Type E (Tripod) VCX/VEX用三脚固定マウントアダプタ 7,000円
税込 7,700円
三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) Heat Sink Type C 三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) 7,000円
税込 7,700円
Mounting Adapter Type D
(Front)
Mounting Adapter Type E
(Tripod)
Heat Sink Type C

ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
  • 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
  •
