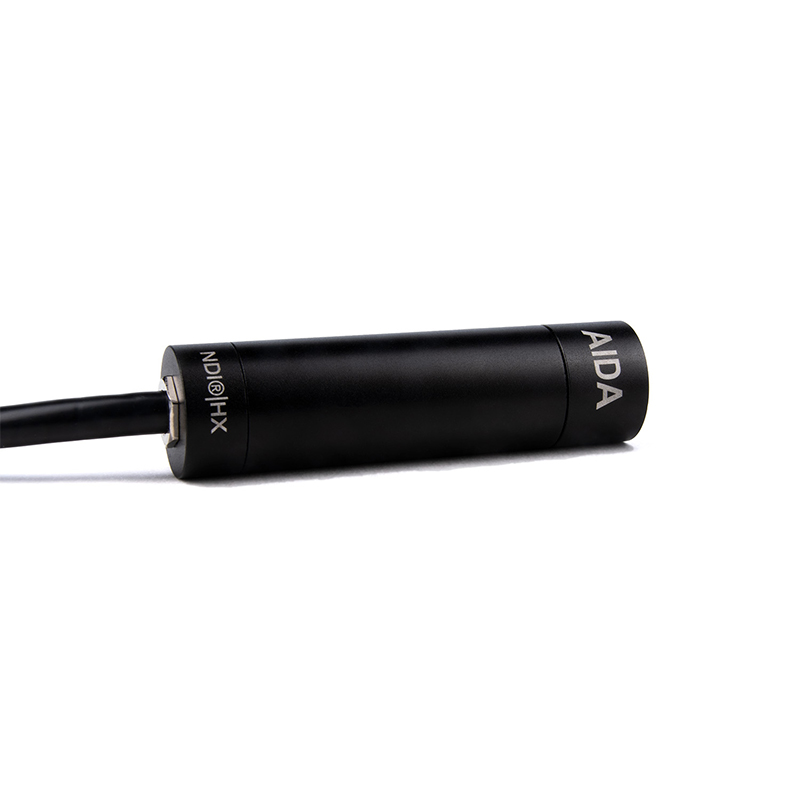

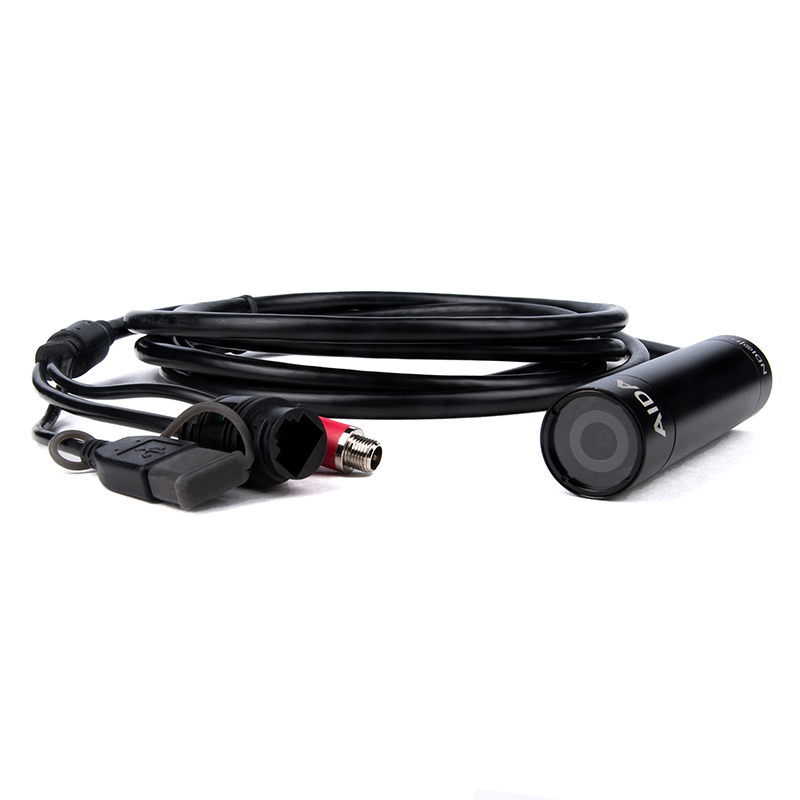

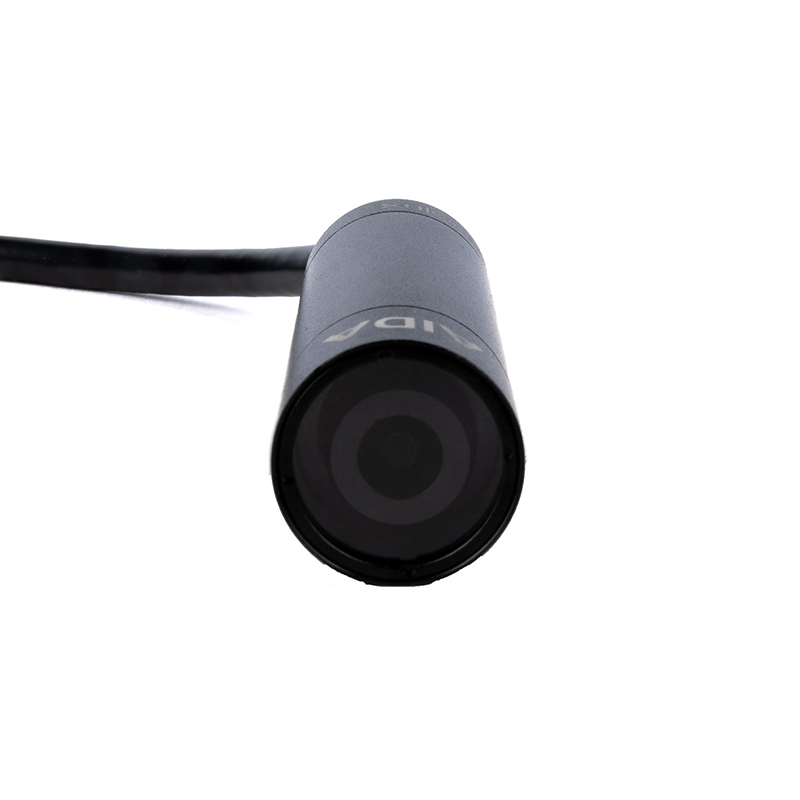

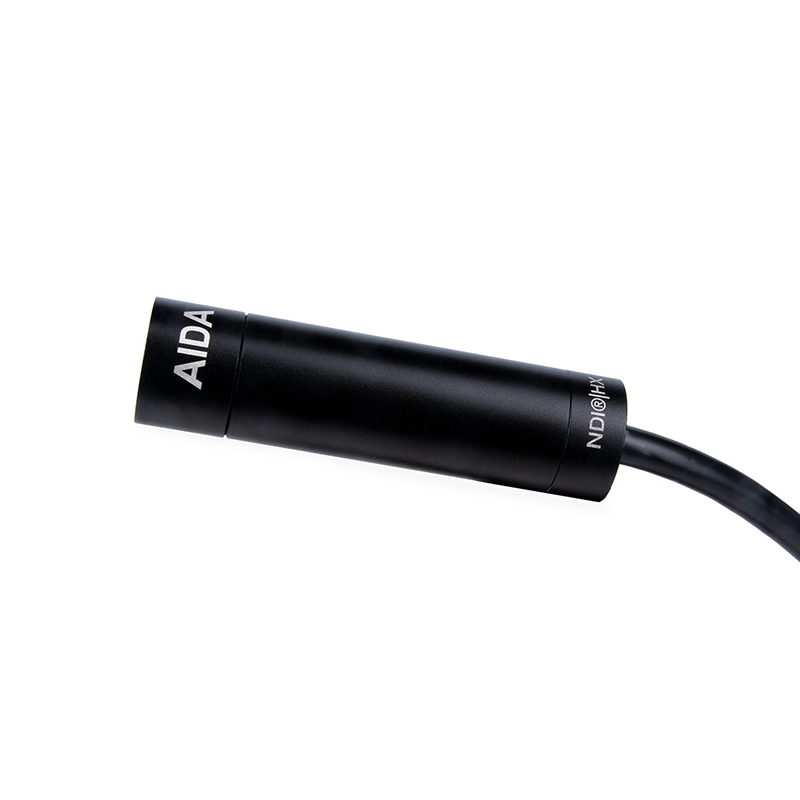

24mm径シリンダー型 NDI HX2対応 IPカメラ

製品名

HD-NDI-MINI

狭すぎて目視確認できなかった場所をリアルタイムで監視


  • 超小型24mm径シリンダ型のIPカメラ
  • 排水管や機械設備などの検査に最適なIPカメラ
  • ケーブル1本でカメラ制御可能なPoE対応
point
  • Full HD 1/3インチ CMOSセンサを搭載
  • NDI HX2、SRT、RTSP、RTMPの同時出力
  • 防水防塵IP67対応ハウジングを採用
  • 露光時間やホワイトバランスの調整可能
  • 24mm径の超小型シリンダー型カメラ
  • PoE(Power over Ethernet)対応で、電源ケーブルが不要
  • VISCA Over IPによるカメラ制御
  • 録画配信ユニットEpiphan社のPearlシリーズとの連携が可能

AIDA Imaging社のHD-NDI-MINIは、24mm径のシリンダー型でNDI HX2プロトコルを搭載したカメラです。狭いスペースへの設置や、通常目視で難しい場所の監視にも対応しています。PoEに対応しており、一本のネットワークケーブルで撮影・データ伝送・電力供給を同時に行うことができます。

さらに防水防塵IP67に対応しているため、カメラは塵や水に対して高い耐性を持ち、厳しい環境下でも信頼性の高いパフォーマンスを発揮します。排水管、機械設備などの水滴や粉塵が多く、狭い場所の検査などのアプリケーションに活用できます。

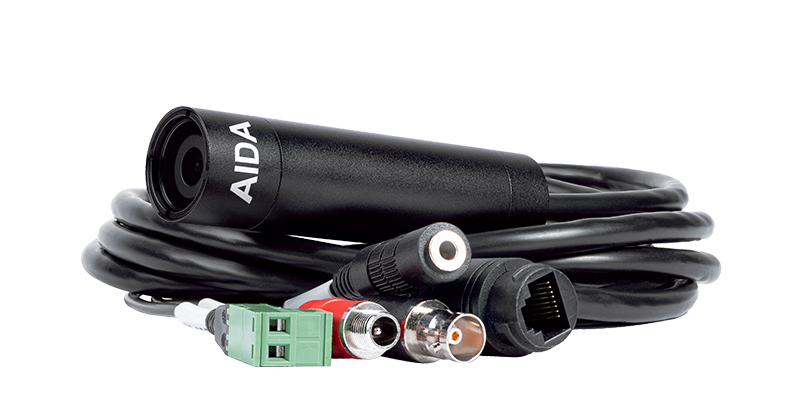

同じシリンダ型のHD3G-IPC-MINIは3G-SDI出力対応のカメラです。

アルゴにて取り扱いのEpiphan社のPearlシリーズは録画・ストリーム配信を1台で可能にした製品で、AIDA Imagingのカメラとセットでご利用いただけます。

  • Full HD 1080p
  • 60FPS
  • NDI HX対応
  • SRTプロトコル対応
  • RTSP/RTMPプロトコル対応
  • 防水防塵 IP67対応
映像 センサー 1/3" Progressive CMOS
センサーサイズ 5.28mm × 2.97mm
ピクセルサイズ 2.75 μm (H) × 2.75 μm (V)
解像度 1080p, 1080i, 720p
解像度レート 1080 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p
1080 60i / 59.94i / 50i
720 60p / 59.94p / 50p
出力 NDI HX2、SRT、RTSP、RTMP
レンズ 光学系 単焦点
マウント M12マウント
焦点距離 4mm
水平画角 × 垂直画角 66.8° × 40.7°
カメラ制御 VISCA RS485、VISCA Over IP、Onvif
動作温度 0℃ ~ 40℃
寸法 φ24mm × 90mm
重量 180g
電源 12VDC(+9 ~ +15VDC)/ PoE
注意事項
  • 表記の仕様は予告無く変更される事があります。

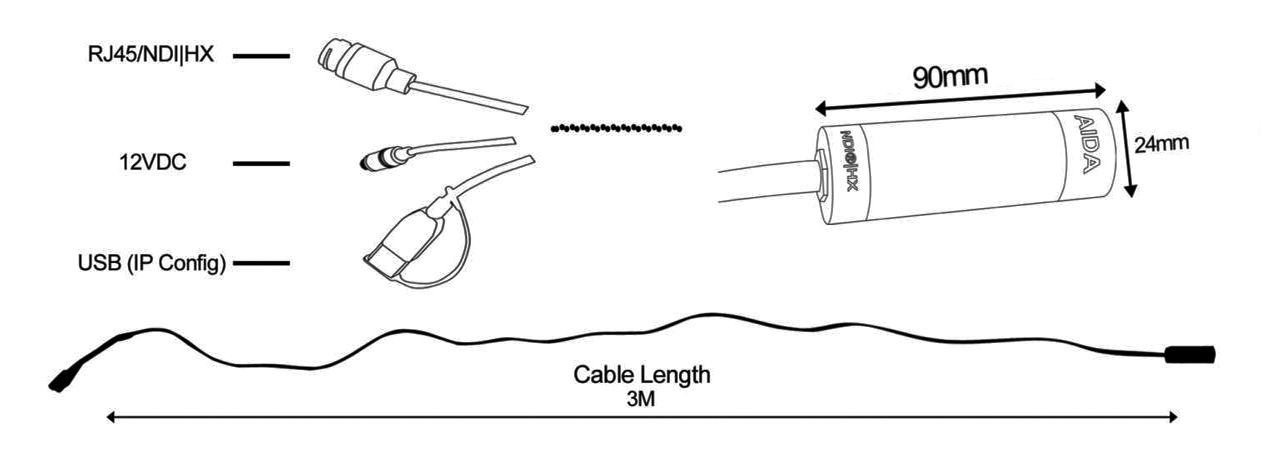

HD-NDI-MINI 寸法図

▲タブのトップへ戻る

NDI®とは

NDI®(Network Device Interface)は、Newtekがライブ映像制作の支援を目的として開発した低遅延で高品質な映像を伝送できるIPビデオ伝送方式です。AIDA Imagingのカメラは高圧縮かつ低帯域幅で伝送できる「NDI HX2」または「NDI HX3」を採用しており、本来はライセンスを必要としますが、標準でライセンスを付与しているため、追加で購入する必要がありません。

限られたネットワーク帯域を最大限に活用

NDIによるシステム構成例

従来の映像制作ではカメラ1台を制御するのにケーブルやコンバータなどを用意する必要がありましたが、NDIはLANケーブル1本だけで制御することが可能です。また、NDI対応機器はカメラ以外にもPCやコントローラなど映像制作に関連する機器が複数存在しても、ネットワークを介して相互に認識してすることが可能です。さらに優れた圧縮コーデックを採用しており、限られた帯域の中でも複数台数のカメラを接続することが可能です。

NDI Tools(無償)で誰でも簡単にカメラを制御

NewTek社が提供するNDI Toolsをご利用いただくことで、NDIカメラで取得した映像をより効率的に運用することができます。その他の機能については下記を参照してください。
https://ndi.video/tools/


  • NDI Bridge

    シンプルかつセキュアなネットワーク設定により、インターネット経由で NDI映像を安全に共有することが可能です。


  • NDI Studio Monitor

    NDIカメラで取得した映像をリアルタイムでモニタリング、簡単な制御・録画が可能。複数のNDIチャンネルを配置することも可能です。
    ※Macの場合は「NDI Video Monitor」というツールになります。


  • NDI Webcam Input

    NDIカメラをUVCカメラに変換してWebカメラのように活用できます。

スマートフォンのアプリ経由でもカメラを操作可能

iPhoneやAndroid向けにNDI®カメラを操作するアプリがございますので、お手元のスマートフォンを使ってNDI®カメラを遠隔操作することができます。

お使いのソフトウェアと連携

NDI®は動画配信ソフトウェアやレコーディング制作用のスタジオツールとの互換性が高いことが特長です。お使いのソフトウェアに、簡単にAIDA Imagingのカメラを追加することができます。

Adobe Premiere Pro, Final Cut Pro, EDIUS, Black Magic DaVinci Resolve, VLC, OBS, vMix, ZOOM, Teams

NDI®プロトコルの使い分け

NDI®は、NDI HX、NDI HX3、NDI®(HighBandwidth)の3つの主要なプロトコルで構成されています。各プロトコルには上記のとおりメリット・デメリットがあります。映像製作の現場に応じて使用するプロトコルを使い分ける必要があります。

NDI®の比較
NDI HX NDI HX3 NDI®
(HighBandwidth)
最大転送速度 16Mbit/s以下 60 ~ 80Mbit/s 150Mbit/s以上
圧縮コーデック H.264,H.265 H.264,H.265 NDICodec
遅延 90ミリ秒以下 80ミリ秒以下 80ミリ秒未満
FPGAが必要 - -
画質
用途 大規模なマルチカメラシステム 高画質・リアルタイム性重視
小規模マルチカメラシステム
プロ仕様の高画質カメラシステム
価格

※NDI®の仕様が変更される可能性があります。上記のプロトコルを実行するための要件については、NDI公式サイト(https://ndi.video/)をご確認ください。

▲タブのトップへ戻る

録画配信ユニットであるEpiphan社のPearlシリーズと組み合わせることで、リアルタイム配信をともなうハイブリッド型のオンラインセミナー、手軽にクロマキーが使える配信スタジオの構築、工場などの狭い箇所の遠隔リアルタイム設備監視など様々な用途でご利用いただけます。
様々なインターフェースや特徴を持ったAIDA Imaging社カメラと一緒に使用すれば、必要最低限の機材・人数・コストであらゆるシーンを録画・配信することができます。

ザ・産業用カメラ ケーススタディ
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ HD-NDI-MINI Full HDカメラ 60fps NDI|HX シリンダー型 IP67 お問い合わせ

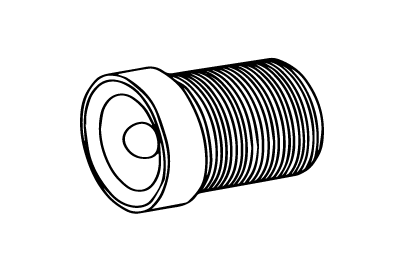

レンズ M12-6.0F 6.0mm HD メガピクセル M12 マウント レンズ お問い合わせ
カメラ
コントローラ
CCS-USB カメラUSBコントローラー お問い合わせ
CCU-MINI コンパクト VISCA シリアルおよびPTZカメラコントローラー お問い合わせ
CCU-IP PTZカメラコントローラ お問い合わせ
ケーブル CBL-RJ45 8ピン RS232 -RJ45変換ケーブル お問い合わせ
オプション
機器
GCON-SDI SDI Genlockコンバータ お問い合わせ
GCON-HDMI HDMI Genlockコンバータ お問い合わせ
TGEN-6P 3G-SDI HD-SDI Genlock同期ジェネレータ お問い合わせ
録画配信
ユニット
Pearl Nano ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nano お問い合わせ
Pearl Nano SSD ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nano, SSD 512GB お問い合わせ
Pearl Nano 4K Addon Pearl Nano 4Kアドオン
※4K対応が必要な場合はご注文ください
お問い合わせ
Pearl Nano Rack Shelf Pearl Nano用ラックシェルフ(最大2台搭載可能)
※Pearl Nano本体は含まれません
お問い合わせ
Pearl Mini ライブ映像制作 録画&ストリーミングエンコーダ Pearl Mini お問い合わせ
Pearl Mini SSD ライブ映像制作 録画&ストリーミングエンコーダ Pearl Mini , SSD 512GB お問い合わせ
Pearl Nexus ライブ映像制作 録画&ストリーミングエンコーダ Pearl Nexus 1TB SSD
(ラックマウント対応)
お問い合わせ
Pearl-2 ライブ映像制作 録画&ストリーミングエンコーダ Pearl-2 お問い合わせ
Pearl-2 Rackmount ライブ映像制作 録画&ストリーミングエンコーダ Pearl-2
(ラックマウントタイプ)
お問い合わせ
Pearl-2 4K Addon Pearl-2 4Kアドオン
※4K対応が必要な場合はご注文ください
お問い合わせ
注意事項
  • レンズ・ケーブル類はカメラ本体と一括で販売しています。
  • レンズ・ケーブル類を単体で購入する場合は割高になる場合があります。
付属品

  • PoE アダプタケーブル

  • DC 12V電源アダプタ

  • 4mm M12 レンズ
▲タブのトップへ戻る
カメラ資料 HD-NDI-MINI マニュアル Ver: 2.0 PDF [PDF形式:1MB]
スペックシート PDF [PDF形式:1MB]
IPツール AIDA Engineering Tool IP アドレス設定ツール
(ネットワーク接続用)
Ver: 2.15.24 ZIP [ZIP形式:9.2MB]
IP アドレス設定ツール
(USB接続用)
Ver: 1.04 ZIP [ZIP形式:814KB]
VISCA VISCA - IP Cameras
VISCA用コマンドリスト
IPカメラ用 Ver: 03.4.23 ZIP [ZIP形式:123KB]
カメラ
コントローラ
資料
CCS-USB
USBカメラコントローラ
マニュアル Ver: 1.0 PDF [PDF形式:1MB]
スペックシート PDF [PDF形式:1.1KB]
カメラ制御ソフトウェア Ver: 2.13 ZIP [ZIP形式:1.3MB]
ドライバ Ver: 2.12.24 ZIP [ZIP形式:4MB]
CCU-MINI
PTZカメラコントローラ
(コンパクトタイプ)
マニュアル Ver: 1.0 PDF [PDF形式:1.2MB]
スペックシート PDF [PDF形式:1MB]
ファームウェア Ver: 03.26.24 ZIP [ZIP形式:5MB]
CCU-IP
PTZカメラコントローラ
マニュアル Ver: 1.0 PDF [PDF形式:1.4MB]
スペックシート PDF [PDF形式:1MB]
ファームウェア Ver: 04.11.24 ZIP [ZIP形式:7MB]
オプション機器
関連資料
GCON-SDI
SDI Genlockコンバータ
マニュアル Ver: 1.0 PDF [PDF形式:470KB]
スペックシート PDF [PDF形式:1.2MB]
GCON-HDMI
HDMI Genlockコンバータ
マニュアル Ver: 1.0 PDF [PDF形式:470KB]
スペックシート PDF [PDF形式:1MB]
TGEN-6P
3G-SDI HD-SDI Genlock
同期ジェネレータ
マニュアル Ver: 1.0 PDF [PDF形式:360KB]
スペックシート PDF [PDF形式:1MB]
