Emergent Vision Technologies社
50GigE / 100GigEカメラ

シリーズ名

HX/HZシリーズ

250万画素@3462fps ~ 1億5200万画素@16fps
EVT社専用50GigE/100GigE NICカードで低CPU負荷が実現


point
  • 250万画素@3462fps ~ 1億5200万画素@16fps 50GigE/100GigEカメラ
  • CoaXPressカメラの置き換えに
  • 低CPUオーバーヘッド、低遅延、ジッター
  • Gpixel(GMAX・GSPRINT)のセンサをラインナップ
  • 専用50GigE/100GigEボードをセットで販売
  • 専用50GigE/100GigEボードを1PCへ複数接続もOK

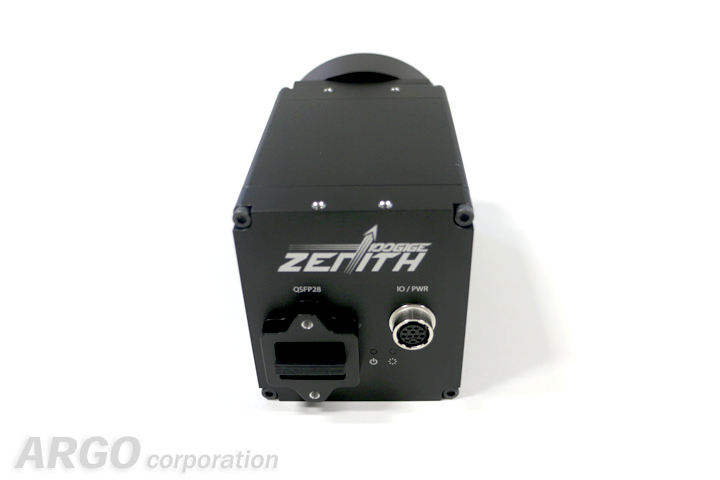

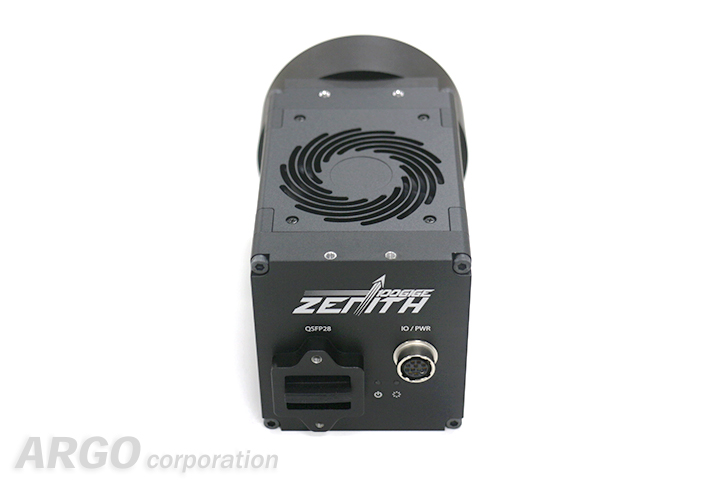

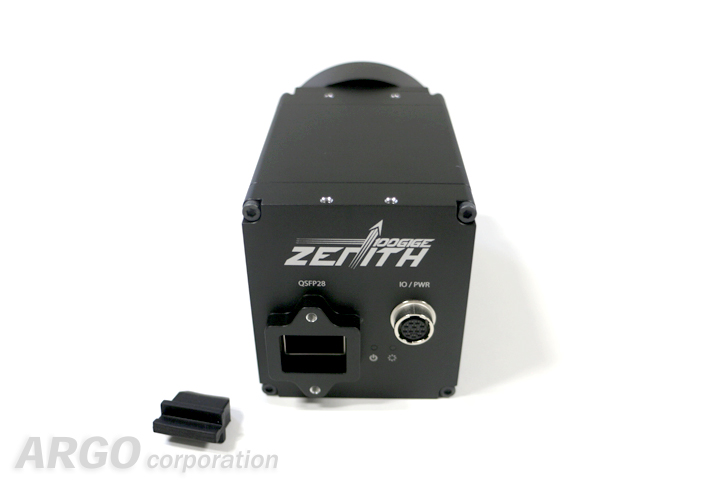

  • QSFP28インターフェースモデル
  • C / M52 / M60 / F / EFマウント
  • IEEE1588 PTP対応
  • IP67ハウジングオプション
  • GigEVision GeniCam 準拠
  • ビューワソフトeCapture、eSDKを無償添付

カナダのEmergent Vision Technologies社(EVT社)は、世界で初めて50GigE/100GigEインターフェースカメラの実用化・産業用化したメーカーです。

50Gbps/100Gbpsという広帯域インターフェースにより、あらゆる産業用カメラのインターフェースの高速性を凌駕します。CoaXPressに比べると、ケーブル長・コストの面で優位性があります。EVT社の50GigE/100GigEカメラには各種GpixelのGMAXやGSPRINTセンサが搭載されており、専用50GigE/100GigEボード、電源、GPIOも一式で揃えることができます。

BOLT HB-25000-SBはVision Systems Design 2020 Innovators AwardsにおいてSilverを受賞しました。

この賞は、ビジョンおよび画像処理業界で最も革新的な製品とサービスを審査・表彰するプログラムです。独創性、革新性、影響力、ニーズへの対応、新技術の活用などを基に評価されます。

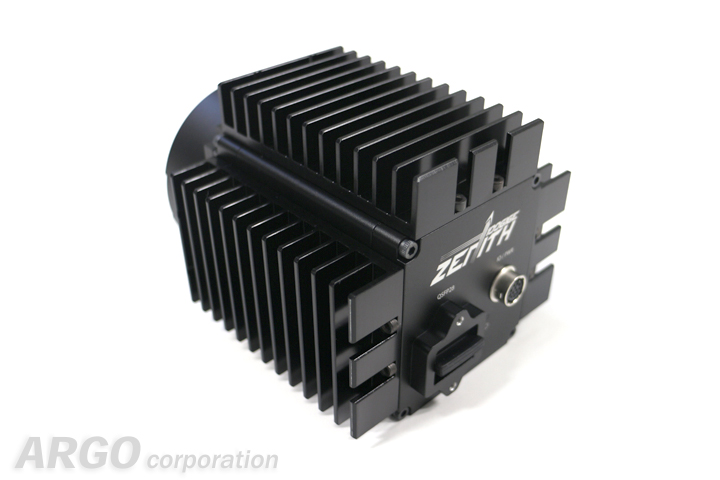

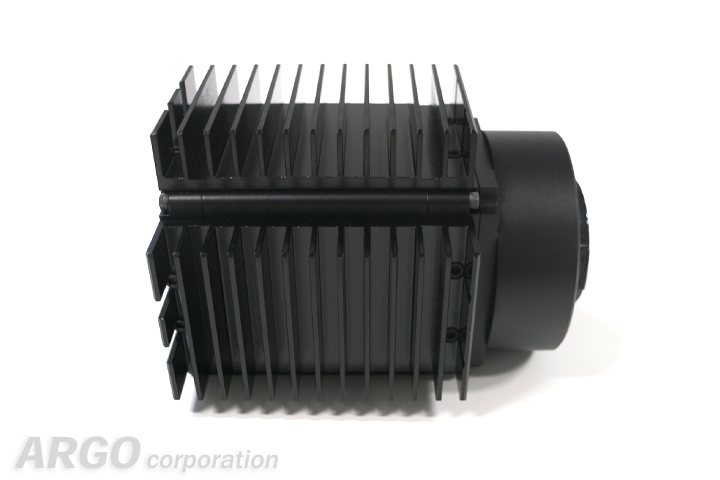

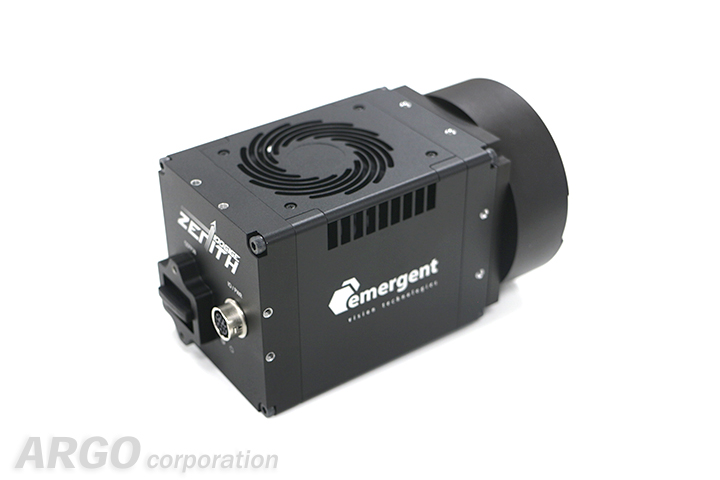

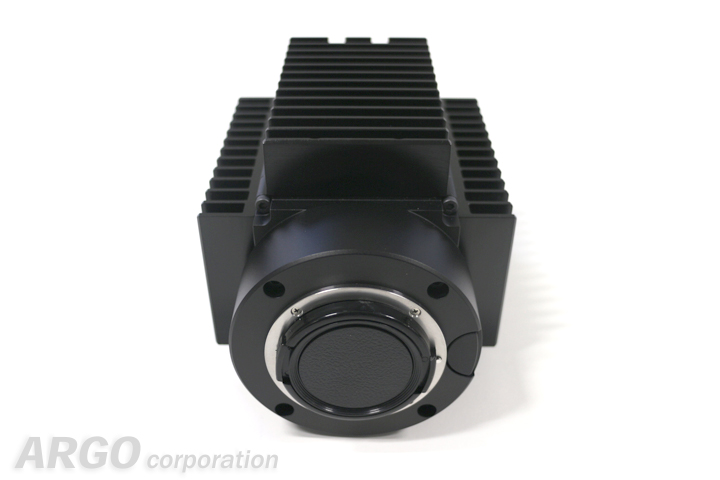

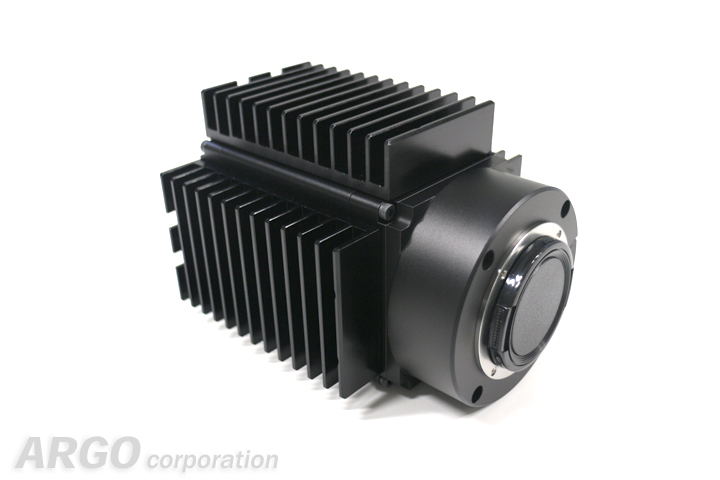

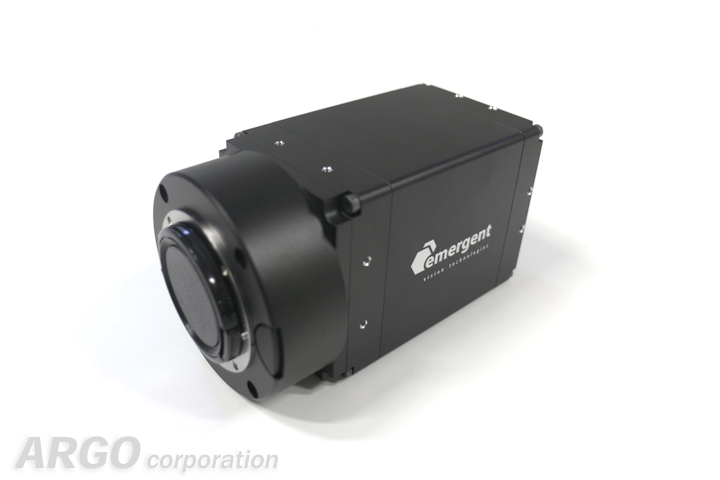

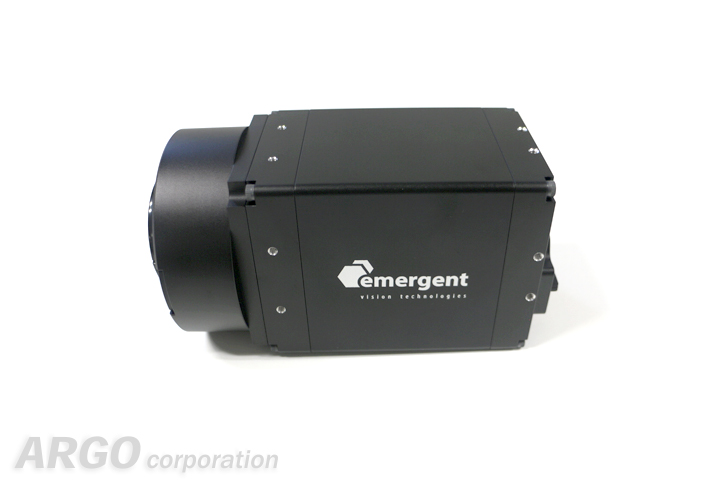

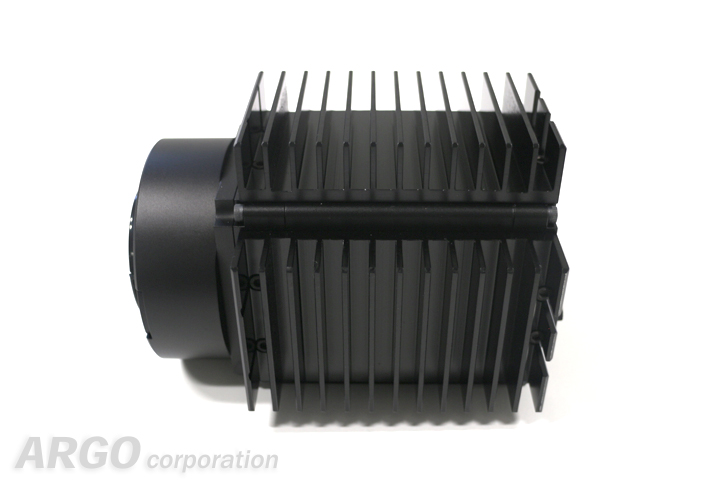

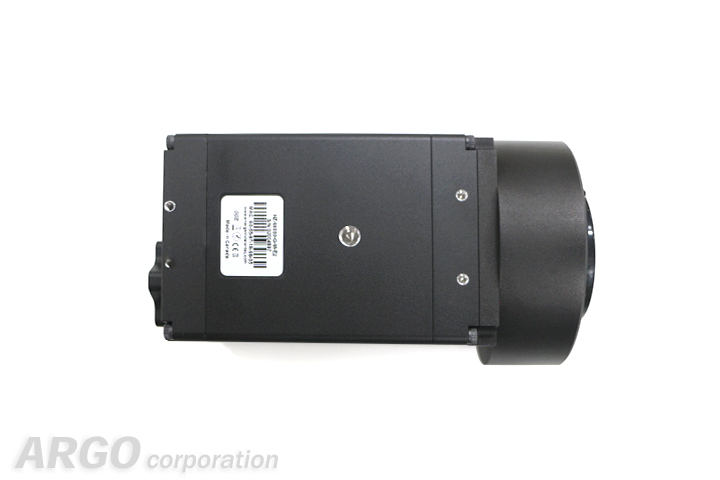

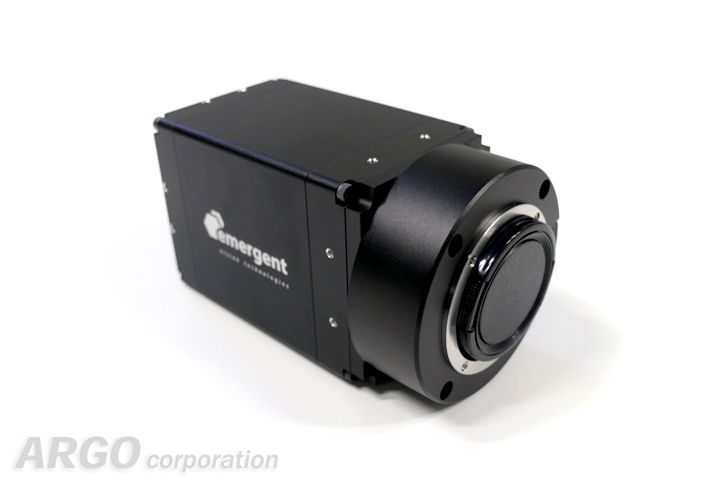

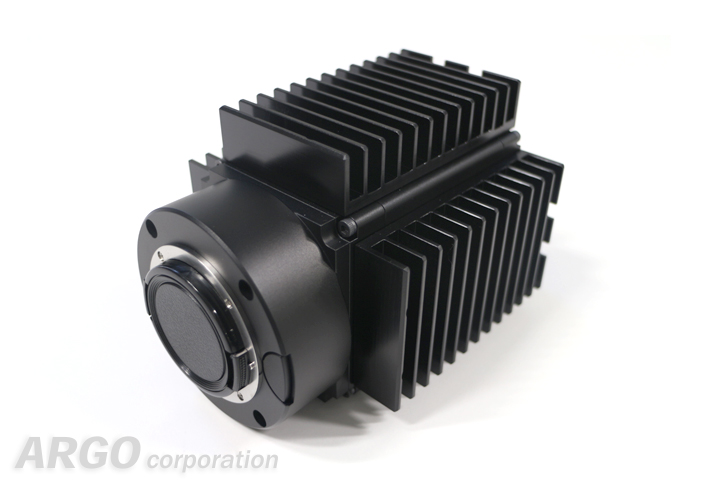

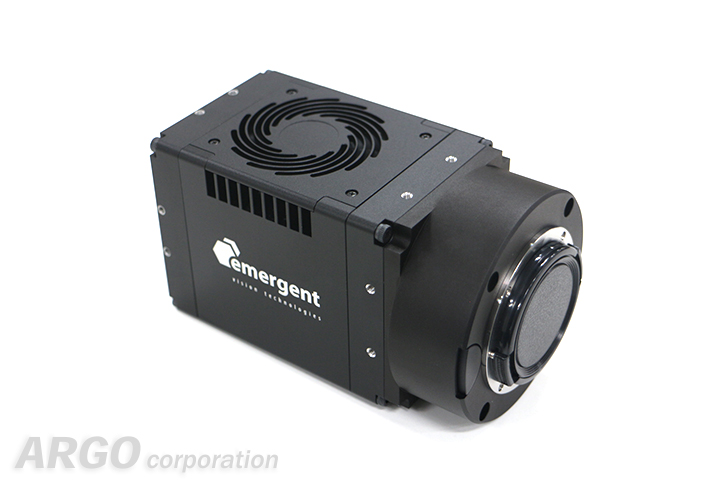

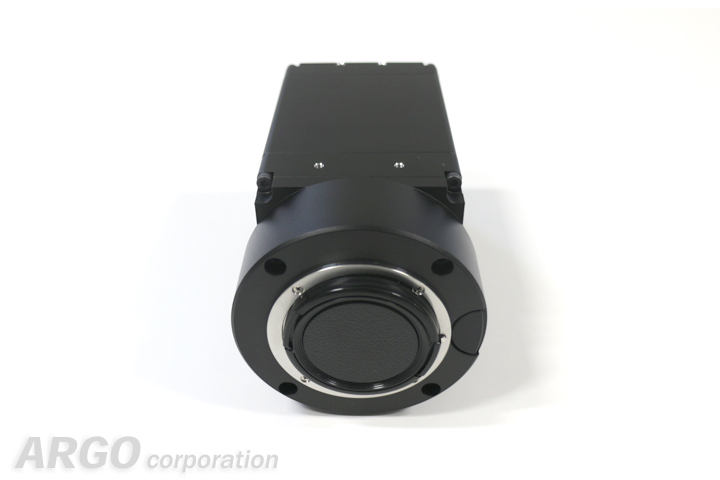

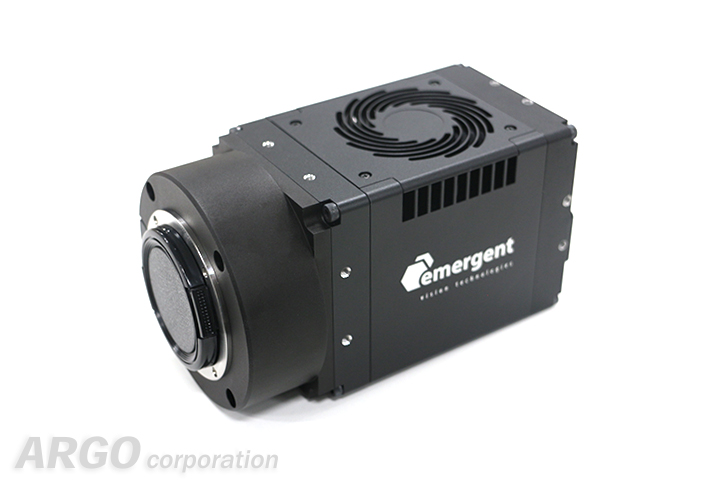

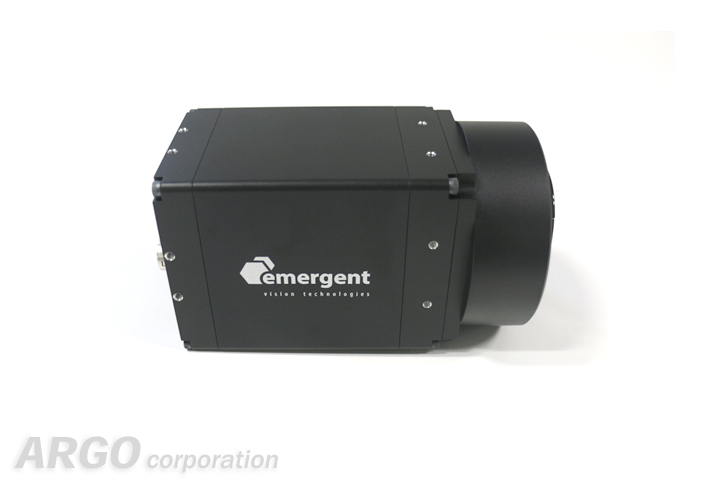

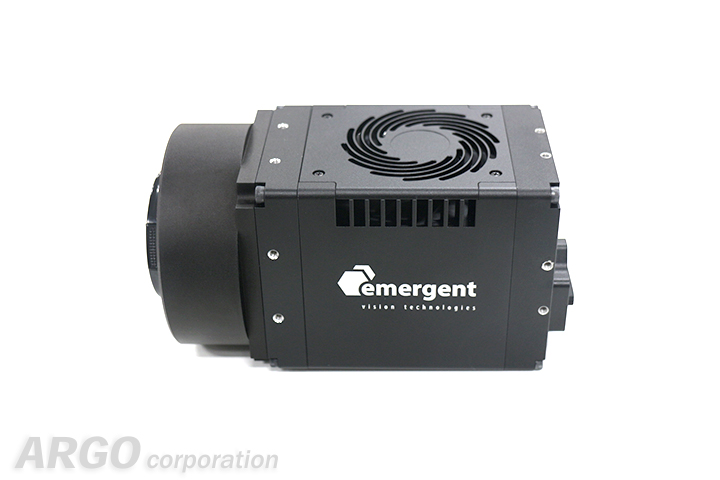

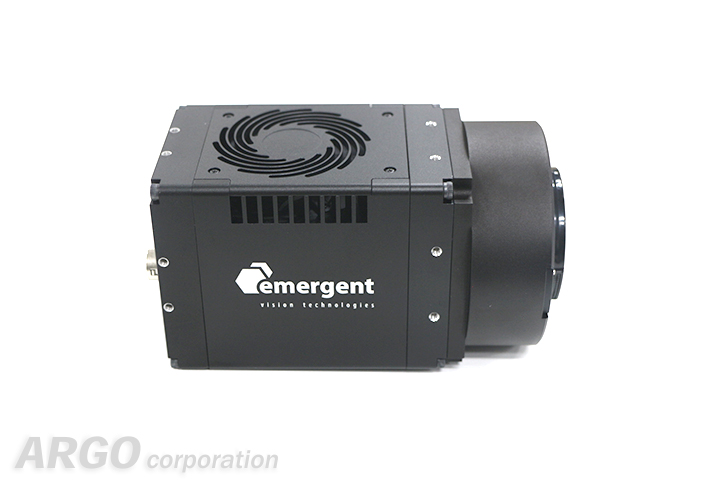

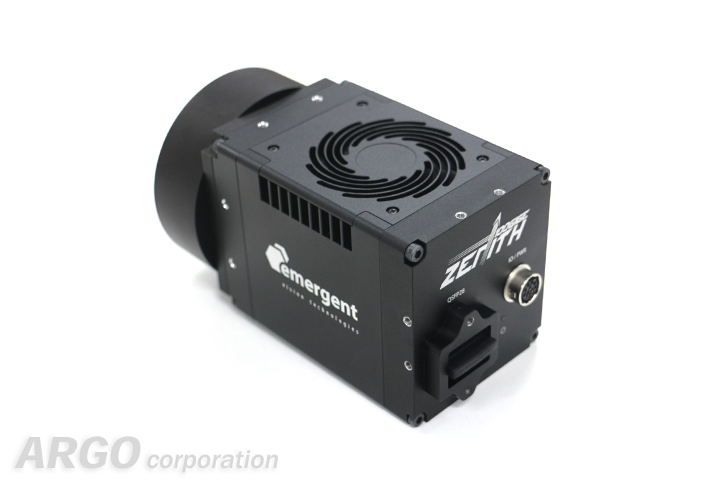

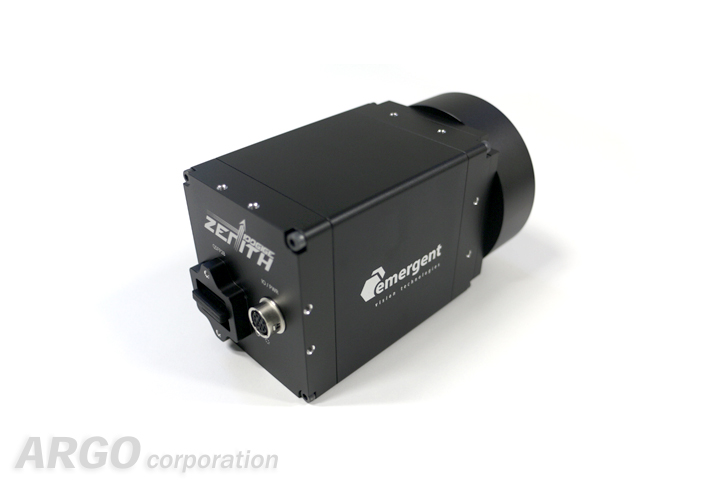

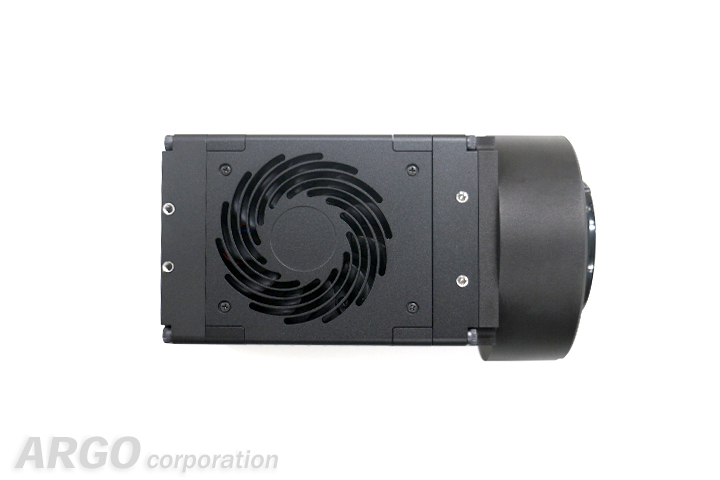

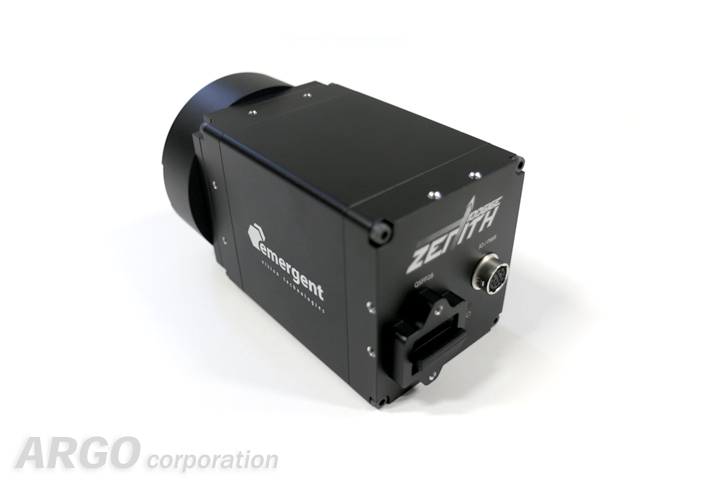

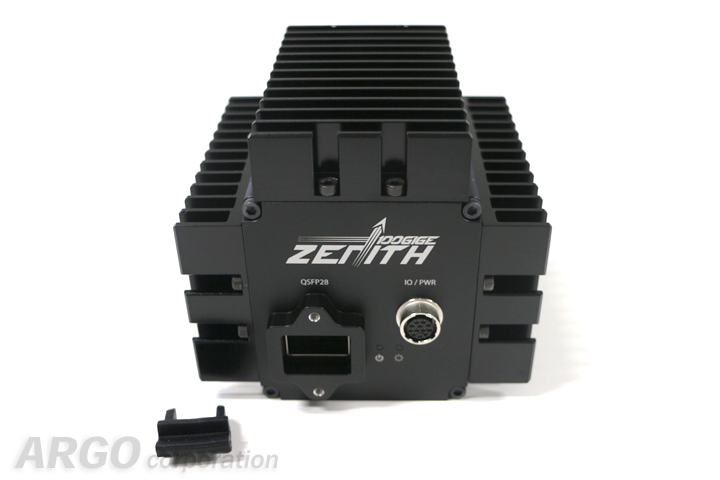

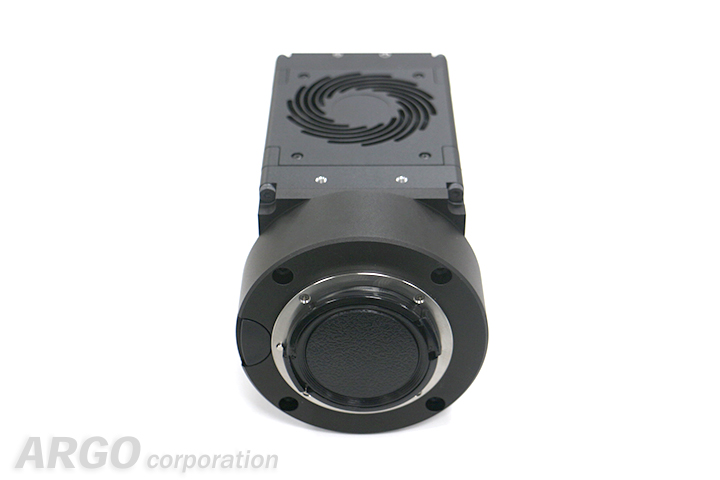

100GigEカメラ HZシリーズ
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 ピクセル
サイズ
[μm]
マウント フォーマット 備考

HZ-2000-G
2048×1216 3462fps@8bit 2/3" Gpixel
GSPRINT4502
4.5 C / F / EF モノクロ
カラー
2023年1月以降

HZ-10000-G
4608×2176 1000fps@8bit 22.9mm Gpixel
GSPRINT4510
4.5 M60 / F / EF モノクロ
カラー
2022年11月量産開始
HZ-21000-G 5120×4096 542fps@8bit 29.5mm Gpixel
GSPRINT4521
4.5 M60 / F / EF モノクロ
カラー

HZ-65000-G 9344×7000 71fps@8bit 35mm Gpixel
GMAX3265
3.2 M52 / F / EF モノクロ
カラー

HZ-100-G 11276×9200 24fps@8bit 46.5mm Gpixel
GMAX32103
3.2 M60 / F / EF モノクロ
カラー


HZ-150-G
16556×9200 16fps@8bit 60.6mm Gpixel
GMAX32152
3.2 M60 / F / EF モノクロ
カラー
2023年1月以降

50GigEカメラ HXシリーズ(未発売)
商品コード(型番) 解像度 フレーム
レート
センサ センサ型番 ピクセル
サイズ
[μm]
マウント フォーマット 備考
HX-2000-G 2048×1216 1730fps@8bit 2/3" Gpixel
GSPRINT4502
4.5 C / F / EF モノクロ
カラー

HX-10000-G 4608×2176 500fps@8bit 22.9mm Gpixel
GSPRINT4510
4.5 M60 / F / EF モノクロ
カラー

HX-21000-G 5120×4096 300fps@8bit 29.5mm Gpixel
GSPRINT4521
4.5 M60 / F / EF モノクロ
カラー

HX-65000-G 9344×7000 71fps@8bit 35mm Gpixel
GMAX3265
3.2 M52 / F / EF モノクロ
カラー

HX-100-G 11276×9200 24fps@8bit 46.5mm Gpixel
GMAX32103
3.2 M60 / F / EF モノクロ
カラー

HX-150-G 16556×9200 16fps@8bit 60.6mm Gpixel
GMAX32152
3.2 M60 / F / EF モノクロ
カラー


▲タブのトップへ戻る

EVTカメラの3つの特長

低CPU負荷・低レイテンシー・
低ジッター
複数のカメラを正確に同期
長いケーブル長

スポーツに革新を

EVT社のカメラの特徴と昨今の画像処理システムの技術を組合せる事でスポーツ科学に革新をもたらします。
SONY傘下のホーク・アイ・イノベーションズが提供するホークアイ(Hawk-Eye)では、EVTの10GigEカメラの3つの特長を活かしてシステム構築をした実績があります。EVT社はこの3つの特長の優位性を存分に発揮し25GigEカメラ、50GigEカメラ、100GigEと続々とリリースしており画像処理システムのハイエンド化を加速しています。

  • Emergent Vision Technologies(EVT)社 総合カタログダウンロード
  • Hawk-EyeとEVT社・10GigEカメラの事例
▲タブのトップへ戻る

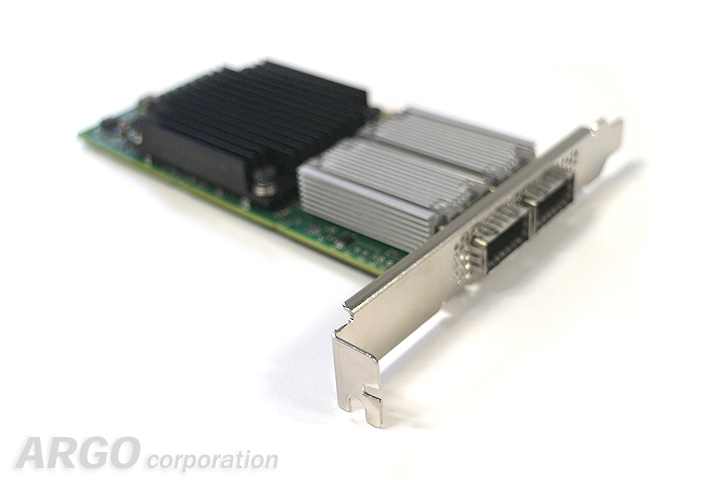

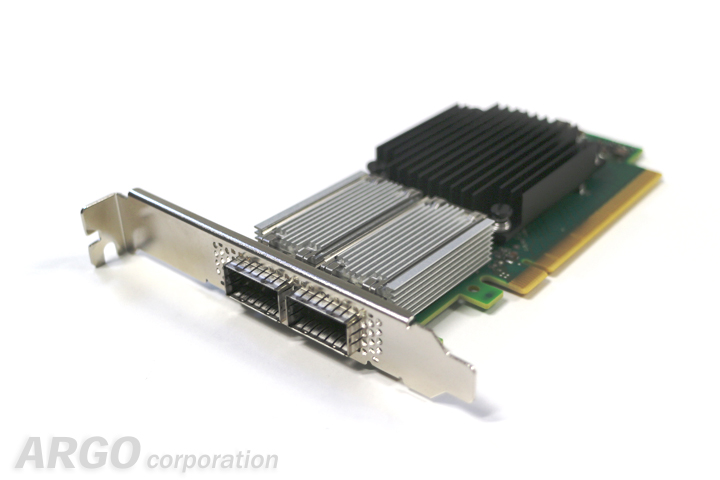

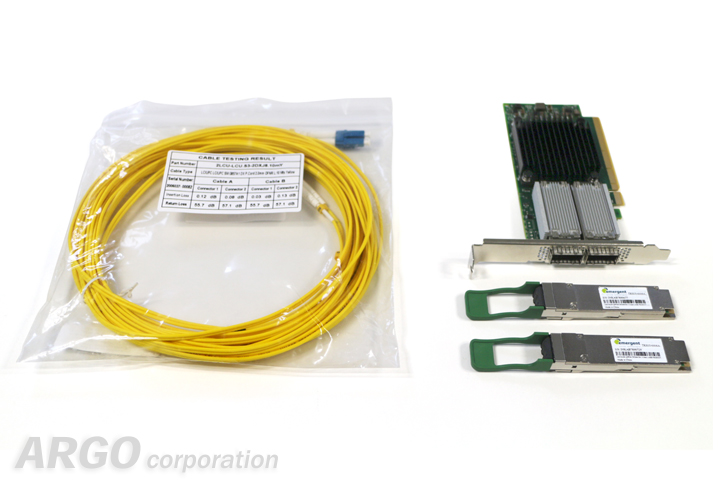

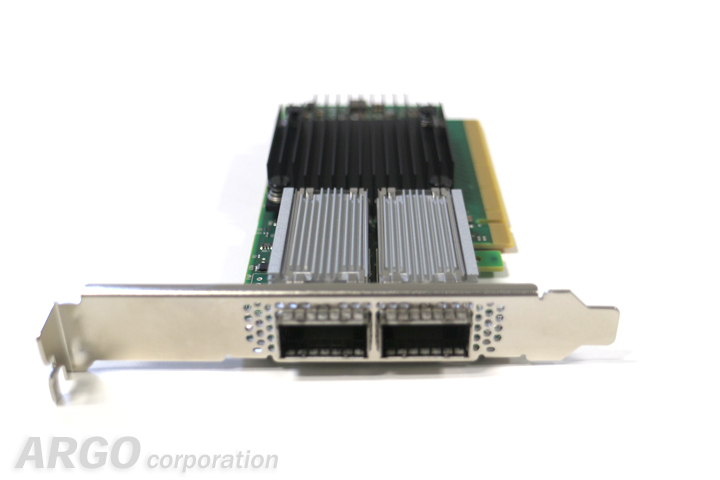

100GigE : 1ch PCIe gen3x16

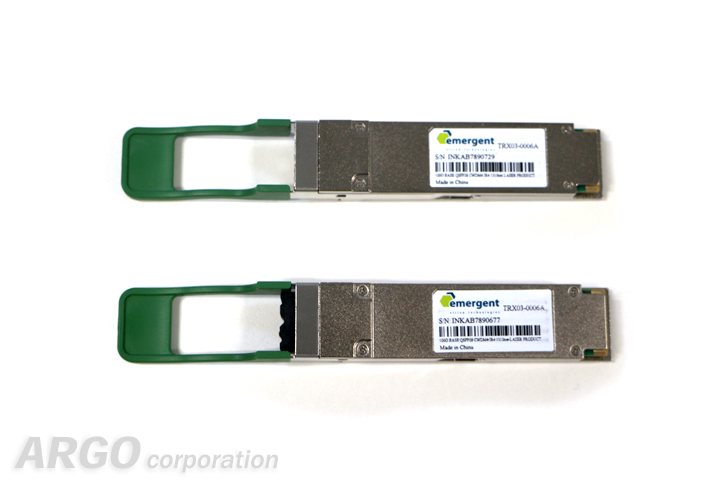

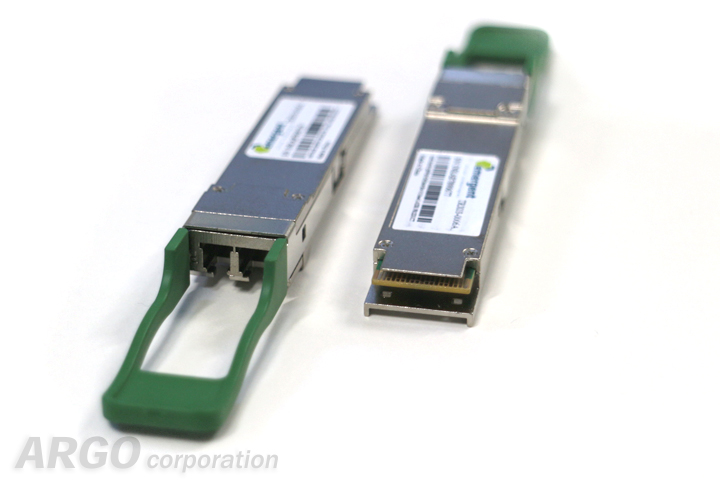

  • シングル100GigE QSFP28インターフェース
  • PCIe Gen3 x16
  • 5V TTLトリガーポート
  • Camera Multiplexing
  • GPU Direct
  • GigE Vision Sync to 1µs
  • 対応OS:Windows、Linux
