- VLXT-83UVM.I / VLXT-83UVC.I
IMX487 深紫外～紫外線域UV（200～400nm）
高性能10GigEカメラ Baumer（バウマー）社製
製品名
VLXT-83UV.I
製品名
VLXT-83UV.I
CMOS 2848 × 2832 @ 150fps 800万画素 モノクロUV
- マルチギガビットイーサネット対応10GigEカメラ
- 2848×2832 @ 150fps Sony製 高画質CMOS UVセンサ IMX487搭載
- 深紫外～紫外線域UV 200-400nm対応
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- 短露光時間モードで1μsecでの撮影可能
- 内部メモリレコーディング対応１GBバッファ搭載
- カラーでもビニング可能なTrueColorBinning対応
- 防水防塵IP67対応ハウジングを採用
- 4ch PWM対応照明コントローラ内蔵
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
アルゴ取扱いのBaumer（バウマー）社のVLXT-83UV.Iは、Sony製の高画質CMOS UVセンサ IMX487（Pregius S）を搭載し、解像度2848×2832で150fpsの高速取り込みが可能です。200-400nmの紫外領域での撮影に特化したモデルです。
内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。
高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、IP67ハウジングを採用した事で防塵・防水性能も完備。より負荷の高い環境化への適応性も考慮されています。
PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを4ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。
※レンズは別売りです。
| 解像度 | 2848 × 2832：モノクロUV |
|---|---|
| 階調 | 8 / 10/ 12 ビット対応（12ビットADC） |
| センサ | CMOS Sony：IMX487 Gen4（Pregius S） |
| 対応波長域 | 深紫外～紫外線域UV 200nm ～ 400nm |
| センサフォーマット | 2/3”フォーマット |
| ピクセルサイズ | 2.74μm × 2.74μm |
| シャッター方式 | グローバルシャッター |
| フレームレート（fps） | 150fps |
| 露光制御 （オート制御対応） |
1μsec～60sec（1μsec単位で指定可能） |
| ゲイン制御 | 0～48dB |
| 内蔵メモリバッファ | 1024MB（メモリレコーディング対応） |
| JumboFrame機能 | 9000Byteまで対応 |
| オペレーションモード | トリガーモード / フリーランモード |
| 機能 | シーケンサー / タイマー / カウンター / 欠陥画素補正 / パケット再送 / Chunk / EventsMessage |
| ビニング （TrueColorBinning対応） |
2 × 2 |
| イメージフォーマット | モノクロ：Mono8 / Mono10 / Mono12 / Mono12p |
| 外部入力 （デバウンサー対応） |
レベル検知（0～30VDC / 3～10mA） |
| Low：0 ～ 4.5VDC / High：11 ～ 30VDC | |
| 外部出力 | アクティブ, High or Low 5 ～ 48VDC / max=1.5A |
| PWM出力 | 最大パルス幅:１秒 最大瞬間電流：2.5A（デューティ比:40％） |
| サイズ | 60mm × 60mm × 99.7mm |
| 重量 | 485g |
| インターフェース |
10 Gigabit Ethernet
5 Gigabit Ethernet 2.5 Gigabit Ethernet Gigabit Ethernet Fast Ethernet （10000 Mbits/sec）
（5000 Mbits/sec） （2500 Mbits/sec） （1000 Mbits/sec） （100 Mbits/sec） |
| IPアドレス設定 | 固定IP / DHCP / LLA |
| レンズマウント | Cマウント（UV紫外線対応レンズはこちら） |
| コネクタ | M12-8pin：Ethernet M12-12pin：電源＋トリガー入出力 |
| 電源 / 消費電力 | 電源 24VDC / 12.7W |
| 使用環境温度 / 湿度 | 動作時 0 ～ +60℃ / 10% ～ 90% 結露しないこと |
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
| MTBF | 26年＠45℃、17年＠60℃ |
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
| API | GigE Vision、GenICam準拠 |
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
| コンプライアンス | CE、RoHS、REACh |
▲タブのトップへ戻る

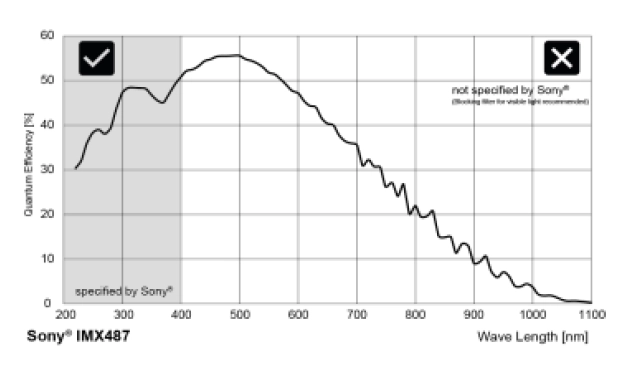

※IMX487は紫外領域（200~400nm）向けのセンサーです。可視光領域にも感度がございますが性能は担保されておりません。
可視光カットフィルター（別売）をご活用ください。
▲タブのトップへ戻る
金属材料の傷、衝撃などの損傷検査
写真提供： ソニーセミコンダクタソリューションズ株式会社
透明プラスチック材料の検査と分類
写真提供： ソニーセミコンダクタソリューションズ株式会社
- ① PET（ポリエチレンテレフタレート）
- ③ PMMA（ポリメチルメタクリレート；アクリルガラス）
- ② PC（ポリカーボネート）
- ④ PVC（ポリ塩化ビニル）
電子部品の透明樹脂塗膜の欠陥検査
写真提供： ソニーセミコンダクタソリューションズ株式会社
- ① 合成樹脂コーティングありのエリア
- ② 合成樹脂コーティングなしのエリア
▲タブのトップへ戻る
VLXT-83UV.I
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VLXT-83UV.I | 10GigEカメラ・モノクロUV・800万画素 | お問い合わせ |
| 電源用ACアダプタ ＆トリガーケーブル |
AC24V.2-M12-I | 24VDC VCXG.I/VLXT用ACアダプタ 12pin-M12コネクタ仕様 |
25,000円 税込 27,500円 |
※一括で複数台ご検討の場合は別途ご相談ください。
専用LANケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
CAM12.X8-5m | CAT6A 高屈曲LANケーブル（5m） IP67用M12コネクタ仕様 |
40,000円 税込 44,000円 |
|
CAM12.X8-10m | CAT6A 高屈曲LANケーブル（10m） IP67用M12コネクタ仕様 |
50,000円 税込 55,000円 |
|
CAM12.X8-15m | CAT6A 高屈曲LANケーブル（15m） IP67用M12コネクタ仕様 |
60,000円 税込 66,000円 |
|
CAM12.X8-20m | CAT6A 高屈曲LANケーブル（20m） IP67用M12コネクタ仕様 |
70,000円 税込 77,000円 |
トリガーケーブル（先バラ）
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
ESG 34JP0200GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 2m（先バラ） |
20,000円 税込 22,000円 |
|
ESG 34JP0500GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
25,000円 税込 27,500円 |
|
ESG 34JP1000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
30,000円 税込 33,000円 |
|
ESG 34JP2000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 20m（先バラ） |
55,000円 税込 60,500円 |
10GigE対応NICカード
レンズ
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| UV紫外線対応レンズ | Cマウント UV対応レンズ | お問い合わせ |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type B(Tripod) (※) | 三脚固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type A | 小型ヒートシンク（48 × 33 × 16.5mm） | 7,000円 税込 7,700円 |
 |
Heat Sink Type B | 大型ヒートシンク（50 × 50 × 40mm） | 7,000円 税込 7,700円 |
(※) VLXTシリーズのうち、CマウントとTFLマウントのモデルにはカメラ底面部に三脚固定用のネジ穴（1/4”）がございます。
カメラ底面以外で三脚固定用のネジ穴が必要な場合は、「Mounting Adapter Type B(Tripod)」をご購入ください。
VLXT.I用レンズ保護チューブ
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Tube Adapter C M62 hard anodized | VLXT用 M62レンズチューブ用ベース | 15,000円 税込 16,500円 |
 |
Tube M62 hard anodized | M62レンズチューブ（アクリル） （内寸：φ61mm × 49mm） |
20,000円 税込 22,000円 |
|
Tube M62 hard anod. scratchproof glass | M62レンズチューブ（高耐久ゴリラガラス） （内寸：φ61mm × 49mm） |
33,000円 税込 36,300円 |
 |
Tube Module 6 mm M62 hard anodized | M62レンズチューブ延長用 6mm | 10,000円 税込 11,000円 |
 |
Tube Module 12 mm M62 hard anodized | M62レンズチューブ延長用 12mm | 10,000円 税込 11,000円 |
 |
Tube Module 36 mm M62 hard anodized | M62レンズチューブ延長用 36mm | 15,000円 税込 16,500円 |
※注意事項
- IP67仕様で使用する場合は保護チューブをご使用ください。
- 保護チューブは使用するレンズに応じて適切な数の延長チューブが必要です。
- イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
- Output端子はPWM使用時のみ2.5Aまで利用可能です。
- 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
例：Intel Core i7-7820X利用時で約５%程度のCPU負荷がかかります。
