USB3.0ラインスキャンカメラ

シリーズ名

NECTAシリーズ

すぐに導入立上げしたい高速ラインスキャンシステムに

NECTA USB3.0ラインスキャンカメラ
point
  • 簡単接続、高速USB3.0インターフェース
  • 小型、超軽量、薄型で堅牢なアルミハウジング
  • 3W以下の低消費電力
  • AMS Dragster CMOSセンサ搭載、最大8K 95kHz
  • 独立したプログラム可能な3つのLUT
  • タイムスタンプ、トリガカウンター、エンコーダポジション取得
  • 2chのダイレクトエンコーダ入力と2ch出力
  • 1chのRS422, RS644 LVDS, LVTTLの入出力
  • Windows/Linux Python, C#, VB, C++サポート
  • Cognex VisionPro、MVTech Halcon、NI LabView互換性有

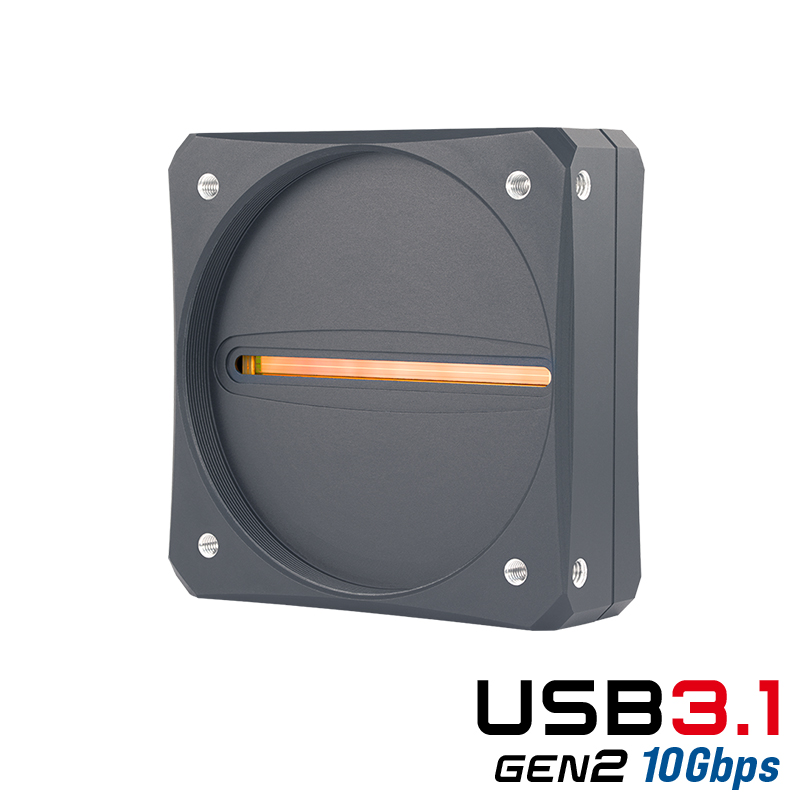

Alkeria NECTAラインスキャンカメラ

Alkeria社(イタリア)のNECTAのUSB3.0ラインスキャンカメラシリーズです。
USB3.0インターフェースで迅速なシステムの立上げや導入が可能です。NECTAカメラは、高速なラインレート、コンパクトサイズ、頑丈なハウジング設計がなされており、自動視覚検査、計測、高性能ソーティング、分光法、およびマシンビジョンなど、高度な要求を満たすアプリケーションに適しています。外部電源アダプターは不要で、USB3.0バスパワーから電源供給できます。汎用的で最も費用対効果の高いUSB3.0高速インターフェースで、ラインスキャンシステムの性能を最大限に引き出すことができます。

強力なオンボード画像処理と多彩なIO機能

NECTAは、AOI、独立したLUT、FPN(DSNU&PRNU)、ガンマ補正、ホワイトバランス、彩度、色相、およびブラックレベルオフセットのキャリブレーションなど、ユーザーが制御できる強力なオンボード画像処理を提供します。また、多彩なI/Oインターフェースが実装されており、ストロボ照明、エンコーダーなどの外部デバイスと同期制御できます。ダイレクトエンコーダーインターフェースが2ch、出力ラインが2ch、1つの入出力(RS422、RS644 LVDS、LVTTL)が備わっています。GPIOコネクタは、ユーザーI/O、ライン/フレームトリガリング、そしてダイレクトエンコーダーインターフェースを提供します。

アプリケーション

USB3.0でポータブル、新幹線をスリット写真撮影
新幹線 新幹線

USB3.0で専用フレームグラバーボードが不要で持ち運びが簡単。
最大8K 47kHzもの高速高解像度のスリット写真をノートPCに接続して撮影が可能。鉄道車両や車の撮影、屋外競技のゴールライン判定、反物の撮影といった様々な用途にご利用いただけます。
各種レンズマウントに対応しておりCマウント、Fマウント等のレンズをご利用いただく事ができます。


新幹線 N700系

時速300kmで走るN700A新幹線G13編成のスリット写真(NECTA N4K2-7Cで撮影)
参照元:https://jnsforum.com/community/topic/13290-scanning-some-trains/

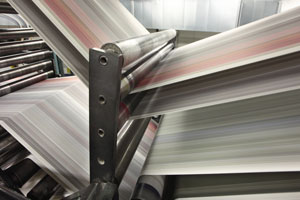

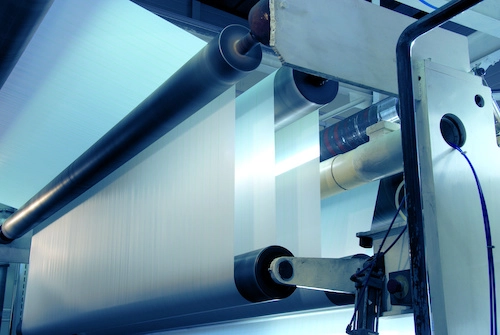

ウェブおよび印刷物の検査
印刷物

連続シートとして製造される製品の検査に最適。
AlkeriaのNECTAラインスキャンカメラをマルチカメラシステムとして運用する事で、印刷やラベルの様々な素材で(例えばコーティング、ラミネート製品、マットまたは光沢のあるもの)、プリントと表面タイプの検査できます。
典型的な欠陥は、見逃したスポット、引っかき傷、汚れ、ピンホール、ロールマークで、表面の質感に応じてさまざまな方法で検出できます。紙や金属などの均一な反物の場合は、画像処理で異物検出のアルゴリズムを適用し検査ができます。
表面が織物などのテクスチャーの場合は、欠陥を特徴付けるために機械学習などの高度なソフトウェアを利用する事があります。


  • プラスチック
  • ティッシュ
  • ボール紙
  • 金属
  • 不織布

  • シングルUSB3.0インターフェース
  • 2048x1@95kHz ~ 8192x1@47kHz
  • オンボードユーザ制御画像処理
  • 多彩なIO機能
型番 N2K-7 N2K2-7 N2K2-7C N4K-3 N4K-7 N4K2-7 N4K2-7C N8K-3
解像度 2048 2048 × 2 4096 4096 × 2 8192
ピクセルサイズ 7µm × 7µm 3.5µm × 3.5µm 7µm × 7µm 3.5µm × 3.5µm
カラーフォーマット モノクロ カラー モノクロ カラー モノクロ
最大スキャン速度 95 kHz 47.6 kHz
ピクセル
フォーマット
MONO8, MONO16
RAW8, RAW16
MONO16, RAW16
YUV4:2:2, RGB24
MONO8, MONO16
RAW8, RAW16
MONO16, RAW16
YUV4:2:2, RGB24
MONO8, MONO16
RAW8, RAW16
ADC 9, 10, 11, 12 bits
同期 External trigger, software trigger
シャッター Control 2 µs ~ 100ms
読出し Normal, ROI, binning, frame combiner, subsampling
電源 3W max, powered by USB3 interface
I/O 2 in (direct encoder interface), 2 out, 1 I/O (RS422, RS644 LVDS, LVTTL)
マウント Built-in baseplate, C-mount, F-mount
インターフェース USB3.2 Gen1x1
重量 96 g (without additional lens adapters)
寸法 56 mm × 56 mm × 19 mm
認証 CE, RoHS, FCC, IC
制御 Shutter, saturation, gamma correction, black level offset calibration, white balance
NECTA 仕様表
▲タブのトップへ戻る
NECTA 分光感度 モノクロ

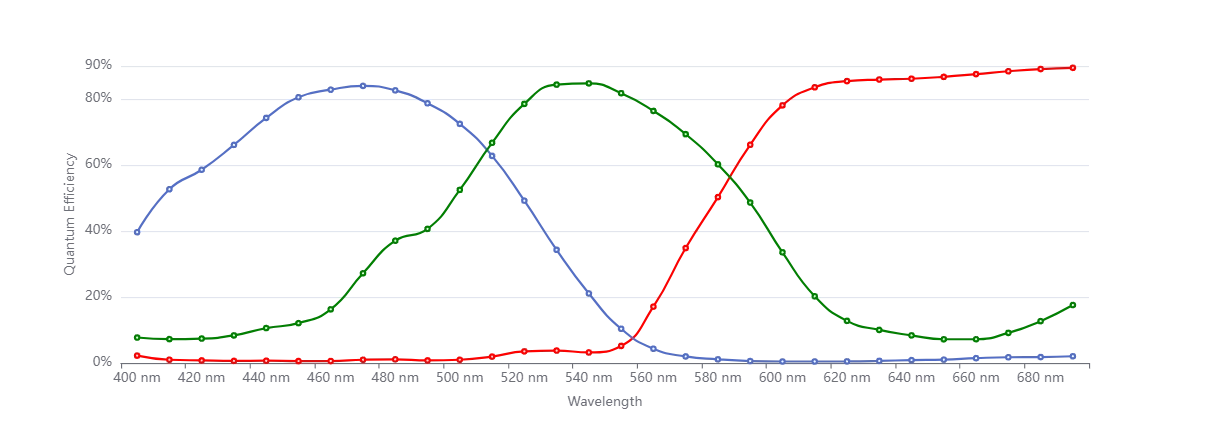

NECTA 分光感度 カラー
▲タブのトップへ戻る

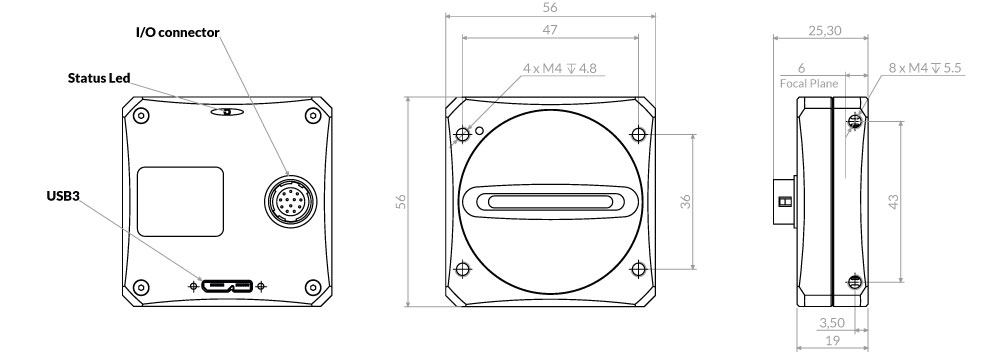

NECTA 寸法図面
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ N2K-7 NECTA 2Kx1 95kHz USB3.0 モノクロラインカメラ お問い合わせ
N2K2-7 NECTA 2Kx2 95kHz USB3.0 モノクロラインカメラ お問い合わせ
N2K2-7C NECTA 2Kx2 95kHz USB3.0 カラーラインカメラ お問い合わせ
N4K-3 NECTA 4Kx1 95kHz USB3.0 モノクロラインカメラ お問い合わせ
N4K-7 NECTA 4Kx1 95kHz USB3.0 モノクロラインカメラ お問い合わせ
N4K2-7 NECTA 4Kx2 47kHz USB3.0 モノクロラインカメラ お問い合わせ
N4K2-7C NECTA 4Kx2 47kHz USB3.0 カラーラインカメラ お問い合わせ
N8K-3 NECTA 8Kx1 47kHz USB3.0 モノクロラインカメラ お問い合わせ
マウント
(選択必須)
NAD-C Cマウント 11,000円
税込 12,100円
NAD-F Fマウント 25,000円
税込 27,500円
トリガーケーブル NIO-3 ヒロセ12pinIOバラ線ケーブル3m 12,000円
税込 13,200円
NIO-5 ヒロセ12pinIOバラ線ケーブル5m 16,000円
税込 17,600円
NIO-10 ヒロセ12pinIOバラ線ケーブル10m 23,000円
税込 25,300円
USBケーブル DFG-USB3.0-2M USB3.0ケーブル 2m 5,000円
税込 5,500円
Cable USB3.0 die-cast MicB(screw)/A 3.0m USB3.0 Micro-B ロックネジ付きケーブル 3m 8,000円
税込 8,800円
1U30A-MB2U-SA1-300 USB3.0ロックコネクタ付きケーブル3mL型 10,000円
税込 11,000円
Cable USB3.0 die-cast MicB(screw)/A 5.0m USB3.0 Micro-Bロックネジ付きケーブル 5m 12,000円
税込 13,200円
CA-USB30-AmB-BLS/10 USB3.0ロックコネクタ付きケーブル 10m 28,000円
税込 30,800円
AOC
USBケーブル
CBL-AO-USB3-AUBS-MM-10M0 USB3.1 TypeA-MicroB AOCケーブル 10m 71,000円
税込 78,100円
CBL-AO-USB3-AUBS-MM-15M0 USB3.1 TypeA-MicroB AOCケーブル 15m 75,000円
税込 82,500円
CBL-AO-USB3-AUBS-MM-20M0 USB3.1 TypeA-MicroB AOCケーブル 20m 92,000円
税込 101,200円
CBL-AO-USB3-AUBS-MM-25M0 USB3.1 TypeA-MicroB AOCケーブル 25m 100,000円
税込 110,000円
CBL-AO-USB3-AUBS-MM-30M0 USB3.1 TypeA-MicroB AOCケーブル 30m 136,000円
税込 149,600円
CBL-AO-USB3-AUBS-MM-50M0 USB3.1 TypeA-MicroB AOCケーブル 50m 193,000円
税込 212,300円
ボード ZVA-StarTech PCIe USB3.0 Quad Channel 4 Port USB3.0 4port インターフェイスボード
(PCI-Express x4)
40,000円
税込 44,000円
▲タブのトップへ戻る
ドキュメント NECTA User Guide [PDF形式:8MB]
NECTA brochure [PDF形式:392KB]
NECTA - mechanical detail [PDF形式:290KB]
3D models NECTA without adapters [ZIP形式:495KB]
NECTA with C-mount [ZIP形式:553KB]
NECTA with F-mount ZIP[形式:699KB]
F-mount adapter [ZIP形式:166KB]
C-mount adapter [ZIP形式:31KB]
