USB3.0偏光カメラ

シリーズ名

CELERA Pシリーズ

デュアルUSB3.0だと、速度2倍で152fpsのフレームレート

point
  • IMX250MZR/IMX264MZR/IMX253MZRモノクロ偏光センサ搭載
  • 単一RAW画像から並列ストリーム
  • FUSIONVIEW でAoLP/DoLPを直感的にプレビュー
  • 小型、超軽量、薄型で堅牢なアルミハウジング
  • タイムスタンプ、トリガカウンター、エンコーダポジション取得
  • 2chのダイレクトエンコーダ入力と2ch出力
  • 1chのRS422, RS644 LVDS, LVTTLの入出力
  • 多彩なトリガー機能
  • Windows/Linux Python, C#, VB, C++サポート
  • Cognex VisionPro、MVTech Halcon、NI LabView互換性有

Alkeria社(イタリア)のデュアルUSB3.0モノクロ偏光カメラ、CELERA Pシリーズです。
CELERAのデュアルUSB3プラットフォームに基づいたCELERA Pは、1秒あたり約2億ベクトルを処理しながらも152fpsのフレームレートを実現できます。カメラ内部のFPGAで、偏波検出処理を行うため、高速偏光画像の取得であってもCPUに過負荷がかかりません。また、単一RAW画像から並列ビデオストリームの出力もできます。

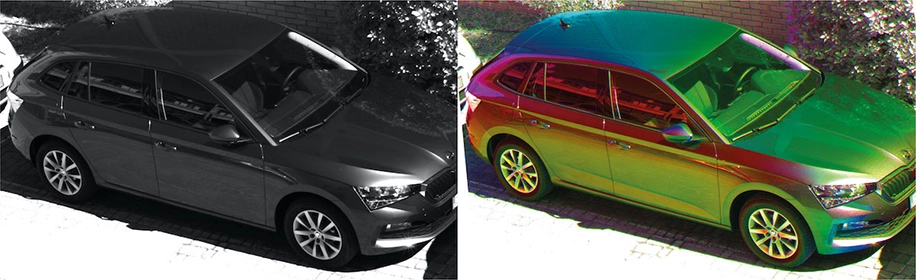

FusionView機能

単なるモノクロ偏光画像では、AoLPおよびDoLP情報の視覚化には適していません。Alkeriaは偏光描画機能であるFusionView機能を開発(FusionViewは、CELERA Pでのみ利用できるAlkeria独自の機能)。HSV色空間の色相コンポーネントに AoLPをマッピングし、彩度コンポーネントにDoLPをマッピングして、光の偏光特性を直感的にプレビューできます。

  • IMX250MZR 5M@152fps / IMX264MZR 5M@35fps / IMX253MZR 12M@63fps
  • 単一RAW画像から並列ストリーム
  • 偏光処理をオンボードで直接実行
型番 C5S-MP-C CO5S-MP-C C12SX-MP-C
解像度 2464 × 2056 4112 × 3008
センサ SONY Pregius® IMX 250 MZR SONY Pregius® IMX 264 MZR SONY Pregius® IMX 253 MZR
フォーマット 2/3" 1.1"
ピクセルサイズ 3.45µm × 3.45µm
カラー / モノクロ モノクロ偏光
最大フレームレート 152fps 35fps 63fps
ピクセルフォーマット MONO8/16, RAW8/16, RGB24
ADC 8, 10, 12 bits 12 bits 8, 10, 12 bits;
同期 外部トリガー、ソフトウェアトリガー
シャッター 17µs ~ 5s 20µs ~ 5s
シャッター方式 グローバルシャッター
読出し Normal, AOI, frame combiner
電源 < 3 W(USB3.0バスパワー)
I/O 2 in(ダイレクトエンコーダインターフェース), 2 out, 1 I/O(RS422, RS644 LVDS, LVTTL)
マウント Cマウント、Fマウント(オプション)
インターフェース 2 x USB 3.2 Gen 1x1 USB 3.2 Gen 1x1 2 x USB 3.2 Gen 1x1
重量 < 150 g(Cマウントアダプタあり)
寸法 56mm × 56mm × 38.3mm(Cマウントアダプタあり)
認証 CE, RoHS, FCC, IC
制御 Shutter, gain, LUT, Virtual Angle, FusionView
使用環境温度 0 ~ 50 °C
▲タブのトップへ戻る
CELERA P 偏光カメラ 分光感度
▲タブのトップへ戻る
CELERA P 寸法図面
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ
(Cマウント付属)
C5S-MP-C CELERA 5M 152fps Dual USB3.0 モノクロ偏光カメラ Cマウント お問い合わせ
CO5S-MP-C CELERA One 5M 35fps USB3.0 モノクロ偏光カメラ Cマウント お問い合わせ
C12SX-MP-C CELERA 12M 63fps Dual USB3.0 モノクロ偏光カメラ Cマウント お問い合わせ
マウント NAD-F Fマウント 25,000円
税込 27,500円
トリガーケーブル NIO-3 ヒロセ12pinIOバラ線ケーブル3m 12,000円
税込 13,200円
NIO-5 ヒロセ12pinIOバラ線ケーブル5m 16,000円
税込 17,600円
NIO-10 ヒロセ12pinIOバラ線ケーブル10m 23,000円
税込 25,300円
USBケーブル DFG-USB3.0-2M USB3.0ケーブル 2m 5,000円
税込 5,500円
Cable USB3.0 die-cast MicB(screw)/A 3.0m USB3.0 Micro-B ロックネジ付きケーブル 3m 8,000円
税込 8,800円
1U30A-MB2U-SA1-300 USB3.0ロックコネクタ付きケーブル3mL型 10,000円
税込 11,000円
Cable USB3.0 die-cast MicB(screw)/A 5.0m USB3.0 Micro-Bロックネジ付きケーブル 5m 12,000円
税込 13,200円
CA-USB30-AmB-BLS/10 USB3.0ロックコネクタ付きケーブル 10m 28,000円
税込 30,800円
AOC
USBケーブル
CBL-AO-USB3-AUBS-MM-10M0 USB3.1 TypeA-MicroB AOCケーブル 10m 71,000円
税込 78,100円
CBL-AO-USB3-AUBS-MM-15M0 USB3.1 TypeA-MicroB AOCケーブル 15m 75,000円
税込 82,500円
CBL-AO-USB3-AUBS-MM-20M0 USB3.1 TypeA-MicroB AOCケーブル 20m 92,000円
税込 101,200円
CBL-AO-USB3-AUBS-MM-25M0 USB3.1 TypeA-MicroB AOCケーブル 25m 100,000円
税込 110,000円
CBL-AO-USB3-AUBS-MM-30M0 USB3.1 TypeA-MicroB AOCケーブル 30m 136,000円
税込 149,600円
CBL-AO-USB3-AUBS-MM-50M0 USB3.1 TypeA-MicroB AOCケーブル 50m 193,000円
税込 212,300円
ボード ZVA-IOI PCIe USB3.0 Quad Channel 4 Port PCI-Express 2.0(Gen2)x4
USB3.0 4portインターフェイスボード(個別帯域)
65,000円
税込 71,500円
▲タブのトップへ戻る
ドキュメント CELERA P - User Guide [PDF形式:7.9MB]
CELERA P - brochure [PDF形式:480KB]
CELERA P - mechanical detail [PDF形式:246KB]
3D models CELERA P without adapters [ZIP形式:515KB]
CELERA P with C-mount [ZIP形式:577KB]
CELERA P with F-mount [ZIP形式:721KB]
F-mount adapter [ZIP形式:166KB]
C-mount adapter [ZIP形式:31KB]
