NECTA Xシリーズ USB3.1 Gen2 10Gbps高速ラインスキャンカメラ Alkeria | ラインスキャンカメラ

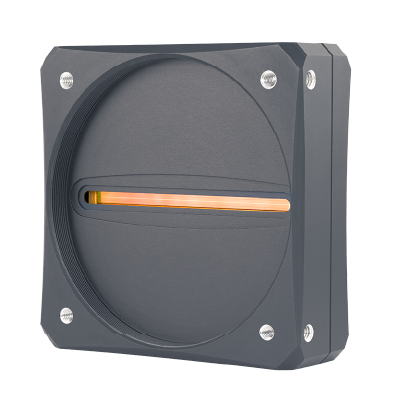

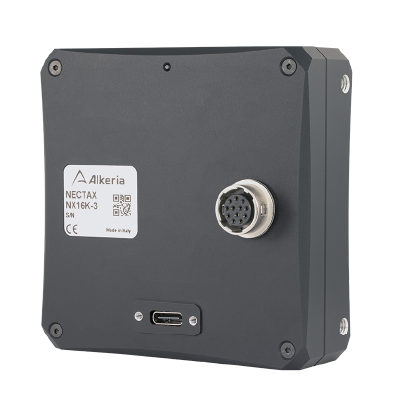

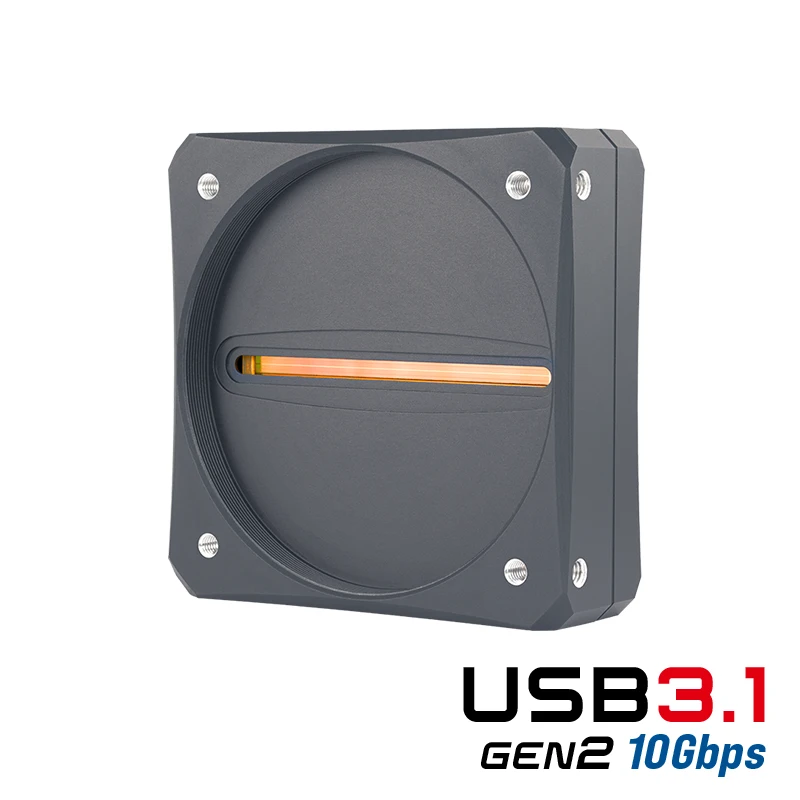

USB3.1 Gen2 10Gbps高速ラインスキャンカメラ

シリーズ名
NECTA Xシリーズ

USBで手軽に16K 95kHzを実現

USB3.1 Gen2タイプCインターフェース
小型、超軽量、薄型で堅牢なアルミハウジング
３W～５W以下の低消費電力
AMS Dragster CMOSセンサ搭載、最大16K 95kHz
Fマウント、M72マウントに対応
独立したプログラム可能な３つのLUT
タイムスタンプ、トリガカウンター、エンコーダポジション取得
２chのダイレクトエンコーダ入力と２ch出力
１chのRS422, RS644 LVDS, LVTTLの入出力
Windows/Linux Python, C#, VB, C++サポート
Cognex VisionPro、MVTech Halcon、NI LabView互換性有

Alkeria社（イタリア）のNECTA XのUSB3.1 Gen2の高速ラインスキャンカメラシリーズです。
USB3.1 Gen2タイプCインターフェースを採用、10Gbpsでありながらフレームグラバーボードが不要、迅速なシステムの立上げや導入が可能です。CameraLinkラインスキャンカメラ、10GigEラインスキャンカメラの置き換えにご検討ください。 NECTA Xシリーズは、高速なラインレート、コンパクトサイズ、頑丈なハウジング設計がなされており、FマウントとM72マウントに対応しています。自動視覚検査、計測、高性能ソーティング、分光法、およびマシンビジョンなど、高度な要求を満たすアプリケーションに適しています。外部電源アダプターは不要で、USBからバスパワーから電源供給可能、消費電力は最大5Wまでと低消費電力、汎用的で最も費用対効果の高いUSB高速インターフェースで、ラインスキャンシステムの性能を最大限に引き出すことができます。

強力なオンボード画像処理と多彩なIO機能

NECTA Xは、AOI、LUT、FPN（DSNU＆PRNU）、ガンマ補正、黒レベルオフセットキャリブレーション、最大65,000ラインまでのフレーム制御など、ユーザが制御できる「強力なオンボード画像処理機能」を提供します。また、NECTA Xは、ストロボライト、エンコーダなどの外部デバイスを制御するためのGPIOインターフェースも提供します。2chのダイレクトエンコーダインターフェース、２chの出力ライン、１つの入出力（RS422、RS644 LVDS、LVTTL）も備えています。多彩なIOコネクタによって、ユーザーIO、ライン/フレームトリガリング、ダイレクトエンコーダインターフェースを提供します。NECTA Xの新しいI/Oインターフェースは、24VDCトレラント入力を備え、外部デバイス（例：エンコーダ）への3.3V/5.0V電源供給が選択可能になりました。

アプリケーション

USB3.0でポータブル、新幹線をスリット写真撮影

USB3.0で専用フレームグラバーボードが不要で持ち運びが簡単。
最大8K 47kHzもの高速高解像度のスリット写真をノートPCに接続して撮影が可能。鉄道車両や車の撮影、屋外競技のゴールライン判定、反物の撮影といった様々な用途にご利用いただけます。
各種レンズマウントに対応しておりCマウント、Fマウント等のレンズをご利用いただく事ができます。

時速300kmで走るN700A新幹線G13編成のスリット写真（NECTA N4K2-7Cで撮影）
参照元：https://jnsforum.com/community/topic/13290-scanning-some-trains/

ウェブおよび印刷物の検査

連続シートとして製造される製品の検査に最適。
AlkeriaのNECTAラインスキャンカメラをマルチカメラシステムとして運用する事で、印刷やラベルの様々な素材で（例えばコーティング、ラミネート製品、マットまたは光沢のあるもの）、プリントと表面タイプの検査できます。
典型的な欠陥は、見逃したスポット、引っかき傷、汚れ、ピンホール、ロールマークで、表面の質感に応じてさまざまな方法で検出できます。紙や金属などの均一な反物の場合は、画像処理で異物検出のアルゴリズムを適用し検査ができます。
表面が織物などのテクスチャーの場合は、欠陥を特徴付けるために機械学習などの高度なソフトウェアを利用する事があります。

プラスチック
紙
ティッシュ
ボール紙
金属
不織布

モデル

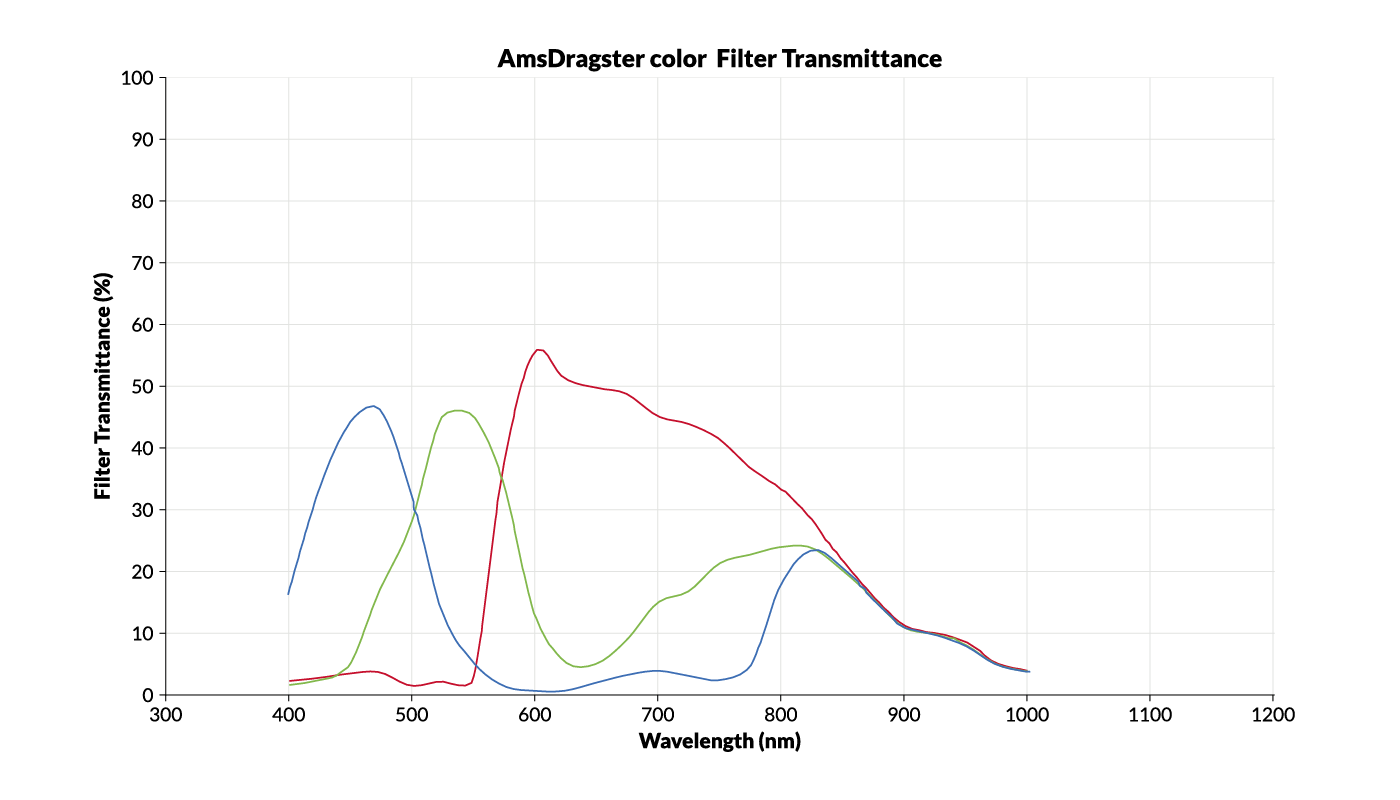

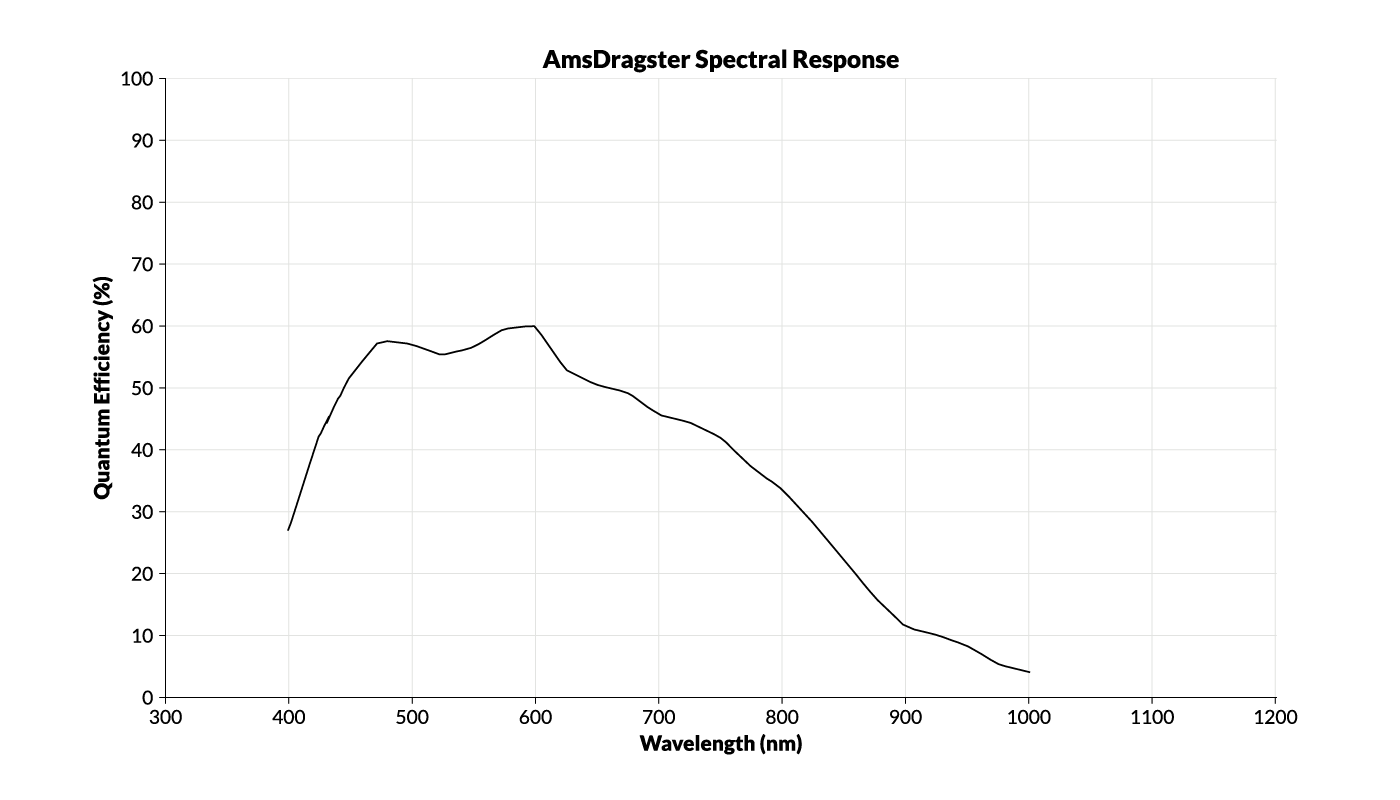

分光感度特性
図面
価格
商品コード/注意事項
ダウンロード

USB3.1 Gen2タイプCインターフェース
16K 95kHzモデルもあり
F / M72マウント対応

型番	NX4K2-7	NX4K2-7C	NX8K-3	NX8K-7	NX8K2-7	NX8K2-7C	NX16K-3
解像度	4096 × ２		8192 × １		8192 × ２		16384 × １
ピクセルサイズ	7μm × 7 μm		3.5μm × 3.5 μm	7μm × 7 μm			3.5μm × 3.5μm
カラー	モノクロ	カラー	モノクロ			カラー	モノクロ
シャッター	2 μs ～ 100 ms（100 nsステップ）
ラインレート	最大 95 kHz					最大 47.6 kHz
ピクセルフォーマット	MONO8/16, RAW8/16	RGB24, YUV4:2:2, MONO16, RAW16	MONO8/16, RAW8/16			RGB24, YUV4:2:2, MONO16, RAW16	MONO8/16, RAW8/16
A/D変換	最大12bit
同期	外部トリガー、ソフトウェアトリガー
読出し	Normal、ROI、ビニング
電源	USB 3.1 Gen 2インターフェースより給電、消費電力5W未満
I/O	2in（ダイレクトエンコーダインターフェース対応）, 2out, 1 I/O（RS-422、RS-644、LVCMOS、LVTTL）, 24V tolerant
インターフェース	USB 3.1 Gen 2（最大10Gbps）
マウント	Fマウント			M72マウント
重量	約100g（レンズアダプタ除く）						129g
寸法	56 × 56 × 19 mm（本体のみ）						78 × 78 × 25 mm （本体のみ）
認証	CE、RoHS、FCC/IC
制御	シャッター、コントラスト、ゲイン、LUT、ガンマ補正、フレームレート、輝度、トリガー
動作温度	0 ～ 50℃

▲タブのトップへ戻る

▲タブのトップへ戻る

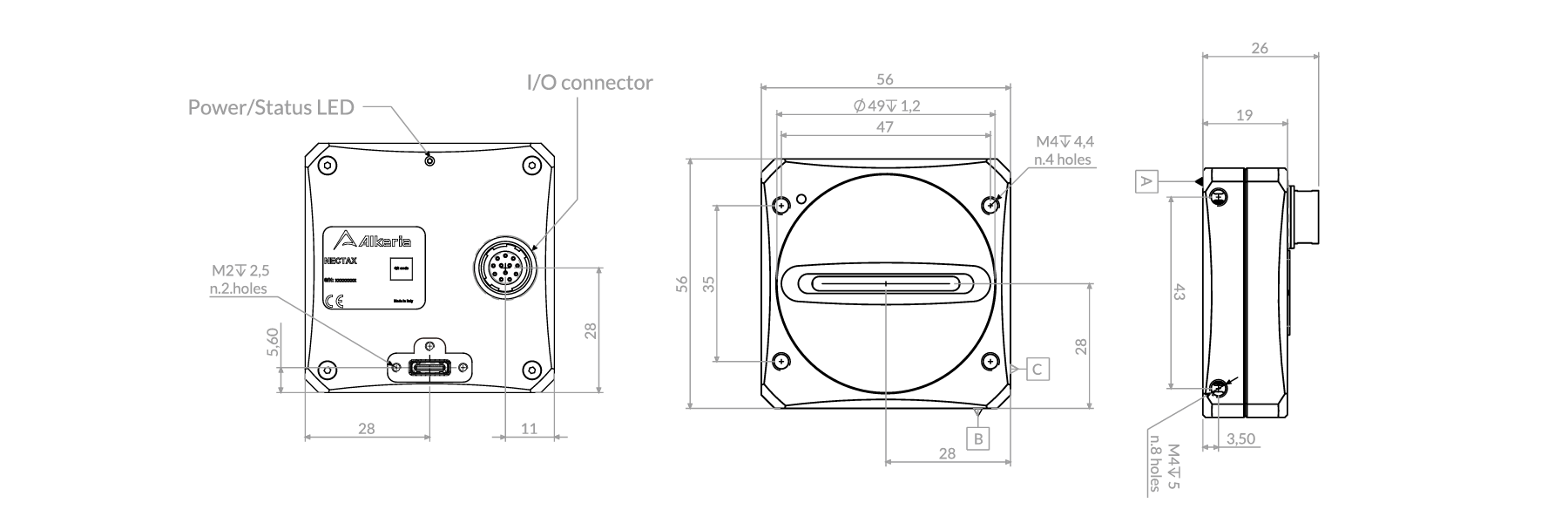

Fマウント（NX4K2-7 / NX4K2-7C / NX8K-3）

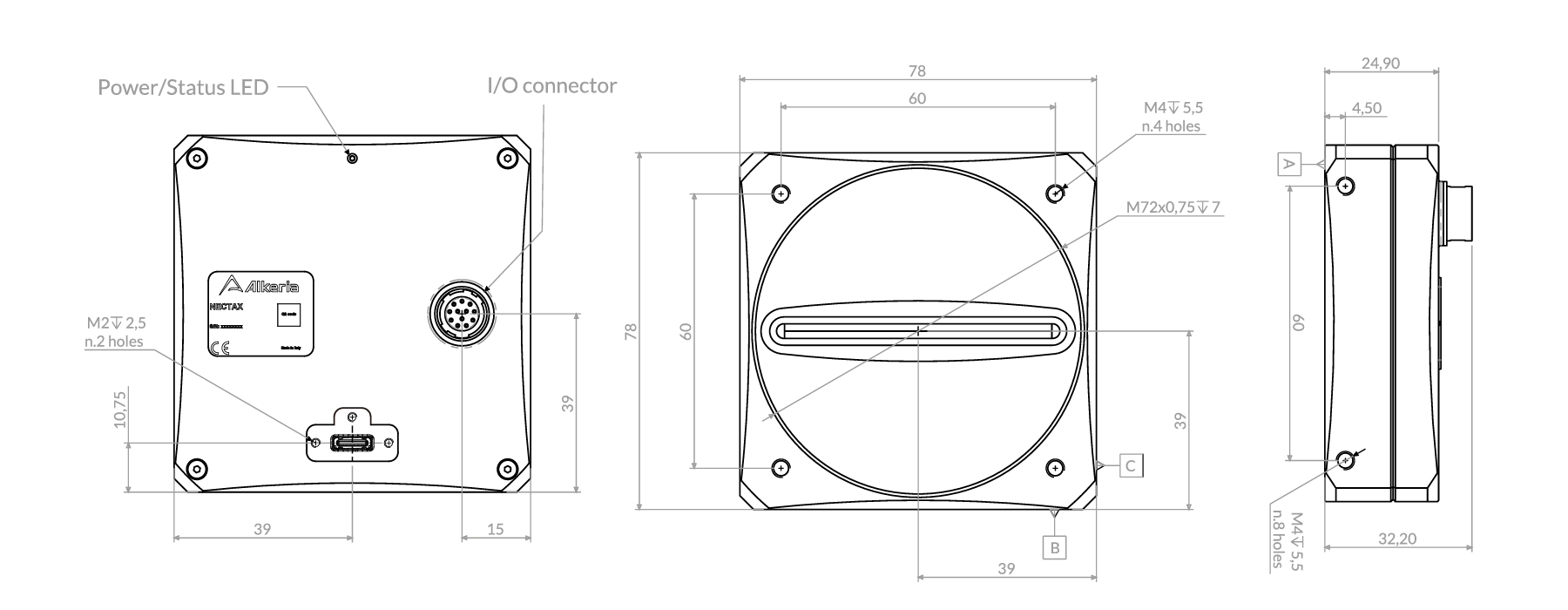

M72マウント（NX8K-7 / NX8K2-7 / NX8K2-7C / NX16K-3）

▲タブのトップへ戻る

	商品コード（型番）	構成/内容	価格
カメラ	NX4K2-7	NECTA X　4096x2 USB3.1 Gen2 10Gbps高速ラインカメラ Fマウントモノクロ	お問い合わせ
	NX4K2-7C	NECTA X　4096x2 USB3.1 Gen2 10Gbps高速ラインカメラ Fマウントカラー	お問い合わせ
	NX8K-3	NECTA X　8192x1 USB3.1 Gen2 10Gbps高速ラインカメラ Fマウントモノクロ	お問い合わせ
	NX8K-7	NECTA X　8192x1 USB3.1 Gen2 10Gbps高速ラインカメラ M72マウントモノクロ	お問い合わせ
	NX8K2-7	NECTA X　8192x2 USB3.1 Gen2 10Gbps高速ラインカメラ M72マウントモノクロ	お問い合わせ
	NX8K2-7C	NECTA X　8192x2 USB3.1 Gen2 10Gbps高速ラインカメラ M72マウントカラー	お問い合わせ
	NX16K-3	NECTA X　16384x1 USB3.1 Gen2 10Gbps高速ラインカメラ M72マウントモノクロ	お問い合わせ
マウント	NAD-F	Fマウント	25,000円税込 27,500円
トリガーケーブル	NIO-3	ヒロセ12pinIOバラ線ケーブル3m	12,000円税込 13,200円
	NIO-5	ヒロセ12pinIOバラ線ケーブル5m	16,000円税込 17,600円
	NIO-10	ヒロセ12pinIOバラ線ケーブル10m	23,000円税込 25,300円

▲タブのトップへ戻る

ドキュメント	NECTA X User Guide	※準備中※
	NECTA X brochure	[PDF形式：335KB]
	NECTA X - mechanical detail	[PDF形式：97KB]
3D models	NECTA X without adapters	[ZIP形式：920KB]
	NECTA X with C-mount	[ZIP形式：1.2MB]
	NECTA X with F-mount	ZIP[形式：1.2MB]
	F-mount adapter	[ZIP形式：166KB]
	C-mount adapter	[ZIP形式：31KB]
