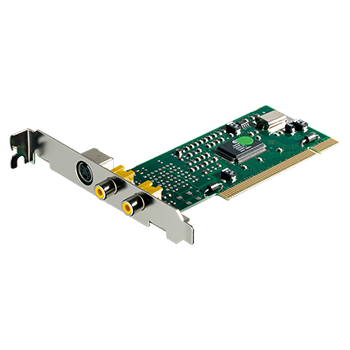

画像入力 DFG/SV1

フレームグラバーボード(ビデオキャプチャーカード)
アナログNTSC/PAL S-Video入力・SDK付き

The Imaging Source社の産業用アナログフレームグラバーボードDFG/SV1とDFG/SV1/LPは標準アナログビデオ信号(NTSC/PAL、RS-170/CCIR)を取り込むことが可能なビデオキャプチャーボードです。

PCIバスインタフェイスを採用し、ビューワソフトウェアICCaptureとドキュメント&サンプルが充実したソフトウェア開発キットICImagingControlが付属されます。DirectShowに対応し、LabVIEW・Halcon・Vision Pro開発環境へのエクステンションソフトウェアも支援されています。

イメージングソース ダウンロードサイトのリンク
※ 本製品にはパッケージ・CD等は付属しません。
  ドライバー・ソフトウェア・資料マニュアル等は
  こちらからダウンロードしてください。
商品コード(型番) DFG/SV1(標準ブラケット) ・ DFG/SV1/LP(ロープロファイル用)
入力ビデオフォーマット NTSC/PAL、RS-170/CCIR
取得解像度 NTSC : 720 × 480 , 640 × 480
PAL  : 768 × 576 , 640 × 480
アナログ入力 RCA 2系統(コンポジット)
Y/C 1系統(S-Video)
マルチプレクサー (ソフトウェアによる切り替え)
バス・インタフェイス 32ビット-PCI2.1 バスマスタリング (PCI-Expressモデルはこちら>>
カラーフォーマット UYVY, Y800, RGB24
スクエアーピクセル 640 x 480(NTSC)
ピクセルジッター <6ns
ノイズ 1LSB RMS
ドライバー WDM & TWAINドライバー
ビューワソフトウェア ICCaptureソフトウェアICMeasureソフトウェア(標準添付)
SDK ICImagnigControlソフトウェア開発キット(標準添付)
API ICImagingControl / DirectShow /その他下記リスト参照
エクステンション For TWAIN、ActivVision Tool、Halcon、LabVIEW、Vision Pro
対応OS Windows7、Windows10
サイズ / 重量 W 130mm x H 54mm(ブラケット部97mm) / 54g
使用環境温度 -5~45℃(動作時)、-20~60℃(保管時)
相対湿度 80%(動作時)、95%(保管時) 結露しない事
コンプライアンス RoHS

※ボードに含まれるもの

  • ●ボード本体
  • ●ドライバー
  • ●キャプチャーソフト
  • ●ソフトウェア開発キット
  • ●関連ドキュメント
対応ソフトウェア開発環境 & アプリケーションソフトウェア
MVTec Halcon 開発環境/画像取り込み&処理
ActivVision Tools 開発環境/画像取り込み&処理
MontiVision MontiVision DirectXベースの画像処理開発環境
ナショナルインスツルメンツ LabVIEW 開発環境/画像取り込み&処理
Norpix StreamPix 画像記録ソフトウェア
Cognex Vision Pro 開発環境/画像取り込み&処理
TWAIN TWAIN 画像取り込み
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格(税別)
ボード DFG/SV1 標準PCIバス用・アナログ入力ボード \29,800.-
DFG/SV1/LP ロープロファイルPC用・アナログ入力ボード \33,000.-

※注意事項

  • 外部トリガーには対応しておりません。
  • ビューワソフトウェア、ソフトウェア開発キットはボードに付属しております。
  • スタンダードPCI/ロープロファイルPCI は、それぞれブラケット形状に互換がありません。
▲タブのトップへ戻る
製品カタログ DFG/SV1
フレームグラバーボード (日本語版:440KB)
PDF ダウンロード
