画像入力 DFG/USB2pro

NTSC to USBコンバータ
NTSC/PAL信号をUSB2.0に非圧縮変換・音声入力可能

  • 標準アナログコンポジット・S-Video信号を
    USB2.0へ非圧縮変換
  • ステレオ音声入力可
  • 入力フォーマット: NTSC/PAL・RS-170/CCIR
  • 出力フォーマットUSB2.0 非圧縮変換
  • 多機能ビューワ、ICCaptureソフトウェア付属
  • 使いやすいICImagingControl開発キット
  • WDMベースドライバー、DirectX/DirectShow
  • Halcon、LabVIEW、Vision Pro
    エクステンションソフトウェア

The Imaging Source社の産業用USB2.0コンバーターDFG/USB2proは、標準アナログビデオ信号(NTSC/PAL、RS-170/CCIR)を非圧縮でUSB2.0デジタル信号へ変換します。USB2.0出力からホストPCへの画像取り込みが可能。

豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。DirectShowに対応し、LabVIEW・Halcon・Vision Pro開発環境へのエクステンションソフトウェアも支援されています。

エコー装置、内視鏡、X線装置などから取得できる医用画像を、 DICOMゲートウェイソフトウェアなどに取り込む時にもご利用頂けます。

こちらで販売中 Amazon

イメージングソース ダウンロードサイトのリンク
イメージングソース ダウンロードサイトのリンク
※ 本製品にはパッケージ・CD等は付属しません。
  ドライバー・ソフトウェア・資料マニュアル等は
  こちらからダウンロードしてください。
商品コード(型番) DFG/USB2pro
入力ビデオフォーマット NTSC/PAL、RS-170/CCIR
解像度 NTSC:720×480 , 640×480 , 320×240
PAL :768×576 , 720×576 , 640×480 , 320×240

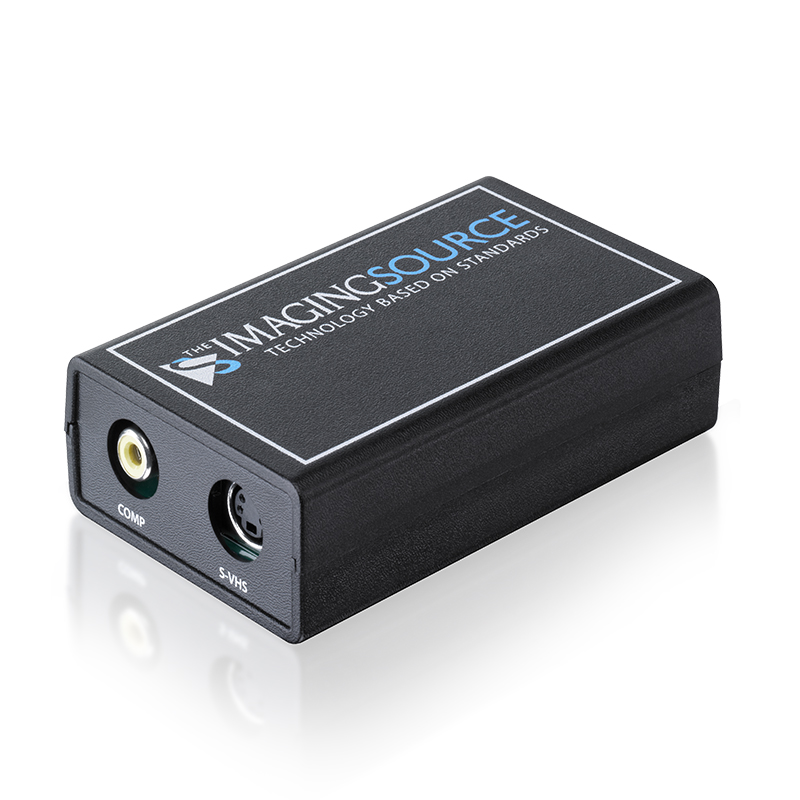

アナログ入力 RCA 1系統(コンポジット)
Y/C 1系統(S-Video)
 →マルチプレクサ(ソフトウェアによる切り替え入力)

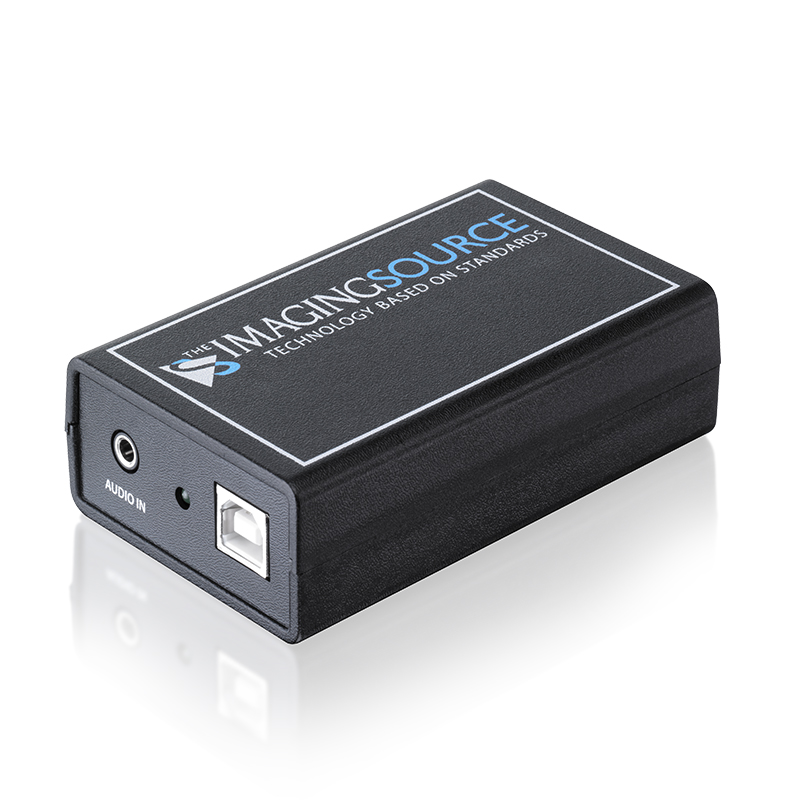

音声(3.5mmステレオミニジャック)
出力・インタフェイス USB2.0 Type Bコネクタ
カラーフォーマット UYVY、Y800、RGB24
スクエアーピクセル 640 x 480(NTSC)
ピクセルジッター <6ns
ノイズ 1LSB RMS
ドライバー WDM & TWAINドライバー
ビューワソフトウェア ICCaptureソフトウェアICMeasureソフトウェア(標準添付)
SDK ICImagnigControlソフトウェア開発キット(標準添付)
API ICImagingControl / DirectShow / その他下記リスト参照
エクステンション For TWAIN、ActivVision Tool、Halcon、LabVIEW、Cognex VisionPro AIK
対応OS Windows7、Windows10
サイズ / 重量 W:27mm × H:56mm × L:95.8mm / 80g(Boxタイプ)
使用環境温度 0~45℃(動作時)、-20~60℃(保管時)
環境湿度 ~80%(動作時)、~95%(保管時) 結露しない事
コンプライアンス FCCクラスB、CE対応(ケースモデル)、RoHS

※コンバータに含まれるもの

  • ●コンバータ本体
  • ●ドライバー
  • ●キャプチャーソフト
  • ●ソフトウェア開発キット
  • ●関連ドキュメント
対応ソフトウェア開発環境 & アプリケーションソフトウェア
MVTec Halcon 開発環境/画像取り込み&処理
ActivVision Tools 開発環境/画像取り込み&処理
MontiVision MontiVision DirectXベースの画像処理開発環境
ナショナルインスツルメンツ LabVIEW 開発環境/画像取り込み&処理
Norpix StreamPix 画像記録ソフトウェア
Cognex Vision Pro 開発環境/画像取り込み&処理
TWAIN TWAIN 画像取り込み
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格(税別)
コンバーター DFG/USB2pro アナログ to USB2.0コンバーター(Box) \35,000.-
Amazonでも販売中
オプション DFG-Cable/USB USBケーブル 2m \1,000.-

※注意事項

  • 外部トリガー入力には対応しておりません。
  • ICImagingControlでは音声を取り扱うことができません。
  • 音声入力はDirectShowビデオソースフィルタの出力pinとして実装されています。
  • バスパワーにて動作します。外部電源ポートはありません。
  • 商品にケーブルは付属しません。
▲タブのトップへ戻る
製品カタログ DFG/USB2pro
アナログ to USB2.0コンバーター (日本語版:355KB)
PDF ダウンロード
