GigE 偏光カメラ Baumer(バウマー)社製

製品名

VCXG-50MP

CMOS 2448×2048 @ 24fps 500万画素 偏光

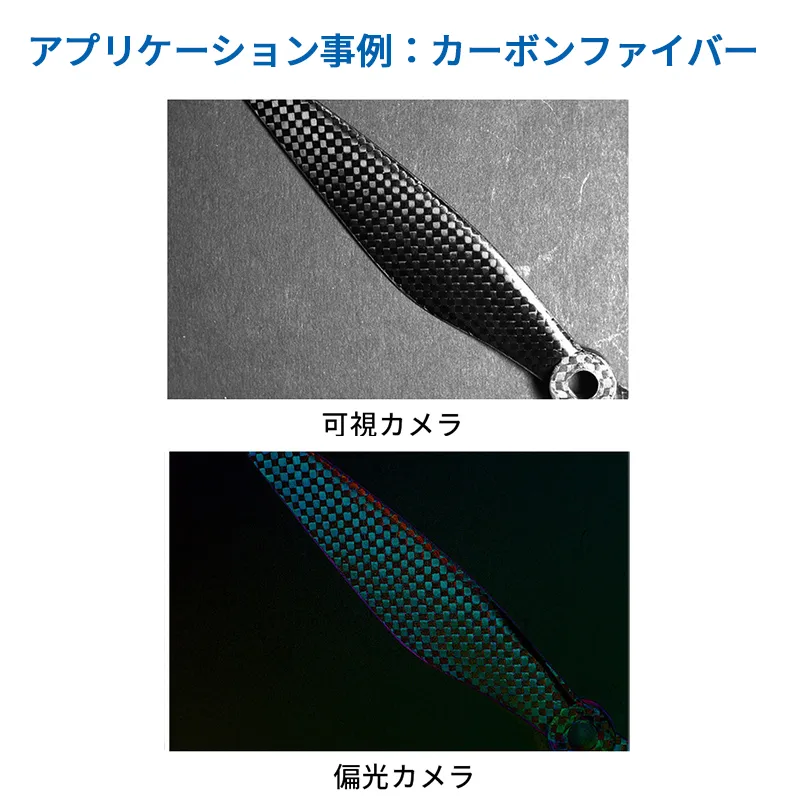

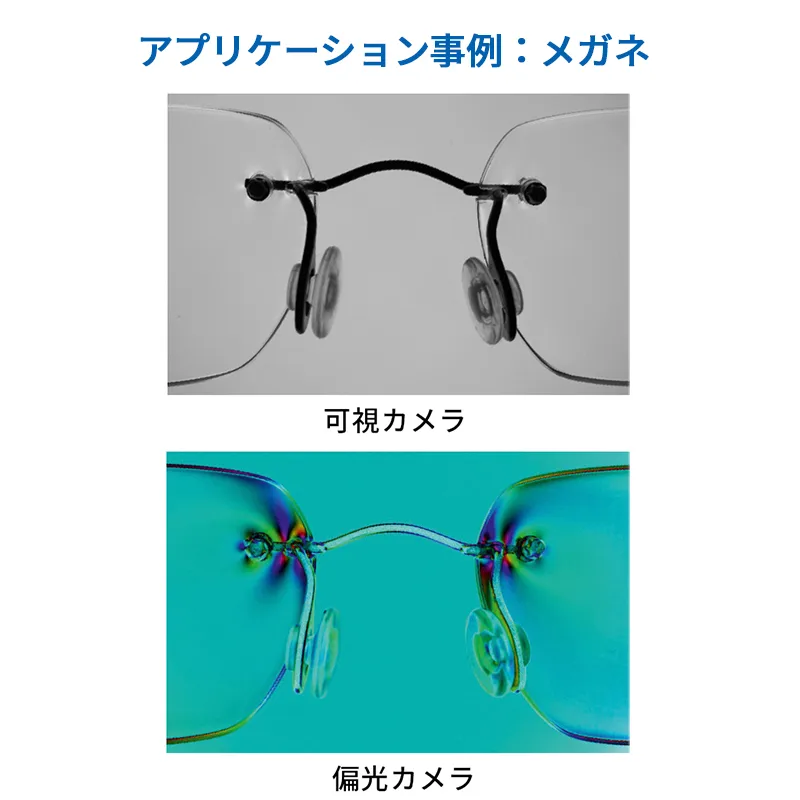

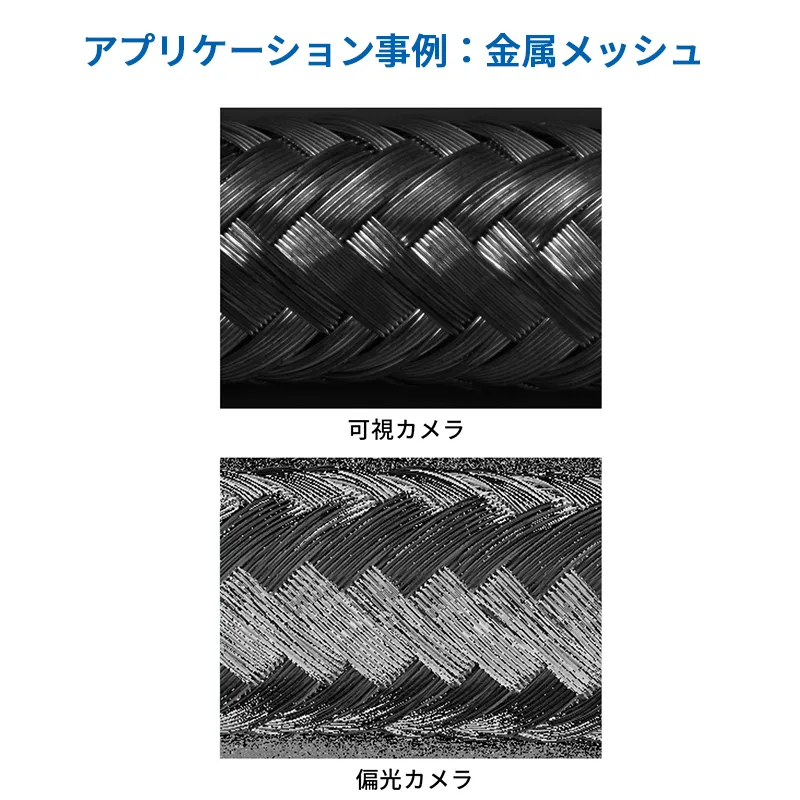

偏光カメラ 事例 金属メッシュ 偏光カメラ 事例 カーボンファイバー 偏光カメラ 事例 メガネ Jetson、Python対応カメラ Jetson、Python対応カメラ Jetson、Python対応カメラ

偏光イメージングカメラについて
USB3.0偏光カメラへのリンク
point
  • Baumer社 VCXG-50MP 500万画素GigE偏光カメラ
  • 2448×2048 @ 24fps 高画質CMOS偏光イメージセンサー搭載
  • 1台で4方向(0°、45°、90°、135°)の偏光画像を取得可能
  • 偏光子をマイクロレンズ下に配置した設計で、より高精度な撮像を実現
  • 付属ソフトで偏光度と偏光方向をモノクロ、疑似カラー表示
  • キズの検査、応力やひずみの確認など可視画像では難しい用途に
  • 耐振動 / 耐衝撃 : 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • パケット再送による確実なデータ転送可能
  • 1000BASEでも100BASEでも動作可能
  • PoEによる給電も可能(1000Base/100Base両対応)
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
  • IO制御にPLC準拠の電圧を利用可能

アルゴ取扱いのBaumer(バウマー)社のVCXG-50MPはSony製の高画質偏光CMOS Polarsensを搭載した偏光カメラで、解像度2448×2048で24fpsの高速取り込みが可能です。 Baumerの堅実な設計が小型ながらも安定した動作を提供します。

Polarsensは、マイクロレンズ下に4方向の偏光子(0°、45°、90°、135°)を配置しており、 1度の撮影で4方向の偏光画像を取得することができます。また、グローバルシャッター搭載で、これまで複数の偏光カメラが必要だった用途にも、ローコストで導入いただけます。

さらに付属SDKによるビューワソフトで、取得した偏光画像のモノクロ・疑似カラー表示を実現。 反射の除去・強調や色分けによって、キズの検査、応力・ひずみの確認など、 通常の可視画像では難しかった用途に最適です。

高効率放熱設計と温度監視センサーが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。

付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux(32/64bit)に対応しています。

GigE VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。

※レンズは別売です。


解像度 2448×2048
階調 8 / 10 / 12 ビット対応 (12ビットADC)
ダイナミックレンジ 71dB(typical)
センサー CMOS Sony:IMX250MZR (Polarsens)
センサーフォーマット 2/3”フォーマット
ピクセルサイズ 3.45µm × 3.45µm
シャッター方式 グローバルシャッター
フレームレート
(fps)
  • 解像度
    モノクロ
  • 2448×2048
    24
  • 1920×1080
    59
  • 1280×1024
    69
  • 800×600
    142
  • 640×480
    224
  • 320×240
    398
露光制御 1µsec ~ 60sec (1µsec単位で指定可能)
ゲイン制御 0 ~ +48dB
再送メモリバッファ 115MB
JumboFrame機能 9,000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 転送遅延 / タイマー / LUT / 欠陥画素補正 / パケット再送 / イベントログ出力
パーシャルスキャン 縦横任意指定可能
ビニング
(TrueColorBinning対応)
2×2
イメージフォーマット モノクロ偏光:Mono Polarized
外部入力
(デバウンサー対応)
レベル検知(0 ~ +30VDC / 3~10mA)
Low:0 ~ 4.5VDC / High:11 ~ 30VDC
外部出力 アクティブ, High or Low
5 ~ 30VDC / max=50mA
GPIO Input
Low:0 ~ 0.8VDC / High:2 ~ 30VDC
Output
Low:0 ~ 0.4VDC / High:2.4 ~ 3.3VDC
サイズ・重量 29 × 29 × 49mm、120g
インターフェイス GigabitEthernet(1000BASE)/ FastEthernet(100BASE)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント Cマウント
コネクタ RJ45:GigabitEthernet
M8コネクタ(8pin):電源+トリガー入出力
電源 / 消費電力 電源12~24VDC / 2.6W(PoE時 3.1W)
使用環境温度 / 湿度 動作時 0 ~ +65℃ / 湿度 10% ~ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
MTBF 51年@45℃、33年@60℃  ※通常モデルの場合
偏光データ変換方法 Baumer-GAPI SDK経由
対応変換パターン ADOLP(偏光角+偏光強度), AOP(偏光角), DOLP(偏光強度),
Pol0Deg(0度のみ), Pol45Deg(45度のみ), Pol90Deg(90度のみ), Pol135Deg(135度のみ),
ReflectionMax(反射強度増強), ReflectionMin(反射強度軽減), Intensity(輝度)
SDK
(カメラに付属)
Baumer-GAPI:C/C++,C#,VB.Net
neoAPI:Python,C/C++,C#
API GigE Vision、GEN<I>CAM準拠
対応
サードパーティソフト
・MV Tec:HALCON(8.0.2以上)
・NI:LabView(Vision Acquisition Software8.2.1以上)
・Cognex:VisionPro(5.0以上)
・Matrox:MIL(8.0以上)
・MathWorks:MATLAB(R2010b以上)
・Future Processing:Adaptive Vision Studio
・Python Harvesters(Python3.4~3.7、64bit OS)
・Python aravis(Python3以上、64bit OS)
Norpix:StreamPix
OS 32/64bit:Windows(8.1以降のWindowsOS)
32/64bit:Linux(全ディストリビューション)
ARM NVIDIA:各Jetsonシリーズ対応
RaspberryPi:各RaspberryPiシリーズ対応
その他ARMプロセッサ環境(armhf/aarch64)対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ VCXG-50MP PoE対応 小型高画質GigEカメラ モノクロ CMOS 500万画素 お問い合わせ
※一括で複数台ご検討の場合は別途ご相談ください。


ネットワーク機器
商品コード(型番) 構成/内容 価格
AdLink PCIe-GIE74-PoE AdLink 4port LANカードPoE対応 PCIe x4 65,000円
税込 71,500円
BIJ-POE-1P2G 1台接続用 PoE Power Injector/AC100V電源用
(スイッチングハブ機能はありません)
16,280円
税込 17,908円
BS-GS2008P PoE+対応 GigEスイッチングハブ/AC100V電源用
(RJ45:8Port)
お問い合わせ
ケーブル
商品コード(型番) 構成/内容 価格
AC12V.2-M8-8 12VDC LX/VCXG用ACアダプタ
8pin-M8コネクタ仕様(トリガ用ケーブル付き)
15,000円
税込 16,500円
Shielded Cable 8 wires 5m 外部電源接続/トリガ入出力用:
先バラケーブル(8pin-M8コネクタ)5m
5,000円
税込 5,500円
Shielded cable 8 wires 10m 外部電源接続/トリガ入出力用:
先バラケーブル(8pin-M8コネクタ)10m
7,000円
税込 7,700円
90° Cable 8 wires, 5.0 m L字型8pin-M8コネクタ付き
電源&トリガ用ケーブル 5m(先バラ)
5,000円
税込 5,500円
マウントアダプタ・ヒートシンク

商品コード(型番) 構成/内容 価格
VCX用前面固定マウントアダプタ Mounting Adapter Type D (Front) VCX用前面固定マウントアダプタ 5,000円
税込 5,500円
VCX/VEX用三脚固定マウントアダプタMounting Adapter Type E (Tripod) VCX/VEX用三脚固定マウントアダプタ 5,000円
税込 5,500円
三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) Heat Sink Type C 三脚固定穴付VCX/VEX用ヒートシンク(50×64×20mm) 4,000円
税込 4,400円
Mounting Adapter Type D
(Front)
Mounting Adapter Type E
(Tripod)
Heat Sink Type C

ソフトウェア
商品コード(型番) 構成/内容 価格
StreamPix8 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • このカメラはRawデータのみを出力するため各種偏光データへの変換はBaumer-GAPI SDKのAPIで行います。
  • BaumerGAPIと連携ができない場合、サードパーティー製のライブラリではRawデータしか取得できないです。
  • GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
  • 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
  • PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
    IEEE802.3af準拠で1000BASEのポートを持つスイッチングハブが必要です。
  •
