CoaXPress出力マシンビジョンカメラ/高解像+高速

製品名

CP70-16-M-148/CP70-16-C-148

4672 × 3416 @ 148fps 高速1600万画素 モノクロ or カラー

CoaXPress 高解像度・高速カメラ
point
  • 1600万画素4672×3416 @ 148fps
  • グローバルシャッターCMOSセンサ搭載
  • CoaXPress出力インターフェース
  • モノクロ or カラー
  • F or Cマウント
  • 多彩なトリガー機能対応

OptronisのCP70-16-x-148は1600万画素4672×3416の解像度で148fps(フレーム/秒)の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。

センサはCMOSグローバルシャッターで、モノクロ、又はカラーモデルがあります。インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。レンズマウントはF、又はCマウントから選択いただけます。

高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。

※レンズは別売りです。

商品コード(型番) CP70-16-M-148(モノクロ)/ CP70-16-C-148(カラー)
CXP Channel Speed 6.25Gbit/秒 CXP-6
CXP connector DIN 1.0/2.3
解像度 4672(H) × 3416(V)
フレームレート@解像度 148fps(8bit)
シャッター方式 グローバルシャッター
イメージセンサ Luxima LUX160
イメージエリア 18.221mm × 13.322mm
ピクセルサイズ 3.9μm × 3.9μm
A/D変換 8ビット
SNR(EMVA1288) 39dB
ダイナミックレンジ 55dB
感度 5 V/lux·s @ 550 nm
トリガーモード internal free-run、external CXP
外部トリガー TTL signal、3.3~5V、10mA、optically isolated
レンズマウント Fマウント、Cマウント、Gマウント、M42マウント、カスタム - all exchangeable
電源 Power Over CoaXPress、10W
使用環境温度 0 ~ +40℃
使用環境湿度 < 80% relative、non-condensed
重量(without mount) 400g

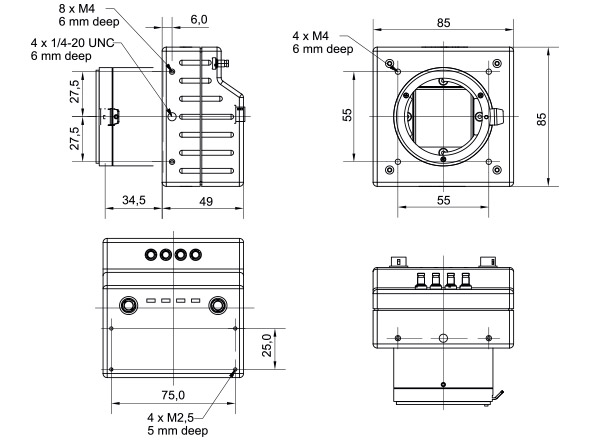

サイズ(without mount) 85×85×49mm
コンプライアンス CE、RoHS、GenIcam

▲タブのトップへ戻る

  • 2次元&3次元画素切り出し
  • FPD/PCB/SPI検査
  • 表面形状&計測
  • 3次元レーザー三角測量
  • ロボットビジョン
  • チップ製造(フロントエンド、バックエンド)
  • 研究、科学
  • ソーラパネル向けのガラス検査装置メインカメラ
  • ガラス瓶の検査装置のメインカメラ
  • 生体の3Dスキャンシステム
  • ウエハー外観検査装置のメインカメラ
  • 鉄道線路の走行時の自動検査システム
  • LED検査装置のメインカメラ
  • チップマウンター組込みのメインカメラ
  • 産業用ロボットアーム取り付けのメインカメラ
  • 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
フレームレート 解像度
148fps 4,672 × 3,416
187fps 4,080 × 3,072
281fps 4,080 × 2,048
1,012fps 2,048 × 1,024
2,012fps 1,024 × 512
フレームレート 解像度
988fps 4,672 × 512
1,968fps 4,672 × 256
3,907fps 4,672 × 128
14,939fps 4,672 × 32
30,557fps 2,048 × 32

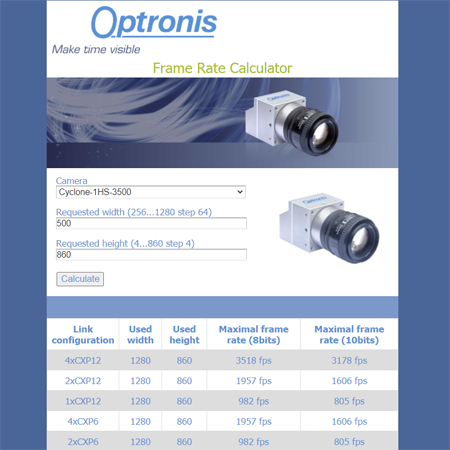

パフォーマンス例計算サイト

ご検討のモデルを選択して、必要な解像度を入力すると、
それに応じたフレームレートを自動計算してくれます。

▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
カメラ CP70-16-M-148 1600万画素@148fps / CoaXPress / モノクロ お問い合わせ
CP70-16-C-148 1600万画素@148fps / CoaXPress / カラー お問い合わせ
マウント CP-CM CP70/80/90-C-Mountレンズアダプタ 35,000円
税込 38,500円
CP-FM CP70/80/90-F-Mountレンズアダプタ 35,000円
税込 38,500円
CP-FMG CP70/80/90-F-Mountレンズアダプタ
NikonGレンズアパーチャー
65,000円
税込 71,500円
CP-M42 CP70/80/90-M42x1レンズアダプタ 35,000円
税込 38,500円
CP-T2 CP70/80/90-T2レンズアダプタ 35,000円
税込 38,500円
ケーブル DIN-DIN-CoaXpressケーブル3m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(3m)
20,000円
税込 22,000円
DIN-DIN-CoaXpressケーブル5m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(5m)
25,000円
税込 27,500円
DIN-DIN-CoaXpressケーブル10m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(10m)
35,000円
税込 38,500円
DIN-DIN-CoaXpressケーブル15m DINオス-DINオス圧着式
CoaXpressケーブル4本セット(15m)
40,000円
税込 44,000円
トリガーケーブル CPH6-PTC 同期IOケーブル 20,000円
税込 22,000円
電源 CPH4-PSA CP70/90/Cyclone-電源アダプタ 20,000円
税込 22,000円
グラバーボード お問合せ お問い合わせ

※注意事項

  • レンズマウントは必須です。
  • CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
カタログ CP70-16-M-148 / CP70-16-C-148
高速+高速1600万画素 CoaXPressカメラ
PDF [PDF形式:874KB]
CADファイル CP70 CAD図面 STPファイル PDF [ZIP形式:240KB]
CP70 CAD図面 DWFXファイル PDF [ZIP形式:670KB]
CPシリーズ CAD図面 PDF [ZIP形式:6.3MB]
マニュアル CP70-16-M-148 / CP70-16-C-148 ユーザーズマニュアル PDF [PDF形式:1.5MB]
ファームウェア CP70-16-M-148 / CP70-16-C-148 ファームウェア PDF [ZIP形式:1.6MB]
CPシリーズ/ Cycloneシリーズ
ファームウェアアップデートソフトウェア
PDF [ZIP形式:5MB]
評価用ソフト TimeViewerx86 (Version 1.4.2, 32 bit) PDF [ZIP形式:51MB]
TimeViewerx64 (Version 1.4.2, 64 bit) PDF [ZIP形式:50MB]
